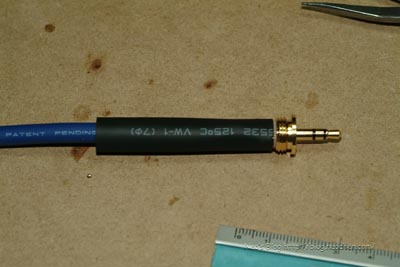

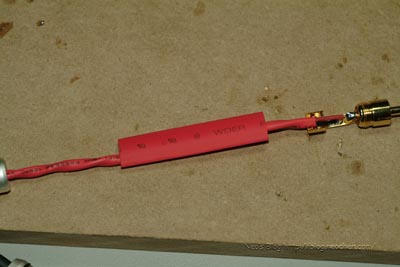

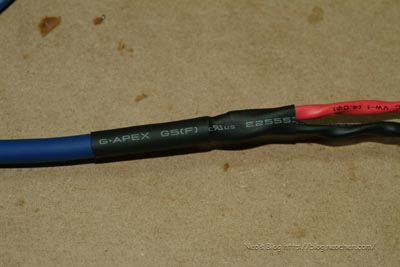

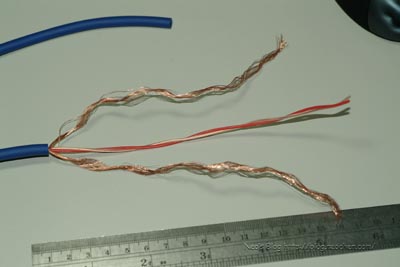

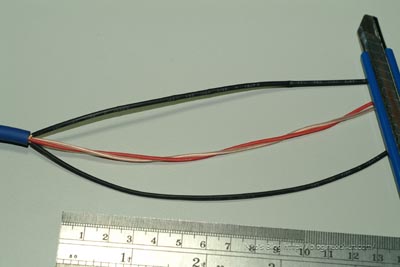

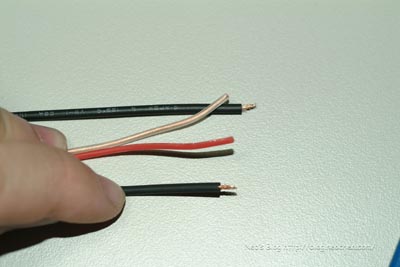

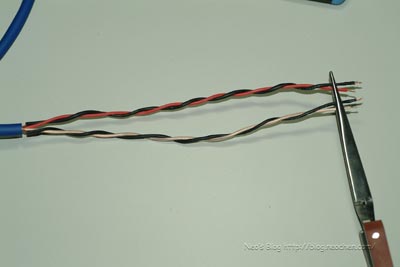

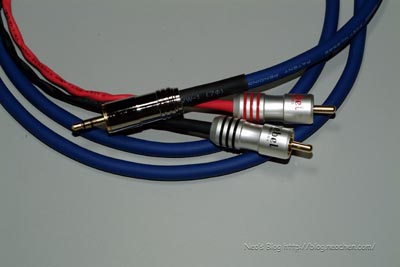

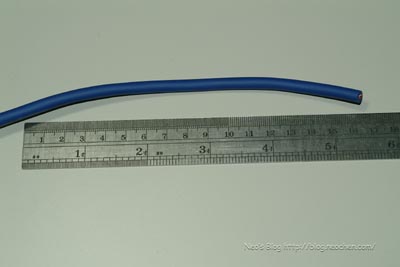

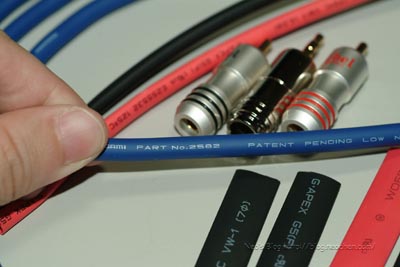

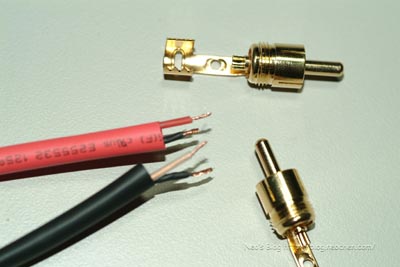

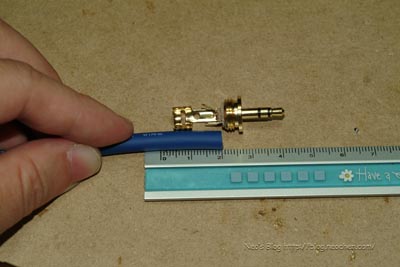

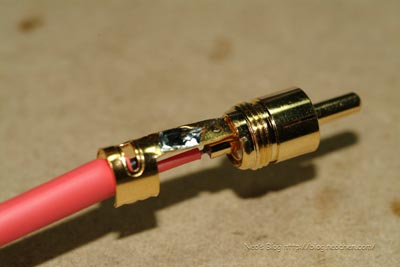

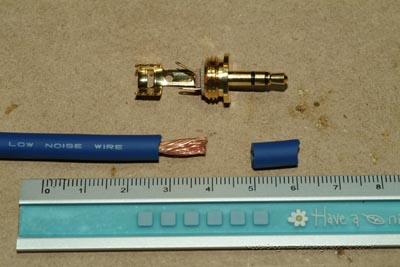

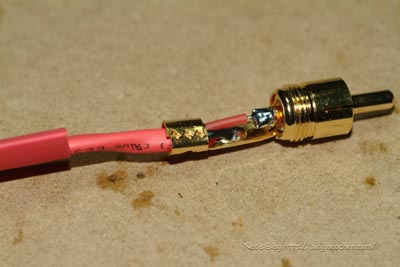

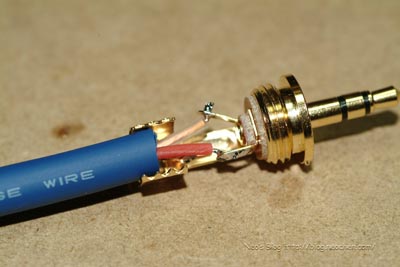

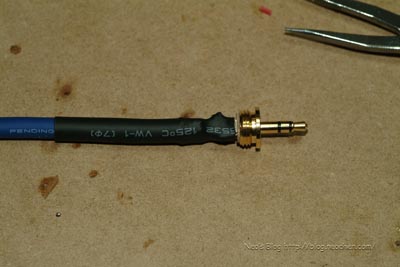

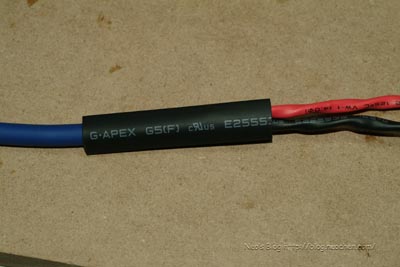

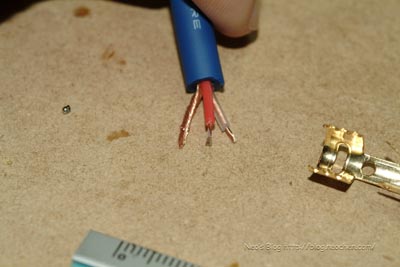

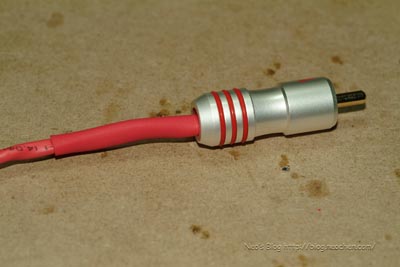

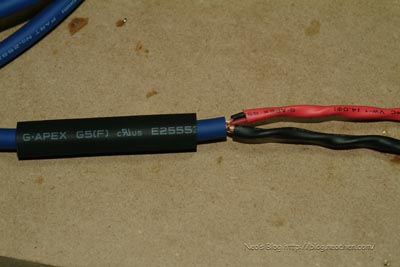

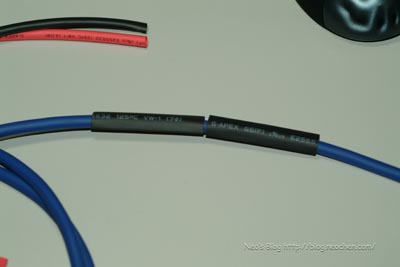

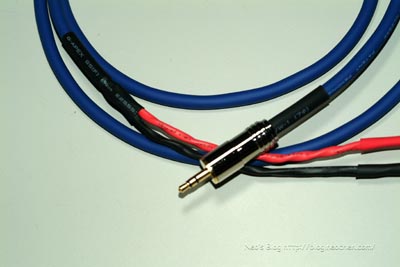

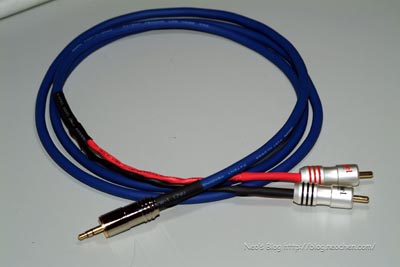

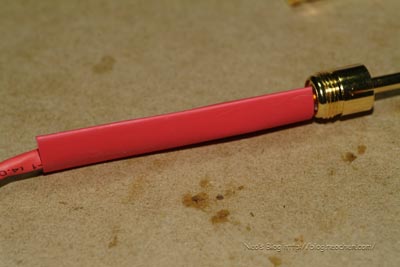

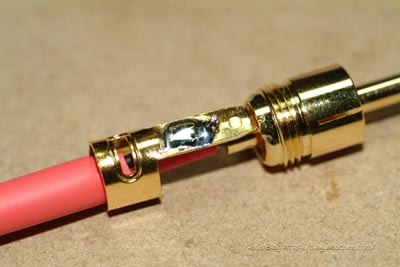

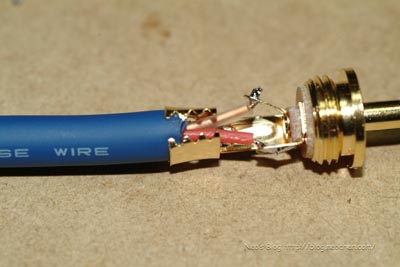

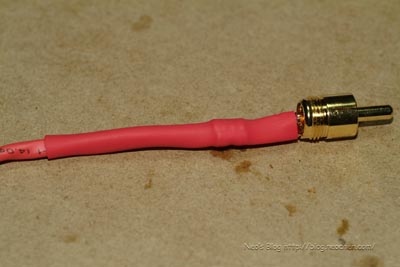

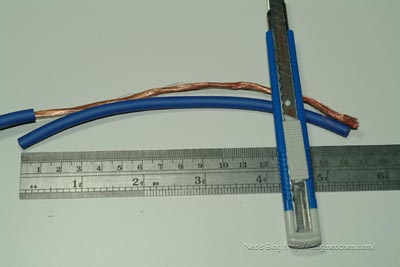

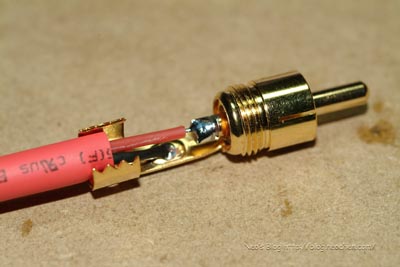

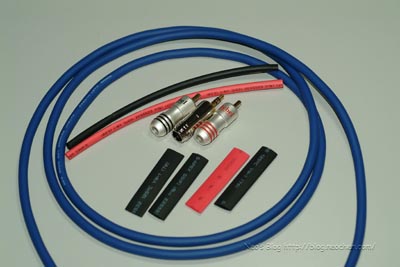

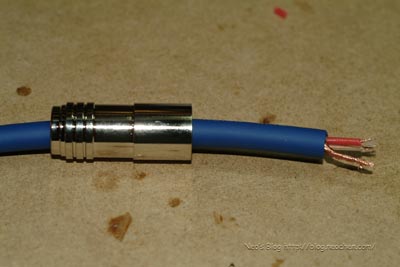

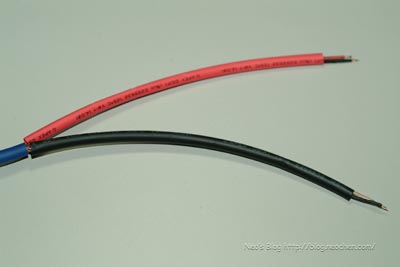

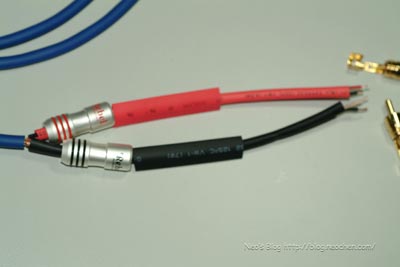

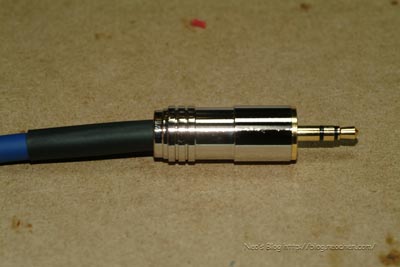

先看張成品.. 醜話說在前頭,這篇線材DIY的文,小弟已經竭盡所能,圖解加說明, 簡單到不行了...我相信就算不懂中文字的都可以看得懂... 首先是準備工具跟材料.. 需要的工具: 美工刀:撥線用,找公司的小秘借一支,或者你可以用撥線器或用嘴巴咬~~ 尖嘴箝:壓端子用..當然你也可以用手壓(如果你是大力士) 烙鐵:焊線材用 熱風槍:烤熱縮套用,買不起的可以去電料行買那種裝打火機的熱風槍 或者乾脆直接找旁邊的煙槍借個打火機來烤就行 需要的材料(參考下圖): 訊號線:這邊是用mogami,直徑6Φ 3.5mm小耳機頭一顆 RCA公頭兩顆(一黑一紅) 熱縮套: 7Φ(5公分的四段), 三黑一紅或三紅一黑 4Φ(15公分兩段) , 一黑一紅 1.5Φ(17公分兩段)相片裡沒拍出來,一樣一黑一紅  線材使用的是mogami 2582,便宜的入門好線  準備開始動工囉~~ 首先,先把兩段黑色7Φ / 5公分的套入線中... 注意:套件裡因為附的耳機頭稍微小一點,所以在耳機頭的那端改為2公分的  準備開始製作RCA端 撥開線材的塑膠外皮,約17公分  撥好的樣子  將屏蔽的銅線來個中分  絞起來..搓細一點喔  套上1.5Φ的熱縮套管  留一點點頭出來,然後使用熱風槍縮緊  分別與紅白兩線互絞,紅的準備當右聲道,透明的當左聲道  套上4Φ的熱縮套管,一樣,紅的套紅的,黑的套透明的  先套入RCA插頭的外殼,再套入7Φ五公分的熱縮套管,注意顏色喔  把線頭先處理好,黑的要當負極,所以要稍微短一點點  焊上去  負極  突出一點線頭,剪平,免得等一下卡到熱縮套管  將剛剛4Φ的熱縮套管先用熱風槍縮緊  將固定夾壓緊..最好有壓到熱縮套,免得傷到線材  套上7Φ的熱縮套管  用熱風槍縮緊  ok!...完工..鎖上預先套入的RCA外殼 另外黑色的那端就不贅述,照做就對了  兩個RCA頭都做好後.. 將最早套入的7Φ五公分的黑色熱縮套移過來,蓋到RCA兩條線交接處  蓋起來的模樣  用熱風槍縮緊... 嘿嘿..RCA端的完成囉..接下來要做3.5耳機小頭端的  撥開約1公分的塑膠外皮  撥好的樣子  處理線頭,將外面的屏蔽絞緊,要當地線用  先套入小耳機頭的外殼  焊上 紅色右聲道接耳機頭右下那邊 透明左聲道接耳機頭左上那邊 地線接在下面那孔  將固定夾壓緊,這邊注意一定要壓到外皮,這樣比較牢靠  將最早最早套入的黑色7Φ五公分熱縮套移過來 注意:套件裡因為附的耳機頭稍微小一點,所以這邊是2公分而已喔  用熱風槍縮緊  鎖上耳機頭的外殼~~~ 完工~~  拍張照吧...還不錯看吧..  再來一張  完成圖 這條訊號線製做成本不到兩百元喔,但跑到一般店家去買,沒七八百應該 買不到吧...聲音又有一定的水準以上,很划算,是條入門好線 (责任编辑：admin) |
