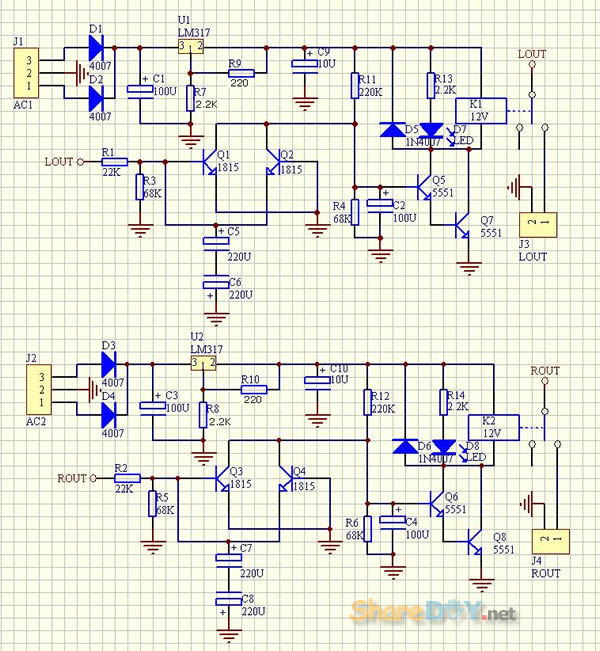

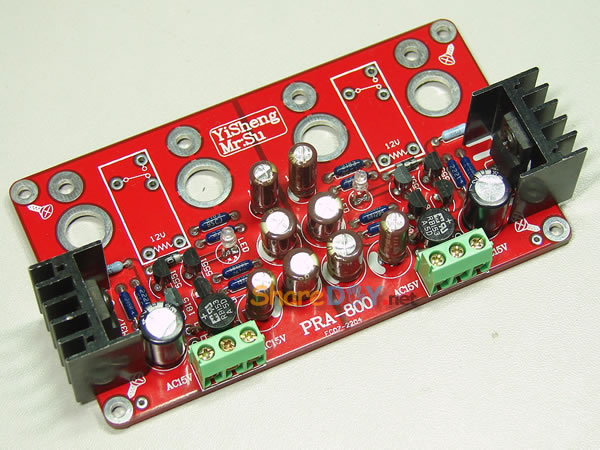

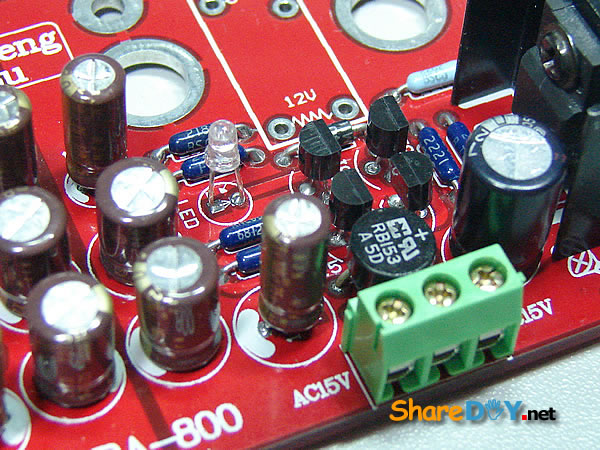

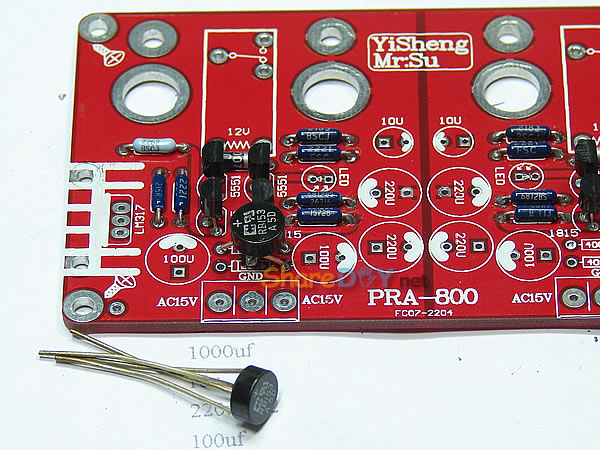

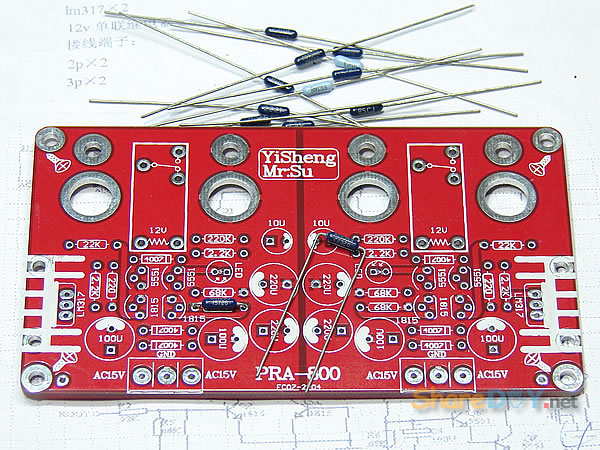

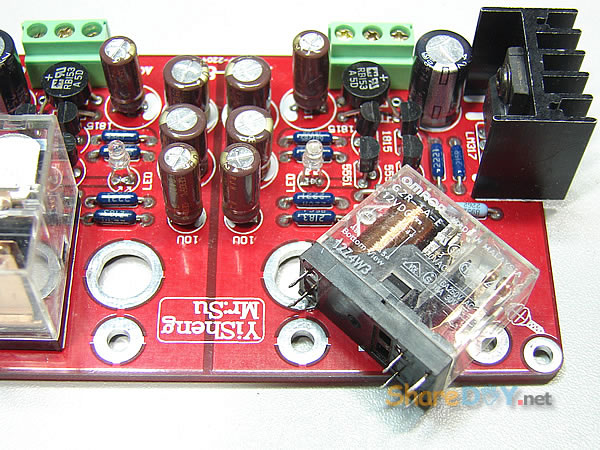

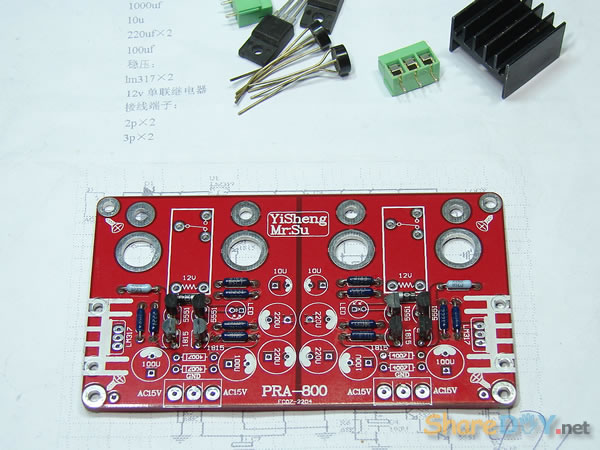

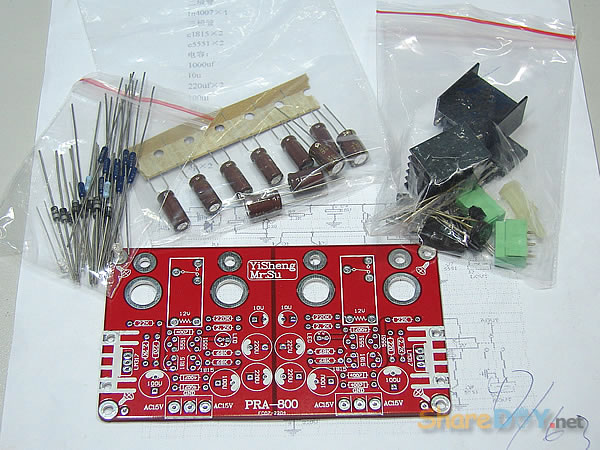

顾名思义就是保护喇叭用，接在功放输出端保护音箱用，即在功放与喇叭输出之间串入继电器,在功放开机时避免电流冲击喇叭，或者在功放输出直流时断开喇叭，起到保护喇叭作用! 线路原理图：  PCB： 双面高级玻璃纤维PCB，2.0MM厚，大电流布线，每声道电源和地完全独立，避免了共地产生的交流声，供电采用LM317高精度稳压IC，并安装散热器，工作更可靠！本品还有一个最大的特点：可以直接安装到机箱的喇叭接线柱上，无需螺丝固定！喇叭接线柱安装孔距离：30MM 1.准备材料和工具 打印电路图和元件清单 DALE军规金属膜 1/4W 电阻 ELNA电解电容 台产优质 3位接线端子 1N4007二极管 欧姆龙继电器 2只 LM317稳压块 2只  2.装配过程 安装顺序时先安装小部件零件，首先安装电阻，采用HI-END名厂常用的1/4W、1/2W、2W的DALE军规电阻不但兼顾美观，而且音质优异、坚固耐用。把电阻折成90度直角，便于安装，而且美观，安装电阻时，养成把阻值字体的一面朝上，便于以后安装调试、维修  电阻安装完成，继续安装其它部件，安装顺序为先安装小部件，然后再安装大的部件。  线路图、pcb板设计为双交流电供电，因为本人的变压器为单电压，根据情况改为单电压供电，即双交流电压：*V－0V－*V ，改为单交流电压0V－*V 供电，只需改动整流方式就可 改动前（双交流电压：*V－0V－*V ）  改动后（单交流电压0V－*V）  安装整流桥  主体安装完成   安装欧姆龙继电器，两个声道为独立控制  安装完成  检查无误后，即可装入功放中。 (责任编辑：admin) |
