第1步：

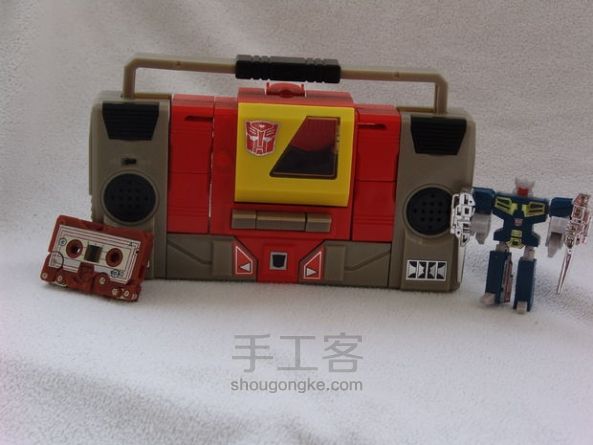

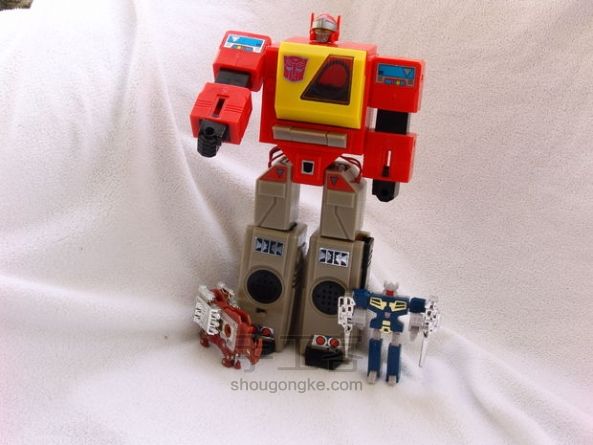

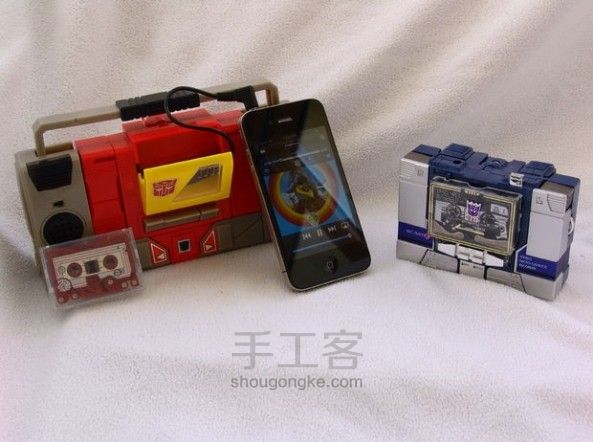

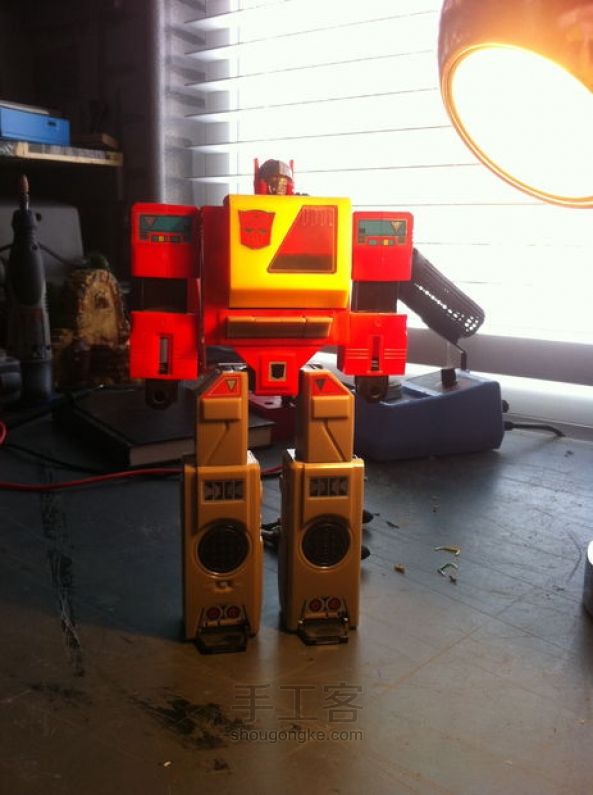

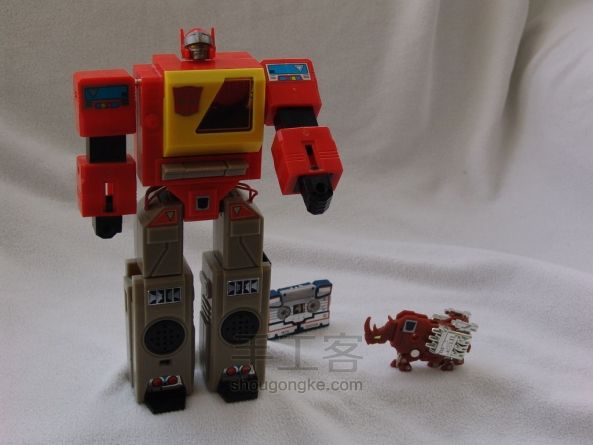

自从我第一次看了变形金刚电影，录音机一直是我最喜爱的变形金刚角色。两年前的圣诞，我终于得到了一个录音机变形金刚（复刻版，与大狗Lockjaw，喷射Eject，犀牛Ramhorn同一批出品）

第2步：

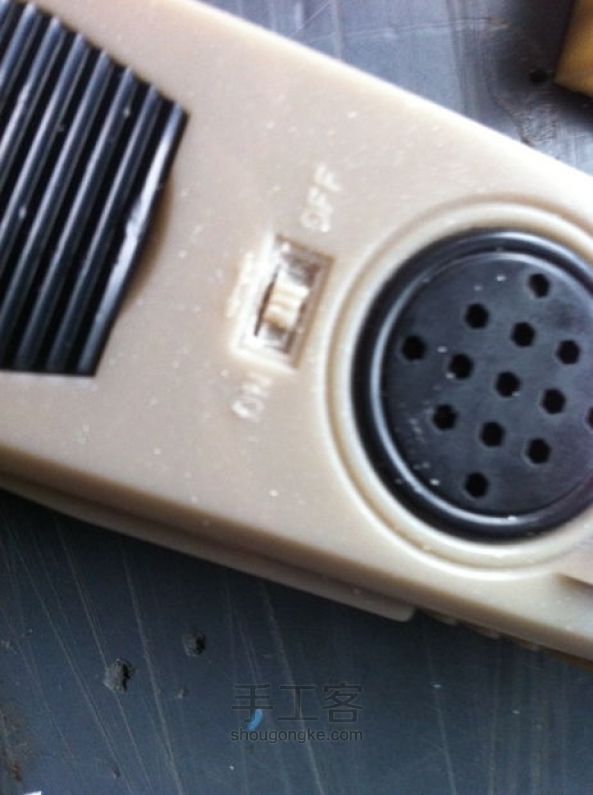

当我解开包装上的固定线之后，我就知道他会是最适合玩改装的一个角色——他有质量巨好的尺寸够大的空心的大腿，胸腔也有足够的空间，甚至在他其中一条腿上有一个完整的开关装置。在进一步的研究中，我发现这个录音机模型还真设计成了一个能用的的无线电广播，用一种特殊的卡带作为接收器。于是我脑海中诞生了一个灵感，我要改造这个玩具，用可以匹配MP3播放器的耳机转接口来把这个卡带读卡器替换掉。

第3步：

材料
- 录音机变形金刚 (我的这款是原版的复刻版)
- 一个控制芯片的立体声扬声器的音量控制和电源开关
- 两个很小的玩具型扬声器
- 焊料
- AAA 电池盒

工具
- 电烙铁
- 剥线钳
- 针嘴钳
- 剃刀刀片
- 飞利浦螺丝刀
- 热熔胶枪

第4步：

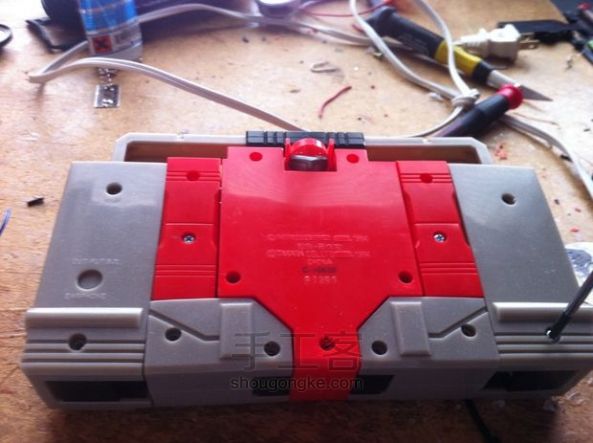

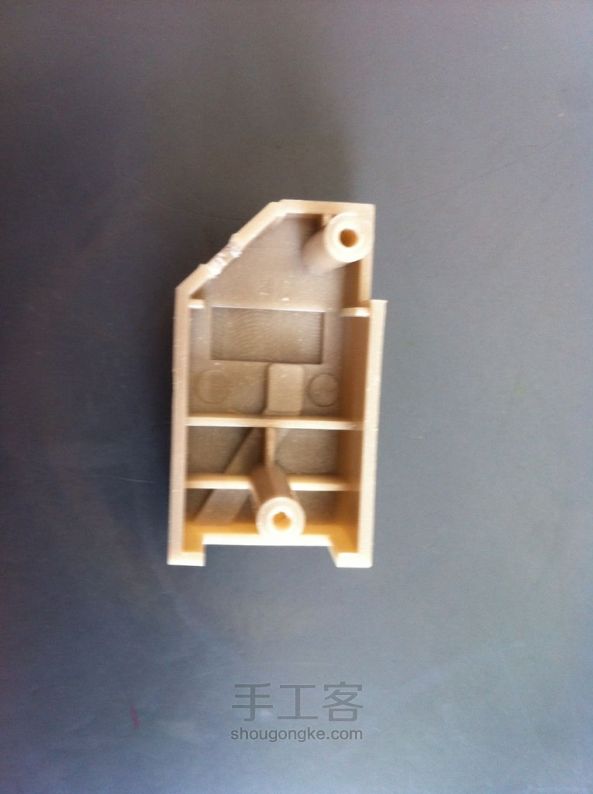

第一步就是把你的变形金刚录音机给卸了，检查一下儿它的内部结构。先把躯干中部的螺丝钉都拔出来，然后把背壳卸掉，这样就可以把腿和胳膊都拆下。小心翼翼地把胸片放一边，小心不要触摸机械的内部结构，因为这些部件很容易散落开来，把细小的弹簧弹射的满地都是。然后把每条腿的所有螺丝都拿出来，并且分在不同摞，一摞放置左腿的螺丝，另一摞放置右腿的螺丝。 把头部放在胸前片上。

第5步：

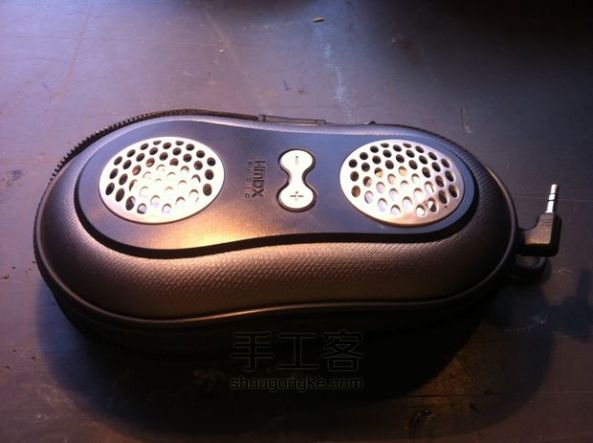

把扬声器拆了

第6步：

我拿到这个扬声器的制造商并没有把这个零件做的很适宜改装。

第7步：

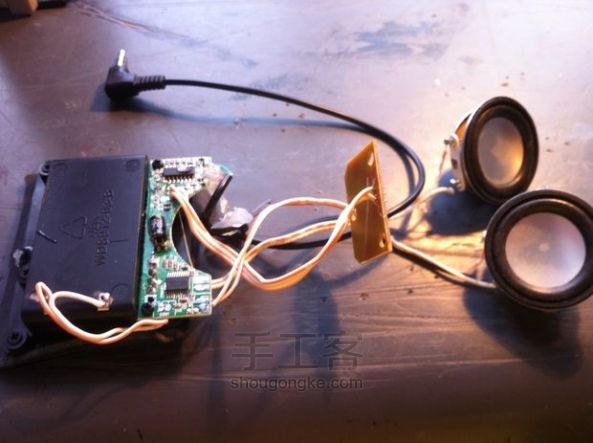

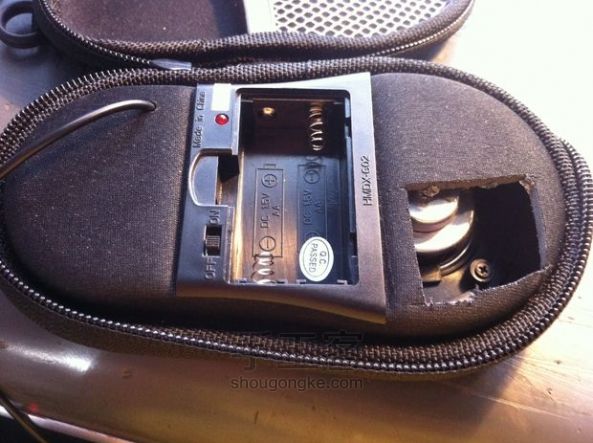

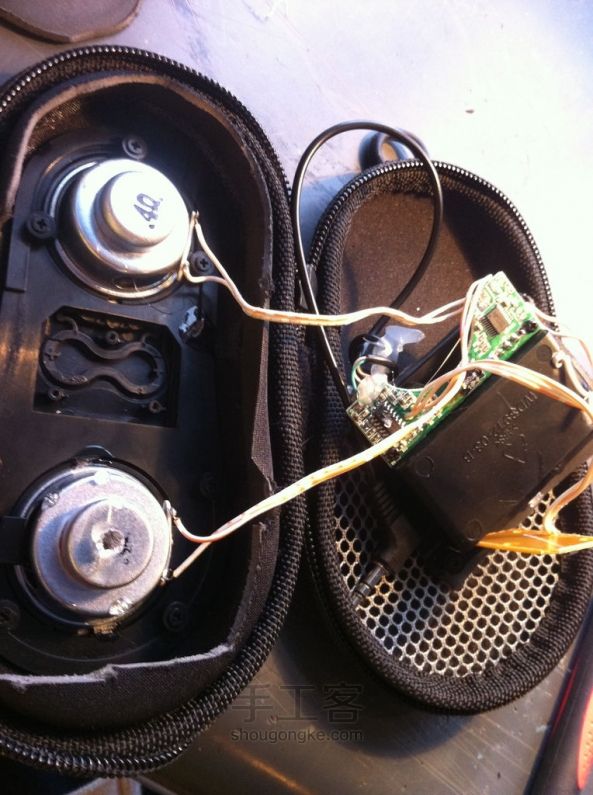

世界上最远的距离是在我和扬声器之间隔了1cm的泡沫胶（囧）… 所以我就用我亲爱的小伙伴剃须刀片强行把它破开。 当我把所有的泡沫胶都刮干净之后，发现拿东西下面基本上什么都没有；也就只有电池盒, 2个扬声器, 还有一个小得难以置信的圆电路板.

第8步：

第9步：

当把这些玩意儿从它们的壳子中拿出来之后, 我把从录音机上卸下来的腿和扬声器之间做了一个尺寸上的比对。 非常不幸, 扬声器完全不能发挥作用。

第10步：

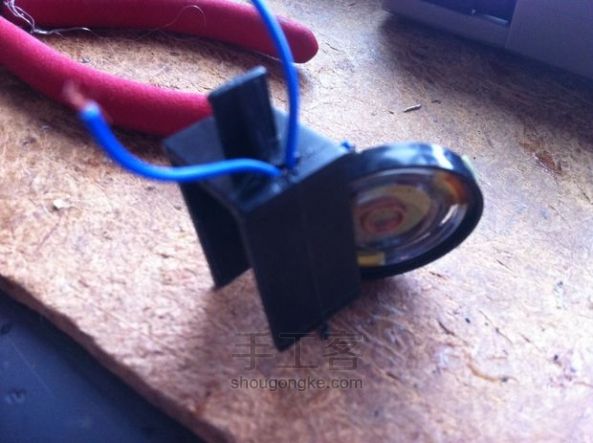

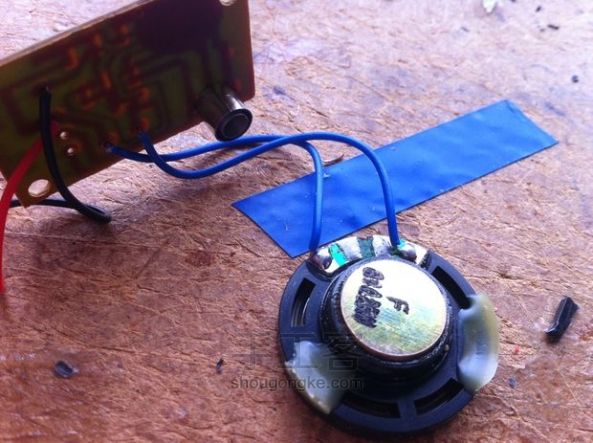

翻箱倒柜了半天之后, 我终于找到了两个尺寸完全能够放进腿里的扬声器。 当我把扬声器都挂到主板上之后, 结果是他们的声效真tmd的棒！

第11步：

先玩左腿


第12步：

虽然我是从右腿开始的, 但后来我发现最佳的玩法其实是从左腿开始玩。这是因为右腿上不仅有扬声器，还有开关和电池

第13步：

第14步：

。

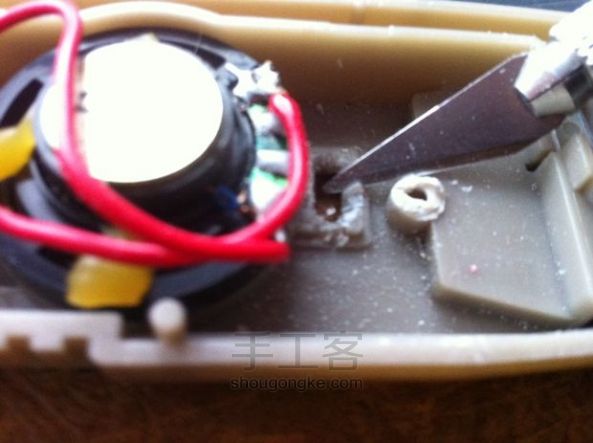

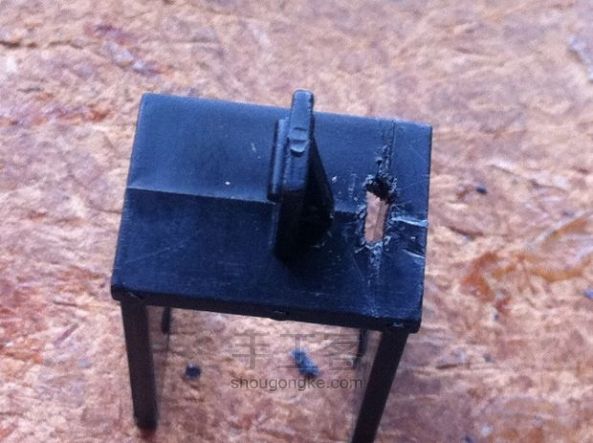

首先，你要切一个槽口。这样扬声器的接线就可以抵达胸片这里。切这些槽口的时候，你要确保有两根线可以通过这些槽口。 你切割的第一个槽口是膝关节。然后切大腿槽口，最后但也是最重要的，你开一个小洞，大小要足够两线通过。

第15步：

第16步：

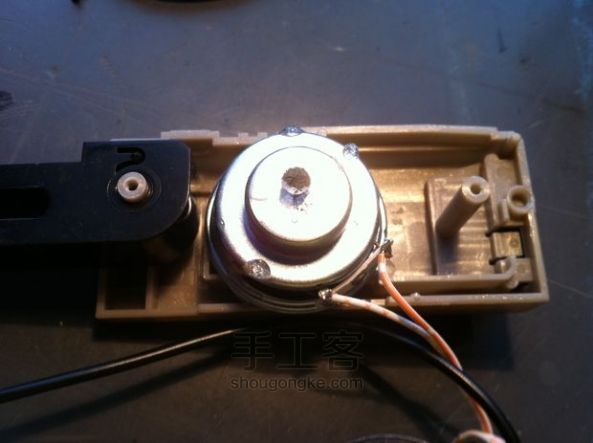

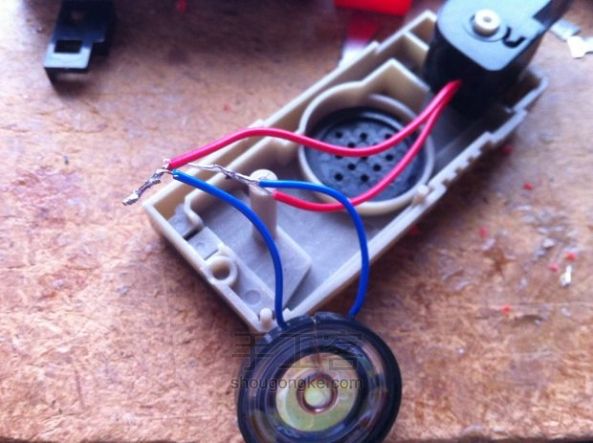

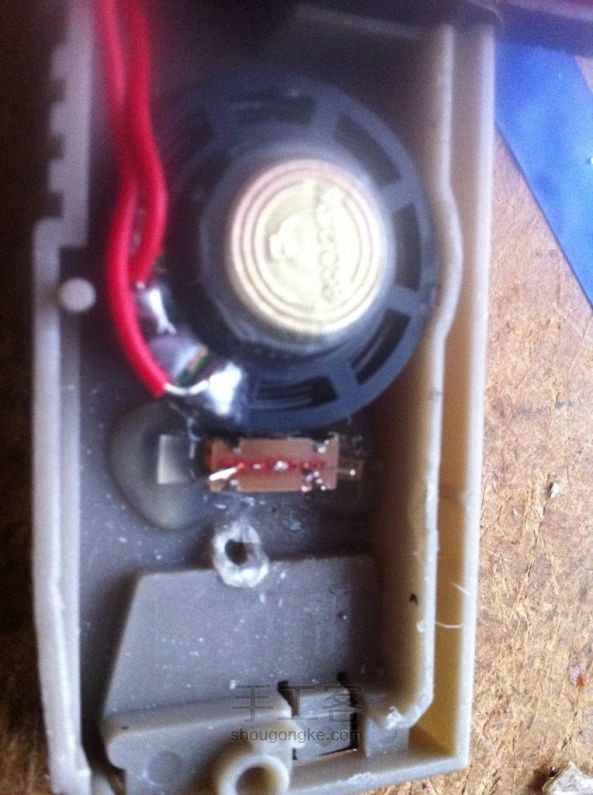

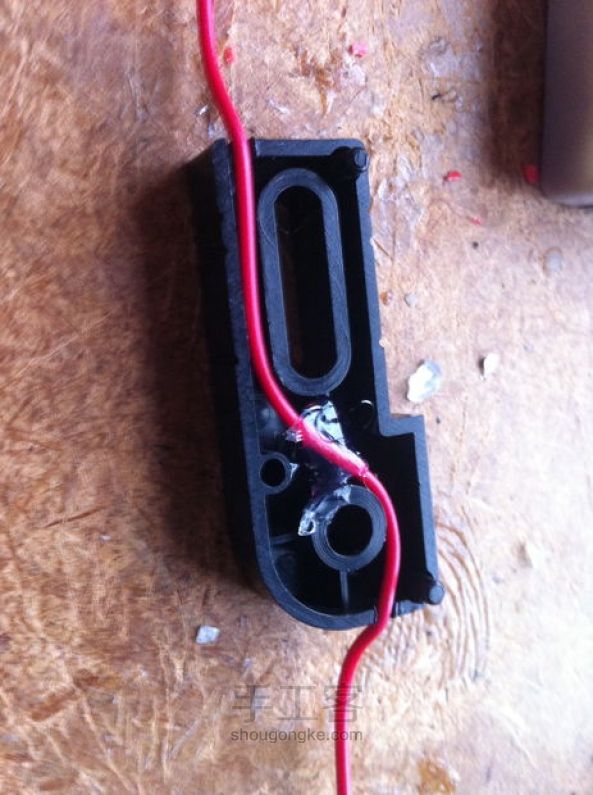

接下来，你要开始处理环绕腿部的线。从膝关节开始，在每一半当中环绕一根3英寸的导线, 点一点热熔胶固定。当热熔胶冷却之后，把这两片放在一起。 接下来, 在大腿上部的缺口穿线。现在，把两条线焊到扬声器上，然后使用胶水把扬声器固定在腿上。确保当膝关节部分的线可以充分伸展。在小腿后面把螺丝固定，测试扬声器导线痛苦。如果没接通，重新把这个部分打开，寻找短路部分或切断电线和不良焊点。

第17步：

第18步：

第19步：

第20步：

然后开始玩右腿

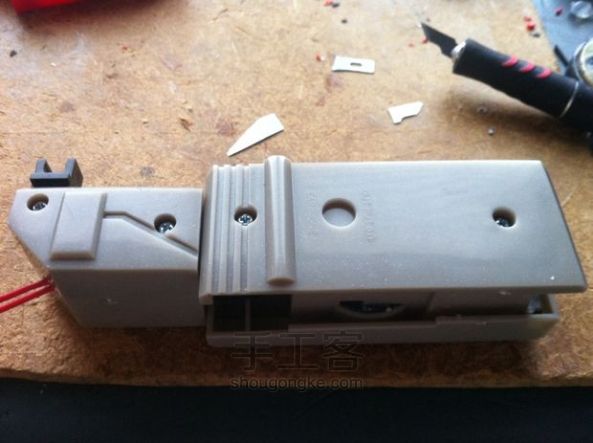

右腿比左腿难搞多了。首先，重复所有你在步骤四做的事情，但当你开始切槽口时，你得确保能有4根导线通过， 记住是4根而不仅仅是2根。

第21步：

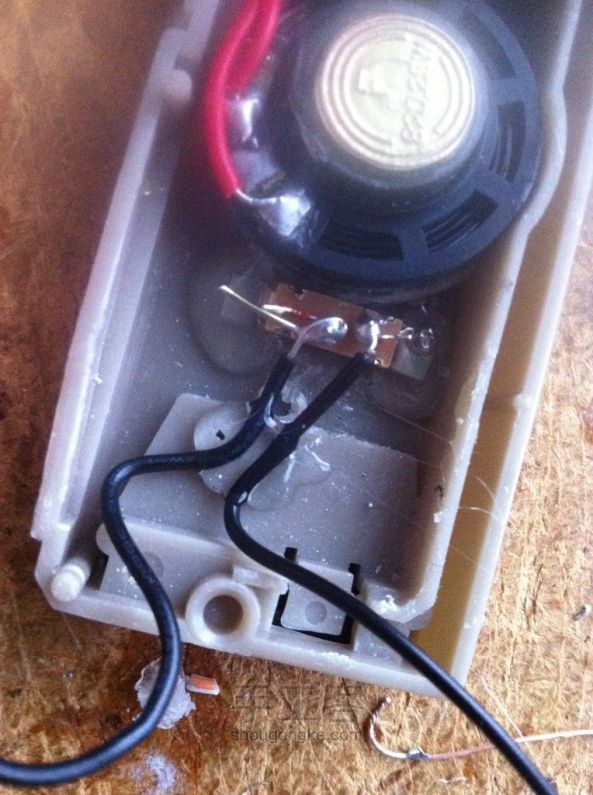

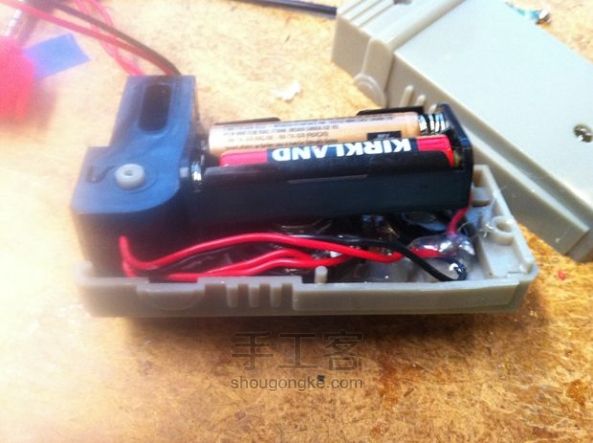

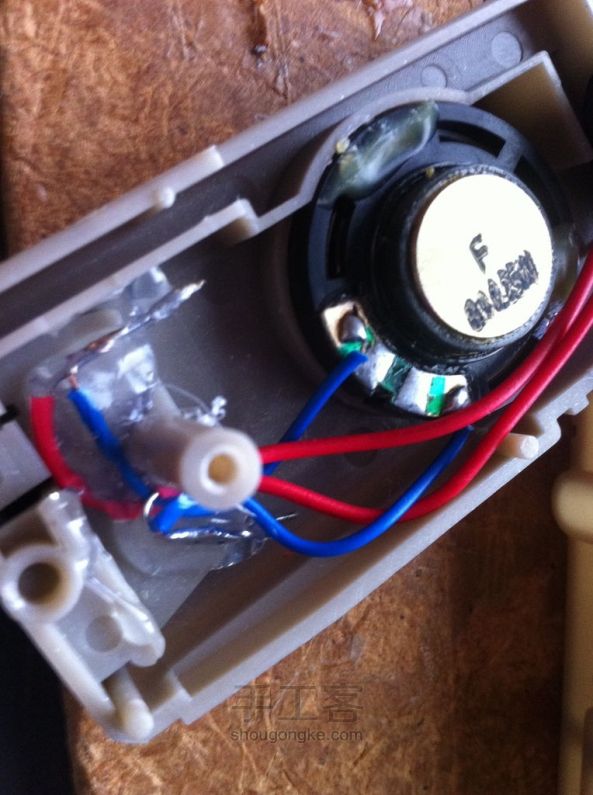

接着， 剪开螺丝接线柱，主要是为了让开关和电池都和腿部适配。撕开里面建好的假开关。一旦你开了一个足够大的孔，把开关放到该放的位置。用焊料把电池焊接到开关上，然后把线通过。 现在把小腿闭合，然后把线接到主板上。做这一步的时候你要确保找对了电池线，而不是和扬声器的线彼此搞混了。不然你可能会烧坏控制芯片。

第22步：

第23步：

第24步：

第25步：

在胸腔布线：

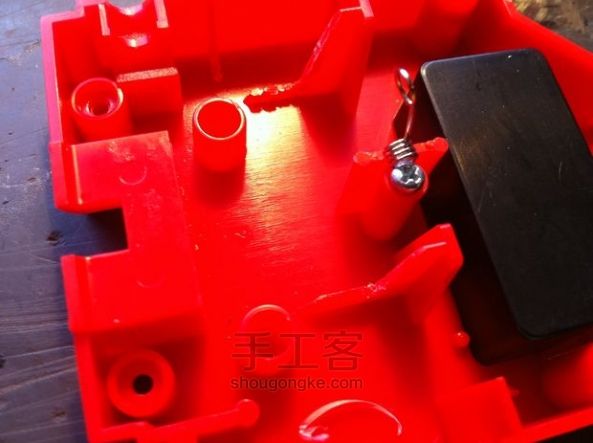

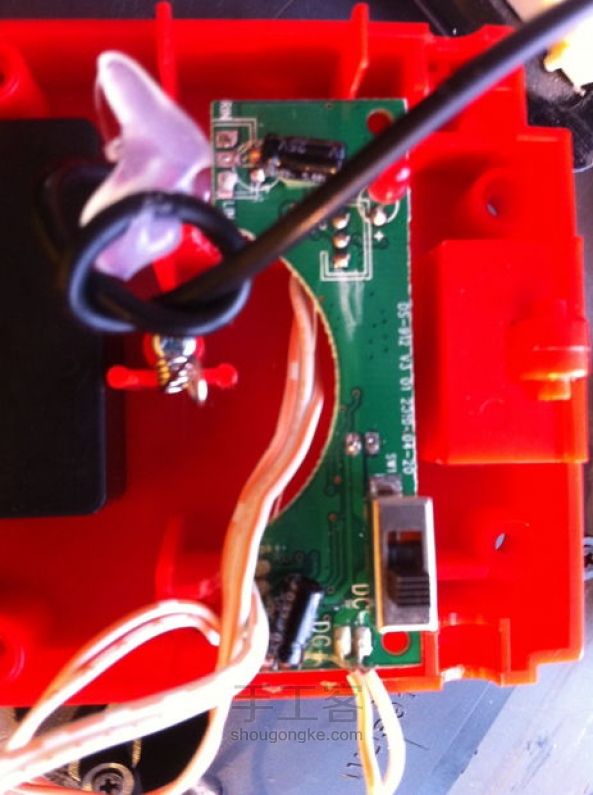

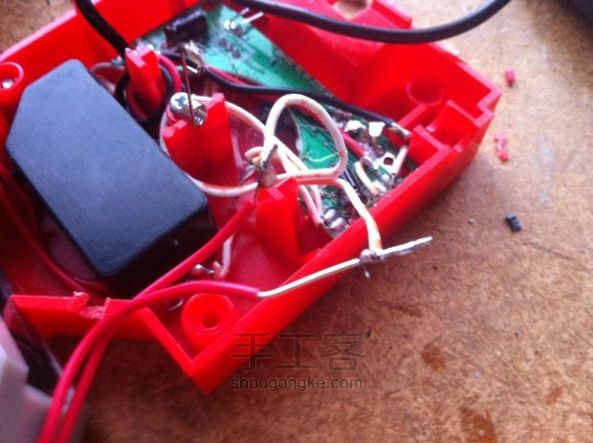

很幸运，我的控制板能几乎完美贴合录音机胸膛内。唯一要修改的是切掉一些支撑结构的银色部分，那样板子就能滑进去，外加还要剪掉两个螺丝支撑。接着我将它用热熔胶粘在背后。

第26步：

第27步：

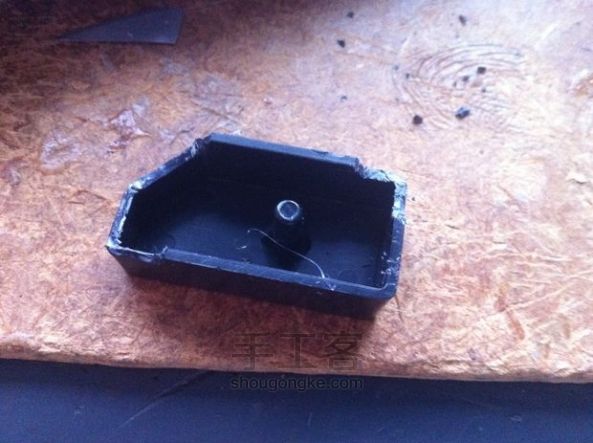

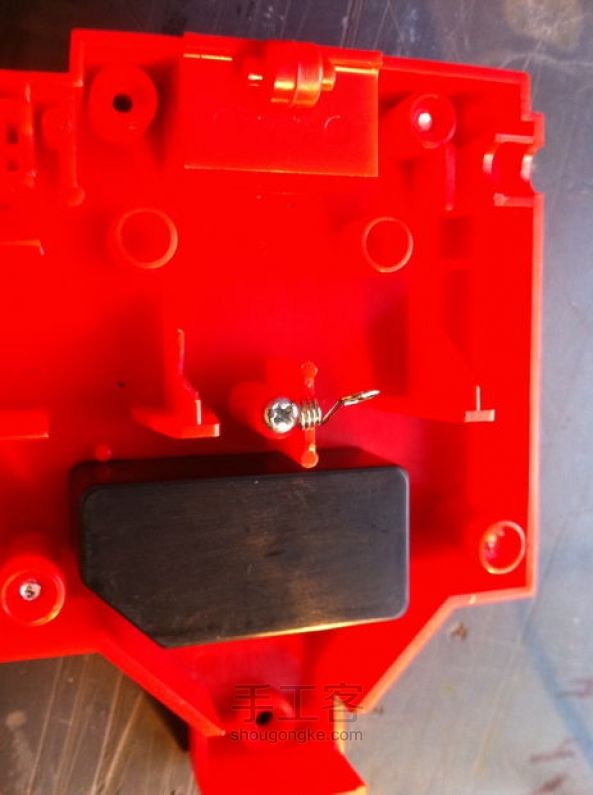

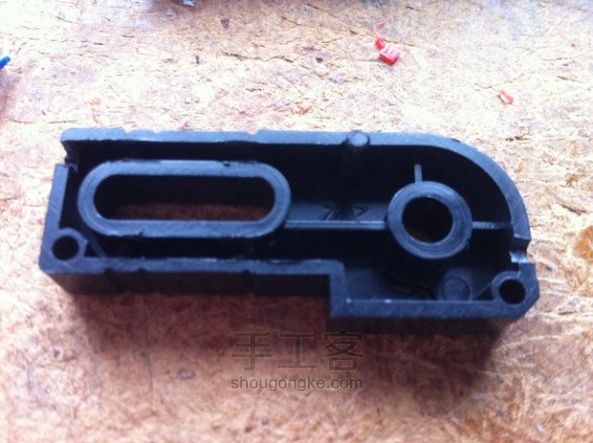

之后，我把控制芯片接在腿部露出的导线上，检查是否工作良好。接着将腿部和躯干排在一起，就像它变形时那样的位置，和腿部槽口那样也在躯干上切出槽口。建议将这些槽口划宽些，做出变形时导线需要的空间。同样，在黑色部分的底部切出图中所示的槽口，用于保持弹簧结构组合，以及预留给导线使用。接着折起黑色部分周围松散的导线，留意不要压倒任何一根。

第28步：

第29步：

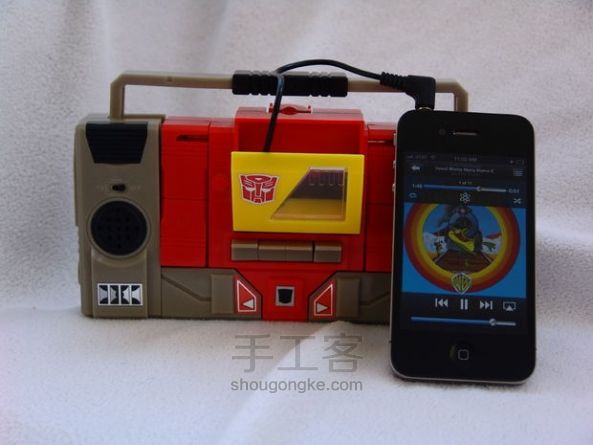

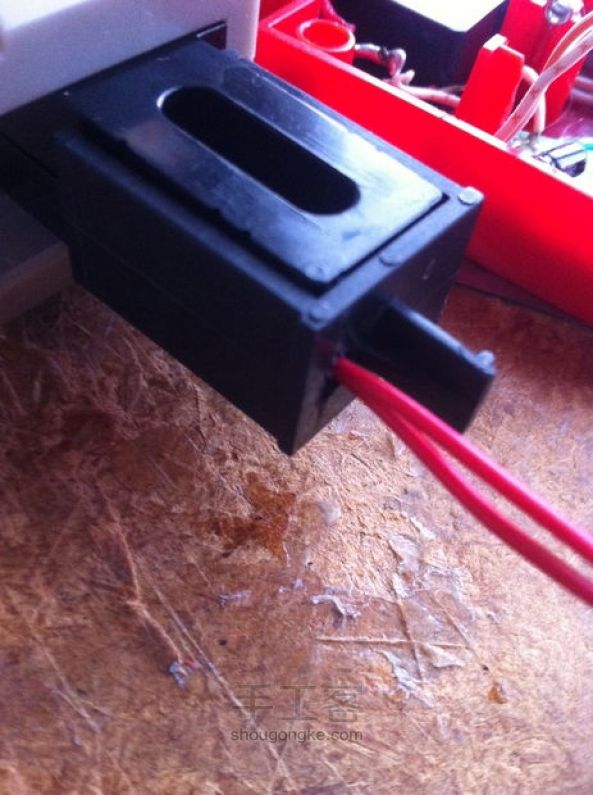

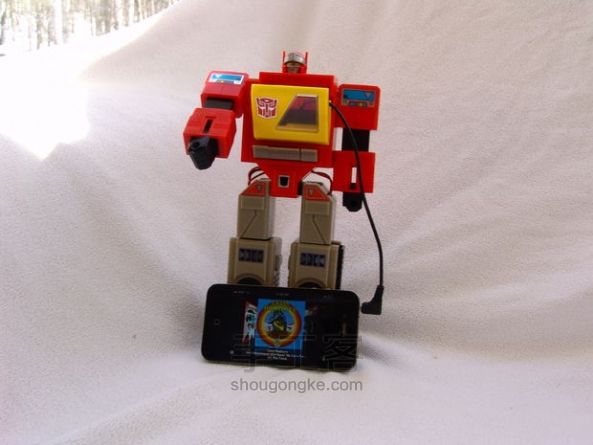

小心翼翼地 拿起前胸部分，在卡带盒背后切出槽口，大小是耳机线接口。现在，讲耳机线接口从卡带盒开口滑进去，小心将两半胸部放在一起，将两条腿像三明治那样夹着它们。同样，别忘了将胸部放回去时如何处置手臂，打开之后还原是很痛苦的一件事。 最后对扬声器做测试，确定没有任何问题，那就收官了！

第30步：

第31步：

【总结一下】
如果我还有功夫，稍后我可能还会添加一些附属件：

- 选用更好的扬声器，Pezos肯定不是世界上最好的型号
- 添加声控装置
- 外接电路，左腿的结构应该很适合用于转接外部电源
- 考虑变换耳机转接器的安装位置, 在卡带支架这里安装耳机转接器之后，就再也放不进去任何卡带了. 也许我会把耳机转接器放到变形金刚后部
- 一个正方形的Ipod shuffle估计很适合放进录音机的胸腔，用以充当小体格卡带
