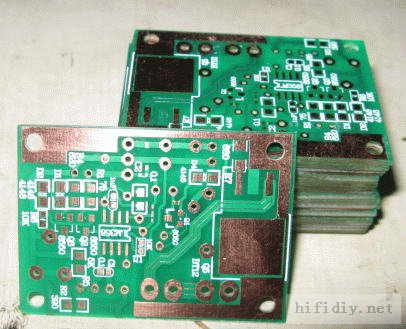

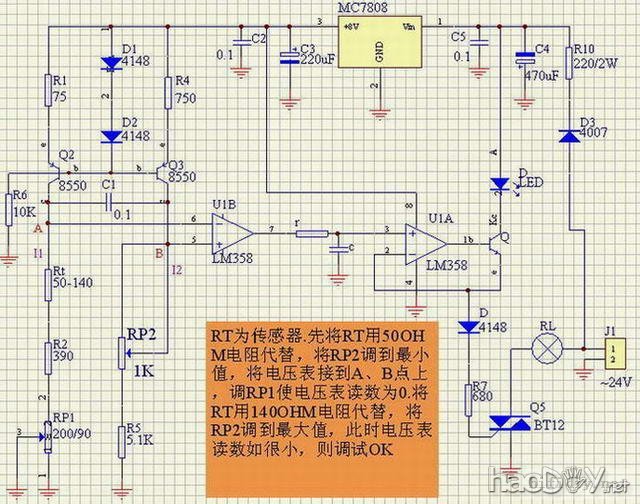

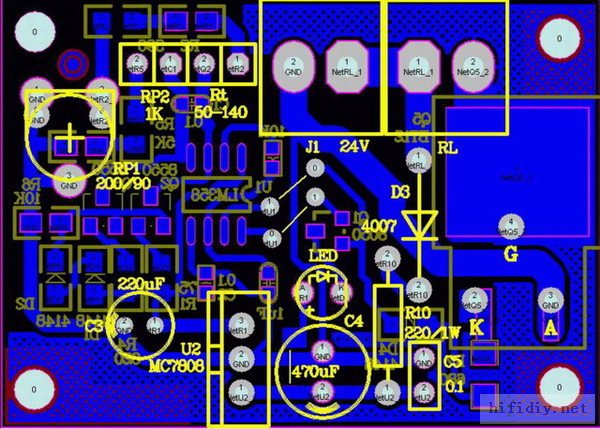

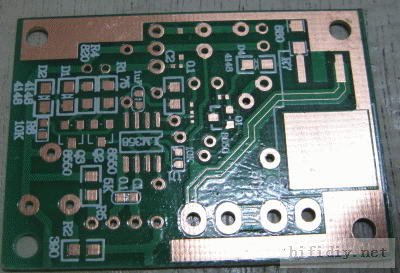

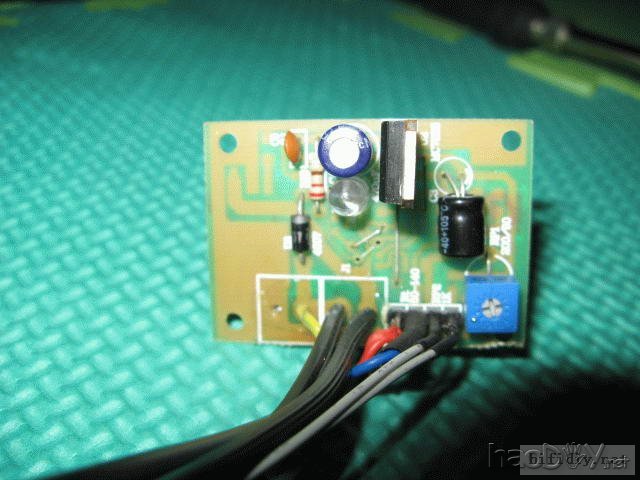

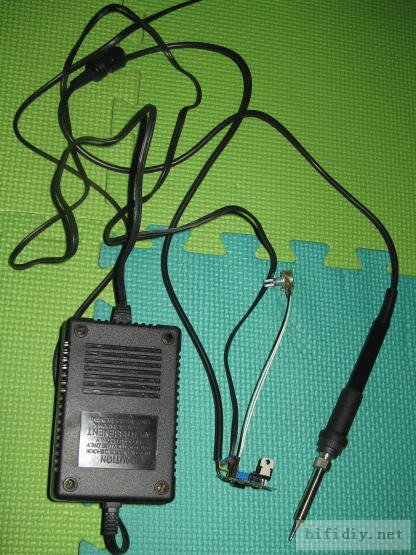

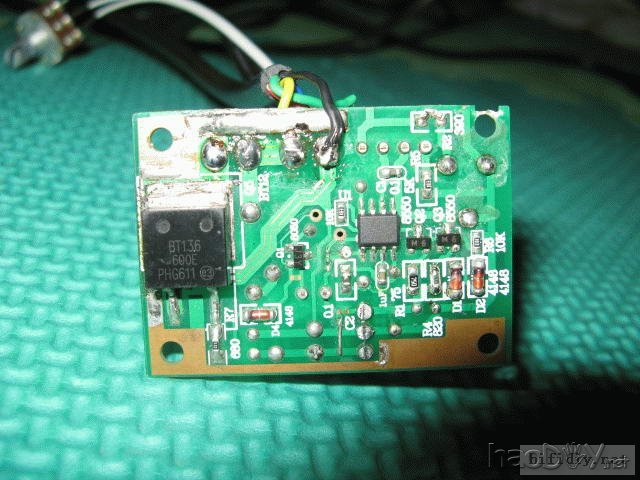

看到网上有很多DIY焊台的文章,自己也设计了一个电路。因用电阻串传感器的方式调压范围窄,自己另画了电路。 ![]() 这是PCB,是改过的图,呵呵 ![]() ![]() ![]() ![]() ![]() ![]() Q2、Q3和外围元件组成两个恒流源,A支路的电流是B支路的10倍,A、B到地的电阻值相差10倍,A小。U1B是比较器,比较A、B点电压,当温度低时,A点电压低于B点(A点电流乘A点到地的电阻值等于A点电压,B点同理),比较器输出高电平,可控硅导通,当温度上升使A点电压高于B点时,比较器输出低电平,可控硅截止停止加热,只有温度下降使A点电压低于B点时可控硅才再次导通。 调试时只要调整A、B到地的电阻值即可。 ![]() ![]() ![]() (责任编辑:admin) |
