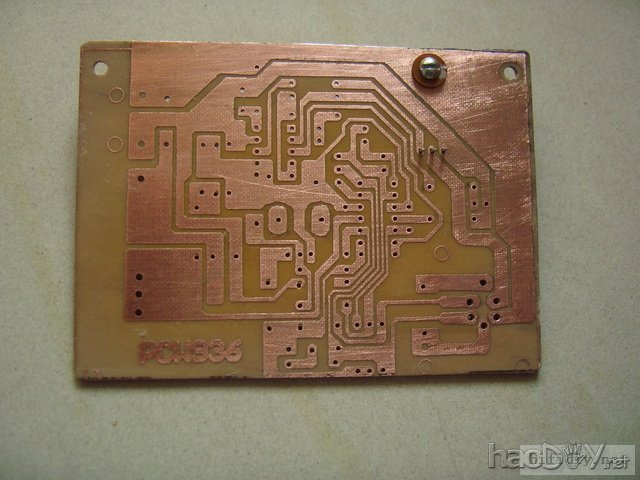

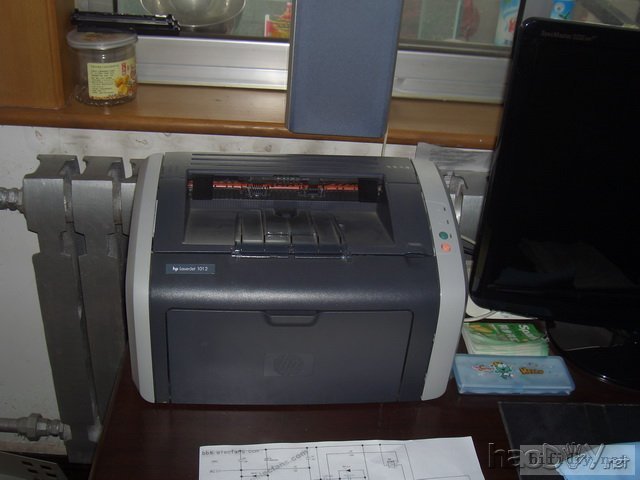

年前找了一台惠普1012打印机也学热转印，通过几个月的学习报废了好几片覆铜板后终于搞成

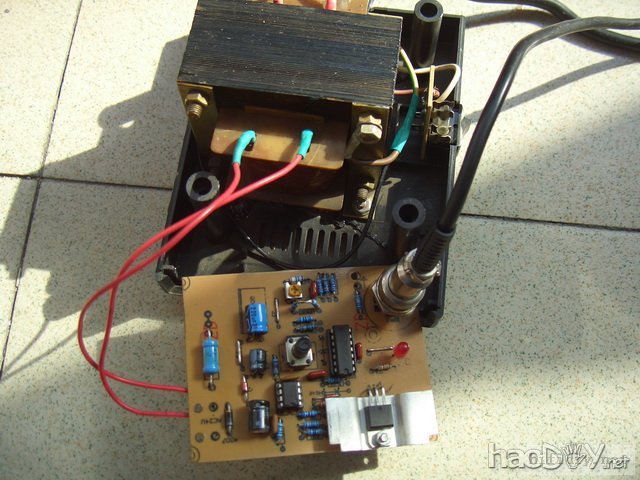

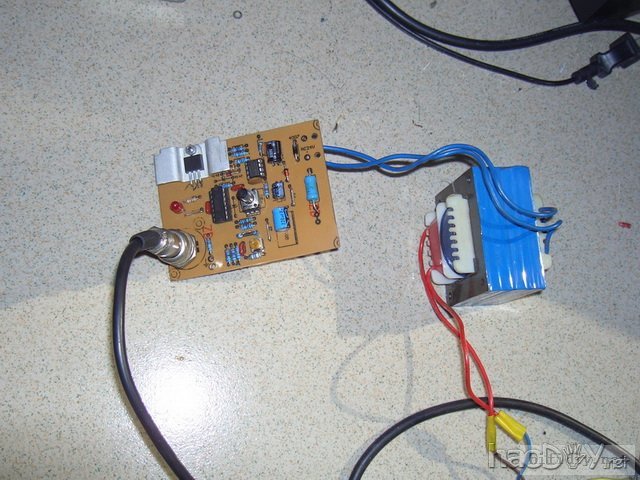

以后用这个变压器。

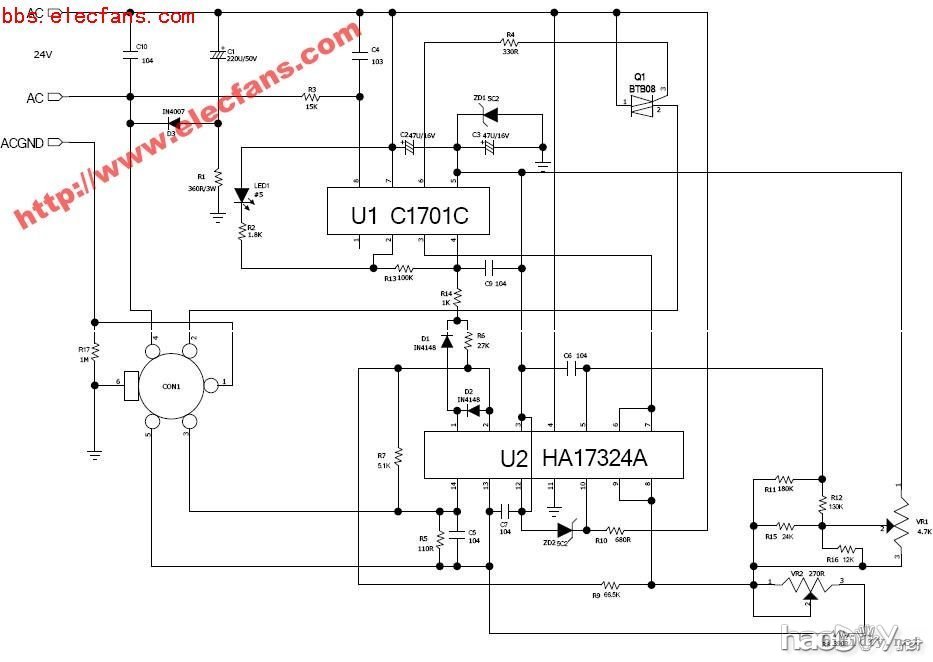

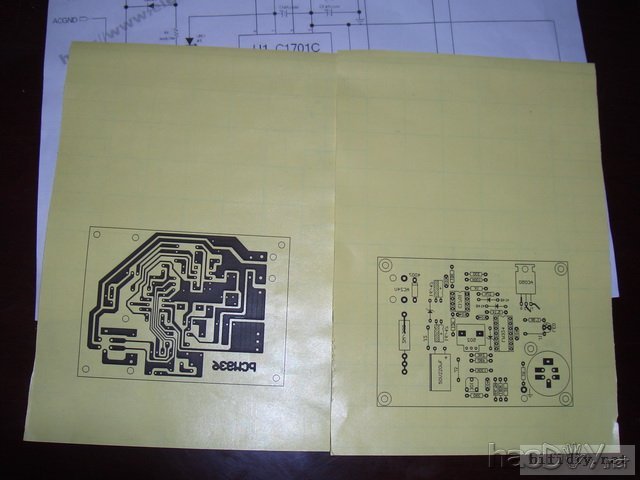

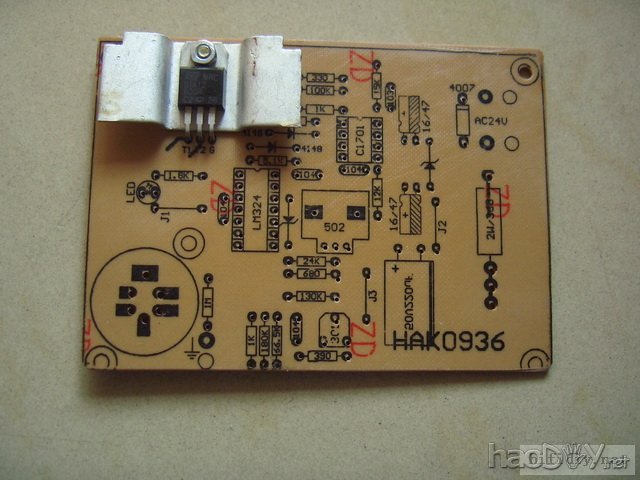

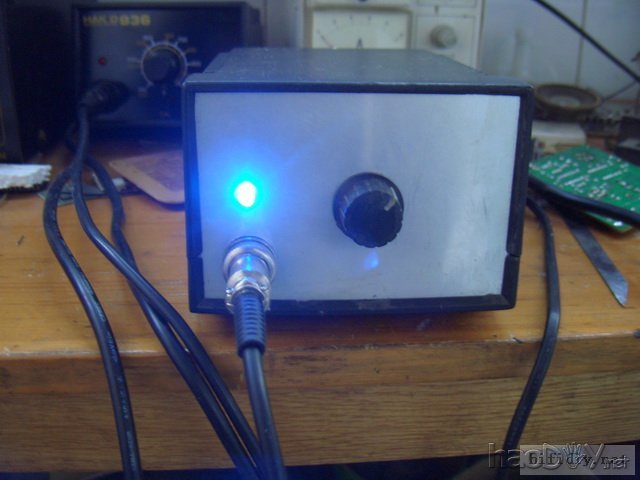

原理图R5改1K。R612k改接电位器的1端。顶印层我已镜像了直接打印就可以了！！！！ 白光1321的芯4欧接CON1的脚2 - 4 。50欧的接CON1的脚3 - 5脚。 牛50--60W24V的就可以了，我是用国产的手柄换了个高仿的1321的芯，以后再换原装的。 装好的样子，用了个蓝发光管！！！
(责任编辑：admin) |
|
年前找了一台惠普1012打印机也学热转印，通过几个月的学习报废了好几片覆铜板后终于搞成
以后用这个变压器。
原理图R5改1K。R612k改接电位器的1端。顶印层我已镜像了直接打印就可以了！！！！ 白光1321的芯4欧接CON1的脚2 - 4 。50欧的接CON1的脚3 - 5脚。 牛50--60W24V的就可以了，我是用国产的手柄换了个高仿的1321的芯，以后再换原装的。 装好的样子，用了个蓝发光管！！！
(责任编辑：admin) |
