缘起

    话说去年买了套房子，有一个可以用作听音室的地下室。其几何尺寸为：8m（宽）*8.8m（长）*2.9m（高），一面是窗，在9米的长度方向差不多一半的地方下垂了一个高度600mm的承重梁。

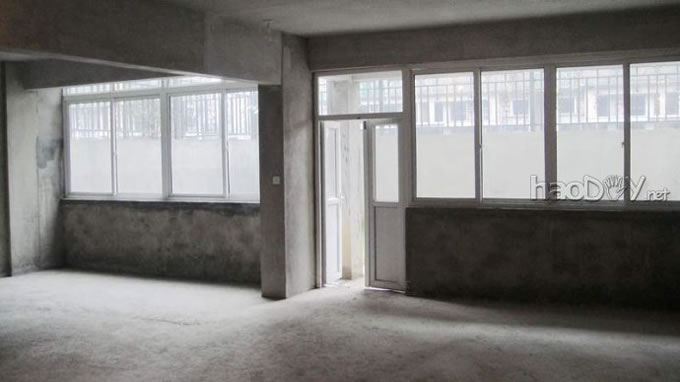

图1.房间的原始状态

从长宽比例看，房间的尺寸比例接近正方形，很不理想，特别是天花板下垂的那个600mm的梁，处理起来非常麻烦， 怎么办？

   转念一想，初衷是想将这个地下室作为AV、HIFI用房间，而两者的要求又有很大的差异，何不将这个房间一分为二，分别做成AV和HIFI各自独立的两个房间呢？按照这个思路，将8m（宽）*9m（长）的地下室分隔成了3.8m（宽）*8m（长）-----用于AV、4.8m（宽）*8m（长）--------用于HIFI的两个房间。

    AV房间的装修，较多的是从玩玩儿的角度弄得，也没有顾及美学，所以，进展很快。而HIFI房间，那就丝毫马虎不得，从开始做方案、装修、到分步调整，前后差不多花了一年。

HiFi房间的声学处理

1. 电源改造

电源回路对于HIFI和影音系统的重要性想必是大家的共识，在下在房间的装修的水电改造阶段对影音系统的供电回路做了改造-------从用户配电箱处拉音响电源专线：采用8路英国“DELTA”漏电开关（20A、40A各4组）、倍耐力10mm2的电线、全新HUBER墙插。对HiFi系统，分别设立2路40A（后级）、3路20A（音源、前级），AV系统，设了两路供电回路---------投影机（20A）、其它设备（40A）；

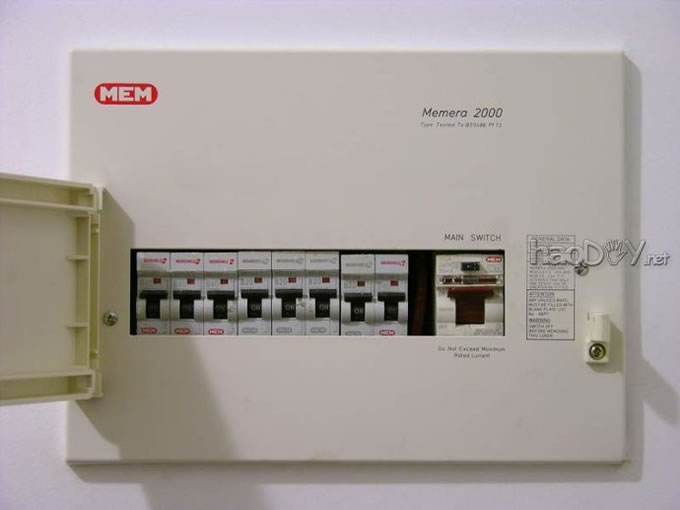

图2.配电箱

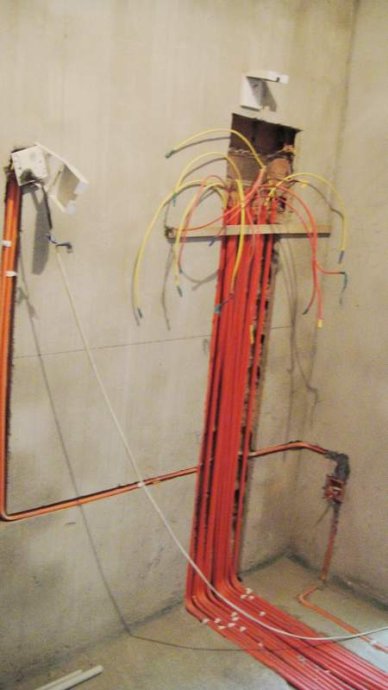

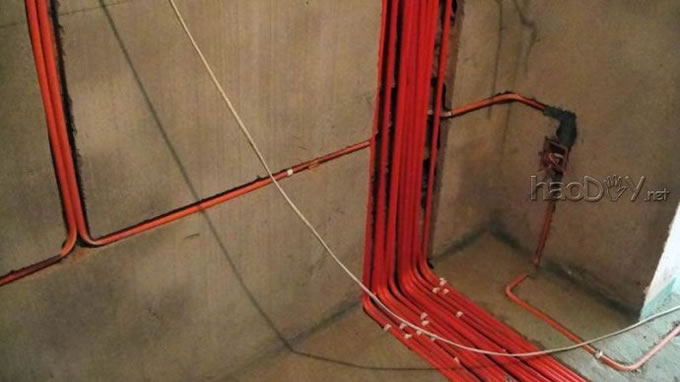

图3.电路改造

2.独立地线

    独立地线可以避免与其它回路共用地线带来的杂波污染的弊端，在下的房子位于一楼，有一自家的小花园，设立地线很是方便。

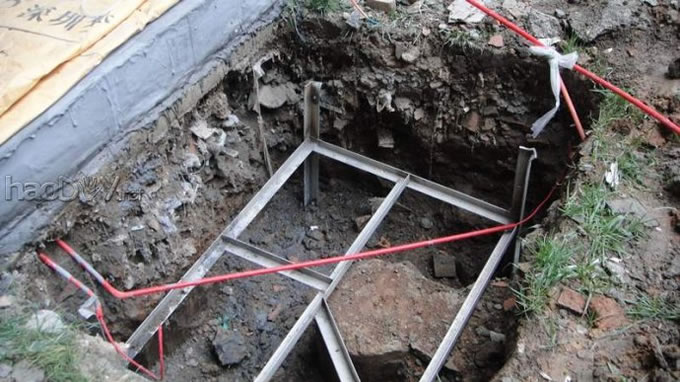

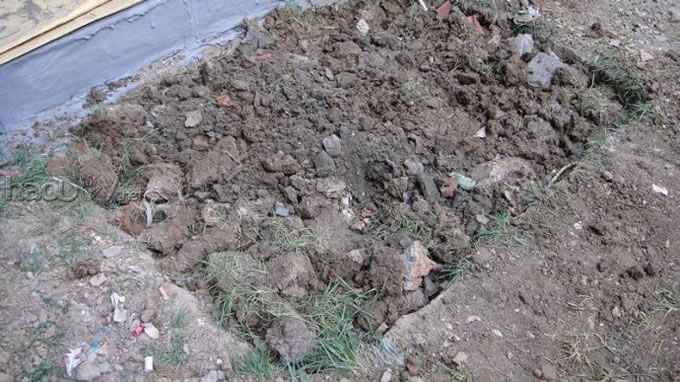

图4.独立的地线改造

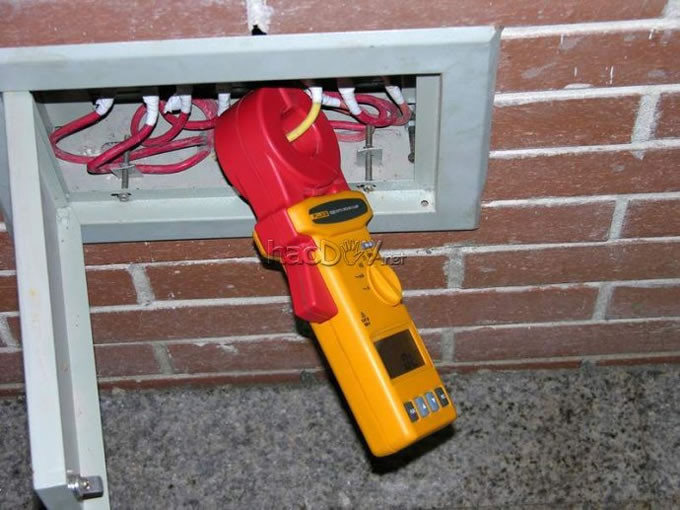

图5.地线接线盒

地线采用4根1.5m长的角钢，布置在1.5m见方的坑里，在坑内填充了木炭，加了注水管道。施工后测试了接地电阻，约8欧姆。

3.房间声学处理措施

     HIFI房间的处理，涉及的方面很多，从技术上讲属于“建声”的范畴，从美学上讲，大家也都有自个的认识。在下的管见是：家用HIFI房间作为一名发烧友日常活动的重要场所，是家庭生活的一部分，除了声学效果外，装修的风格、色调更是应该优先考虑的要素。不能仅仅偏重于功能性。

       图6. HIFI房间的装修视图

在房间的改造阶段，先是将原处于HIFI房间前墙左侧的门封了，整个前墙的上部是一排窗户，下部是1米高的墙。贴着顶部的大梁砌了一堵墙，将房间分隔成了HIFI、AV两个房间。

3.1 前墙处理采用了：上部采用双层玻璃的平开窗，并加了厚重的窗帘；下部为隔振胶垫+木龙骨+龙骨间填充50mm聚酯吸音棉+木质墙板。

     民居的声泄露主要是通过门窗产生的，外部噪声的进入影响重播的底噪和细节，而室内噪声的外泄也是一种声污染，所以隔声是听音室常用的技术措施。在下的这个房间的窗户是直接对户外开的，所以，采用了一种声称采用“德国技术”制造的双层玻璃的平开窗，虽然造价不低，但实际用下来非常实用。前墙的下部设计意图以反射为主，故饰面材料未采用穿孔板而使用了木质墙板。这种结构对中、高频基本无吸收作用，主要靠它与背后的空腔构成的“薄板共振吸声体”对低频做一定的吸声。

3.2 两侧墙采取了在墙面加隔振胶垫+木龙骨+龙骨间填充50mm聚酯吸音棉；上部为木质穿孔吸音板+无纺布墙纸，下部为留有4mm间隙的木质墙板的结构。

    上部的木质穿孔吸音板+透气的无纺布墙纸构造的设计意图是对全频段做广谱吸声，而下部留有4mm间隙的木质墙板与其背后填有吸音棉的空腔构成“狭缝吸声体”，重点吸收低频。

3.3顶部：木龙骨+聚酯吸音棉+石膏板的结构。其重点仍然是针对小房间里最难处理的低频的吸收。地下室顶部的下水管用吸声泡沫做了包裹。

3.4 后墙：整个墙面采用了开式书架，目的主要是扩散。
