LM317电路图参数资料

功能简介
LM117/LM317是美国国家半导体公司的三端子可调整稳压IC。其它各大集成电路生产商均有同类产品可供选用，是使用极为广泛的稳压IC。

LM317电路图-lm317可调稳压电源电路-应用-LM337-LM117-参数-资料

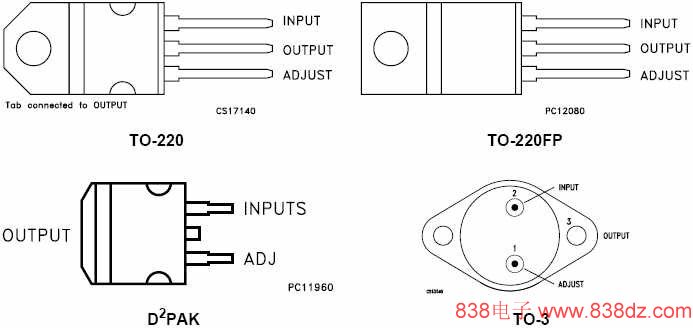

图A 外形封装引脚图

LM117/LM317的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需几个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。 LM117/LM317内置有过载保护、安全区保护等多种保护电路。
通常LM117/LM317不需要外接电容，除非输入滤波电容到LM117/LM317输入端的连线超过6英寸（约15公分）。使用输出电容能改变瞬间反应速度。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。

LM117/LM317够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达几百伏的电压，只要输入输出电压差不超过LM117/LM317的极限就可以了。当然还要避免输出端短路。另外也可以把调整端接到一个可程式的电压上，实现可程式的电源输出。

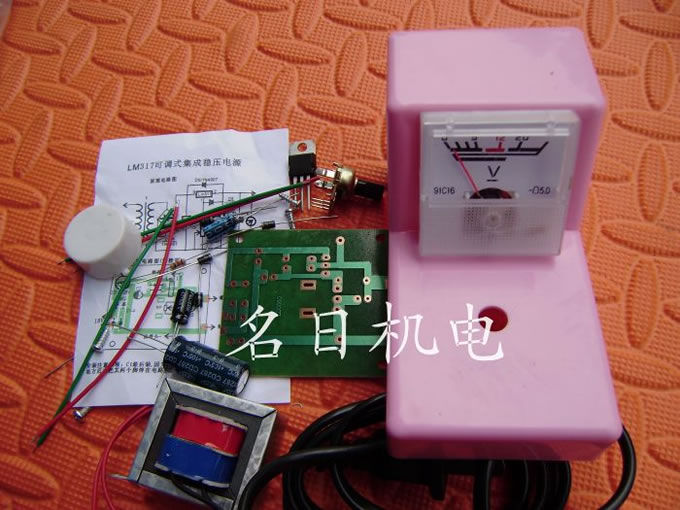

电路应用
使用于音响前级电路、精密电路、电子制作等…对电源要求实现高精度电源的电压，其内阻小，电压稳定，噪音极低，输出纹波小（输出端仅用100uf ），能有效的保证NE5532、NE5535等音响电路的高度稳定工作，提高瞬间特性和高频特性。（实际使用效果比LM78xx、LM79xx等稳压模组好）

特性可调整输出电压最低到1.2V。
保证1.5A输出电流。
典型线性调整率0.01%。
典型负载调整率0.1%。
80dB纹波抑制比。
输出短路保护。
过电压、过热保护。
最高输入电压40V
工作温度 -55-150^O
调整管安全工作区保护。
标准三端晶体管封装。
电压范围
输入/输出最小压差降为0.2V

详细参数请见--- LM317中文资料

LM317电路图-lm317可调稳压电源电路-应用-LM337-LM117-参数-资料

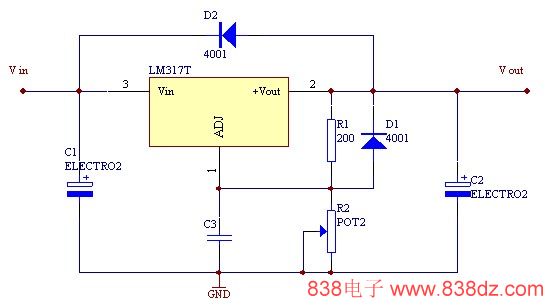

图1 基本的LM317稳压电源电路正电压输出型

LM317电路图-lm317可调稳压电源电路-应用-LM337-LM117-参数-资料

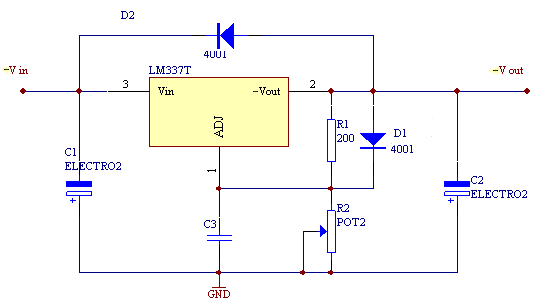

图2 基本的LM337稳压电源电路负电压输出型
LM317电路图-lm317可调稳压电源电路-应用-LM337-LM117-参数-资料

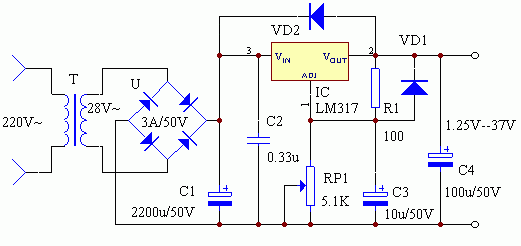

图3 完整的LM317稳压电源电路正电压输出型

LM317输出电流为1.5A，输出电压可在1.25－37V之间连续调节，其输出电压由两只外接电阻R1、 RP1决定，输出端和调整端之间的电压差为1.25V，这个电压将产生几毫安的电流，经R1、RP1到地，在RP1上分得的电压加到调整端，通过改变 RP1就能改变输出电压。注意，为了得到稳定的输出电压，流经R1的电流小于3.5mA。LM317在不加散热器时最大功耗为2W，加上200×200 ×4mm3散热板时其最大功耗可达15W。VD1(IN4002)为保护二极管，防止稳压器输出端短路而损坏IC，VD2(IN4002)用于防止输入短路而损坏集成电路。

安装时注意电容C2应靠近IC的输入端，C3应靠近IC的输出端，这样能更好地抑制纹波。
其输出电压在1.25－37V之间连续可调，输出最大电流可达1.5A。
