第一次手工制作PCB，可惜制作时没想到拍照，现将成品亮上来瞅瞅_haoDIY

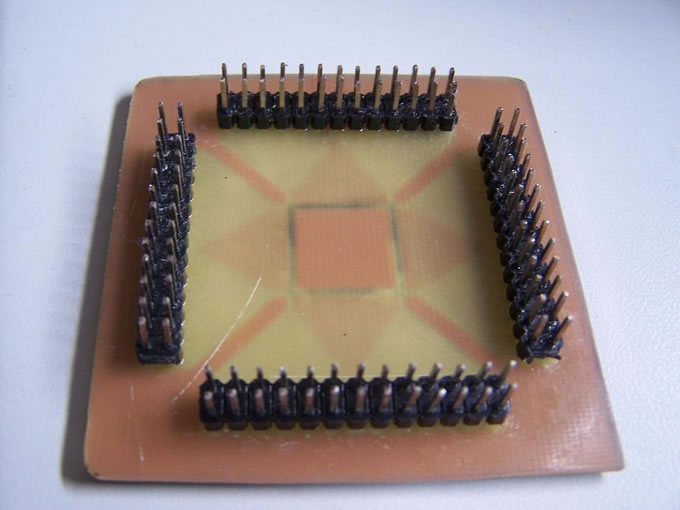

第一次制作，找了不少的制作事例，根据前辈们的经验，偶还是费了好长时间，光热转印不下10次，后来发觉简单的用酒精做表面清洗还是不够，后来加上牙膏研磨，效果就好多了，磨的饿手都好酸，腐蚀用的是FeCl3，大概用了1个多小时吧，不过这过程还是很兴奋的，以下是制作好的，芯片是EPM240，为的是转换一下封装，方便做实验，可惜制作过程忘记拍照了

是热转印做的

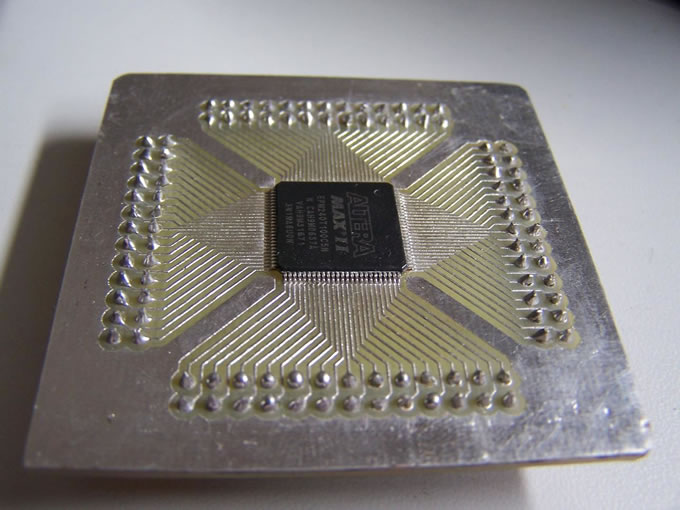

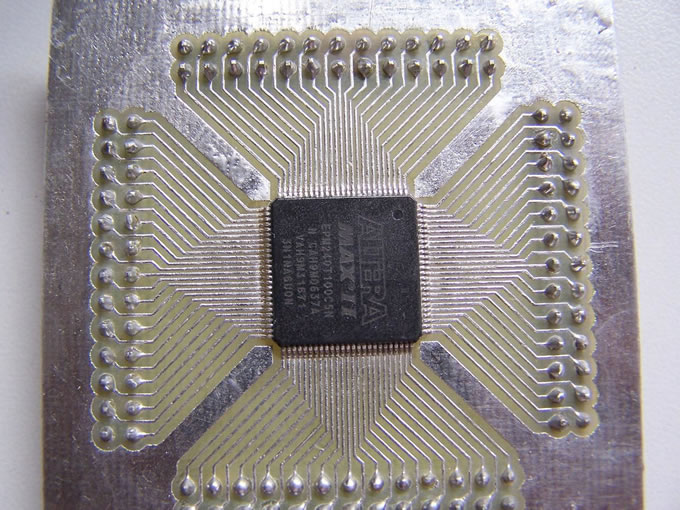

线宽0.3mm，间距0.2mm，做的时候关键是热转印成功与否，转印了大概3到4次，这个过程是需要很小心的，一点点不注意就会将碳粉弄掉，只好重新来过了，腐蚀的时候快好的时候要盯着，因为线细，怕过度腐蚀，这个很关键的

我也不算可以随便做的，有项目需要做才做，不过自己从设计到后期的PCB和产品调试，感觉还是很过瘾的，不过现在自己一般做的PCB怎么看都不好看，与好多的国外的PCB相比，真是差别太大了，一是自己的水平，二是PCB厂家的制作工艺简单，用料次，定制质量较与外观较好的，真是贵死了，所以每次期待自己的PCB赶紧做好，可没次都是失望，郁闷哦 (责任编辑：admin)
