LM317多功能电源，可以输出1.25-12V的电压，可以产生脉冲信号。

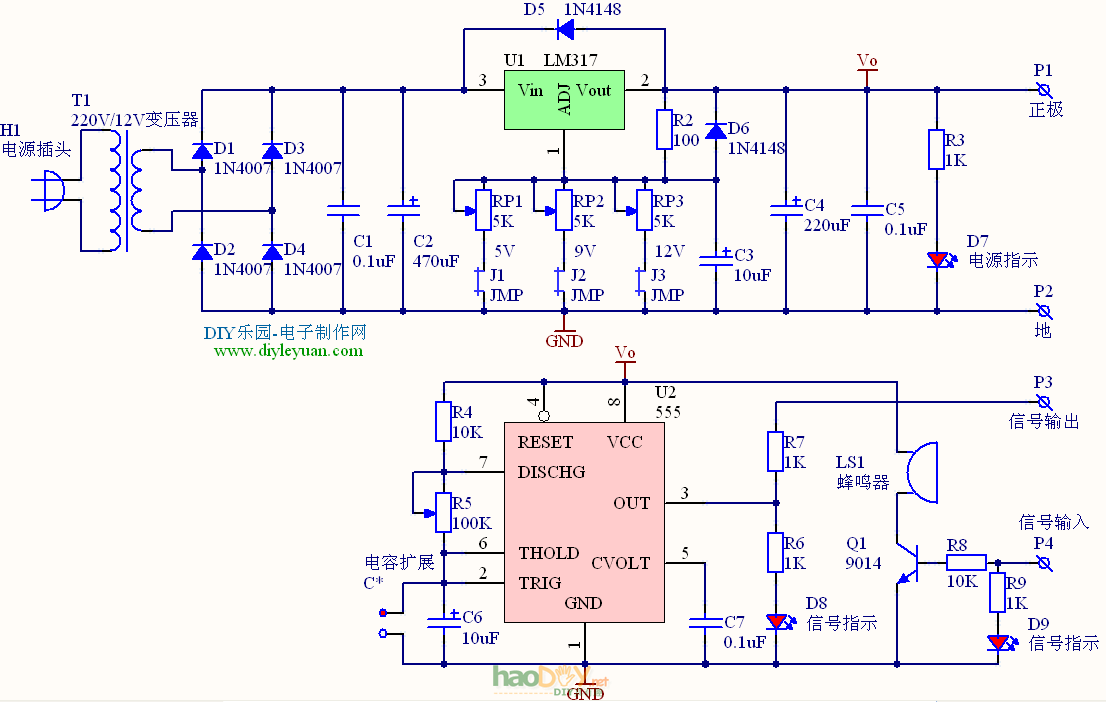

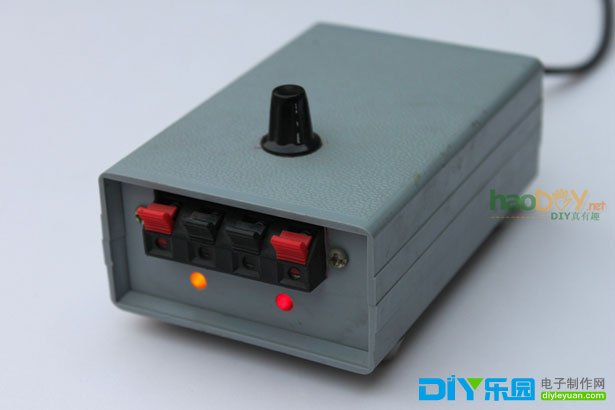

 LM317电源外形  LM317电源外形  LM317多功能电源的电路原理图
电路工作原理：

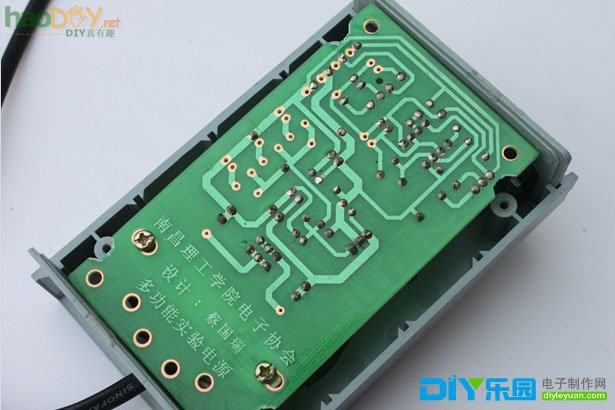

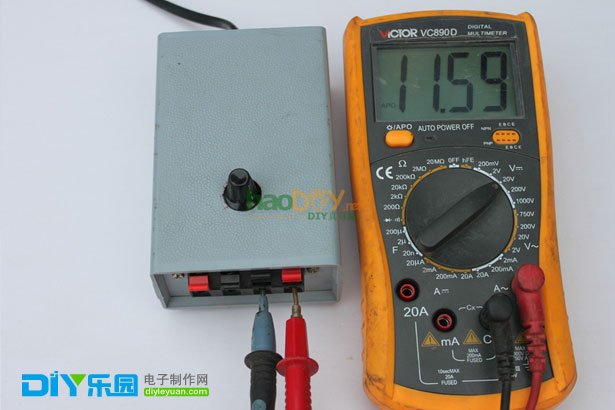

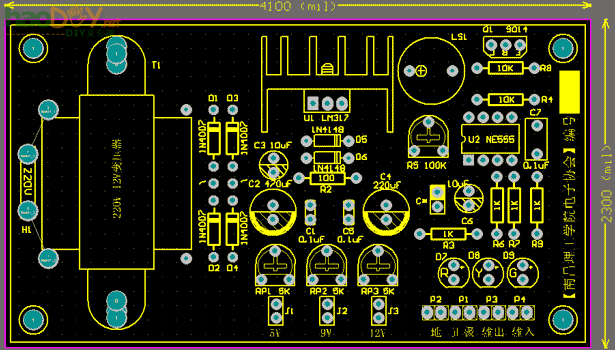

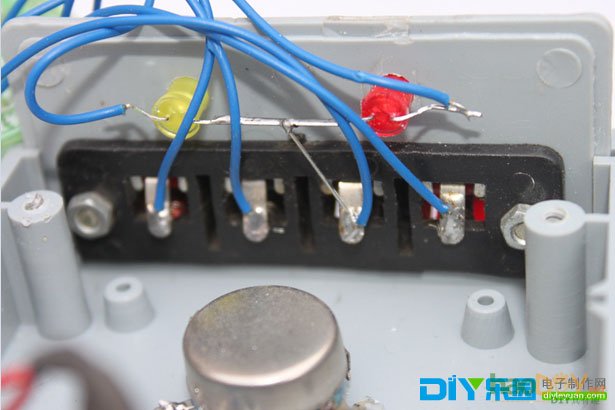

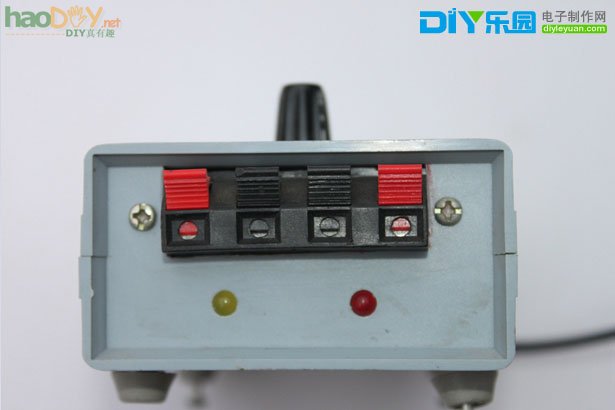

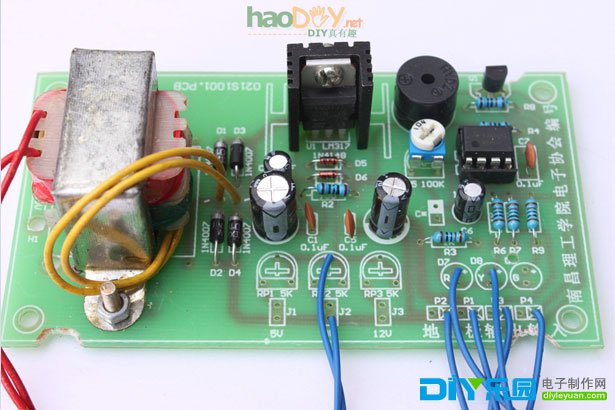

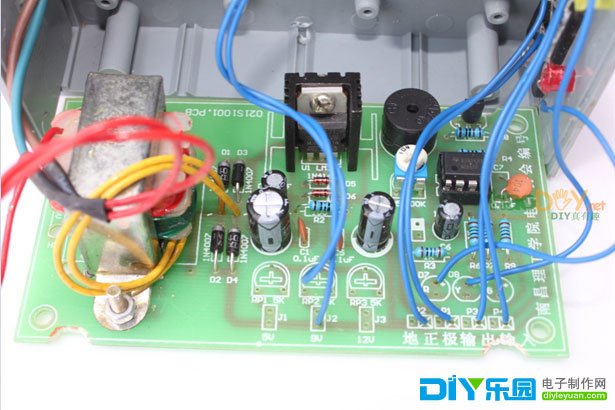

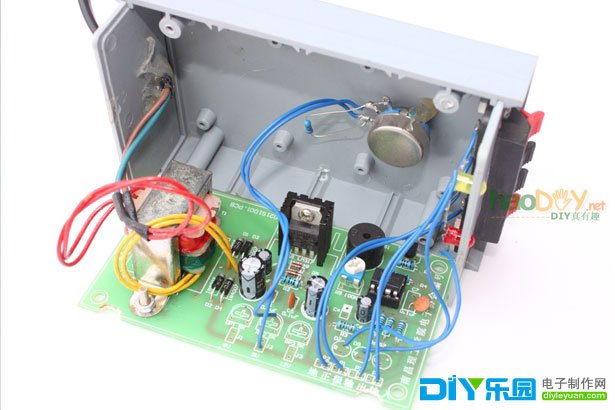

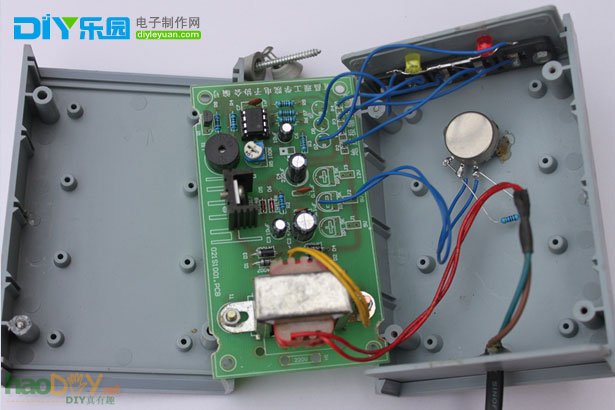

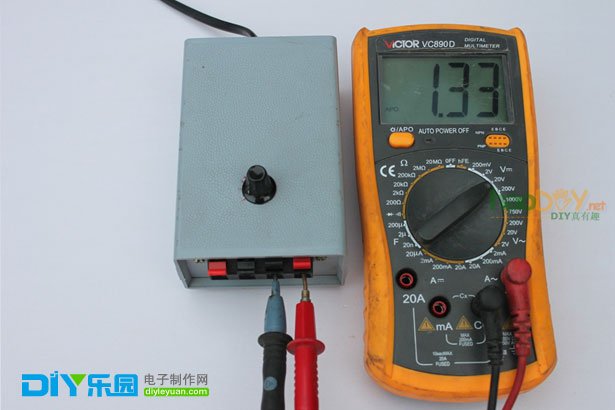

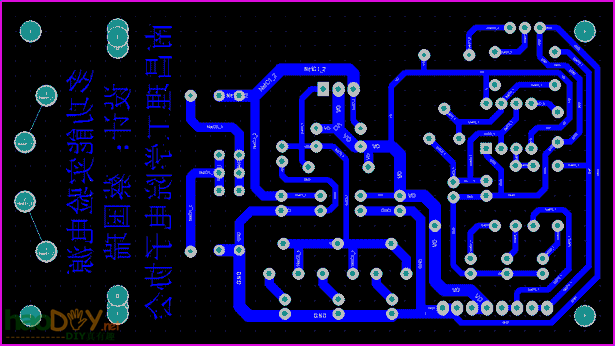

市电经过变压器降压，通过整流二极管整流、滤波电容C2滤波后提供给LM317的3脚输入。LM317的1脚接了三个电位器RP1\RP2\RP3，通过下面的J1\J2\J3对应的跳线可以固定设置输出3种常用的电压，如5V\9V\12V。我制作时因为安装在塑料壳里，所以只使用了一个电位器调节输出电压。D7为电源输出指示灯，P1、P2为可调电源的输出端。 NE555是用来产生脉冲信号的电路，通过调节NE555的2、6脚到地的电容器可以改变信号输出的频率，一般是通过调整电位器R5来调节输出频率，频率通过P3端输出。LS1蜂鸣器与Q1组成蜂鸣器电路。用于检测脉冲信号。脉冲信号从P4端输入。  LM317电源PCB图  LM317电源PCB图  LM317电源电路板  LM317电源电路板  LM317电源电路板  LM317电源电路板  LM317电源内部电路  LM317电源内部电路  LM317电源输出最小电压1.3V  LM317电源输出最大电压12V（因本制作的电源变压器限制，只能输出12V的最大值）
