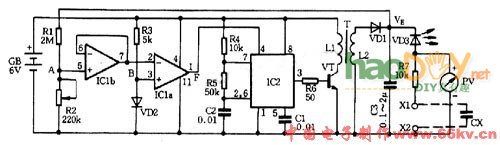

该稳压电源可在3V~2000V之间持续调理,首要用于晶体管的耐压测试或其余尝试应用,整机电路如图所示:
电路中,由IC2(555时基电路)及其外围元件构成方波产生器,振荡频率为20KHz。方波信号由IC2的③脚输出经三极管VT功率放大后输出到脉冲变压器T的低级 L1,由变压器耦合到次级L2经二极管VD2整流,给C3充电,C3两头的直流电压峰值最高可达2kV。 IC1a和有关元件构成电压较量器,由VD2提供其同相端③脚的基准电压0.7V。较量电压取自VE点,再通过度压器R1和R2的A点经电压跟从器IC将分压的A点电压送到IC1a的反相端。事变时,若Va<Vb,则IC1a输出高电位,此时IC2方波振荡器振荡,C3被充电,电压VE上升,当 VE上升到使VA>VB时,VF呈现低电位,IC2停振,若C3上电压再次降落时,即VA<VB,这时方波振荡器再次振荡,又给C3充电,云云轮回,到达输出电压VE在3-2000V之间持续可调稳压的目标。 直流输出电压从电路中的X1和X2两头输出作被测器件的接口端。IC为为LM324,IC2为NE555。VD1反向事变电压大于 2000V,VD2为任一型号的硅整流管。脉冲变压器T的铁心选用铁氧体原料,尺寸为E-7,绕制时先用0.17mm漆包线在L1上绕30匝,后用 0.09漆包线在L2上绕满为止(约莫1200匝)。 L1、L2均用排绕,层间加聚乙烯薄膜。L2的两根引线应分隔一些。电容器C3耐压应大于 2000V,可选用C404M型高压瓷介电容器。VT的B>100、Icm>700mA,可选用3DG130、8050等。调试时若输出电压只有 40--50V,只需把L2两头对换即可。别的元件如图标注。 (责任编辑:admin) |
