7800系列三端稳压集成电路广泛用于各种电子电器电路中用作电源稳压，它的输出电压是固定的，但如果对外围电路稍作改动就可以是一个不错的连续可调稳压电源，用作实验检修之用完全可行。

制作之前需了解：7800系列三端稳压器按输出电流区分有三种系列，分别是78L00系列最大输出电流0.1A；78M00系列最大输出电流0.5A；7800系列最大输出电流1.5A。三端稳压器输入输出压差要大于2V。7805－7818的最高输入电压不能超过35V，7820－7824最高输入电压不能超过40V。

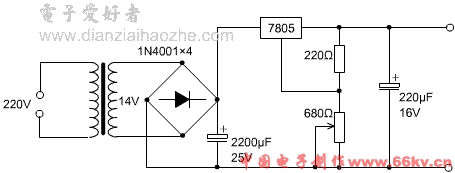

这里选用7805制作了一个5V～12V连续可调的直流稳压电源实例。图中R1、R2的取值决定了输出电压的可调范围，按照图示取值可在5～12V稳压范围内实现输出电压连续可调。

最高输出电压受三端稳压器最大输入电压及最小输入输出压差的限制，7805最高输入电压为35V，输入输出压差要保持在2V以上，因此该电路中由于稳压器的直流输入电压约为15V，所以该电路的输出电压最大值设定为12V。
