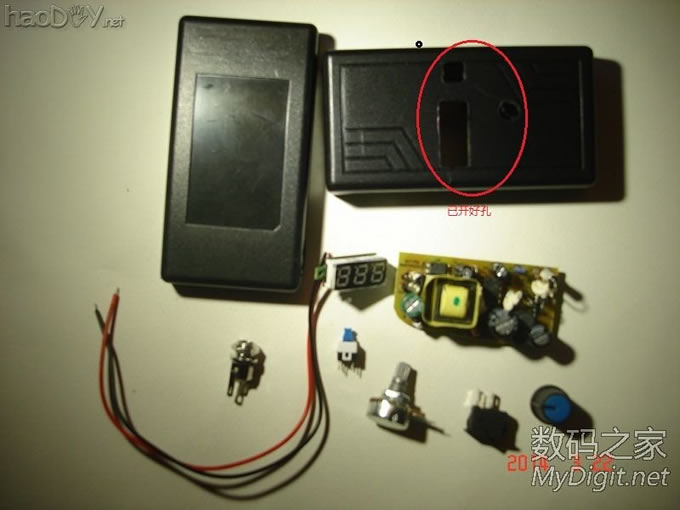

近日，对开关电源改电压突感兴趣，于是再次做了一个更加小巧的可调电源。 所用原件全家福，外壳已开好空。

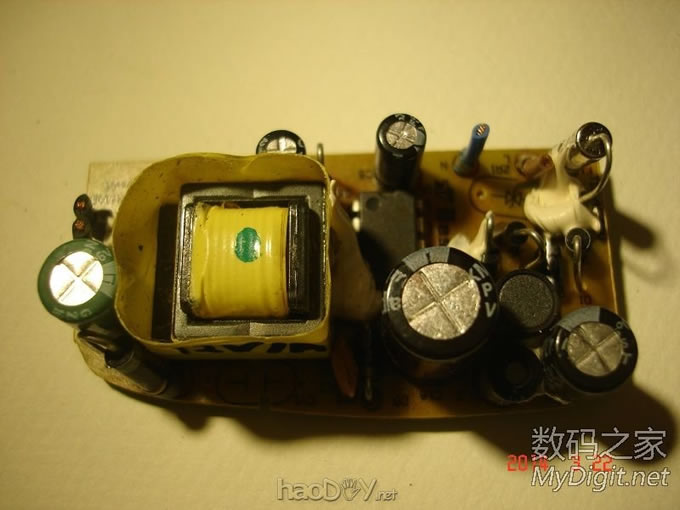

12V1A开关电源

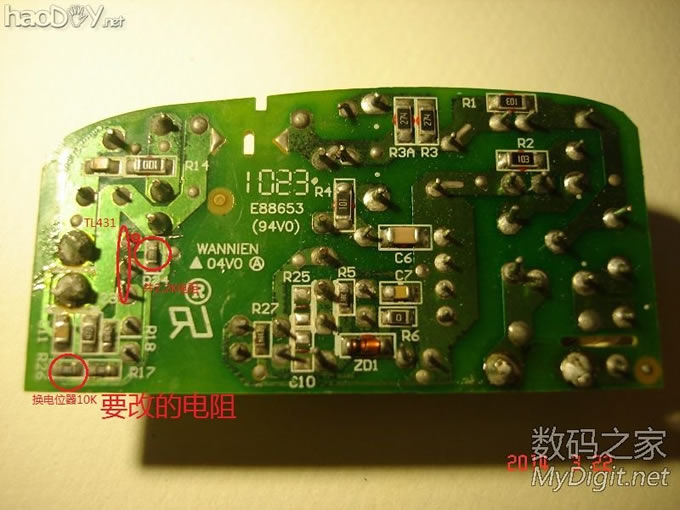

找到431的取样电阻

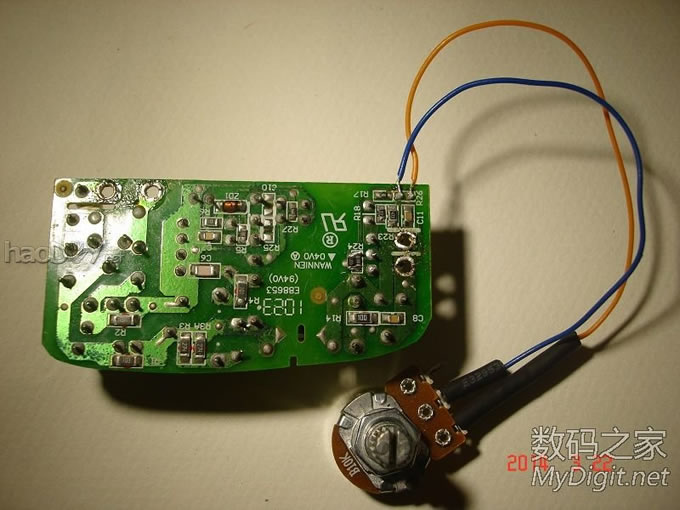

换成电位器，经试验，可以输出电压为3.2V-15v。 范围已经够大了，为避免电源停振和损坏，就不超出这个范围了。

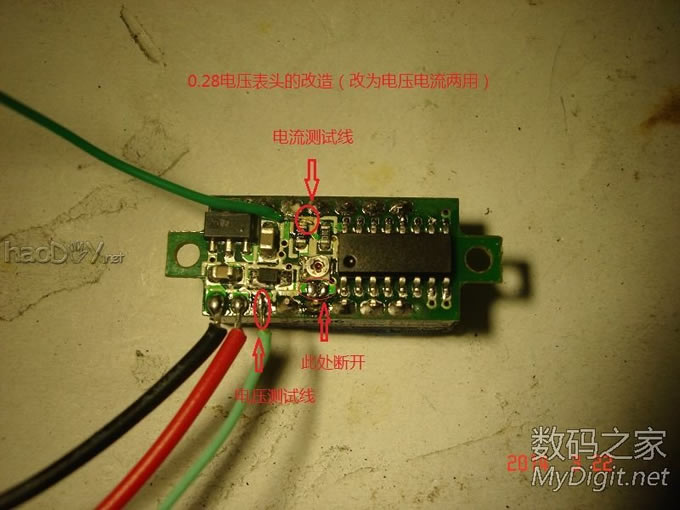

现在开始改电压表，如图：

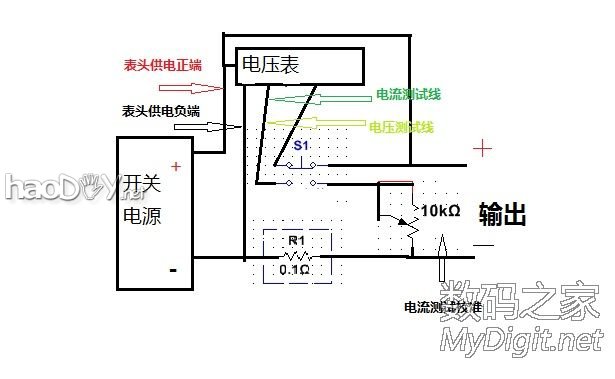

简单接线图，画得不好，勿笑！S1开关按下时测电流，复位时测电压。 表头取样比为0.66，也就是R1上流过电流为1A时，表头显示为0.66A， 故加入10K可调电阻进行校准。

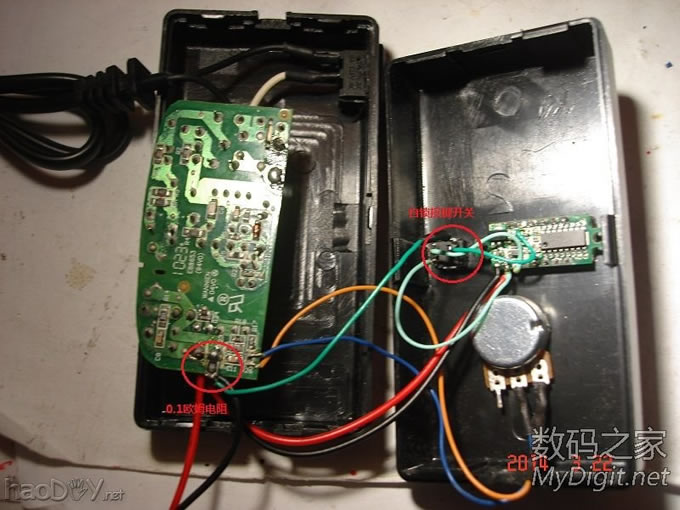

总装，0.1欧采样电阻尽可能靠近电路板，以降低线阻。

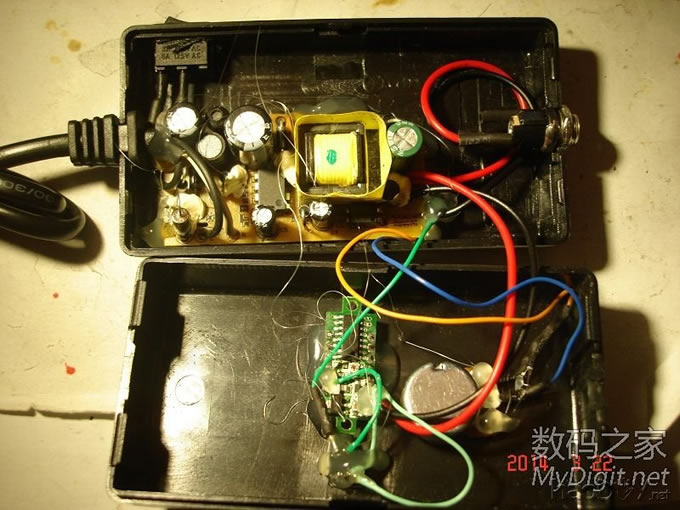

上胶固定

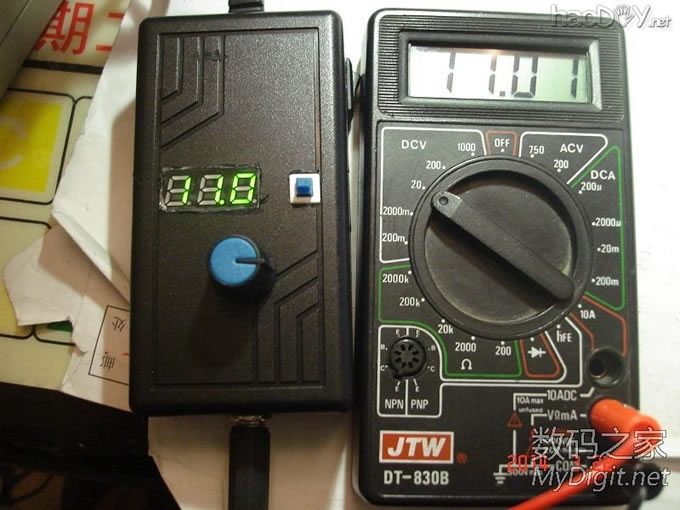

输出11V

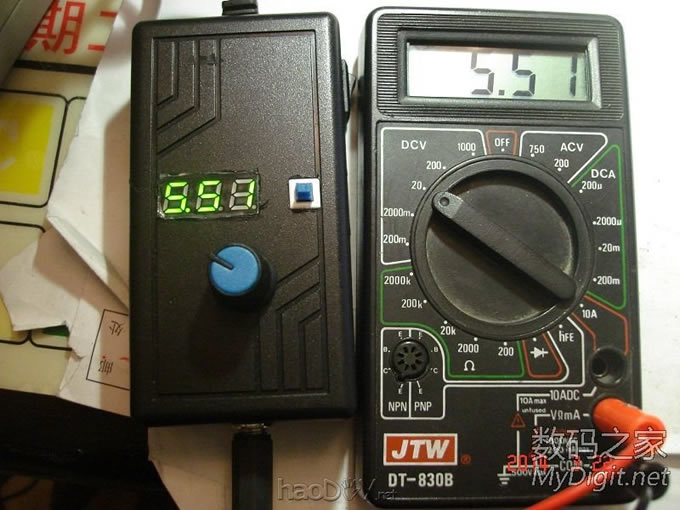

输出5.51V

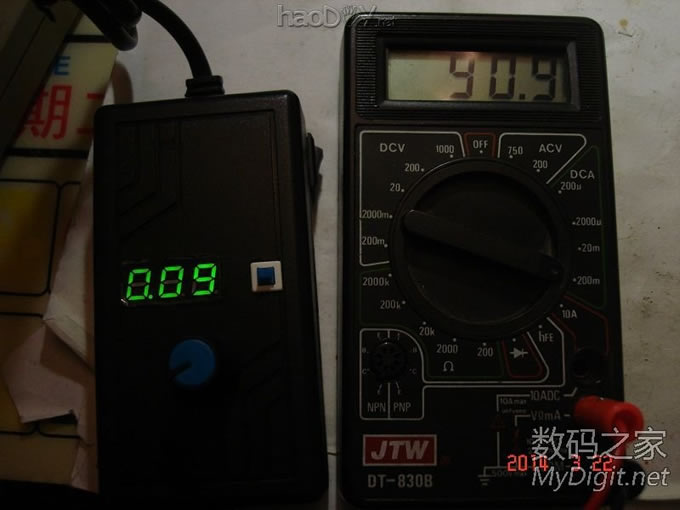

按下蓝色按键开关，进行输出小电流测量，90毫安

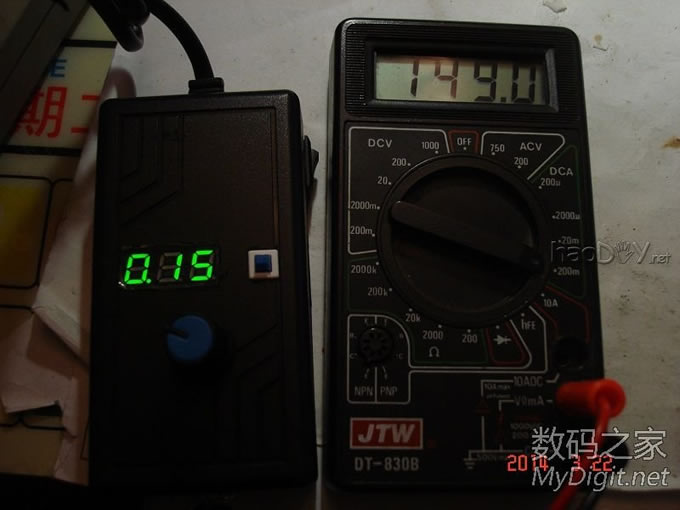

输出小电流测量，150毫安，表头测量精度还不错。

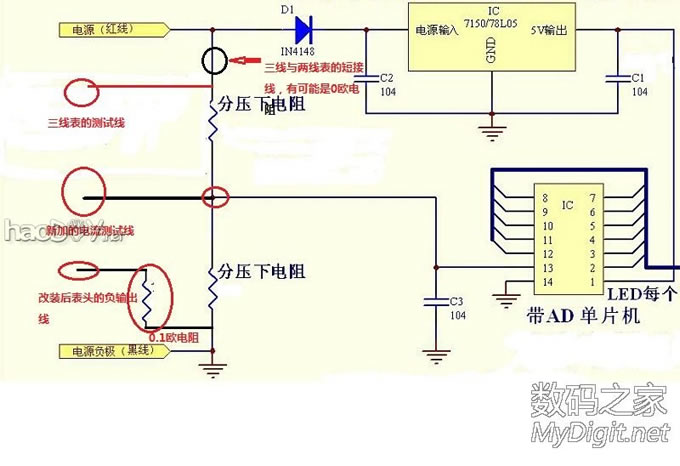

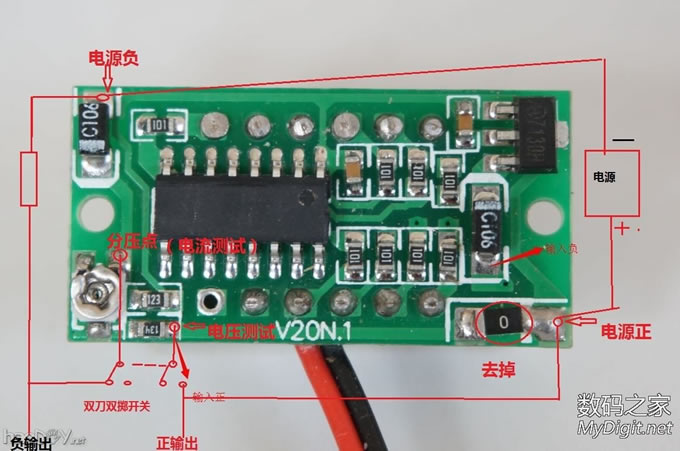

最大输出电流取决于开关电源，12V时最大输出1.2A，再大就保护了！ 此帖发布后，收到很多朋友的求助，大多对改电压电流表提出问题，在此做一详细讲解，并附上另一种表头的改法，大家应该可以触类旁通。 每种表的改法不一样，最好买两线的，元件都在背板的那种（可看到单片机的），这样好改一些（不用拆数码管)。我买的是4.8元两线的。顺着正电源线找（三线的表就顺着测试找），可以找到和测试线短接的地方（有些表是用一个0欧的电阻短接），把它断开，再往下找到分压电阻的分压点，一般是单片机的13脚（14P单片机）或者15脚（16P单片机），接出电流测试线，剩下的步骤参见帖子的表头接线图。 下面附上改表的详图：  另一种表头的改法：
