二进制直流稳压电源

时间:2013-04-10 15:45来源:www.crystalradio.cn 作者:tth 点击:
这是N年前DIY的一台二进制调压的直流稳压电源,调节范围是从1.5伏至22.5伏,以1.5伏步进,输出电流1.5安,短路保护1.8安。 直流电压的调整只需将相应电压指示的扭子开关往下扳,下面的指示灯会亮,总的输出电压是各挡之和。例如要想得到4.5伏的电压,将1.5伏
这是N年前DIY的一台二进制调压的直流稳压电源,调节范围是从1.5伏至22.5伏,以1.5伏步进,输出电流1.5安,短路保护1.8安。
    直流电压的调整只需将相应电压指示的扭子开关往下扳,下面的指示灯会亮,总的输出电压是各挡之和。例如要想得到4.5伏的电压,将1.5伏和3伏挡向下扳,其余都朝上。
    交流隔离输出0-300伏,设计功率为120瓦,有过载指示。
    该机经我仔细调试,各挡输出电压很标准,是我修理电器的得力助手。
    过去的岁月,也不知怎么有那么大的兴趣,很DIY了几样东西,例如为了检修和调整收音机自制了高频信号发生器,还有什么在线测试仪什么的---
    现在年纪也大了,已然没有以前的那种热情了。

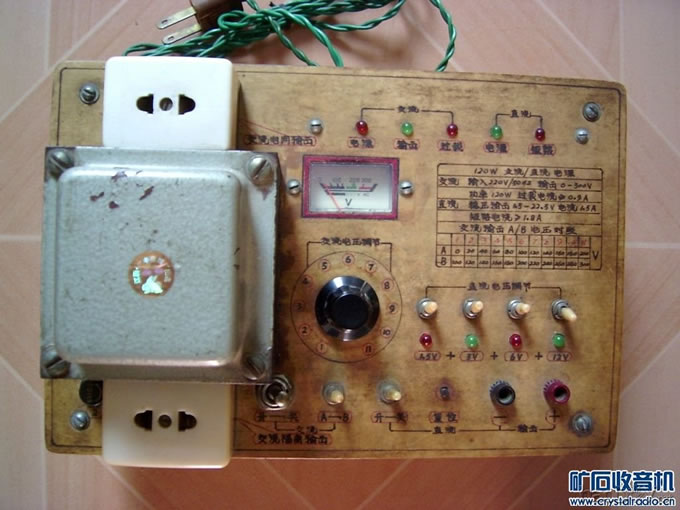

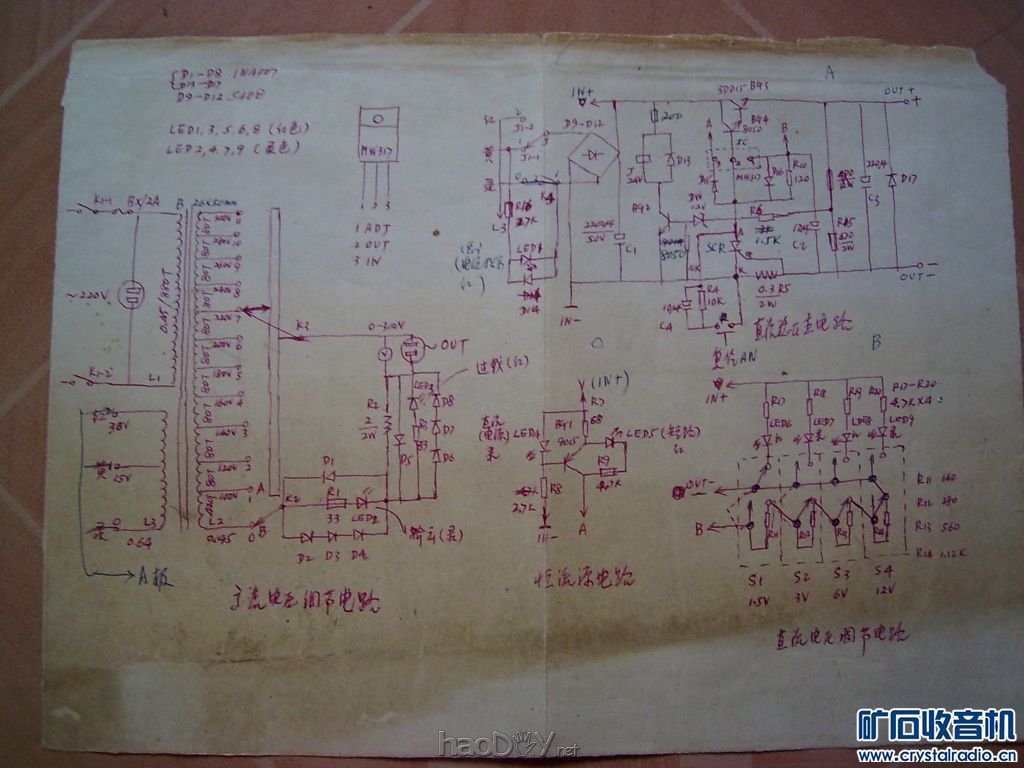

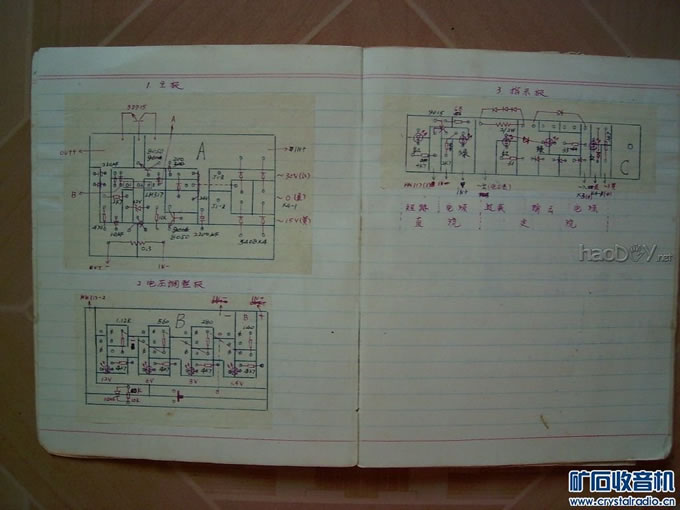

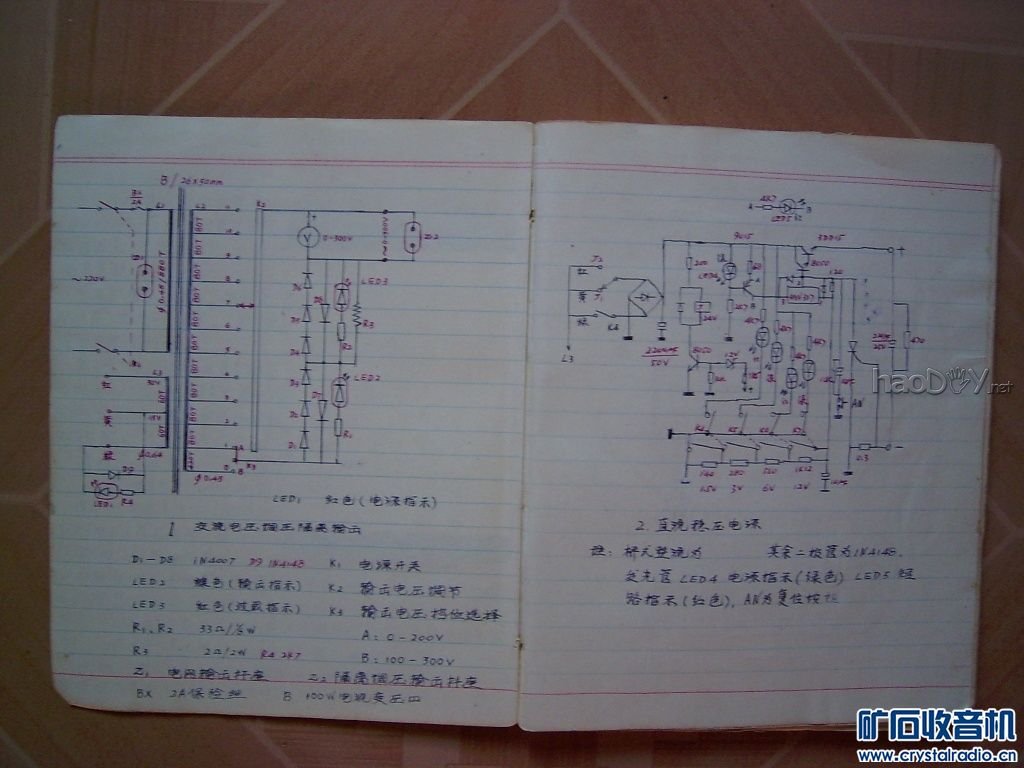

    下面传这台电源的图片,另外将我当年我制作时画的几张草图也一并传上,这些草图也没有整理,仅供参考。(图纸补几张大一点的




二进制直流稳压电源






二进制直流稳压电源






二进制直流稳压电源






二进制直流稳压电源 (责任编辑:admin)
