该电路回收可控硅调压道理对市电举办降压，并通过自动节制不变于此电压，然后通过升压变压器输出不变的220交换电。因可控硅调压是通过对交换电波形的切削来完成的，以是输出的交换电波形会有失真，对电源质量要求高的用电器不得当行使本稳压器。

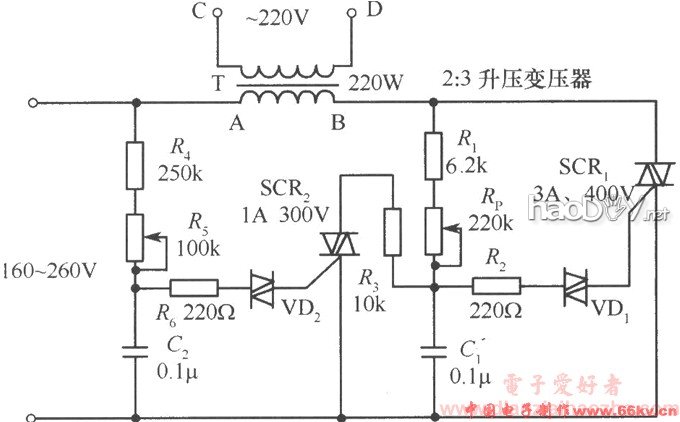

　　该稳压器的电路道理如图：

制作升压型220V可控硅交流稳压器

由双向可控硅构成交换调压电路。当市电电压小于220V时，双向可控硅SCR2节制极上的电压也随电网电压减小而低落，致使双向触发二极管VD2导通角变小，C1两头电压上升，从而使双向可控硅SCR1节制极电压升高，使输出电压上升。反之，输出电压降落，到达稳压的目标。SCR1和变压器是首要功率元件，可按照负载功率选定。
