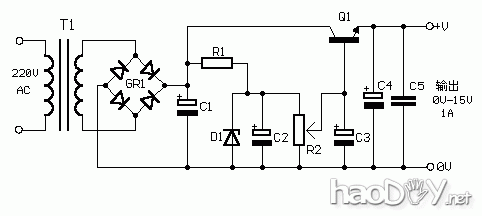

这是一个很有特色的电源电路。它不只电路简朴，且造价低廉，制作也很是简朴。因为都是一些常用器件，很得当电子喜爱者仿制。电路输出0-15V持续可调，并可输出1A的电流，很得当我们做浅显的尝试电源。由R2实现电压调理，Q1在大电流输出时（如1A电流）必须加散热器。其余器件选择请参考附表。

R1= 56R 2W
C5= 100nF 100V

R2= 330R 线性电位器 GR1= 4 X 1N4007

C1= 2200uF 35V Q1= 2N3055

C2= 100uF 35V T1=220V@18V 1.5A电源变压器

C3= 10uF 25V D1= 18V 1.5W 稳压管

C4= 220uF 25V
