1.25～27V的可调稳压电源电路回收高精度集成稳压芯片LM723构成，其它增进由NE555组成的短路指示电路。本稳压电源有如下特点：

(1)输出电压在1.25～27V范畴内持续可调。
(2)具有限流掩护成果，当负载电流≥6.5A时，LM723 内部限流电路启动，从而掩护稳压电源。
(3)输出电压不变，负载电流0～4.5A范畴内，输出电压变革≤0.03V。
(4)具有短路指示成果。用NE555时基电路组成短路指示振荡器，在输出电压存在时，555不振荡，LED常亮，当无输出电压(输出端短路)时，555发生振荡，LED以0.5～1Hz的频率闪烁。

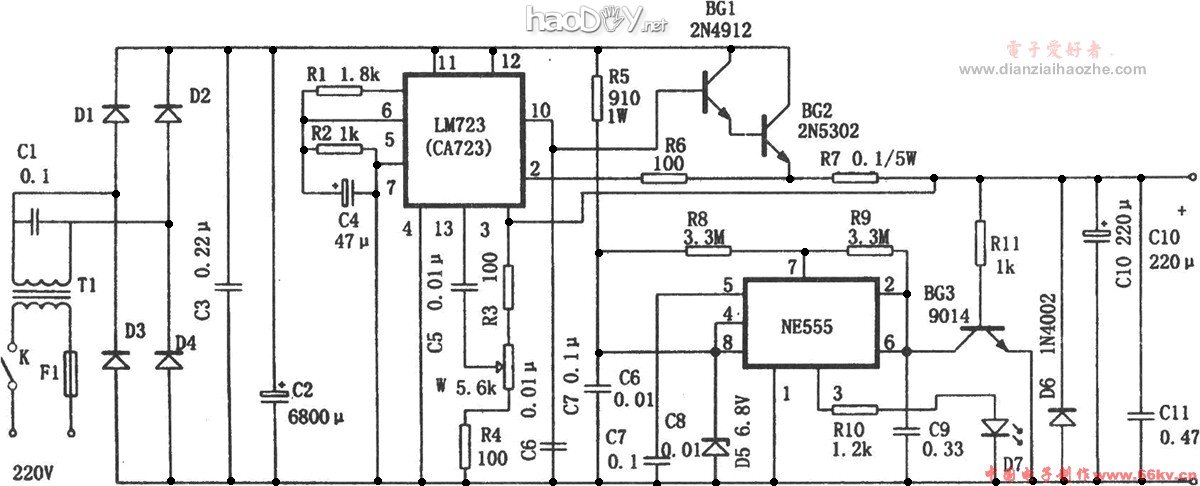

以下是1.25~27V可调稳压电源的电路图
