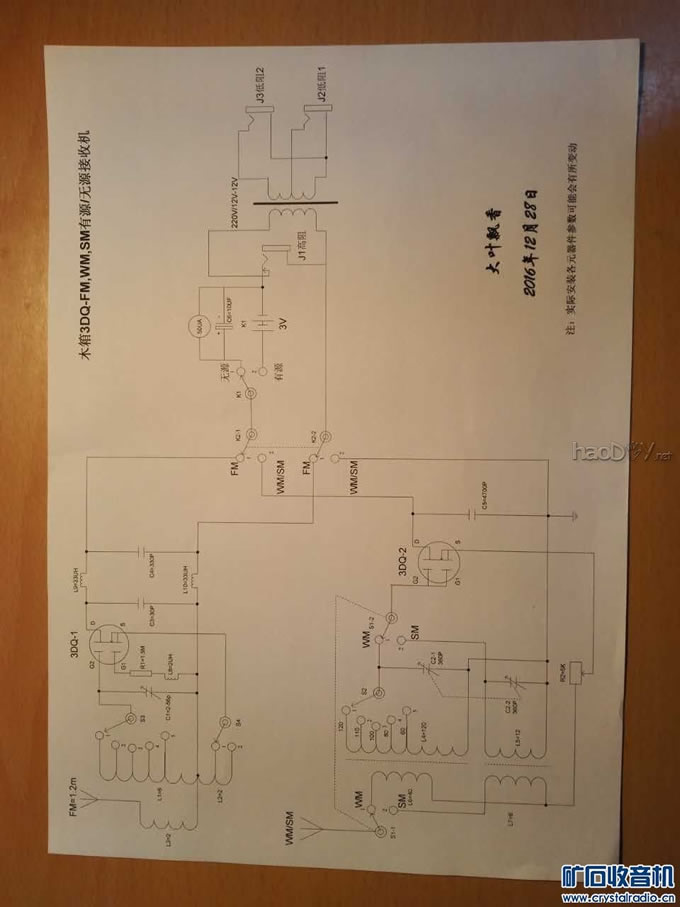

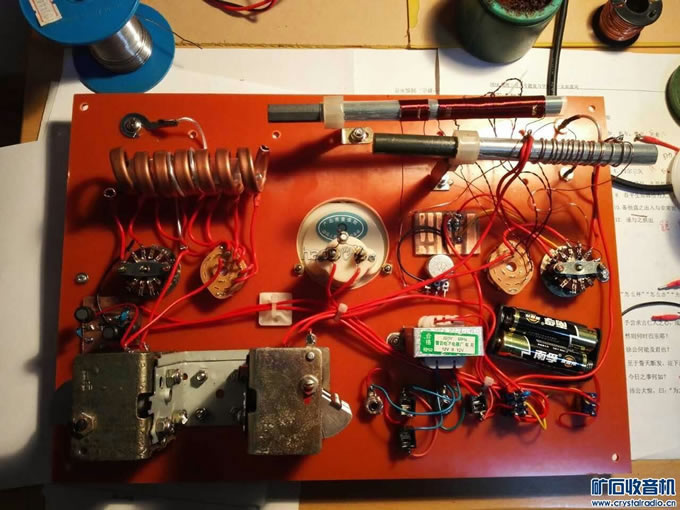

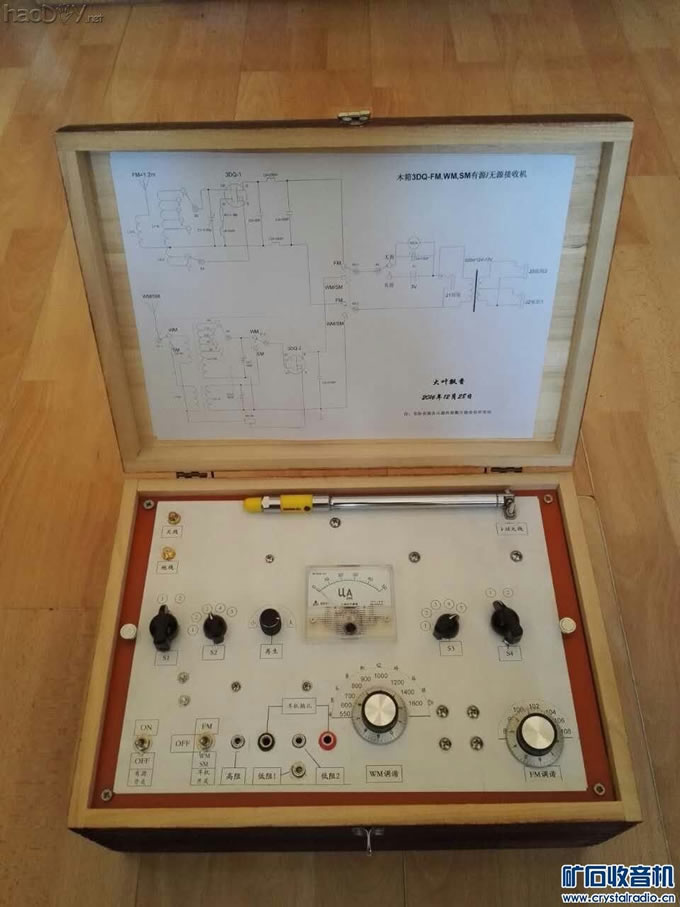

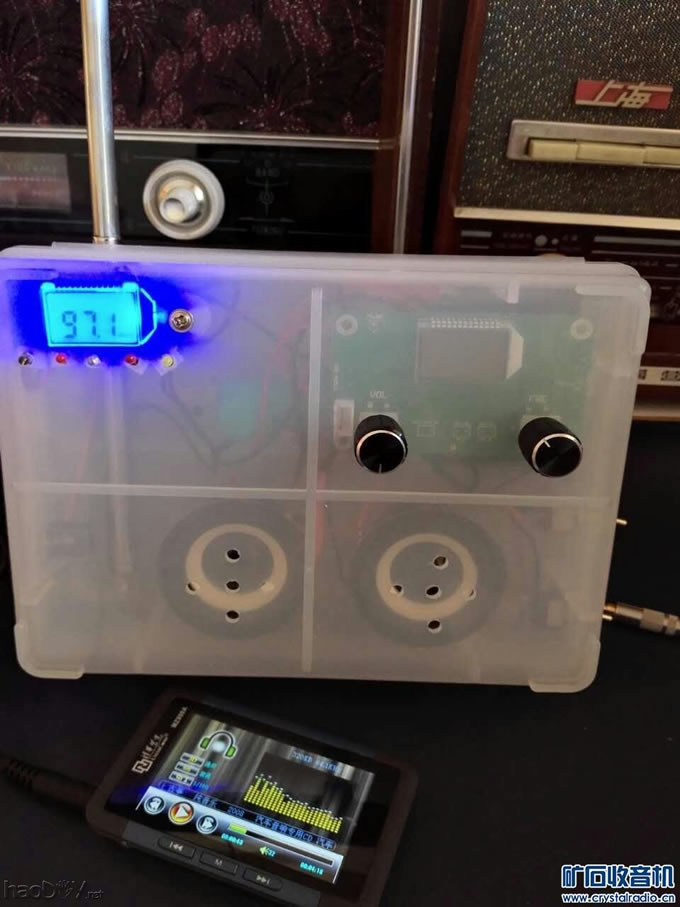

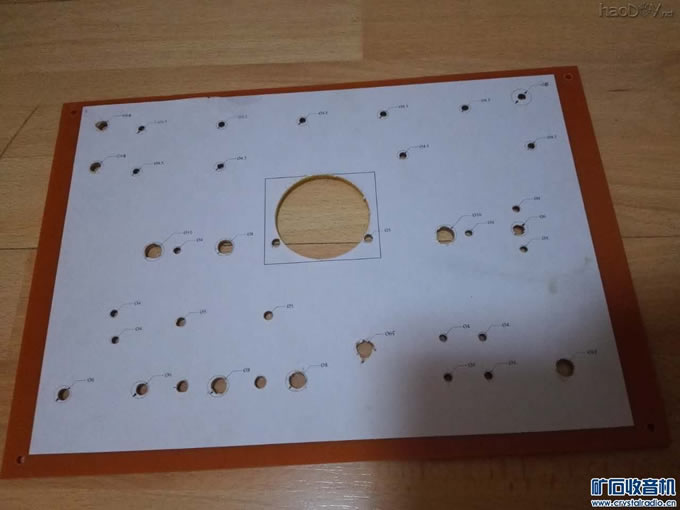

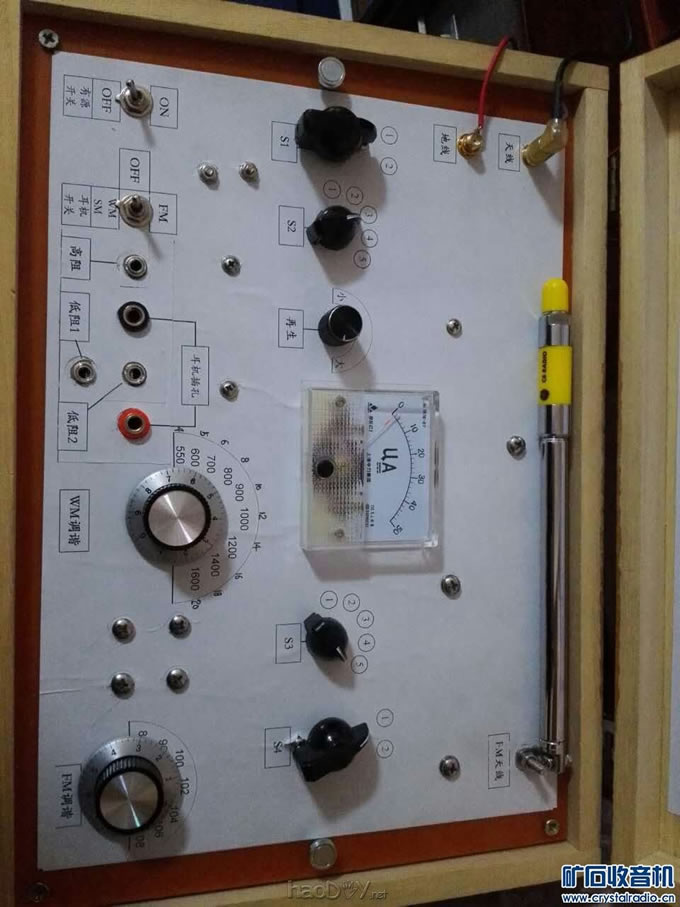

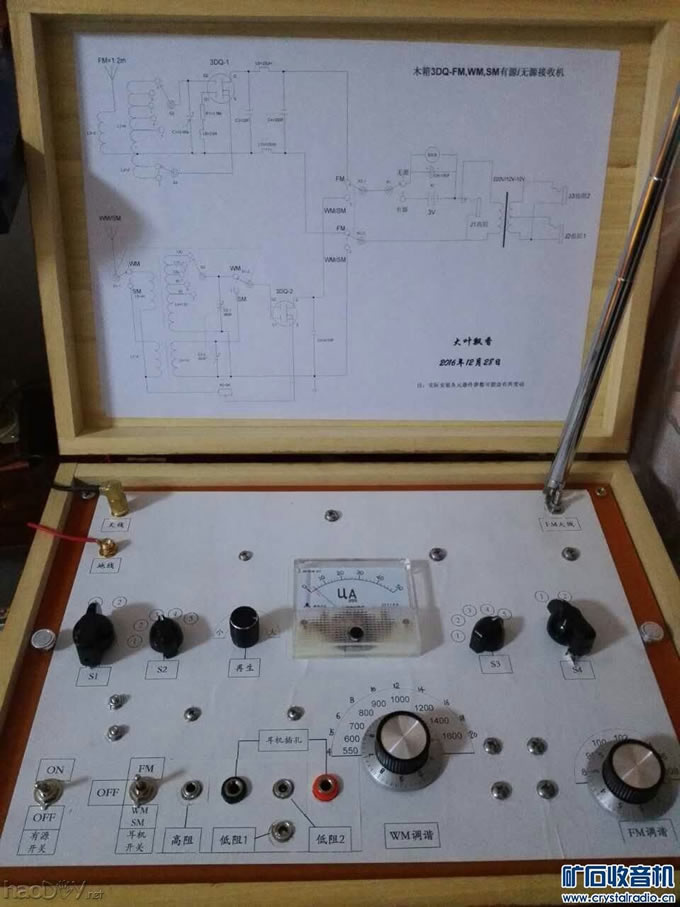

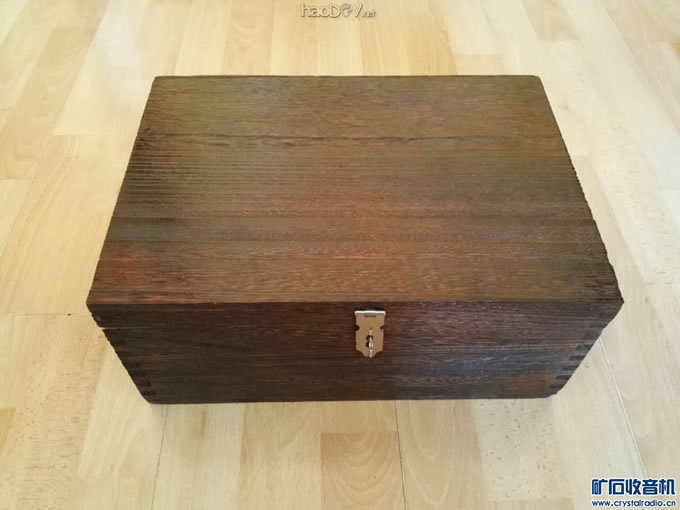

亲自动手做个多波段矿石机是我很长时间的梦想，虽然小时候玩过最简单的矿石机，上学时就放下了。随着社会发展，接受的电子产品越来越多，设备越来越先进，但从来没有忘却那黑黑的小耳机，现在又要重拾儿时记忆，开始喜欢上了各种收音机，尤其是矿石机。 从网上买小木箱和元件开始准备到制作完成经历了一个多月时间，昨天终于完成了，看似简简单单的矿石机，制作起来还是很耗时费力的，就一把手电钻，毕竟是纯手工，难免有点粗糙。之所以起名叫接收机，是因为采用了两节1.5V电池给3DQ供电来增大接收效果和音量，但要是关闭电源开关就是纯纯粹粹的矿石机，也是想尝试一下有源矿机的效果，经对比，还是不错的。 具体参数我就不说了，都在图纸上，因为是第一次做这么“复杂”的矿石机，虽然也用了电感量计算等软件辅助，可我是初学，有时也一知半解的，照猫画虎，如有错误请别见笑，欢迎指正啊！本电路参考了论坛hhyy99，llllllxing，大千世界，爱捣鼓无线电，mak1939等各位老师、老前辈的帖子，利用业余时间一边学习，一边画图，一边制作，总算完工了，再此表示感谢！ 接收效果：调频接收到一个本地区94.1兆赫电台，声音微弱，主要是本地属郊区，本地台功率很小，拿到电视台附近声音清晰。（因为前段时间做过一个调频矿石机，接收效果做对比基本一致，用自己改装的调频发射模块发射音频，接收良好，声音很大，可变和线圈匹配不算很好，88-103段收音清晰响亮，104-108段收不到）。调幅中短波收到很微弱一个台，听不清，全段都是嗡嗡的交流声，我用的是室内大环天线和一个室外1.5米拉杆天线串联接到机子上试听的，效果不是很好，所以说，矿石机接收效果关键还是在天线上，有空一定拿上机子去市里公园试听，以圆孩提之梦。
