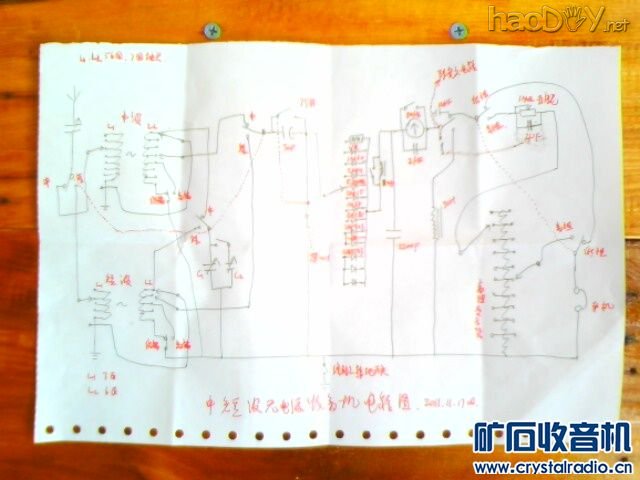

今年夏天就开始计划做这个机器，由于太忙大多时候都是只能晚上时间来做一会，用了很漫长的时间，终于做完了，赶来参加本次大赛。这是一个木箱子，长400mm宽259mm高260mm，可接收中波，短波，通过闸刀开关方便转换；可单回路也可双回路，每个回路有3个分线器，一个是双回路天线分线器，一个是单回路天线分线器，一个是检波分线器，调谐线圈加了高端低端选择开关，调谐回路加了接地选择开关，检波用多个2极和矿石通过分线器选择，检波后加了高频扼流圈通过开关控制接入和退出，本机还采用75#电路，陈宪文先生电路，班尼电路通过开关控制接入和退出，自由组合成多种形式的电路，输出是自制的高租变压器通过2个分线器调节输出，有2个耳机孔，可以插一个耳机也可插2个耳机2个人同时听。 所用元器件： 机壳是松木板做的，刷的清漆（从柴火堆里捡的旧木板，但都是红松和白松的）； 线圈是特氟龙多股镀银线绕的，线圈架是大可乐瓶，中波用1平方线共绕56圈每7匝抽头，短波用1.5平方线绕6圈每匝抽头； 分线器共9个，1个是拆电阻箱铜分线器用做检波2极管，其余8个用铜螺丝自制的； 空气可变共3个，1个4联并联后用做天线输入，1个军机镀金双联用做主调，1个50p铜联用做75#电路； 开关，1个铜的四刀双掷开关，9个老卫星开关； 高频扼流圈2个，1个8mh，1个在一小段中波磁棒用0.1的线绕2000多圈自制的； 二极管手头只有，拆u头管，1n60,2ap9,2ap15,1n34，bat85,2ap9x3,2ap15x3，还有自制矿石架（没有矿石）； 电容器，拆电磁炉的2uf电容4个并联做陈宪文电路电容，1个2uf铝罐和0.2uf电容做电表电容，2个2uf的老电容做班尼电容； 50ua双向电流表1块； 高阻变压器2个，仿t725自制的，1个做陈宪文电路的电感，1个做输出； 耳机2个，1个是6x600欧话筒芯耳机，1个是军用舌簧耳机； 收听情况； 中波本地几个台都能收到，选择性灵敏度均好；短波晚上台多，收到过nhk日本，加广，朝鲜，中国国际，中国之声，宗教，外国话；机器刚刚做好以后慢慢试听……； 欢迎各位前辈老师坛友交流指教，谢谢
|
