本帖最后由线圈加矿石于 2012-1-2 10:00 编辑

周未收到老柄摇风兄送的古董双连,元旦放假无事,搬出小超声波凊洗噐,清洗双连,有图有过程:
超声波洗双连

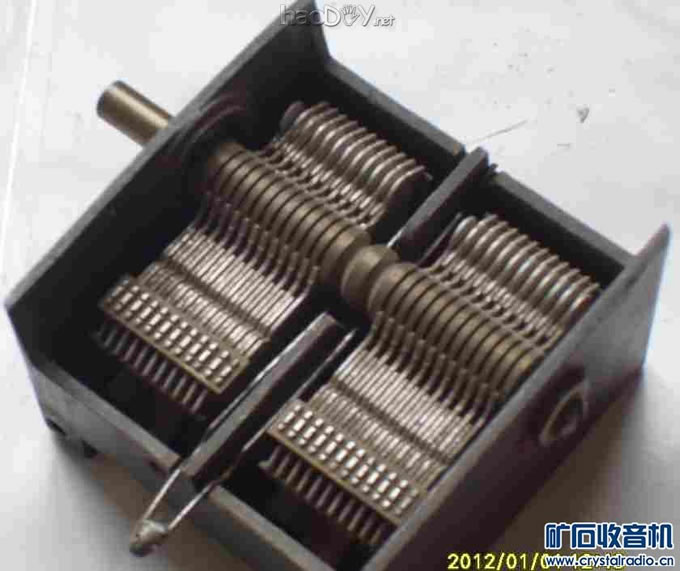

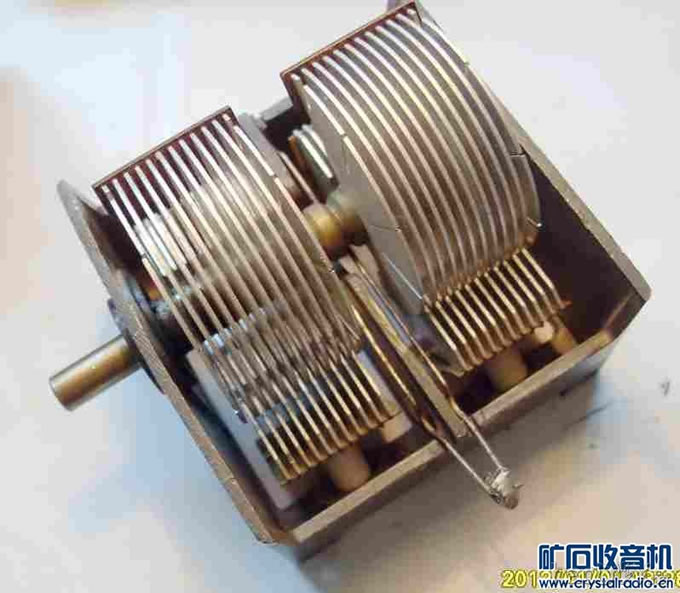

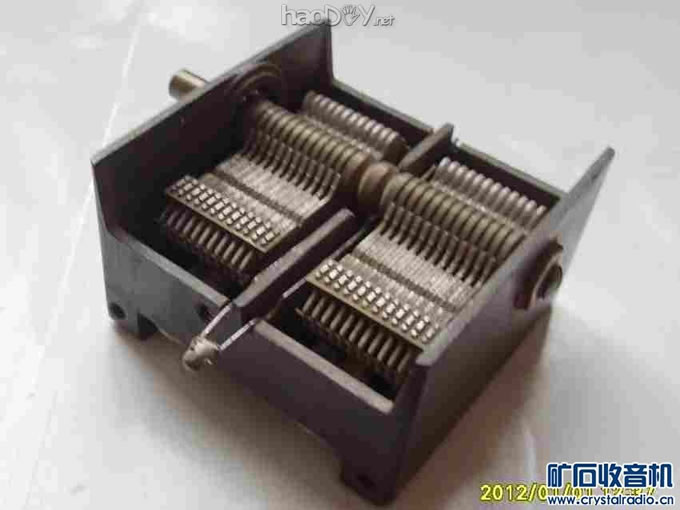

老柄摇风兄送的古董双连
超声波洗双连

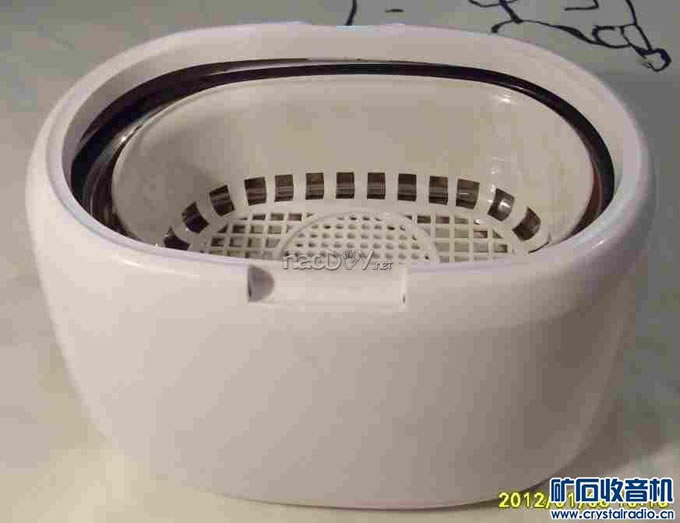

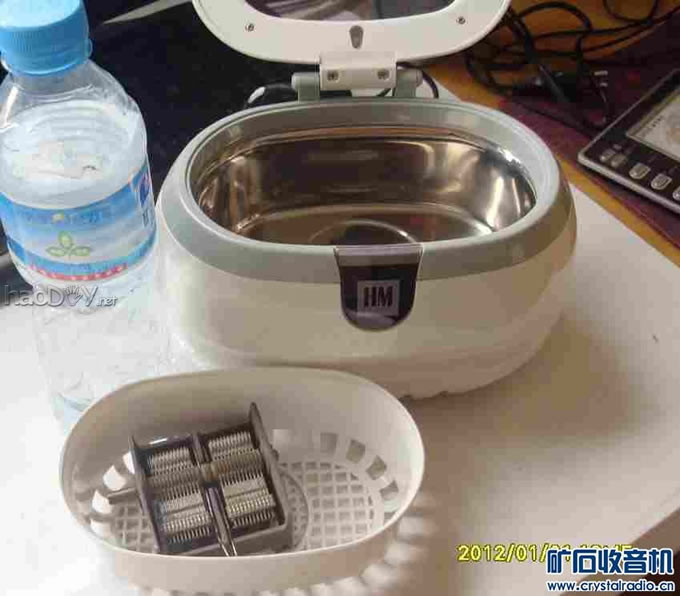

小超声波清冼器,用纯净水冼(蒸留水更好,但成本高),不放清洗液(怕残留物更难收拾).
超声波洗双连

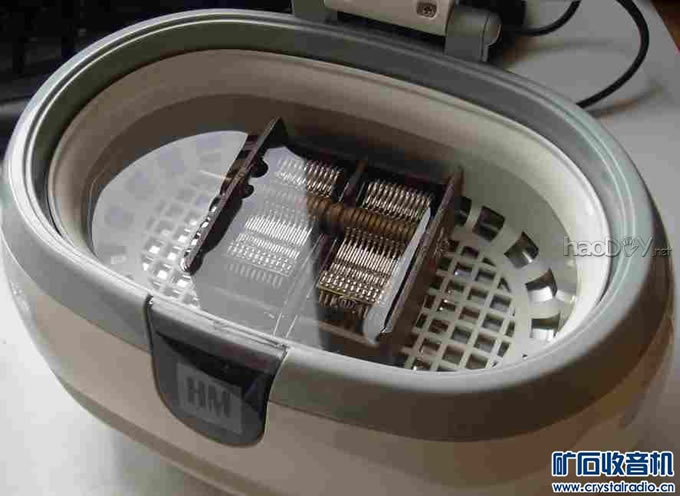

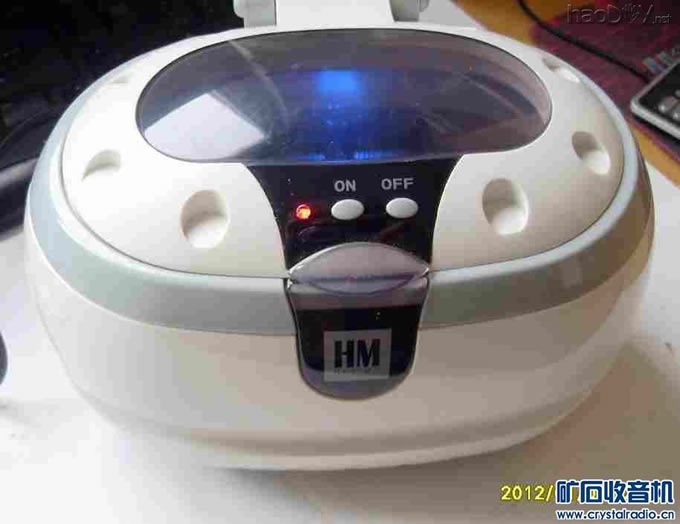

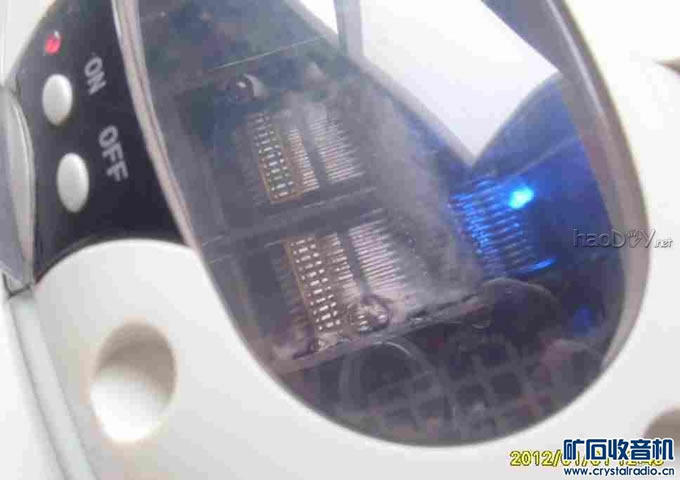

开机清洗,尘灰冲出,5分钟结束,把双连倒过来放,再洗5分钟.
超声波洗双连

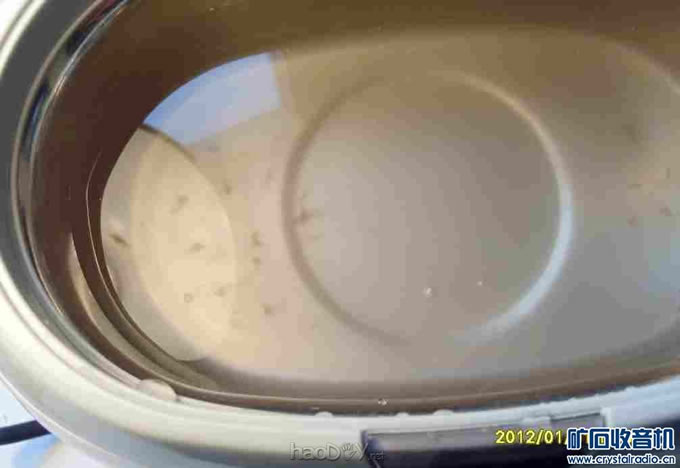

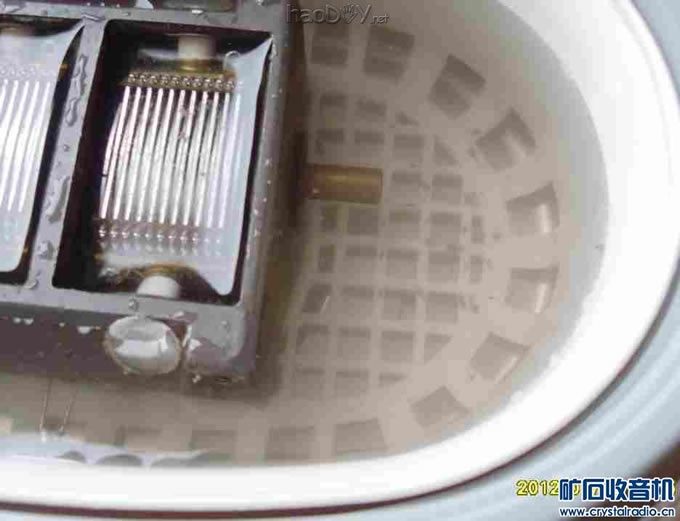

水中看到淸洗有效果,
超声波洗双连

洗下来的灰尘,

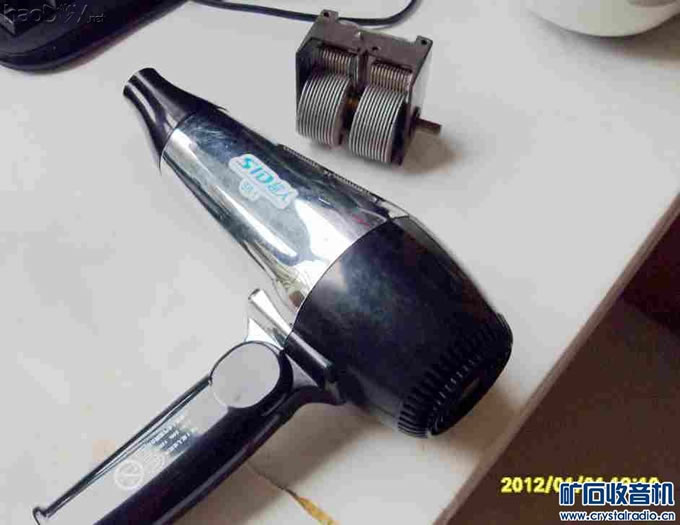

脱水,后用吹风吹(注意温控,渐吹)干.
超声波洗双连

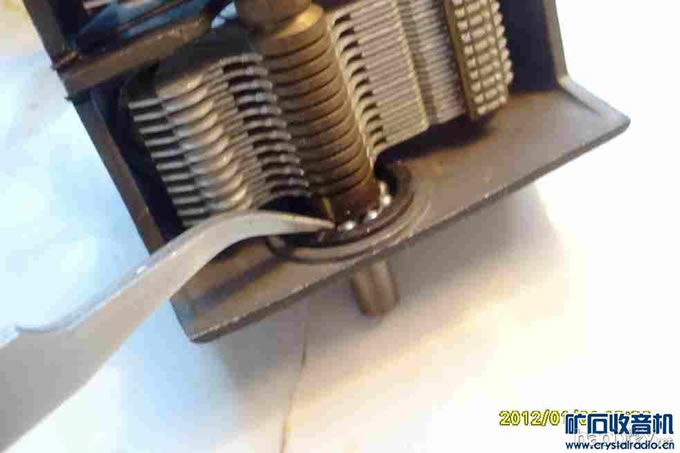

加一点润滑脂,少一点...

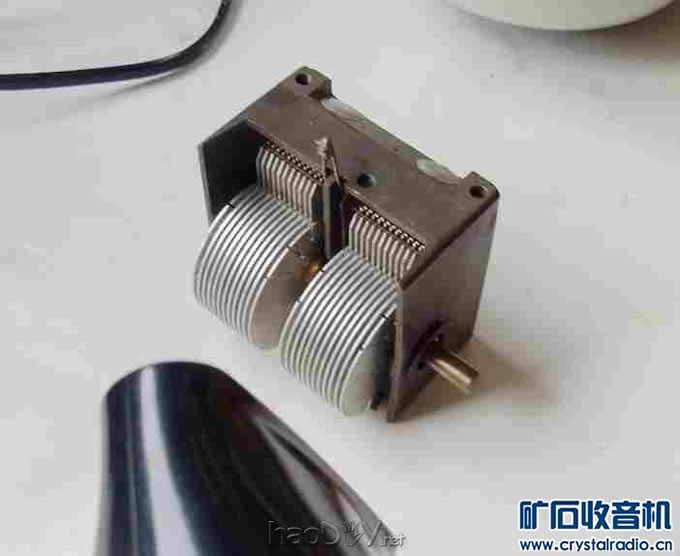

整旧如新

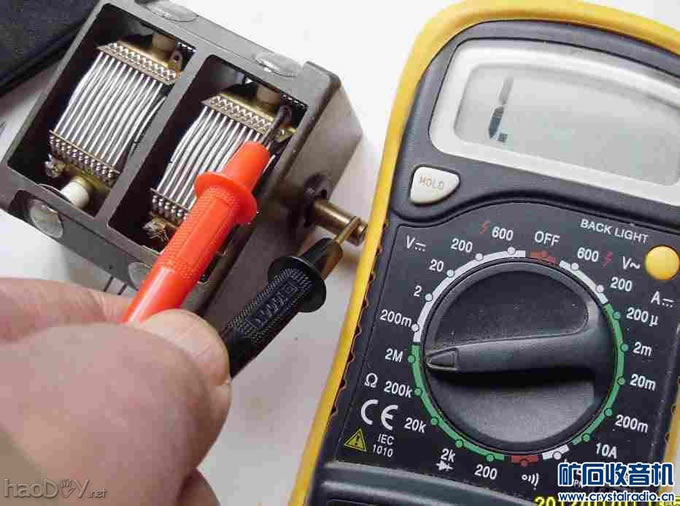

查一下绝缘,兆欧档动也不动,OK!

本帖最后由线圈加矿石于 2012-1-8 18:15 编辑

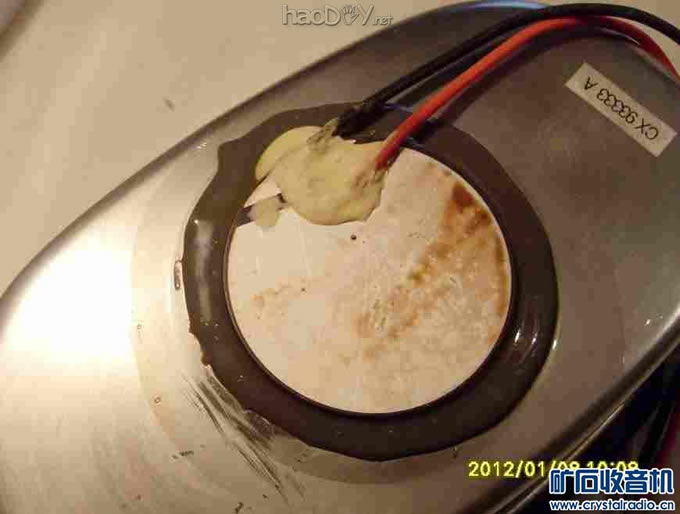

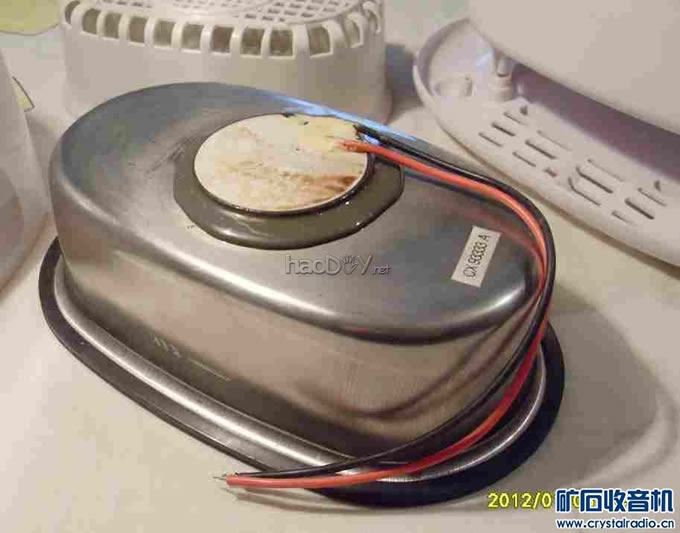

我们来看看家用超声波清洗机的内部结构,贴在盆底的超声波换能器...
超声波洗双连

换能器就是大功率压电陶瓷片,他的符号与晶体的符号是一样的.
超声波洗双连

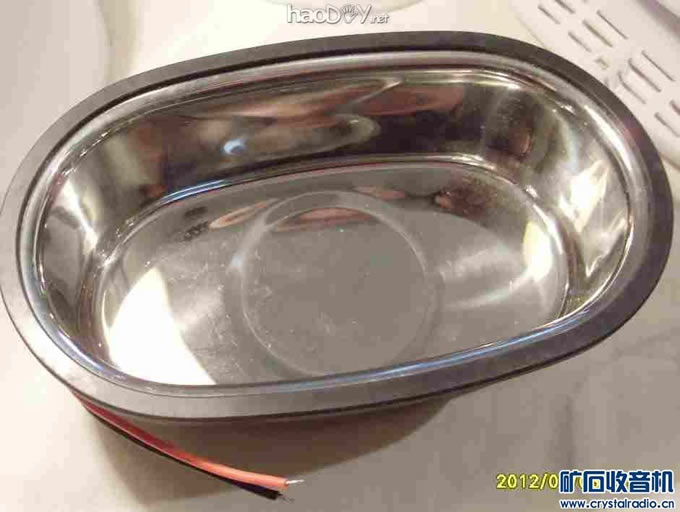

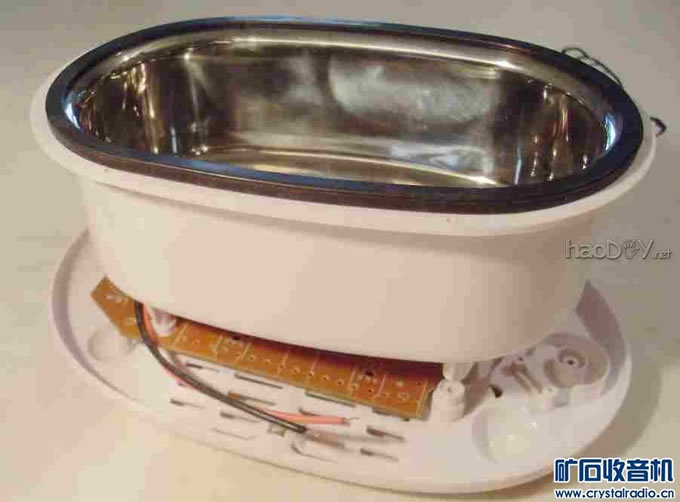

盆是用较厚的不锈钢多次引伸而成.盆口包的橡胶条,减振,防水.
超声波洗双连

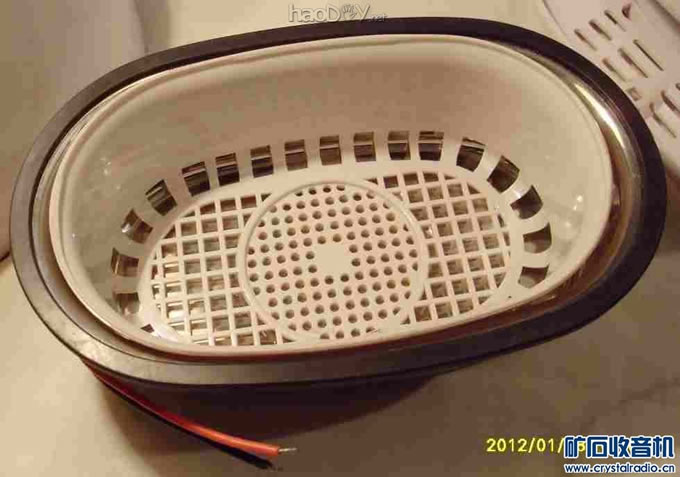

里面有亇塑料篮,清冼东西好取.
超声波洗双连

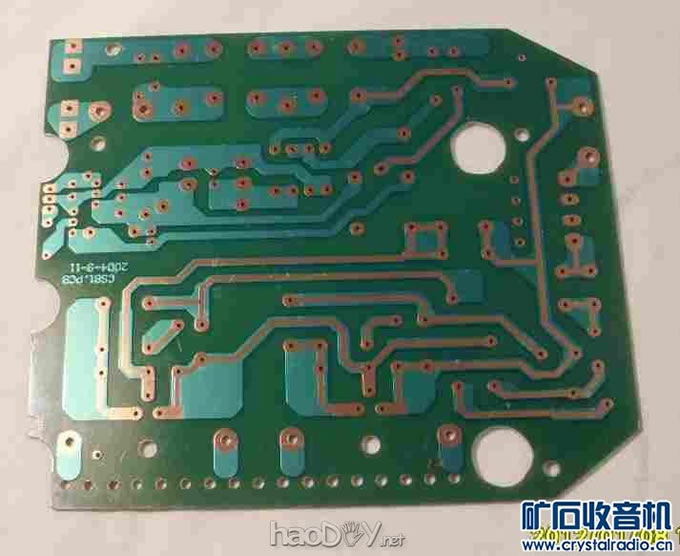

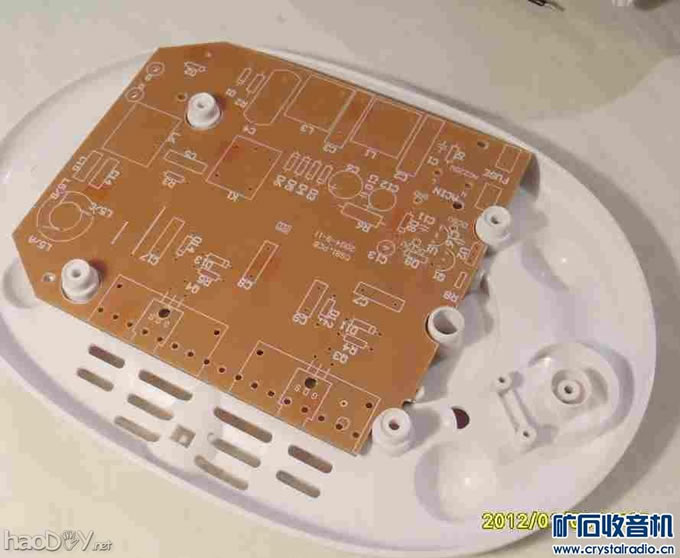

导电带中间没有阻焊层,浸焊后形成一层厚厚的锡线条.允许通过的电流就大了.这是功率部分通常玩的鬼花样.底下一排小圆孔,上面是功放管散热器,增加空气流通,便于散热.
