设计概念:

如果有一合矿机积木,给小朋友大朋友,也许会引起大家对矿石收音机的兴趣.

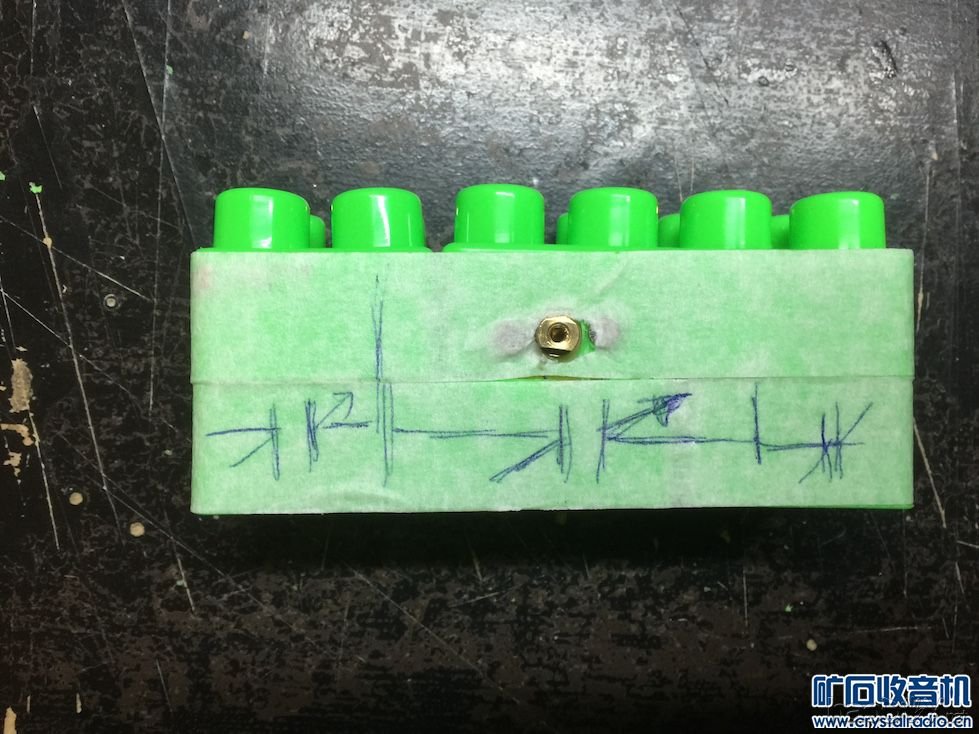

找了一合儿旧积木, 把原木的数个三极管及其他组件改做成矿机用的组件,例如3DQ, 3DP 及各种二极管, 线圈, 银云母电容,
立体矿机积木,要能够在家中接天地线,也可以带出街放在塑料上次上, 边行边听收音机.
积木之间要能稳固地接驳, 又要有灵活性, 能简单地组合出各种类型的矿石收音机线路. 所以设计的时候也要顾及零件之间的接驳位置,

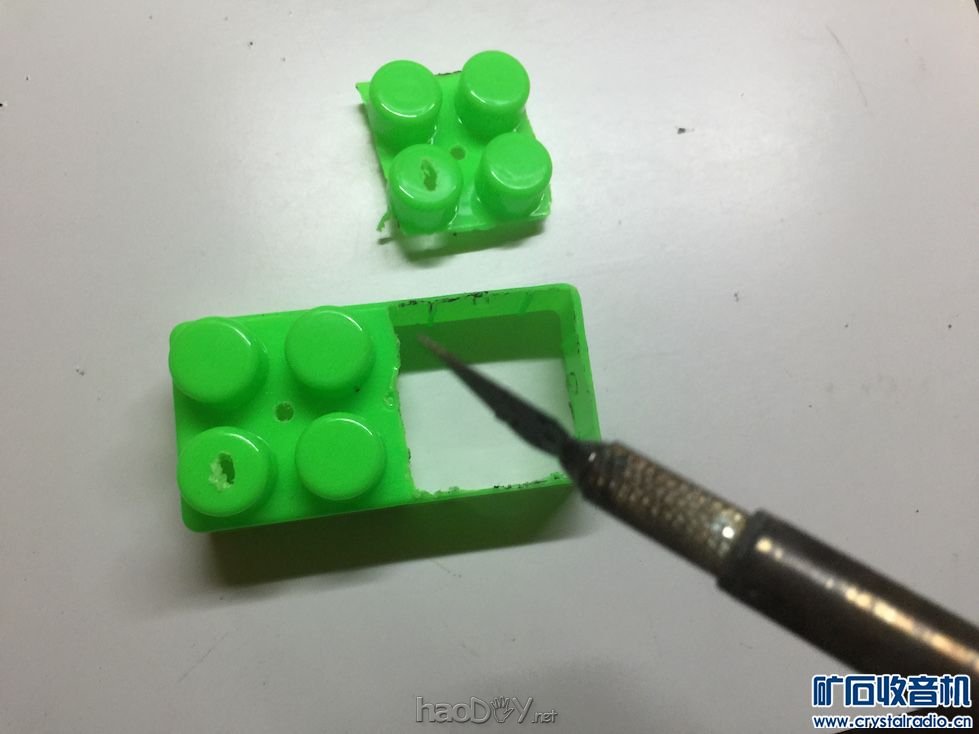

积木改做方法:
用了两种积木:
2 x 6 单元和 2 x 4 单元
【参赛】立体矿机积木

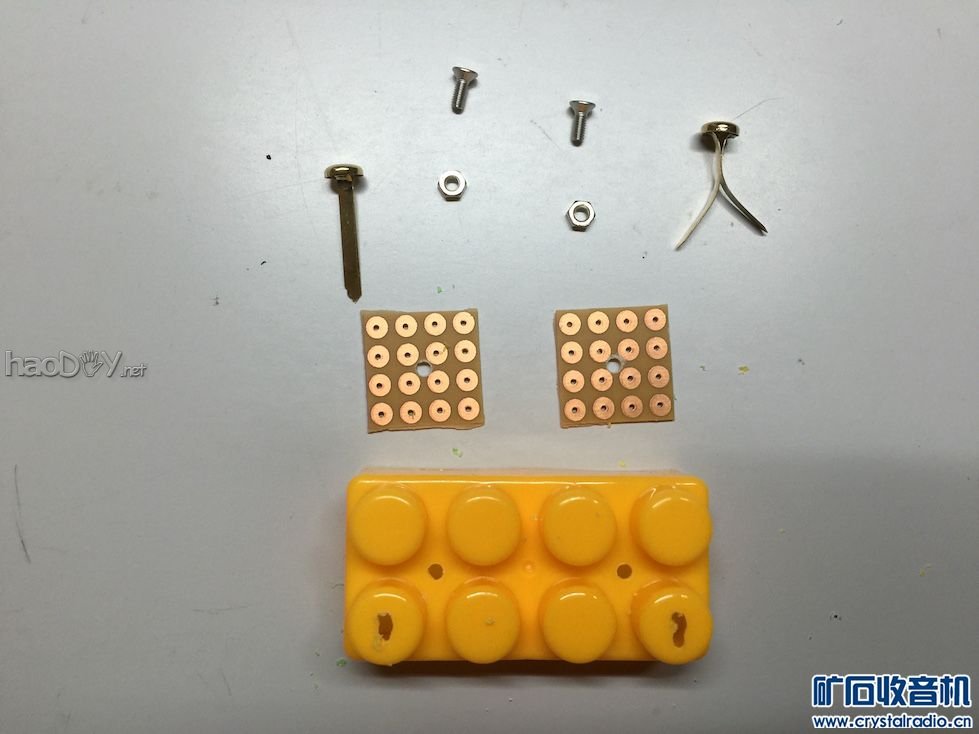

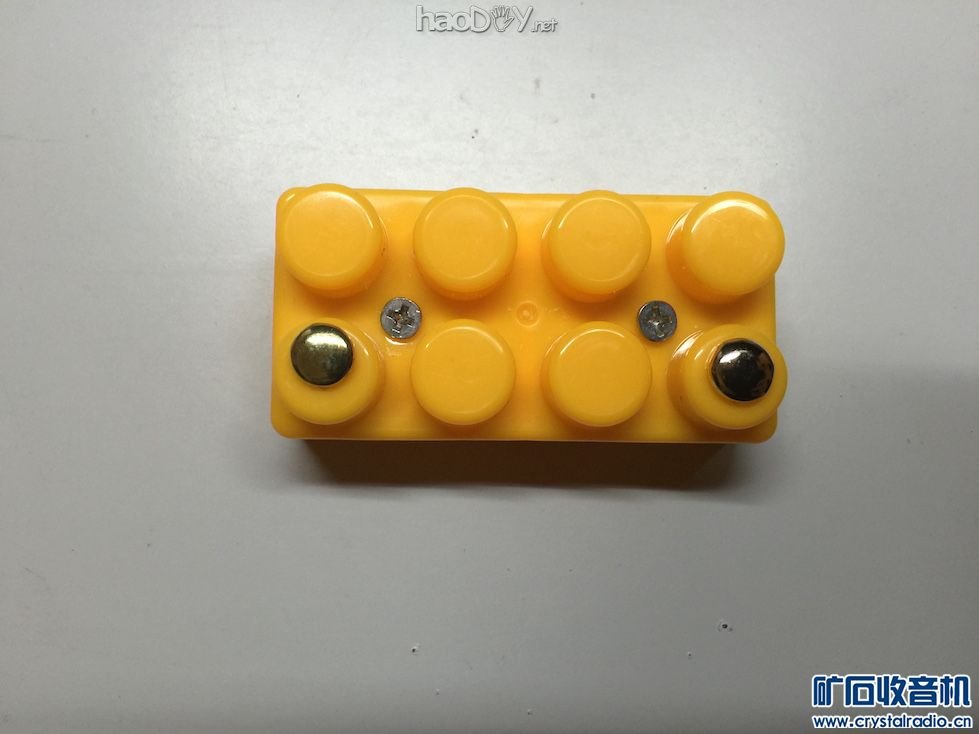

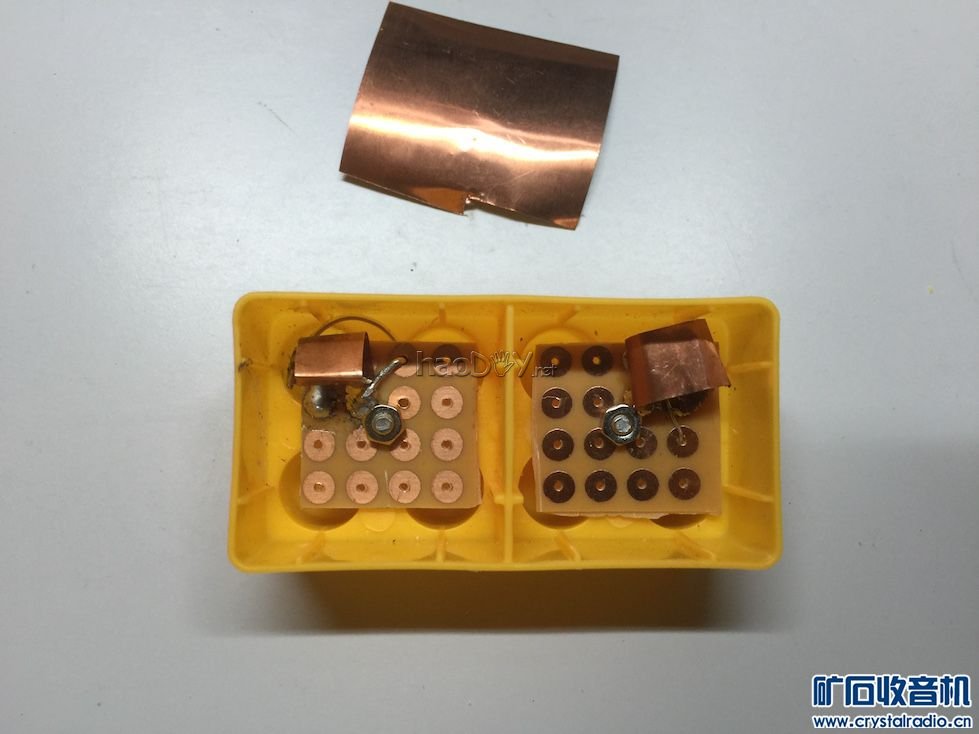

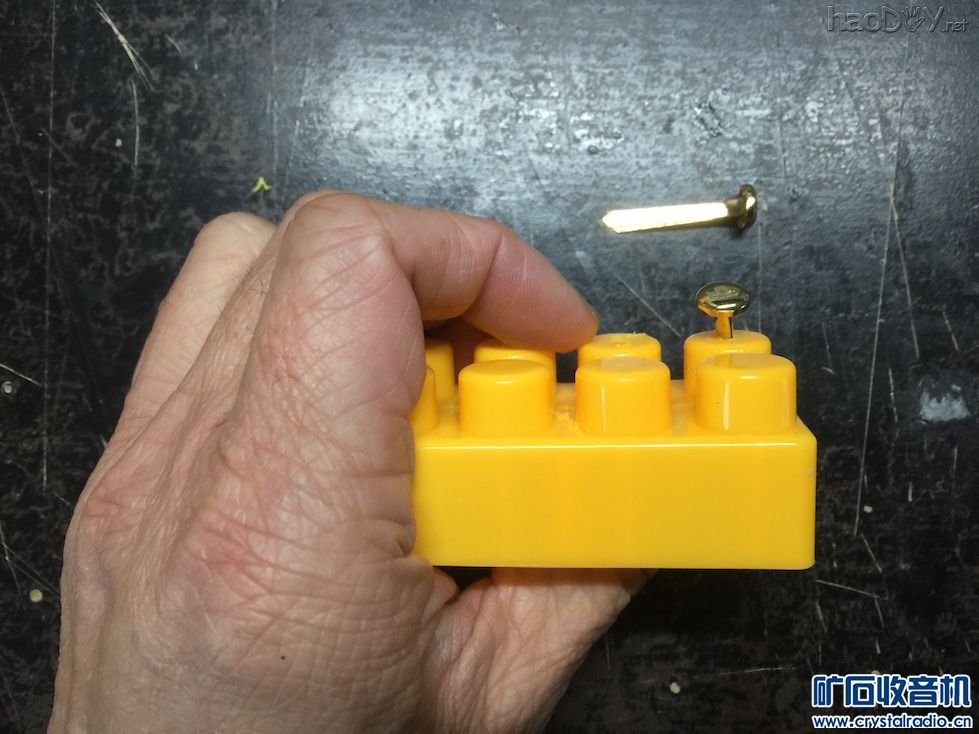

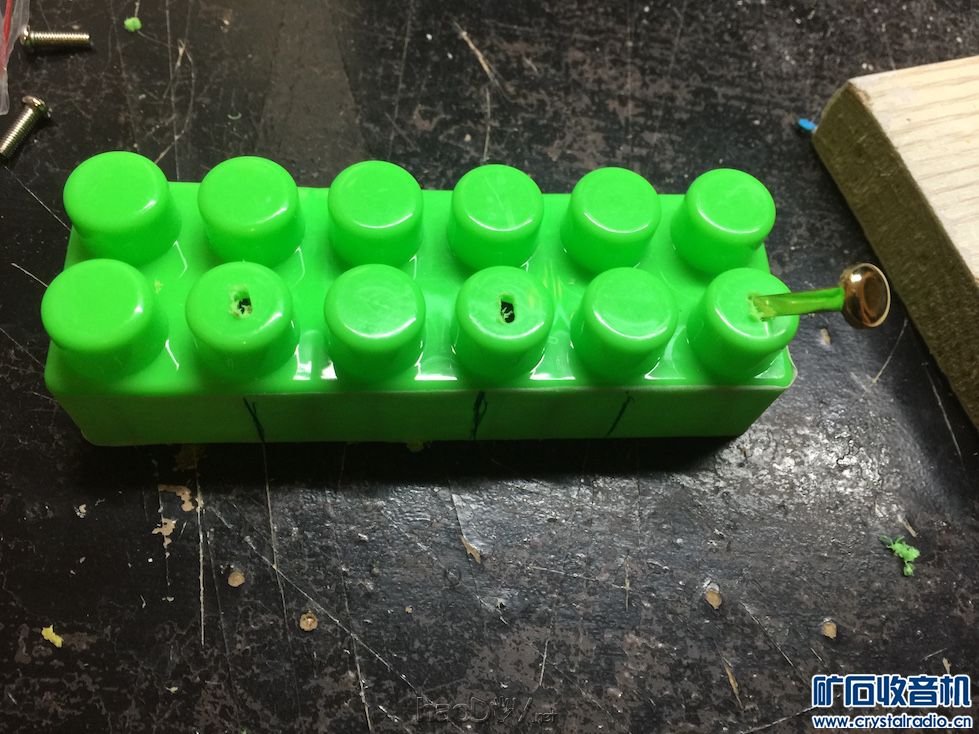

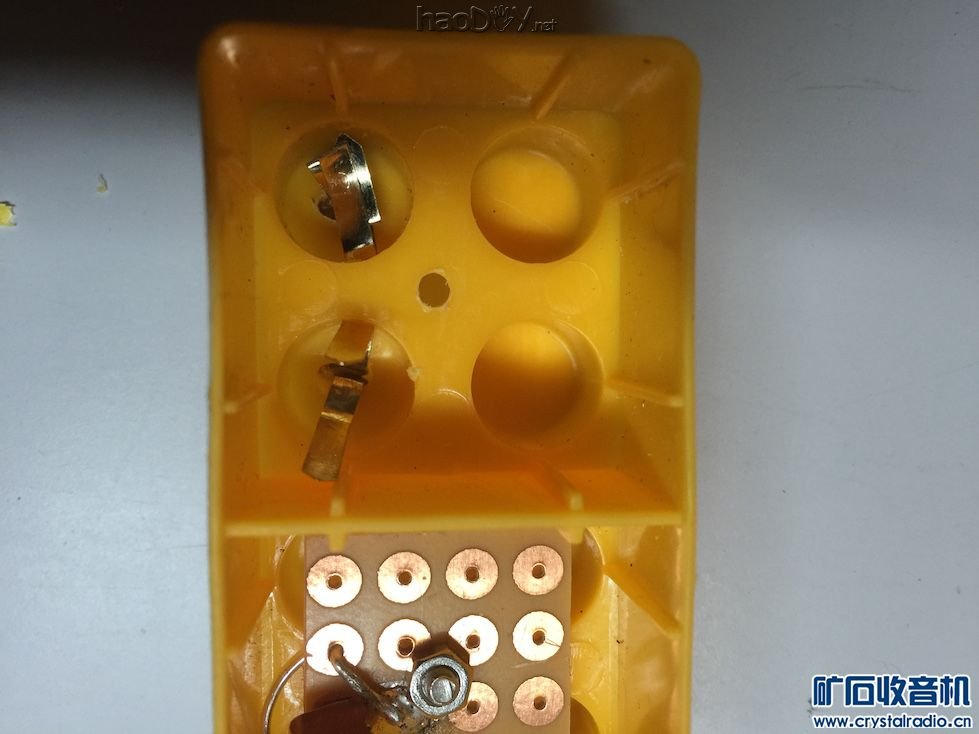

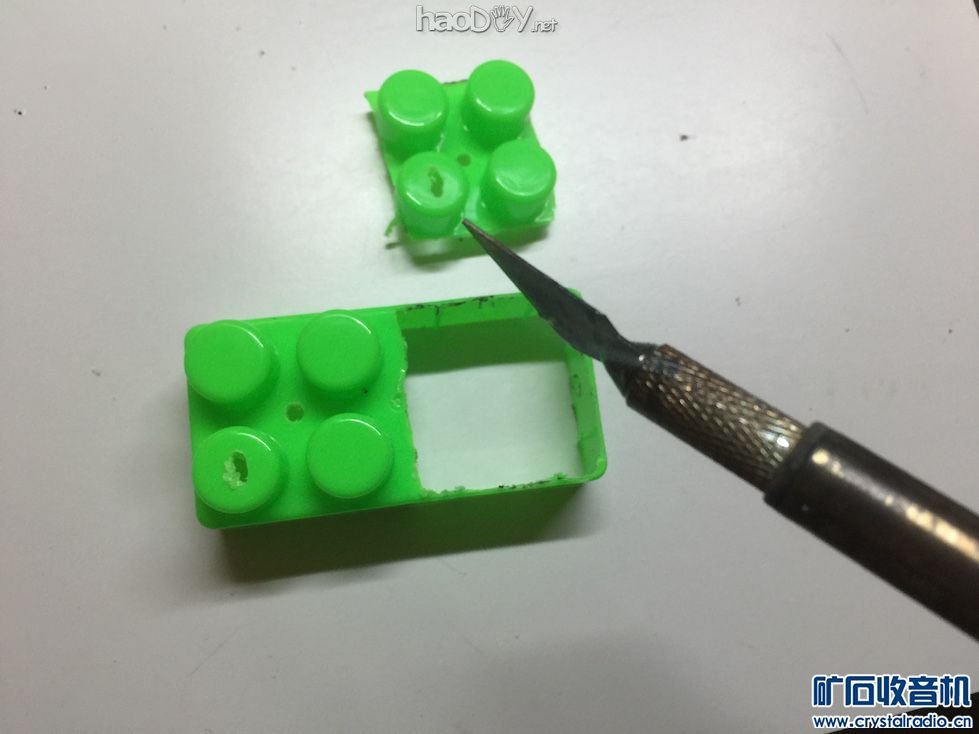

在积木钻一个孔,放入铜制的的书钉, 然后焊接零件的接脚.另外一边接有弹性的铜片.

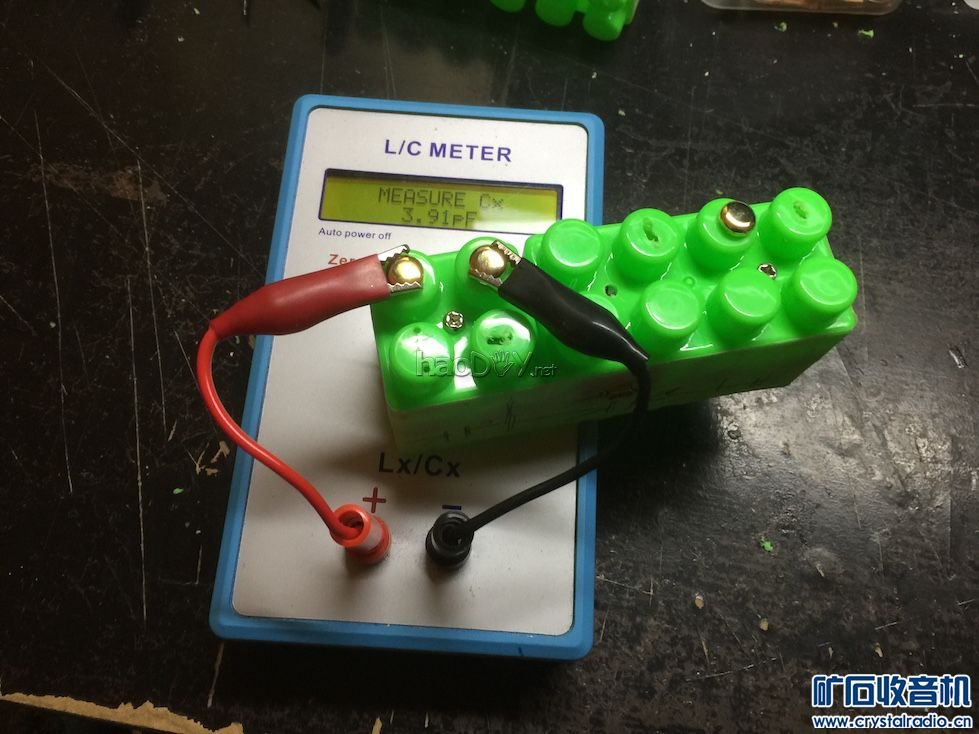

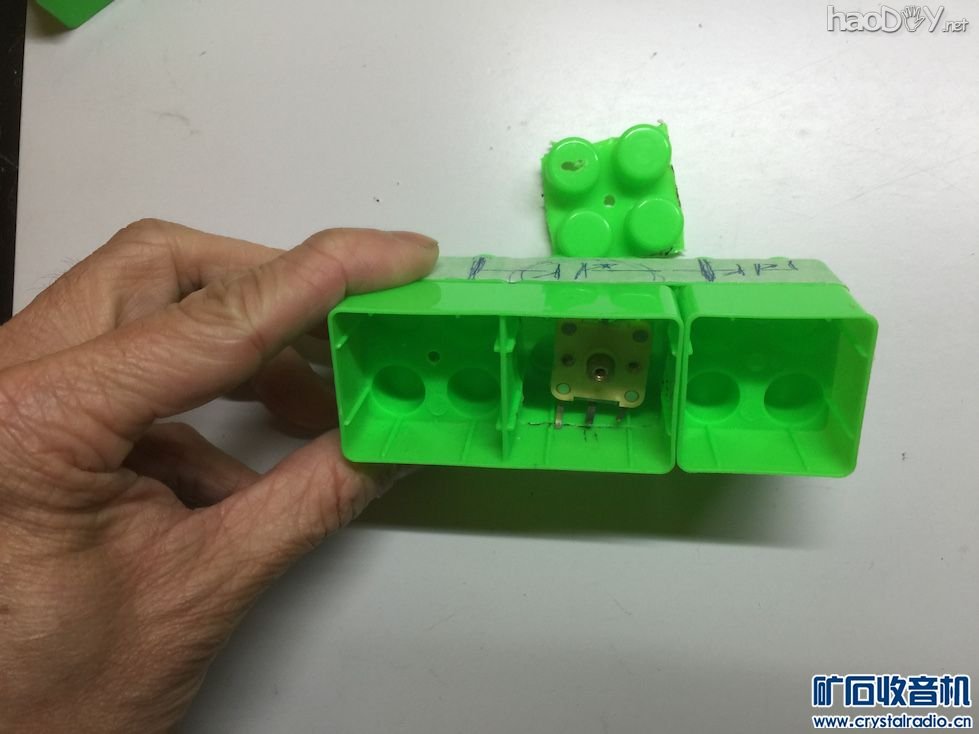

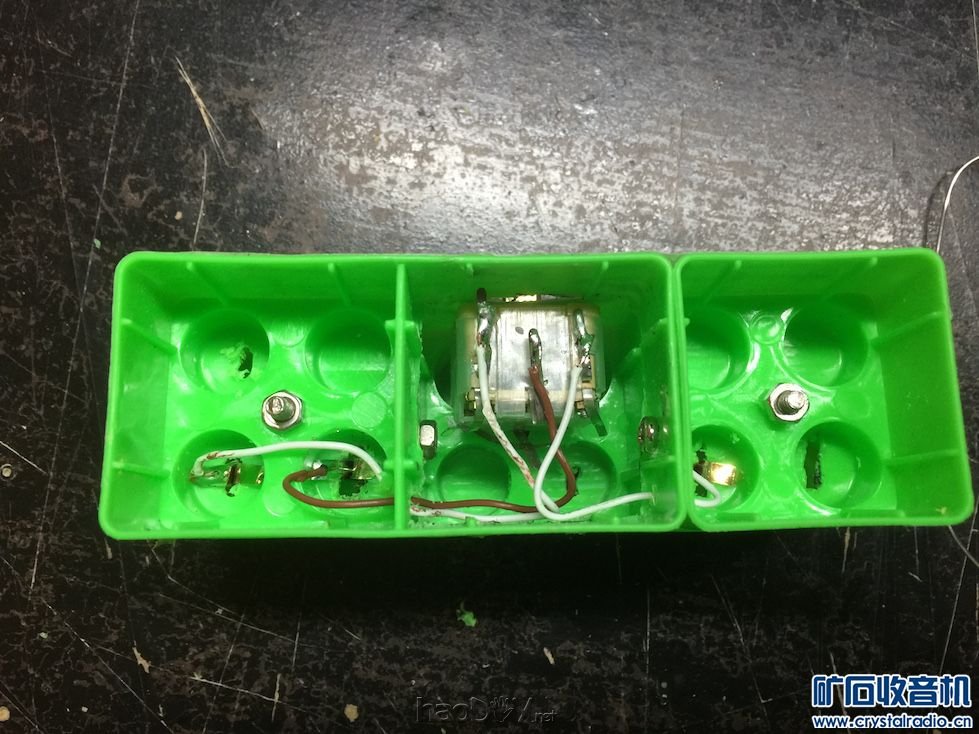

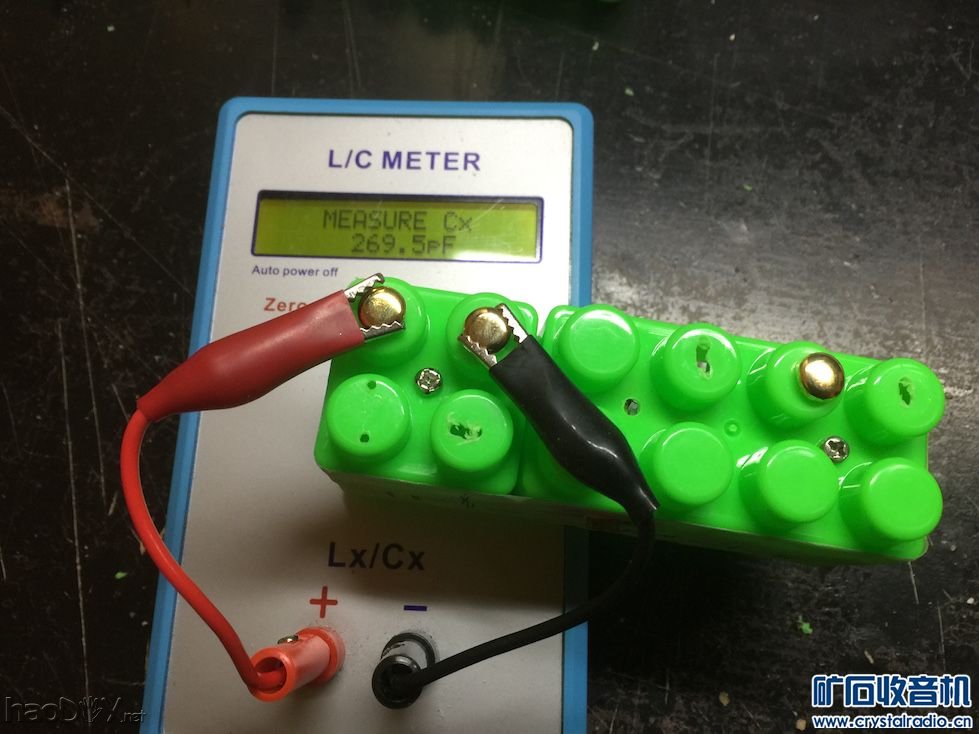

有些零件比较大,例如270pfx2 可变电容,要用两件积木叠上,

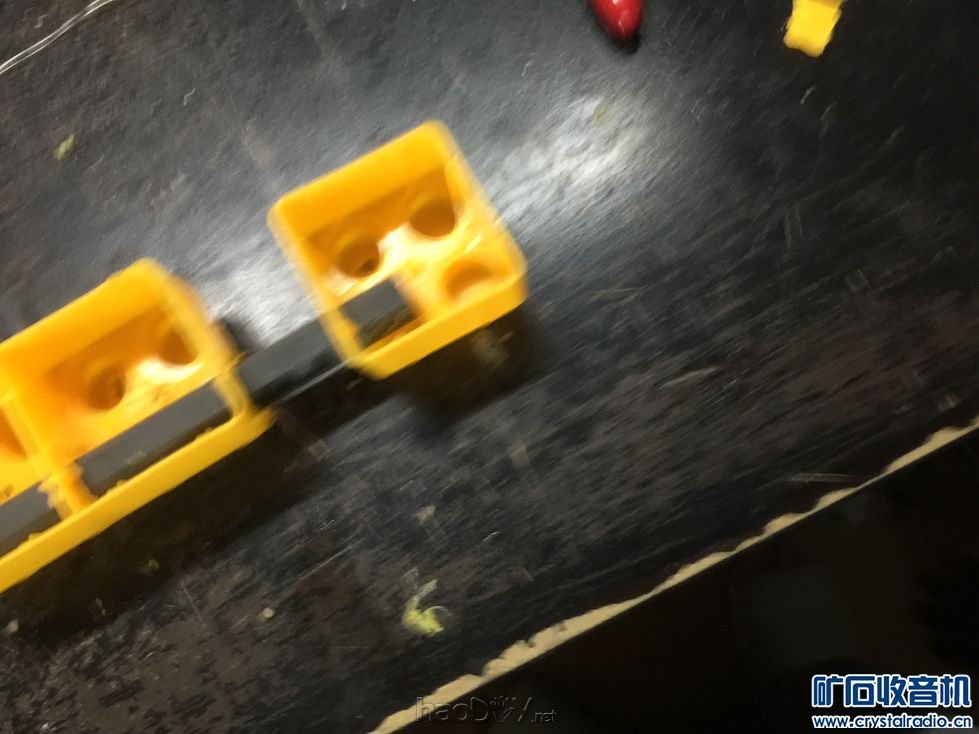

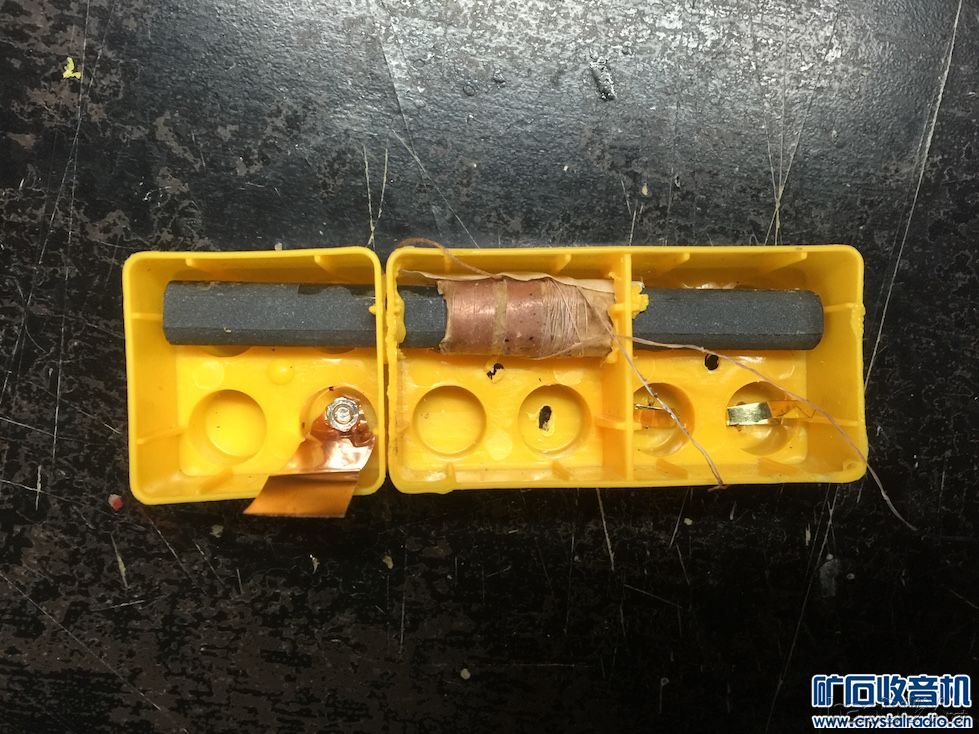

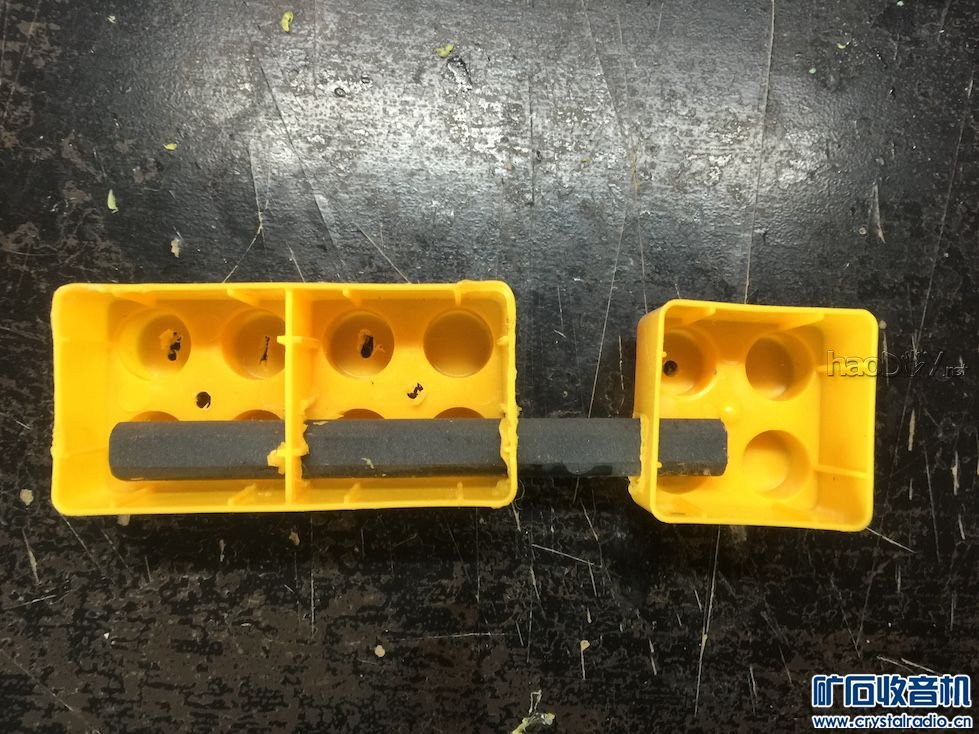

线圈用磁棒线圈, 两件叠在一起可以互相藕合.
检波零件有3DQ 和二极管, 也可用固定矿石.
电容是4700 PF
握电圈用 5mH
耳机可用300欧耳机或助听器耳塞(2x150欧毋串联)

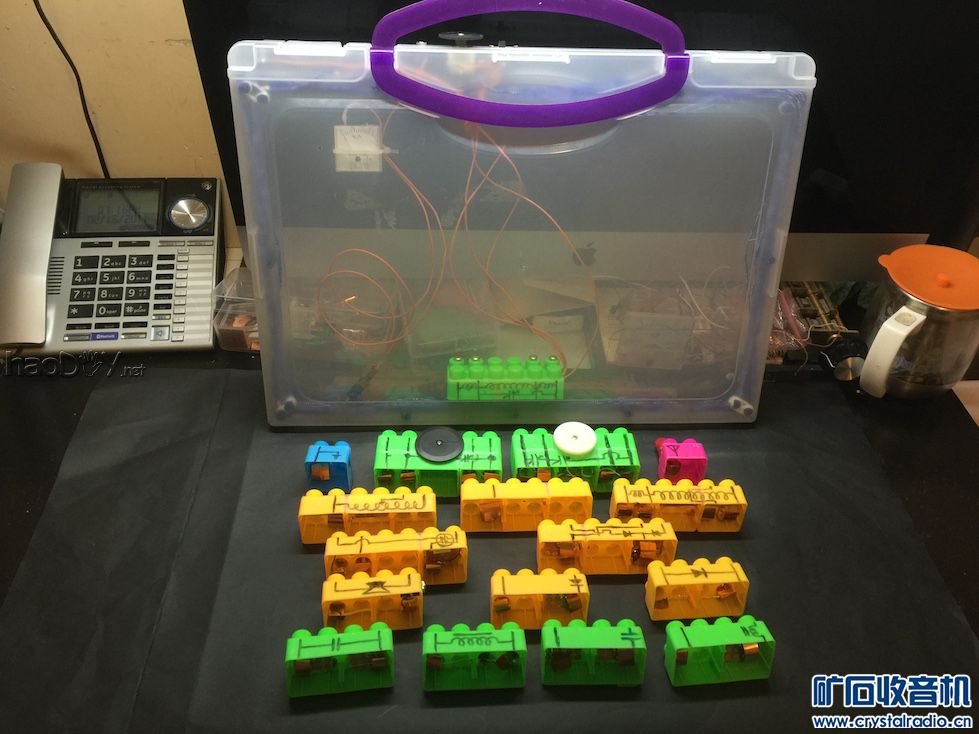

手提箱的制作:

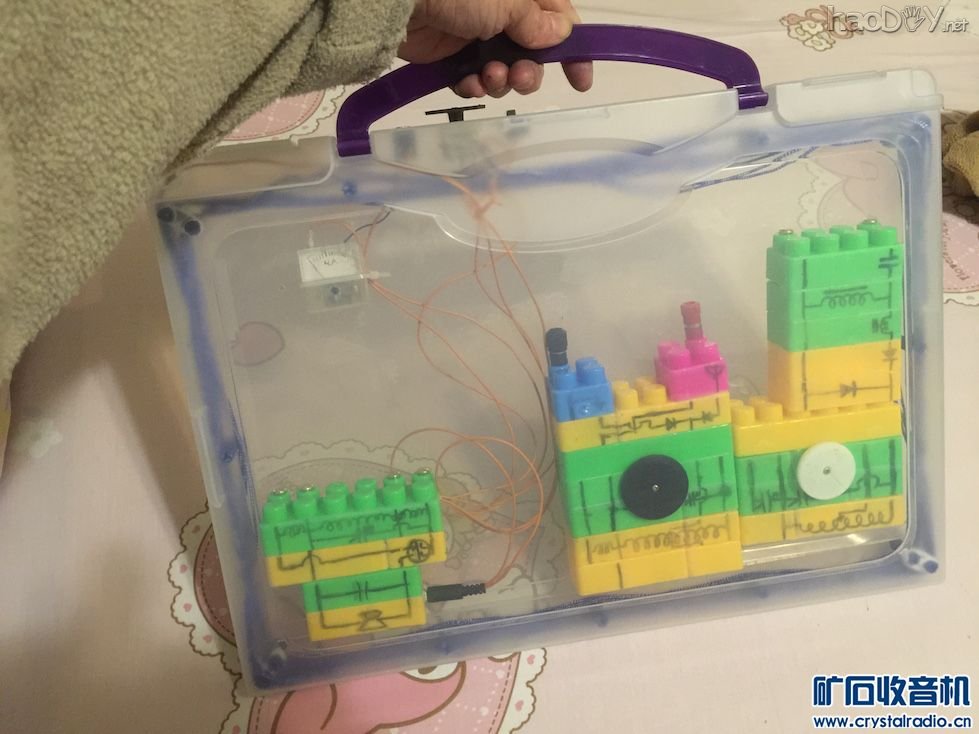

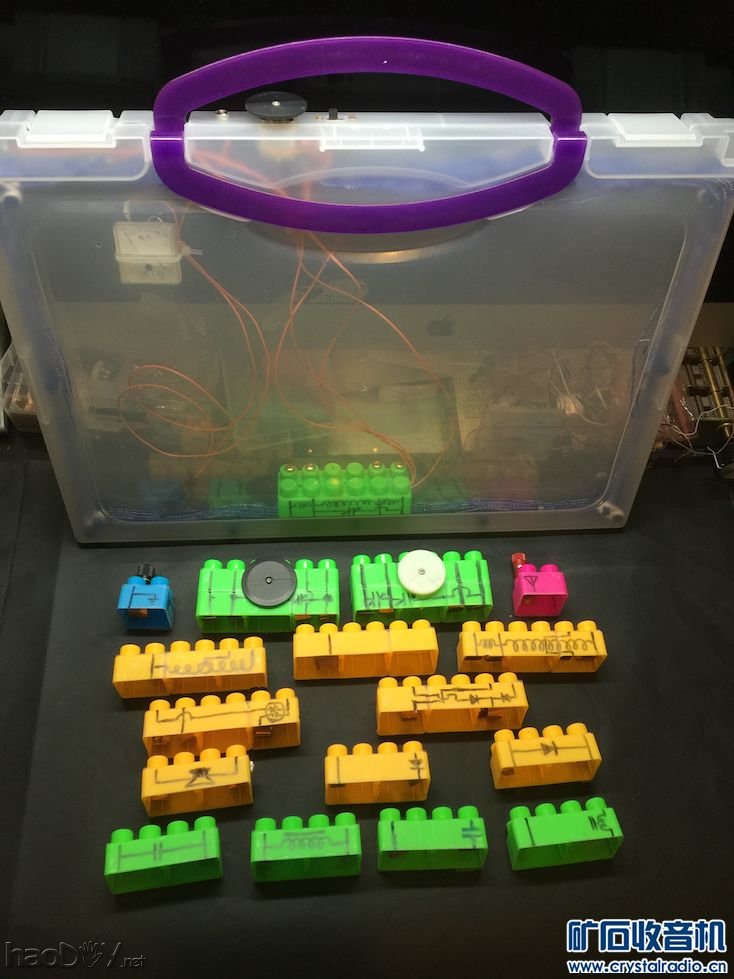

用一个 440x320x30 毫米低损耗PP塑料手提箱,

用了打进墙的胶塞做花篮线圈的柱子.
用660x0.04 李滋线绕了13圈 (200uH) 接着上3DQ (G1,G2并联), 调谐中波频道.
配合2x270pF 可变电容
用一组电线把它接到一个积木上. 再和其他组件接驳, 组合出各种类型的矿石收音机线路.

测试:
请参考测试视频: http://v.youku.com/v_show/id_XMTQ3MzY3NzYyNA==.html?from=y1.7-2

测试了这几种线路, 效果很好:

最单的收音机
单囙路
双囙路
双囙路弱藕合

无天地线大环3DQ测试

15 米天线
全波检波电路
双二极管检波电路
倍压检波电路
3DQ测试
