DIY两管草帽再生收音机（十一）

时间:2015-06-18 09:41来源:www.crystalradio.cn 作者:ZWDA 点击: 次

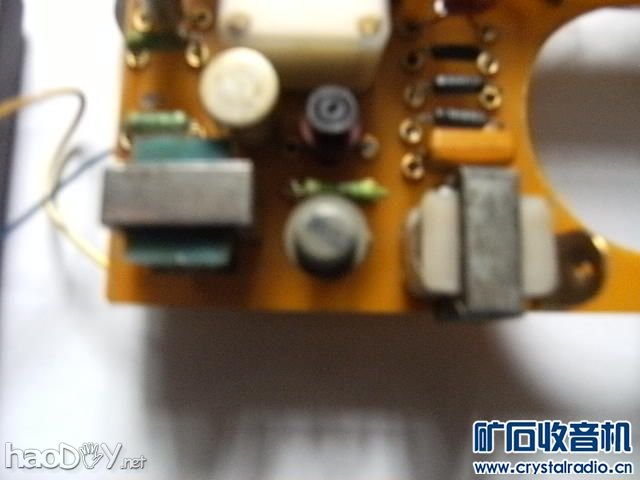

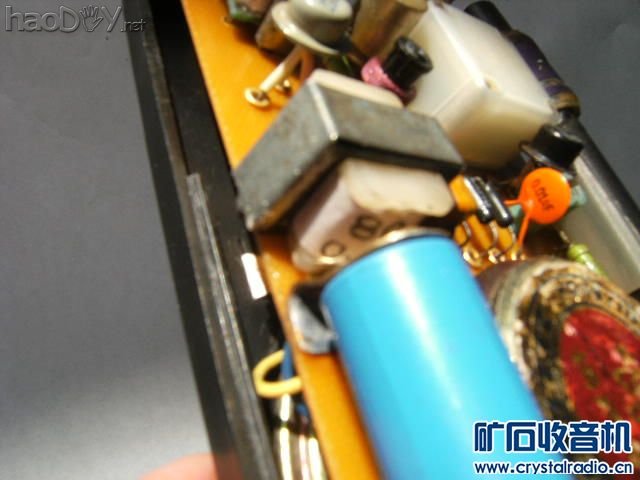

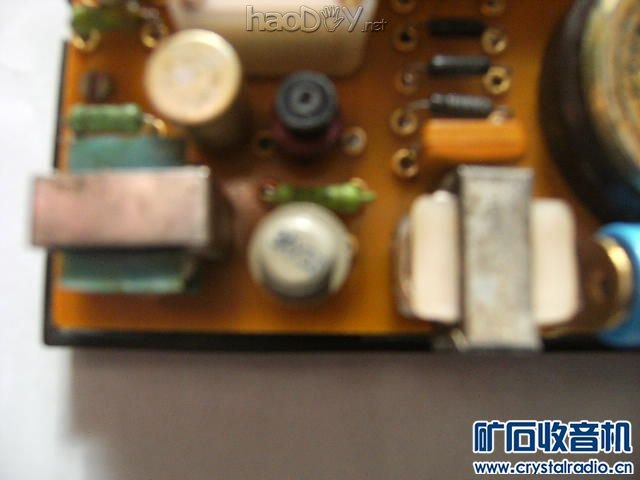

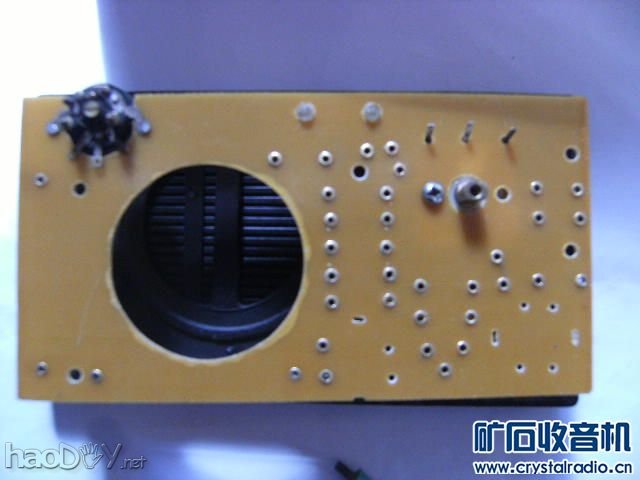

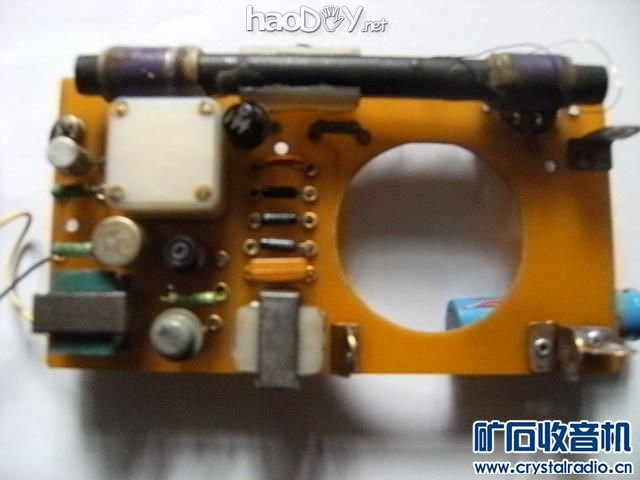

最近做了一台使用喇叭放音的两管再生机，使用了两只草帽管，收音效果不错。在晾台能够收听20个台，有十个很响亮。 晚上在室外的花园内将收音机贴在耳边竟然收到了49个台，其中还有两个外文台。 使用元件如下： BG13AK23放大倍数60倍 BG23AX5J放大倍数50倍 R1

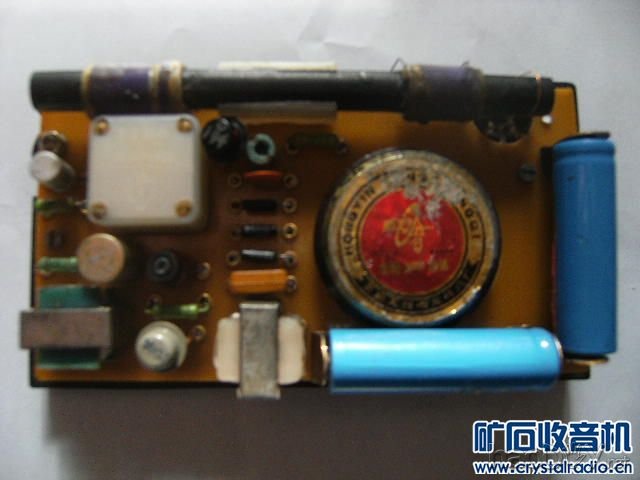

最近做了一台使用喇叭放音的两管再生机，使用了两只草帽管，收音效果不错。在晾台能够收听20个台，有十个很响亮。
晚上在室外的花园内将收音机贴在耳边竟然收到了49个台，其中还有两个外文台。
使用元件如下：
BG1  3AK23  放大倍数60倍
BG2  3AX5J  放大倍数50倍
R1    32K
R2   4.7K
R3   300
R4   5.1

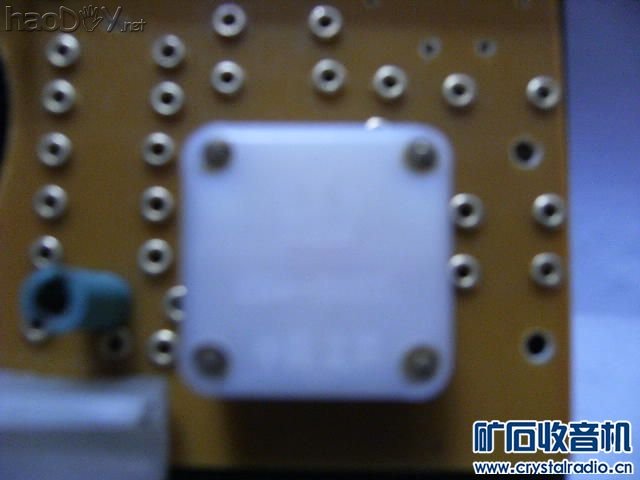

C1   270P介质双联
C2   0.01
C3   180P
C5   47微法电解
C6  100微法电解

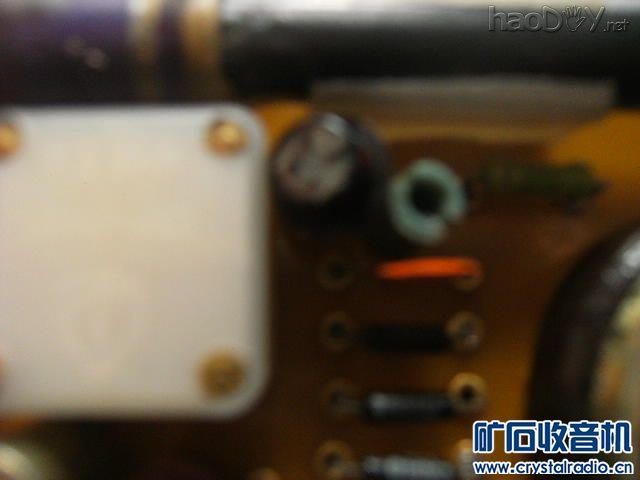

检波二极管使用了三只2AP10，个人感觉增加一只二极管能够提高音量，使用镊子短封两只串联的二极管时音量明显变小。

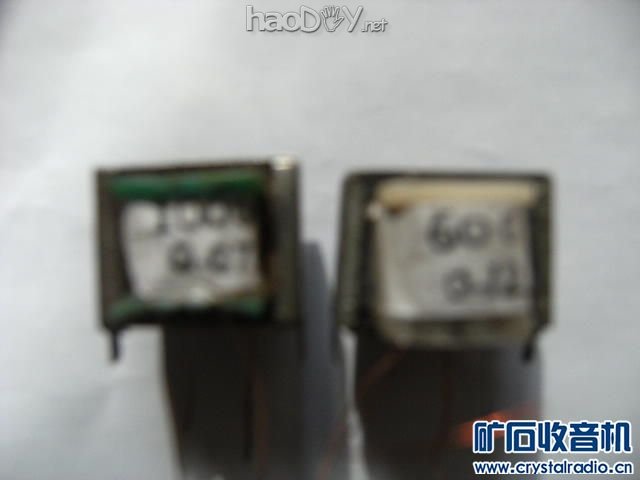

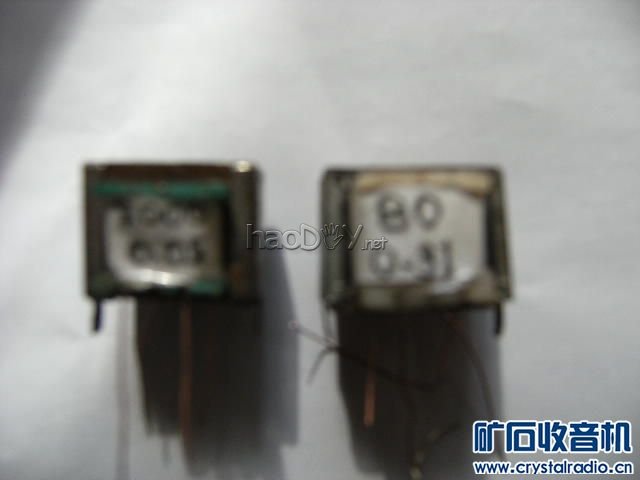

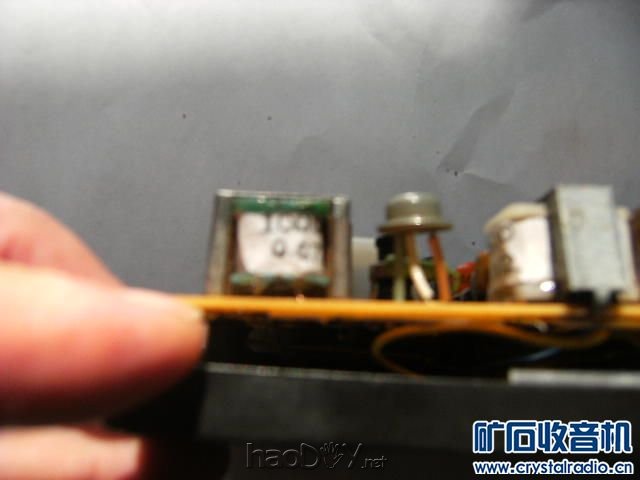

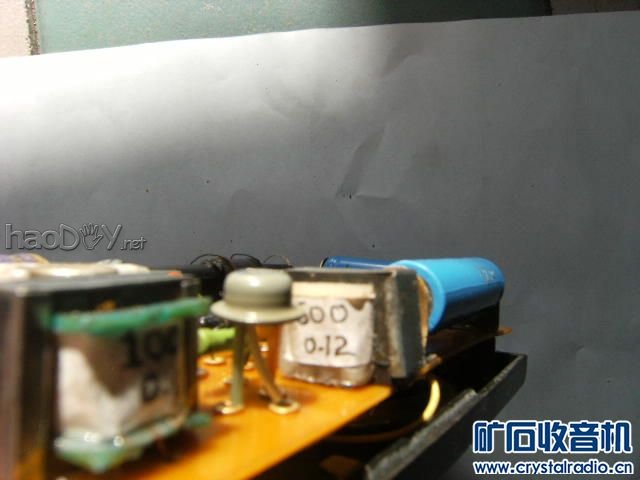

输入变压器的初级使用0.05漆包线2000匝，次级使用0.07漆包线1000匝
输出变压器的初级使用0.12漆包线600匝，次级使用0.31漆包线80匝
电源使用两节锂电池7.2V
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）
DIY两管草帽再生收音机（十一）  (责任编辑：admin)
