仿蓝牙耳机的一体化超小型矿石收音机

时间:2017-04-28 21:35来源:www.crystalradio.cn 作者:cheungbx 点击: 次

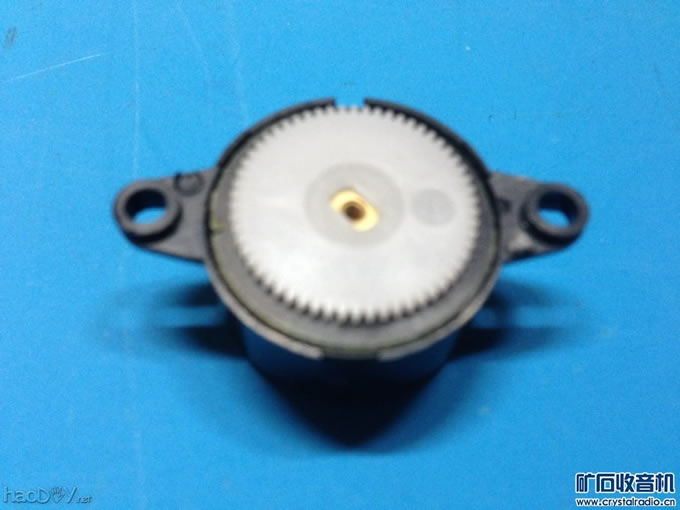

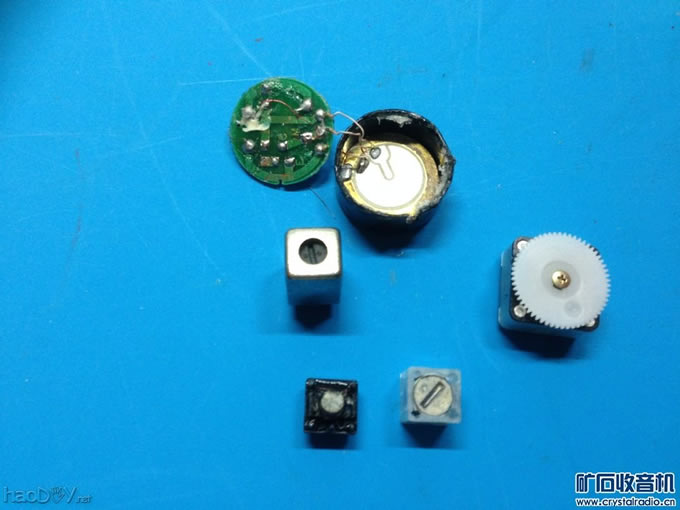

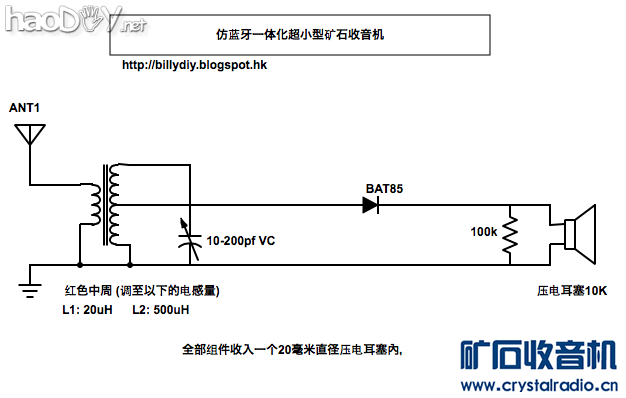

本星期的习作是先前说过要做的最小型的矿机. 看看可否把所有组件放进一个20毫米直径的压电蜂嗚器內, 只引出天地线便可收听. 要用到这些组件. 还未缺定用那个可变电容.最后的那个最小, 肯定可以收在蜂嗚器內,但旋转时电容量匆大匆小,什不穏定. 哦，我的上帝!
本星期的习作是先前说过要做的最小型的矿机.
看看可否把所有组件放进一个20毫米直径的压电蜂嗚器內, 只引出天地线便可收听.

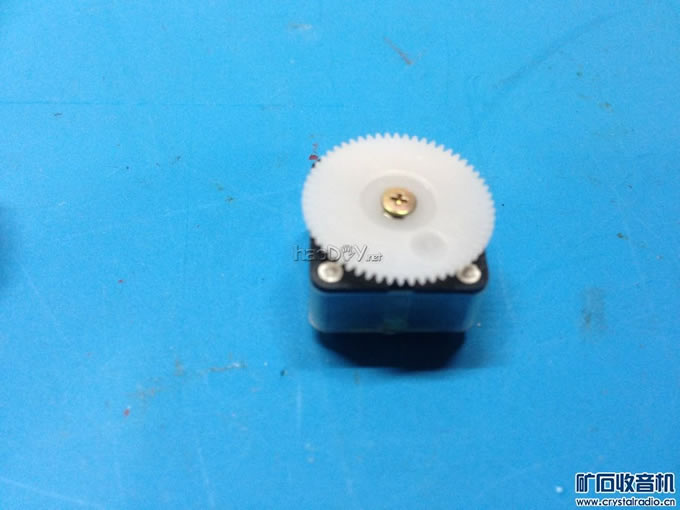

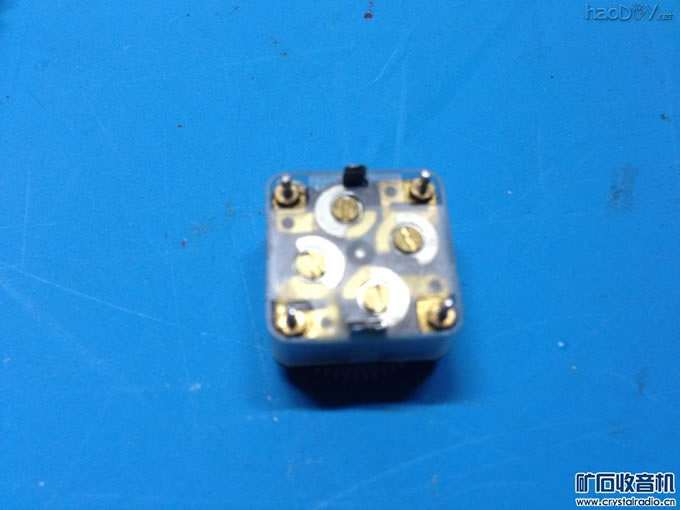

要用到这些组件. 还未缺定用那个可变电容.最后的那个最小, 肯定可以收在蜂嗚器內,但旋转时电容量匆大匆小,什不穏定.

仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机
哦，我的上帝!

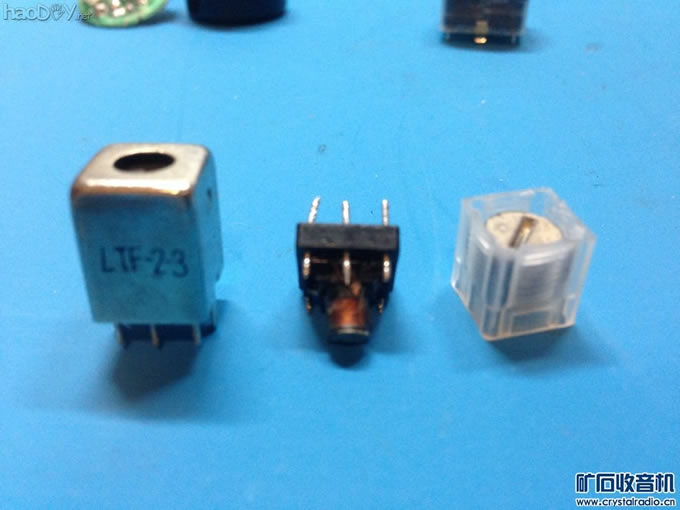

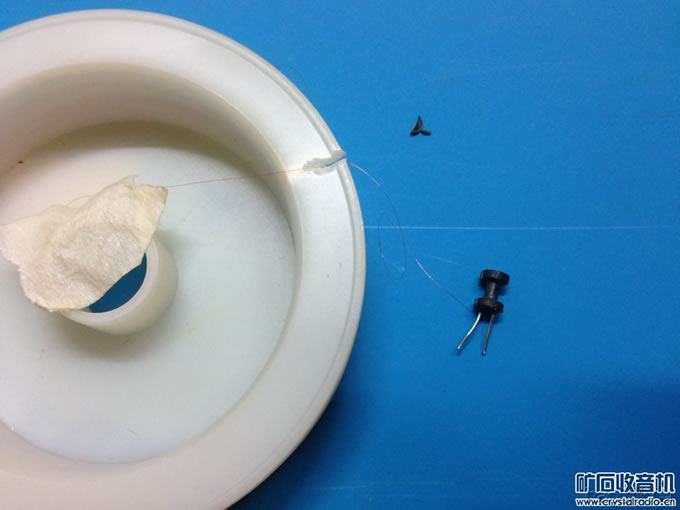

把小线圈从中周线架拆出时弄断了.
又要找另一个中周拆了.....仿蓝牙耳机的一体化超小型矿石收音机
仿蓝牙耳机的一体化超小型矿石收音机
本帖最后由 cheungbx 于 2014-8-8 23:34 编辑

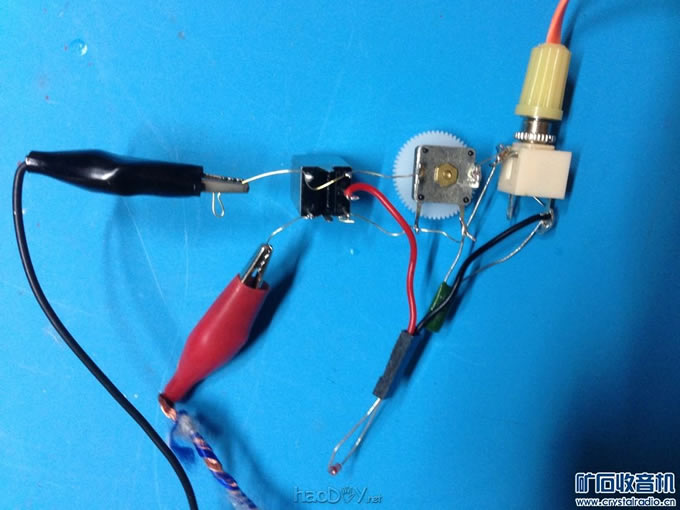

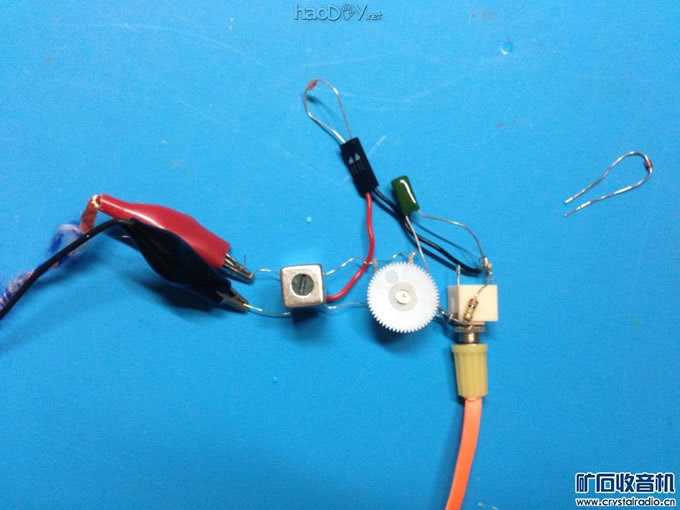

测试线路中. 试了手上有的二极管:1N34A, 1SS106, BAT85.
还是BAT85 比较匹配约10K 欧的压电片.
仿蓝牙耳机的一体化超小型矿石收音机
仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机

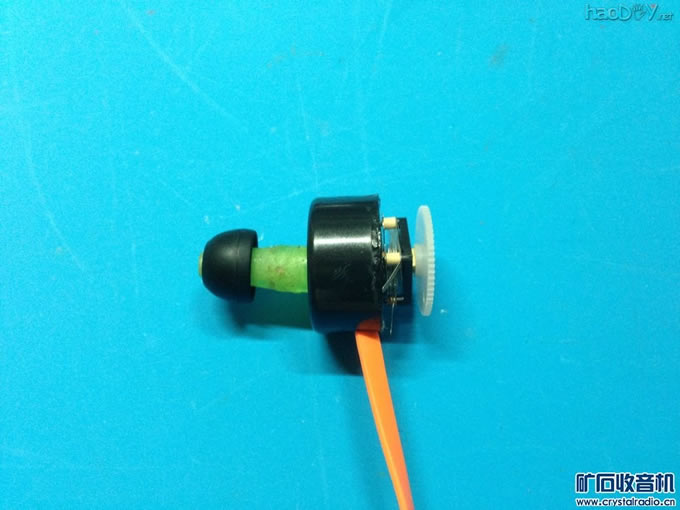

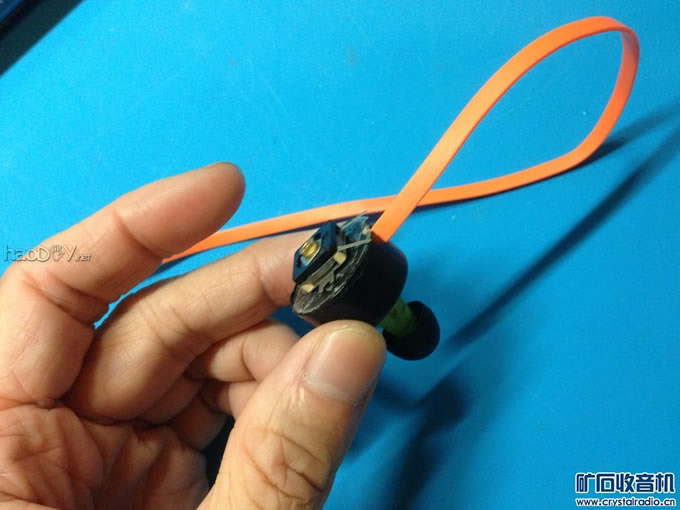

还未完成, 设想的最后成品可能会是这样.
但希望可把可变收入耳塞內, 只凸出旋纽.
但不易做到.
仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机
本帖最后由 cheungbx 于 2014-8-9 19:30 编辑

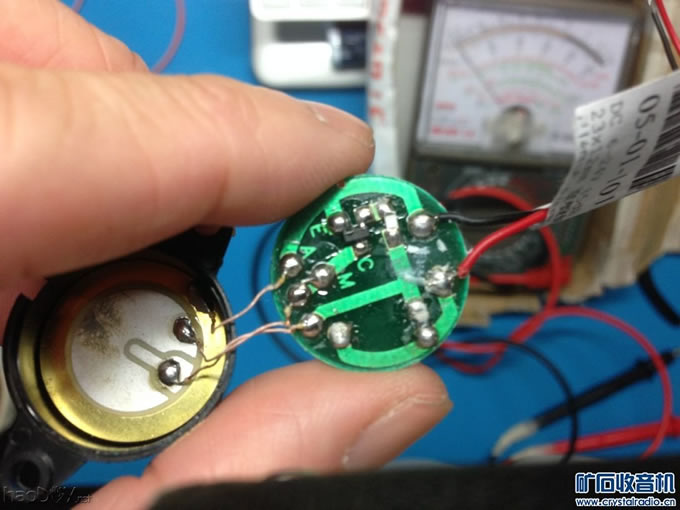

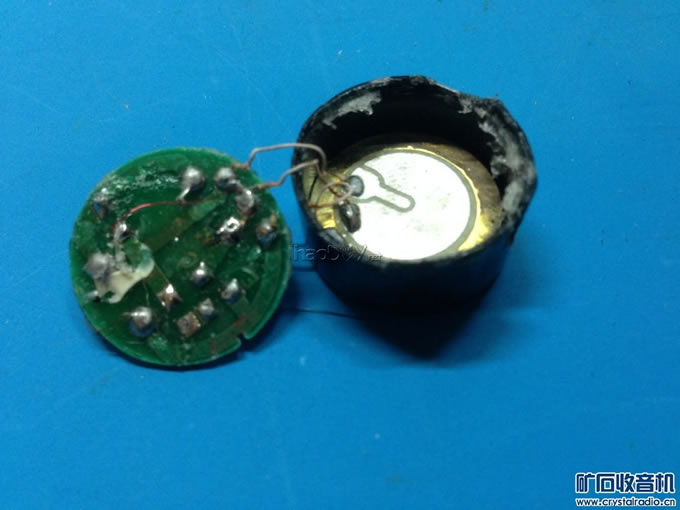

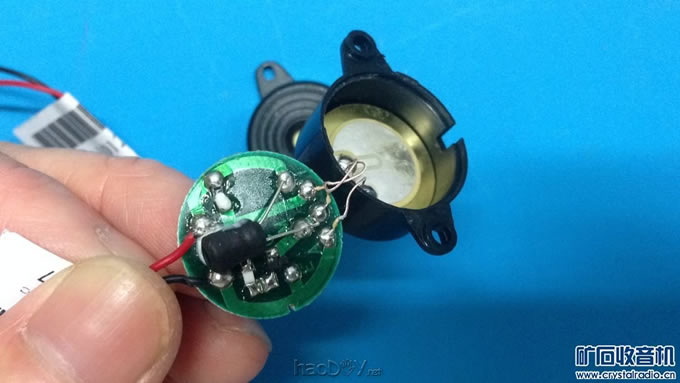

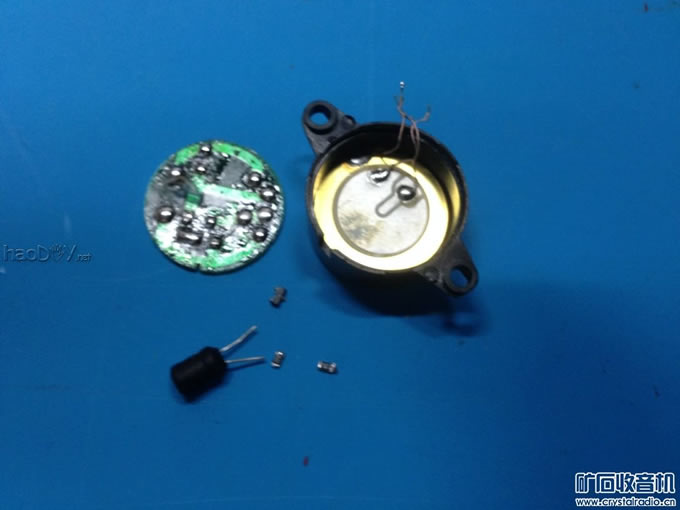

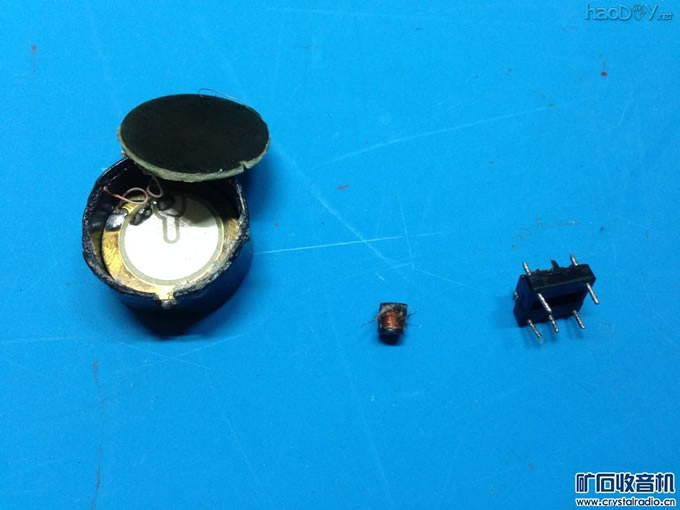

卖了个新的压电蜂鸣器 (7港元) 拆开后发现已有可用的组件:

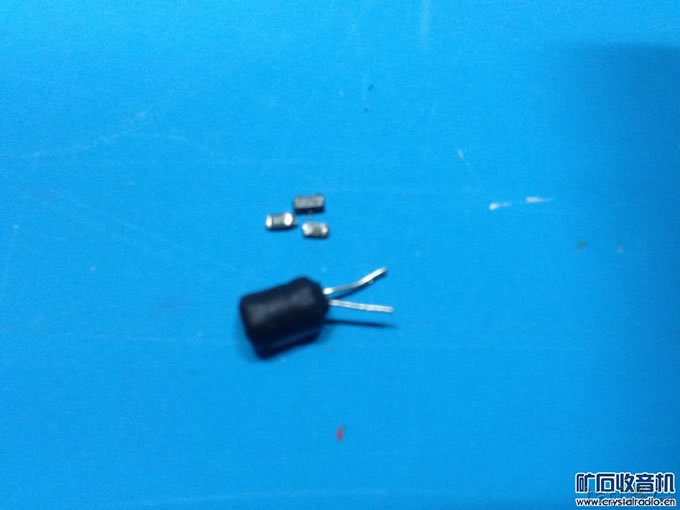

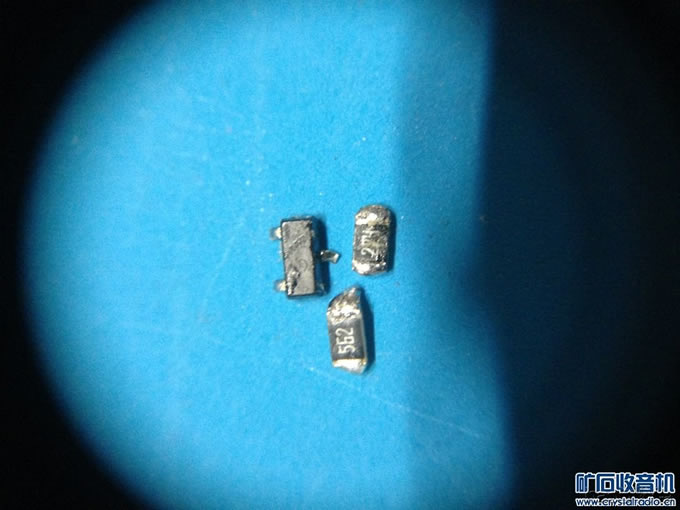

贴片200K 及5K 电阻, 不知名的贴片二极管, 和50mH 的工字电感.
仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机

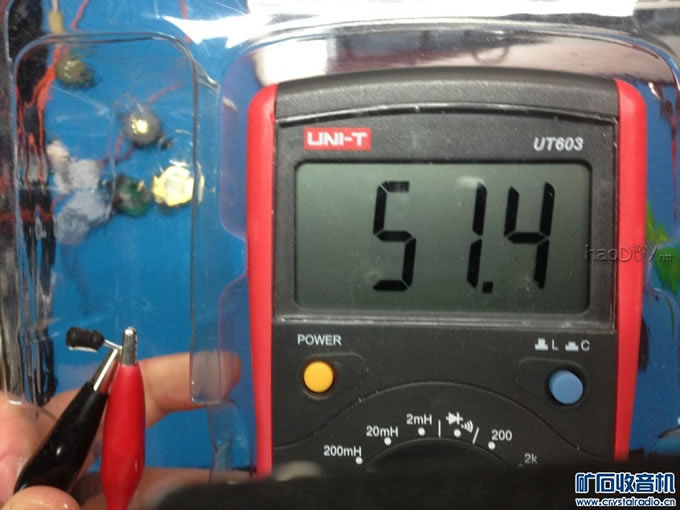

拆了电感的线去重绕一个500uH 双回路有抽头的线圈, 不知多少圈才可.
仿蓝牙耳机的一体化超小型矿石收音机

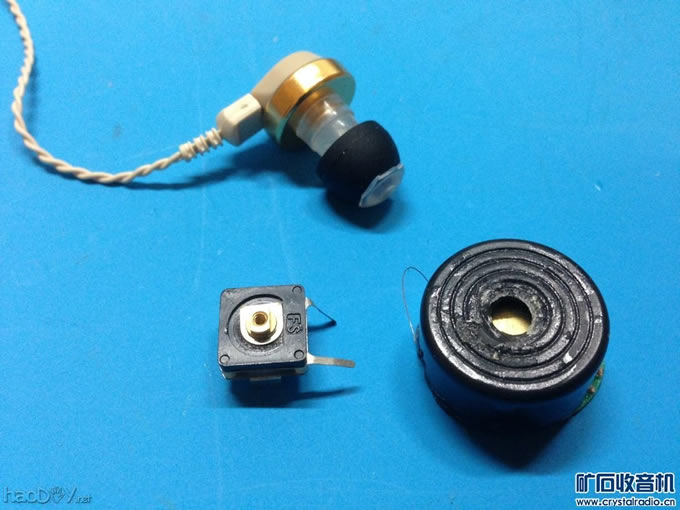

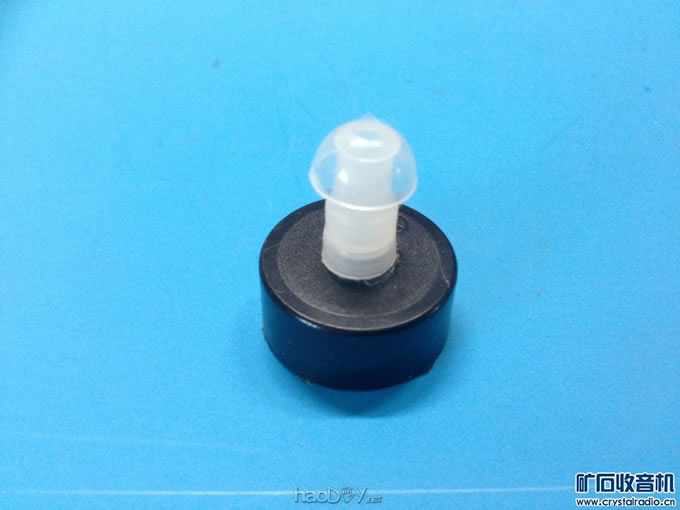

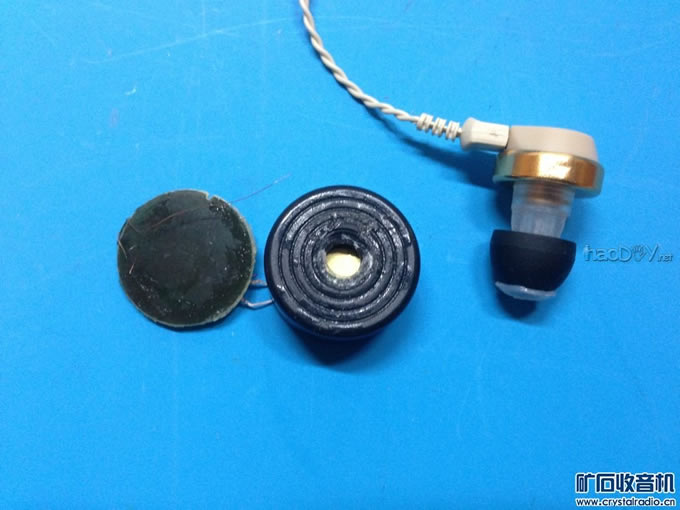

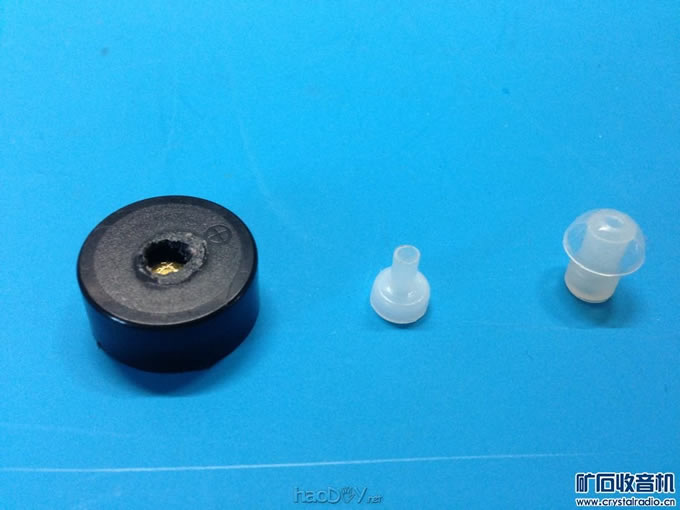

找来助听器耳机上的胶粒和胶管子. 用502 固字在压电蜂鸣器上便成了耳塞.
仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机
仿蓝牙耳机的一体化超小型矿石收音机  楼主| 发表于 2014-8-9 23:14:45 | 只看该作者

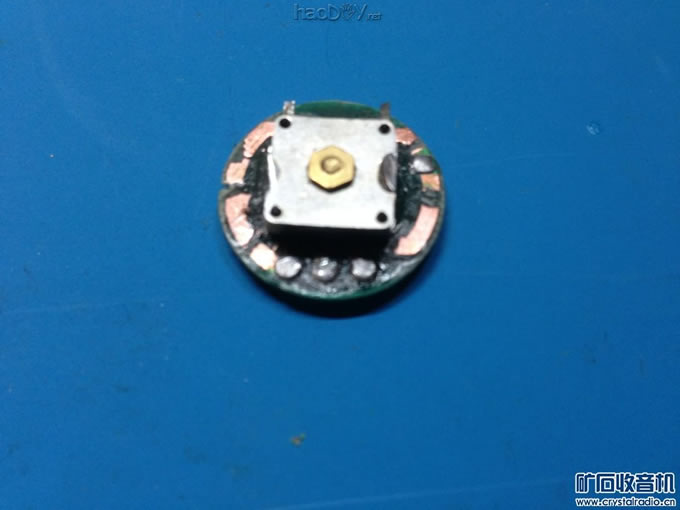

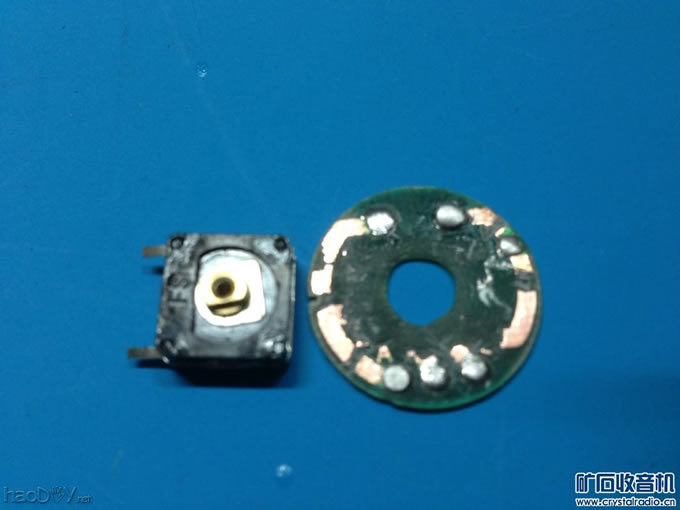

先在中央钆了孔, 再用小刀把线路板中央弄平
仿蓝牙耳机的一体化超小型矿石收音机

然后用502胶水把可变贴牢
仿蓝牙耳机的一体化超小型矿石收音机

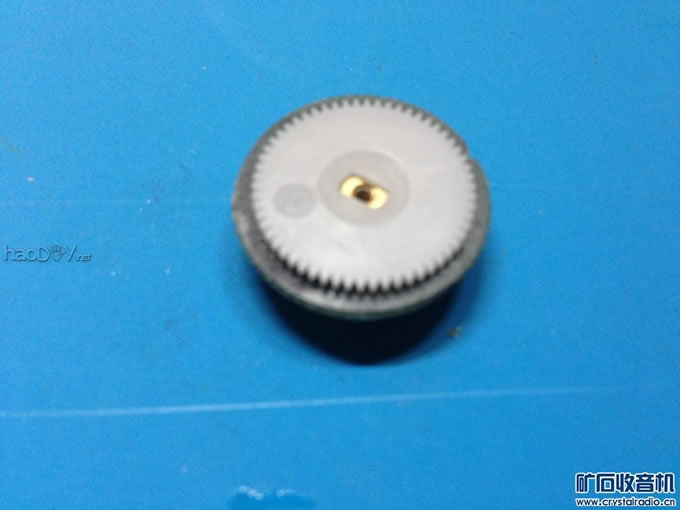

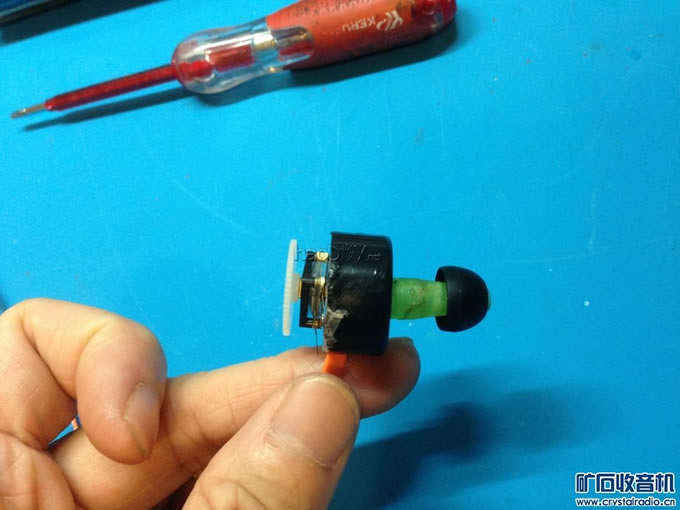

再装上旋纽
仿蓝牙耳机的一体化超小型矿石收音机

配线布局一下
仿蓝牙耳机的一体化超小型矿石收音机

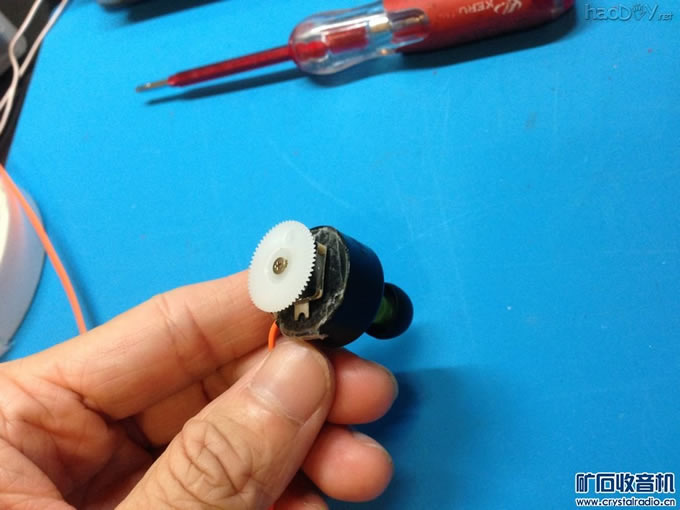

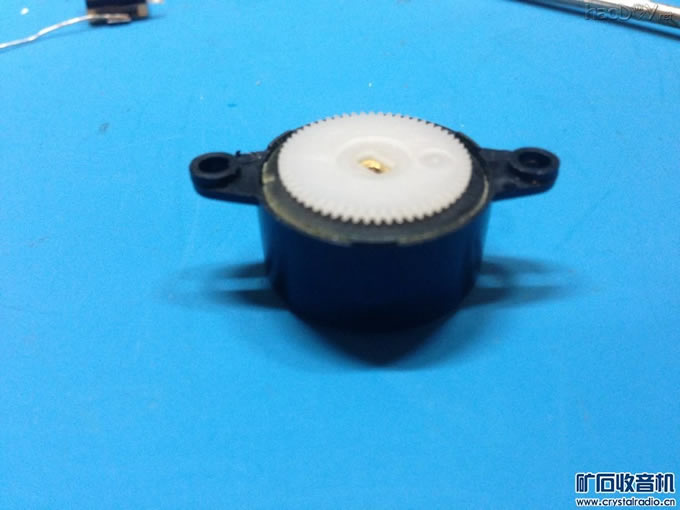

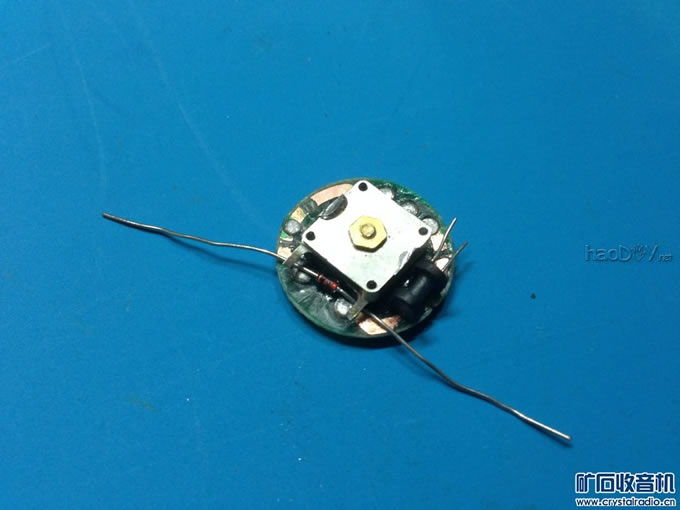

整个能装进压电蜂鸣器內
仿蓝牙耳机的一体化超小型矿石收音机仿蓝牙耳机的一体化超小型矿石收音机
