猪笼线圈矿机可以在家里无天地线收听_haoDIY_音响电子电脑科技DIY小制作发明

以前的小蜂房式线圈在家里也能听到播音，但声音很小，换上梁老师寄来的一对猪笼线圈（0.04*270）和高Q值的磁棒，竟然可以在家里正常收听了，很是高兴！新又发现矿机对面的墙是反射电波的根源，其他任何位置都不行，高兴之余又拿矿机到13层楼顶，声音很大了，又发现上海的中波电台主要在我的东西两个方向，磁棒能判别出来，方向感很强。
这个猪笼线圈形式和高Q的磁棒，太好了！昨晚听到了后半夜。
以后没有室外天地线，也可以听矿机了，声音虽不是很大，听的清清楚楚。当然收听远台还要接上天地线的。

如图

[ 本帖最后由 YJ9386 于 2010-2-7 11:00 编辑 ]

上海

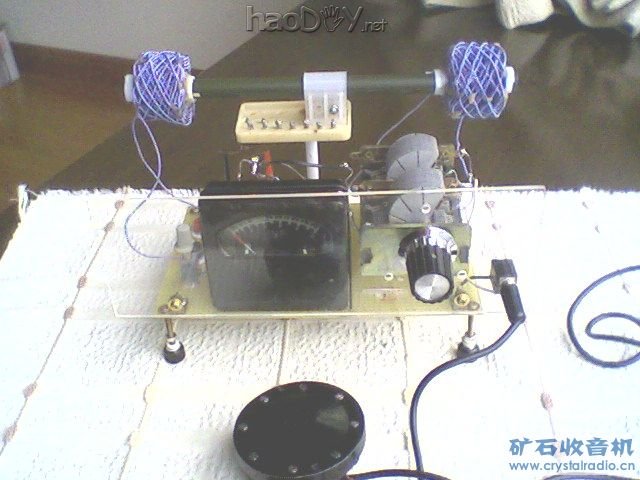

配上R=40K的USA耳机

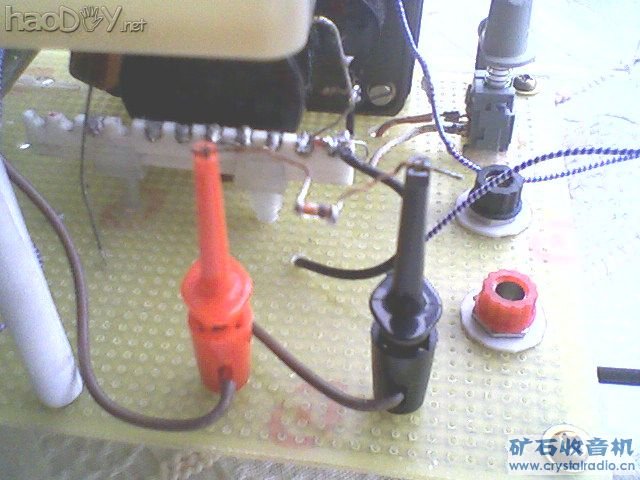

夹持贴片式二极管BAT85

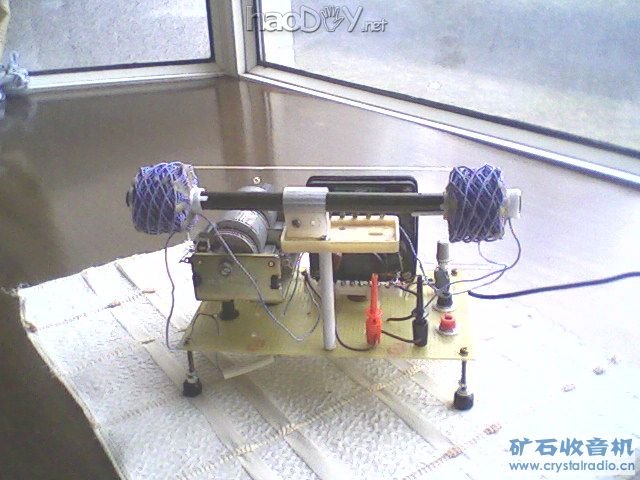

来个后身图

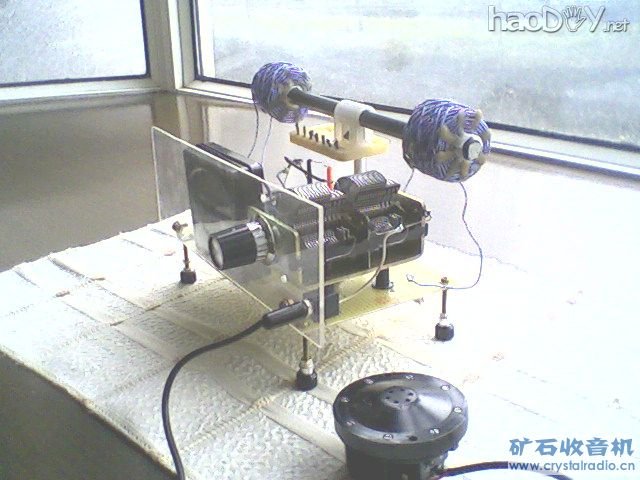

来个侧身图

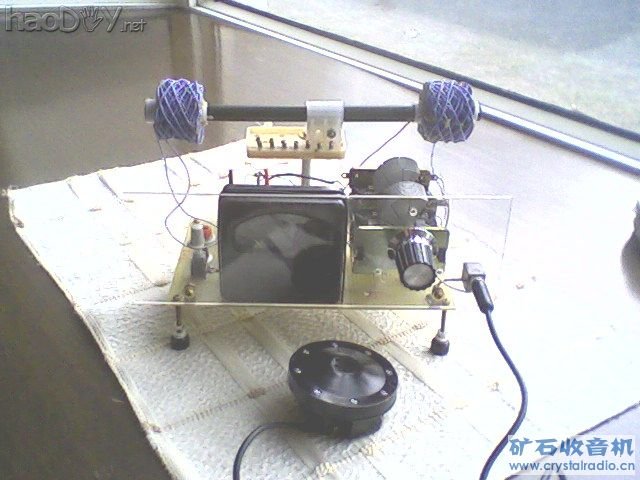

正面

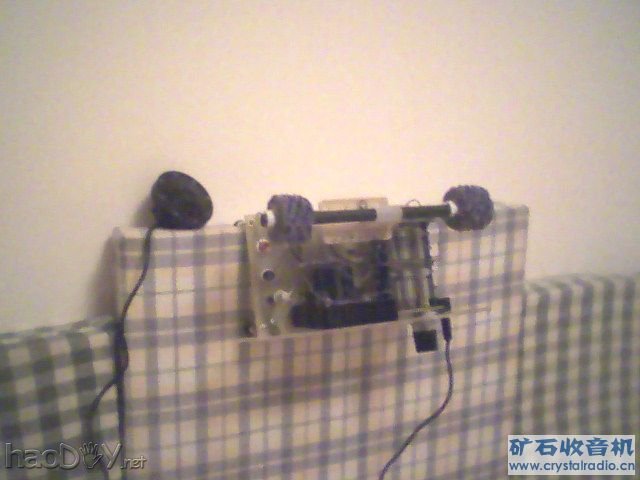

这部机无天地线时在家里图1的位置，收听上海交通广播电台最大声，也是唯一这个位置。且不混台，接天地线时本地各台音量均匀，上海人民广播台稍大声一点，磁棒线圈的位置调过相同。可能是线圈的Q值较高，加上负载的超高阻抗，选择性好不混台。

这种线圈比较蜂房式我比较有3点好处：1 ，Q值要高，带来选择性好和音量增大，远台显现明显。2,整个中波收台音量均匀，蜂房式在高端几个台较小声。3 ，能实现无天地线接收（我的位置）这是蜂房式线圈比不了的。
