在 http://www.schmarder.com/radios/misc-stuff/piezophones.htm 这个网站里看到用压电晶体元件自制耳机，这种元件通常用于发出音频警告信号。据说用两个 KBT-44SB-1A 元件做成的耳机，是 Sound Powered 舌簧耳机之外的最佳选择，灵敏度很高，但音质不很好，最适合听语言节目。

用压电晶体元件自制耳机 - 〓矿石机技术区〓 - 矿石收音机论坛

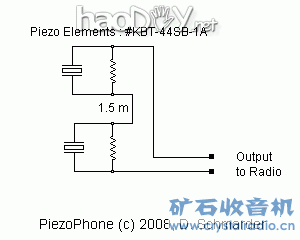

据这个网站的许多无线电爱好者试验，比较好的结果是用两个 KBT-44SB-1A 元件串联，接在 Bogen T725 输出变压器 10 KΩ 的抽头上。如果不用输出变压器，则在此耳机两端并联一个 12 KΩ 电阻。

试验的情况在 http://theradioboard.com/rb/viewtopic.php?t=886 这个论坛有比较详细的讨论。怎样使用的效果最好，和矿石机本身的检波器匹配等问题有关，应该自己试验决定。

我订购了几个 KBT-44SB-1A元件。这里的价格是4 个 $9。在国内也有公司出售
（ http://www.dzsc.com/stock-ic/KBT-44SB-1A.html#Supplier_KBT-44SB-1A ），但需要询问价钱。

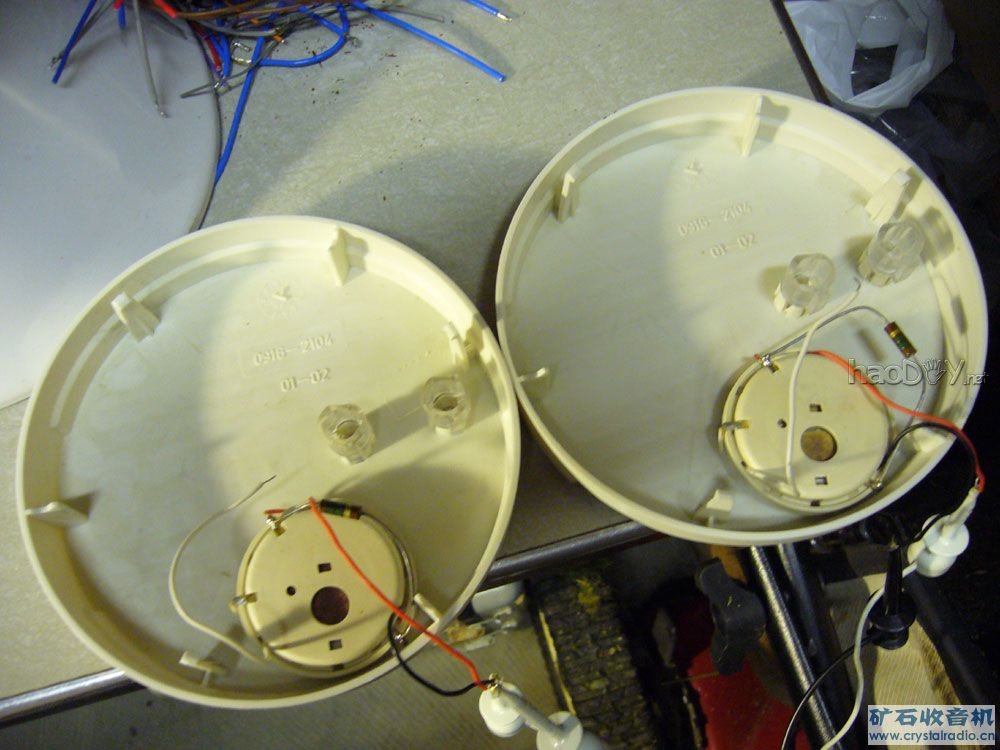

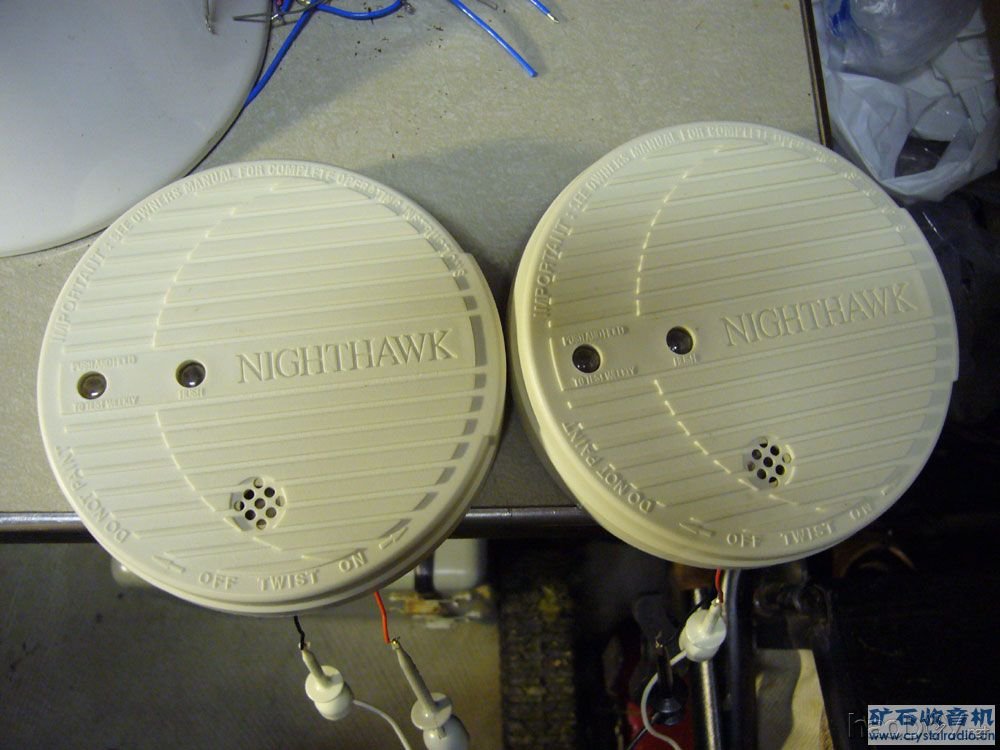

我拆了两个坏的烟雾报警器。发音元件是用胶固定在盖子上的，拆不出来。就在盖子上试验。三条线随便接两线
都有声音，但红、黑两线（一上一下）最大声。接在 Bogen T725 输出变压器的 10K、20K 抽头比较好。两个元件
串联，灵敏度和 4400 欧的国产军用耳机差不多，但是声音尖锐，没有较低的频率。

用压电晶体元件自制耳机 - 〓矿石机技术区〓 - 矿石收音机论坛

如果不用输出变压器，在两端接一个 10K 电阻也可以，但声音小一些。

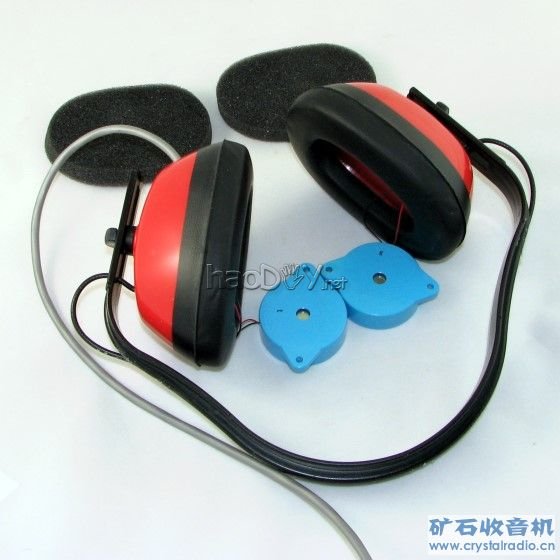

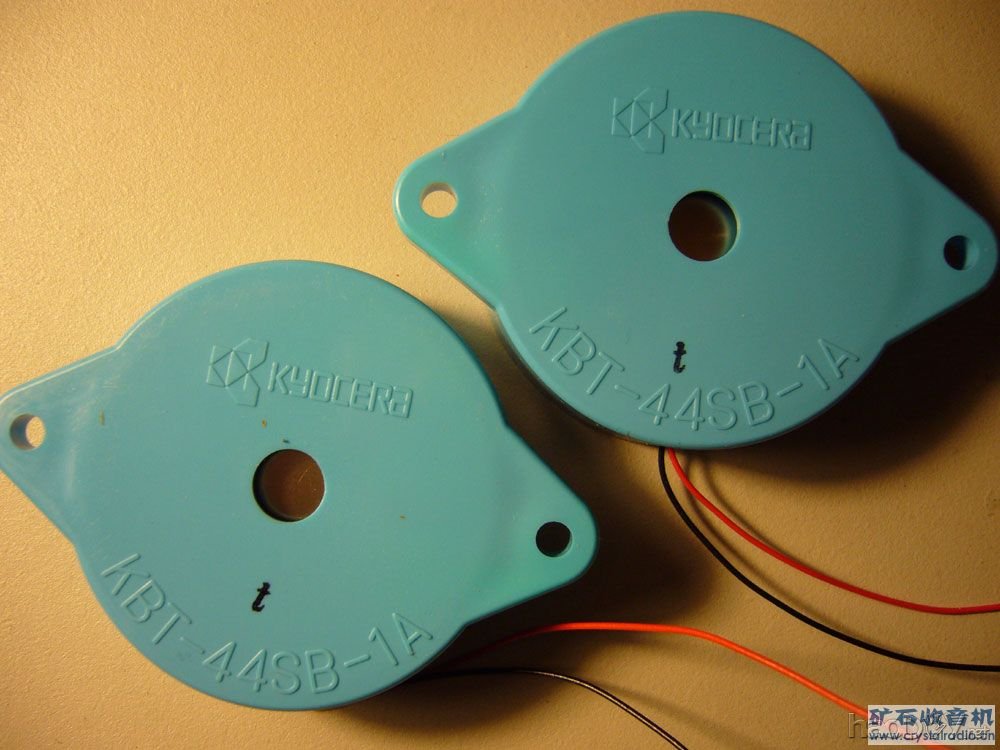

今天收到订购的 KBT-44SB-1A 元件和噪音防护罩。立即按照上述网站介绍的方法安装好试验。声音虽然没有 Sound Powered 耳机那么大，但是灵敏度的确很高，比烟雾报警器的压电晶体好多了。

用压电晶体元件自制耳机 - 〓矿石机技术区〓 - 矿石收音机论坛

噪音防护罩里面的泡沫衬垫隔音效能太好了，压电晶体放在泡沫衬垫后面，使音量降低了不少。应该在泡沫衬垫中间开一个圆孔减少音量的损失。

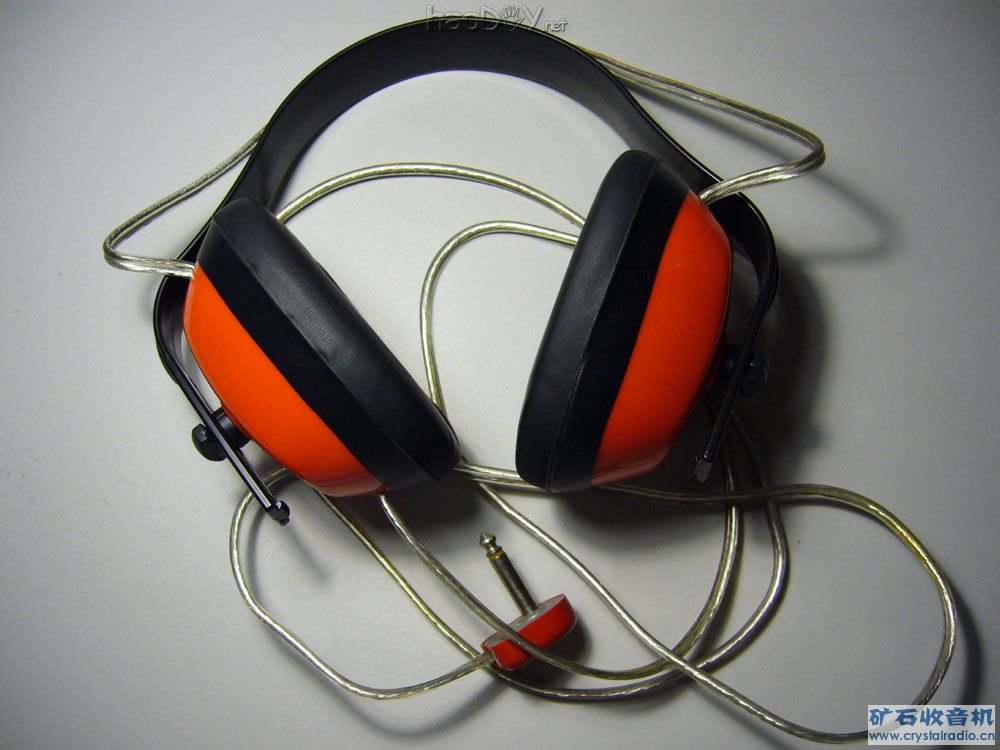

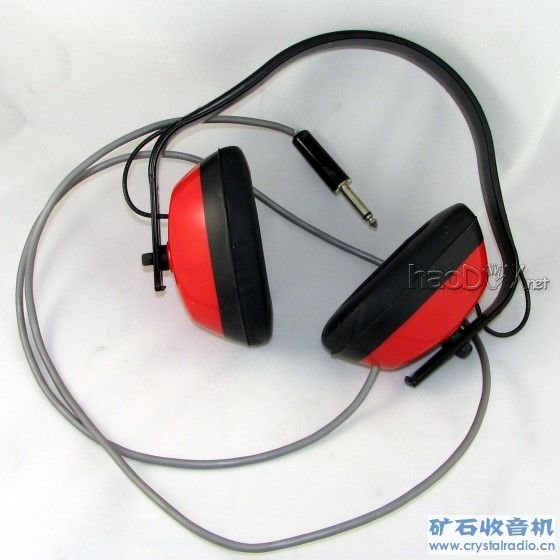

详细的制作方法请参考上述的网页，只要看看照片就一目了然。噪音防护罩有很多种类，可以选择你喜欢的款式使用。

[ 本帖最后由 mak1939 于 2008-4-18 02:59 编辑 ]
