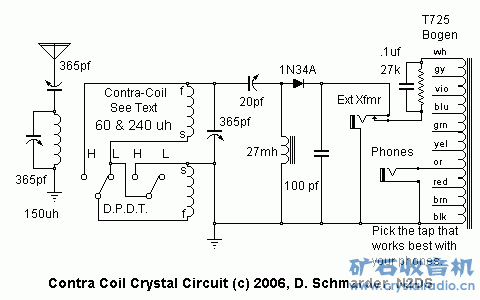

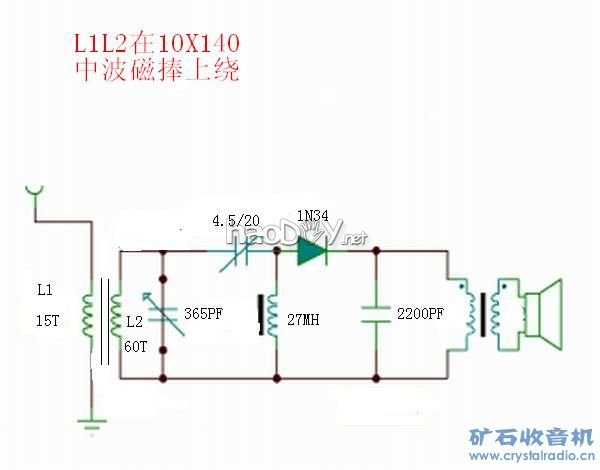

根据MAK1939麦老师介绍的线路，改制了一部简单点的矿机，发现该机灵敏度、选择性均优于普通线路，特别是收弱台达到MOSFET捡波的水平，注意如果本地有强台干扰，只要将L1移动便可消失，4.5/20微调要耐心调整，可变也要慢转。

灵敏度, 选择性, 移动

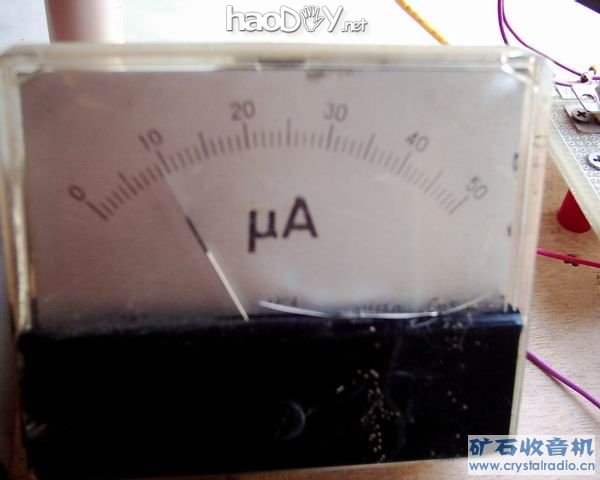

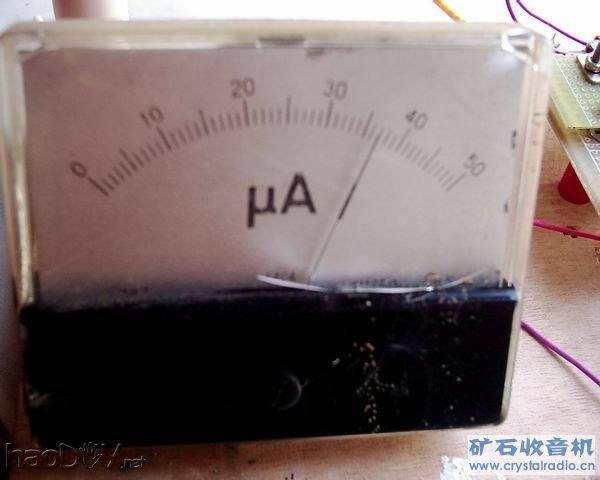

惊人的效果

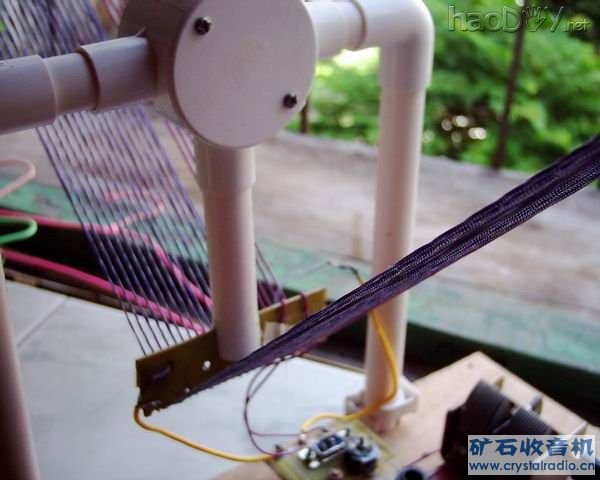

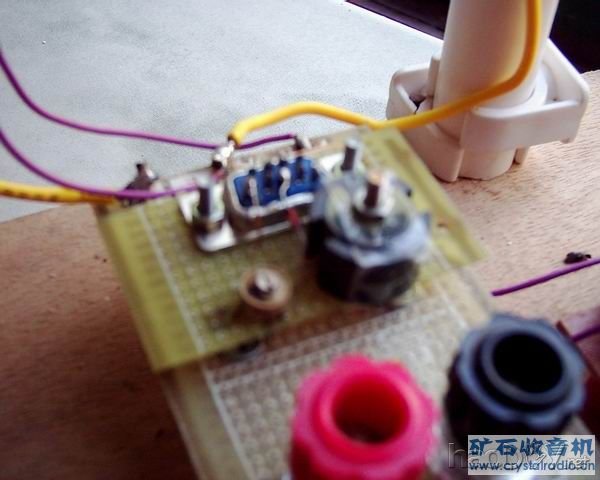

上40X40方框一试，不用天地线接收，都是1N34捡波。

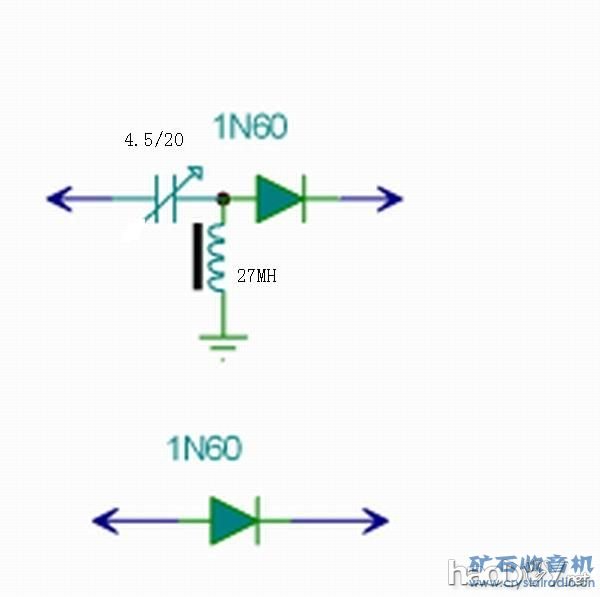

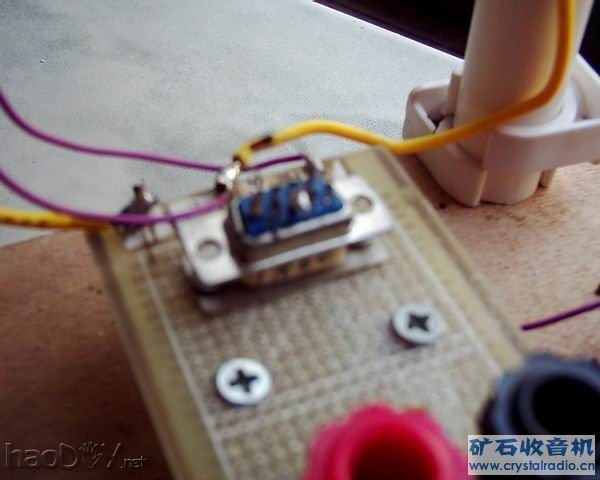

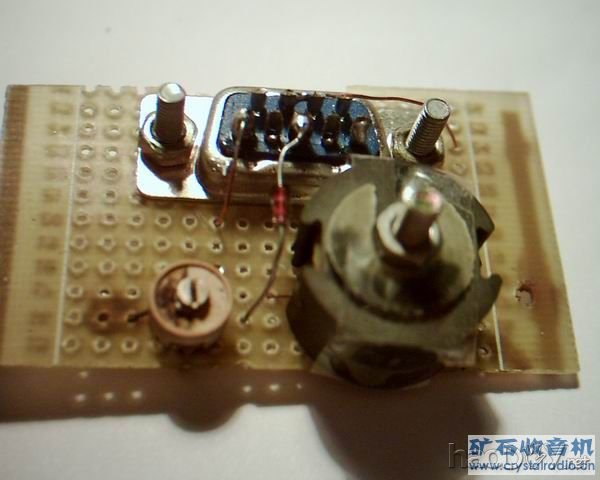

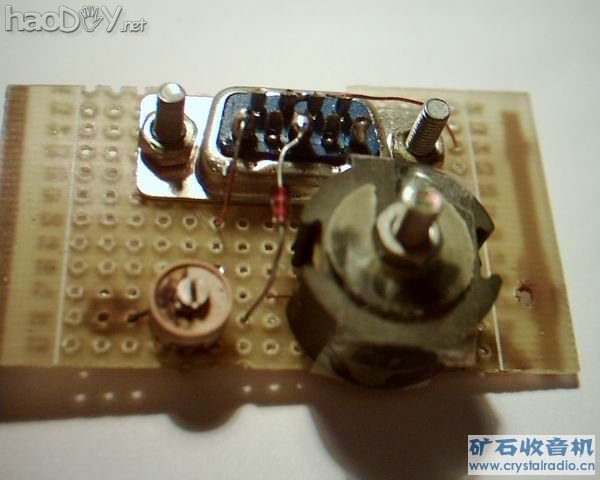

有兴趣的做个小东西代替原来的二极管试试。



原帖由 YJ9386 于 2008-8-1 20:50 发表

您好！磁棒上线圈是几股的？线径？（L1和L2），谢谢！

L1 L2用0.05X60股线。下面这个用0.04X660在60ML针筒上绕50T，不用天地线在楼下地面上可收本地台，声音较大。注意那可变和您买到的是否一样。

[ 本帖最后由 L.D.XIONG 于 2008-8-1 21:19 编辑 ]
