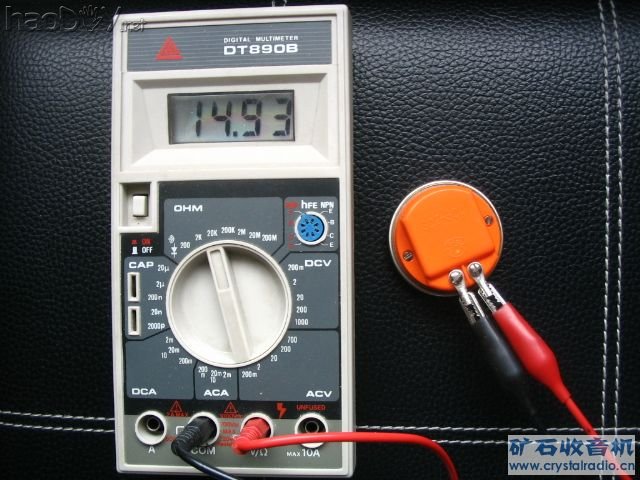

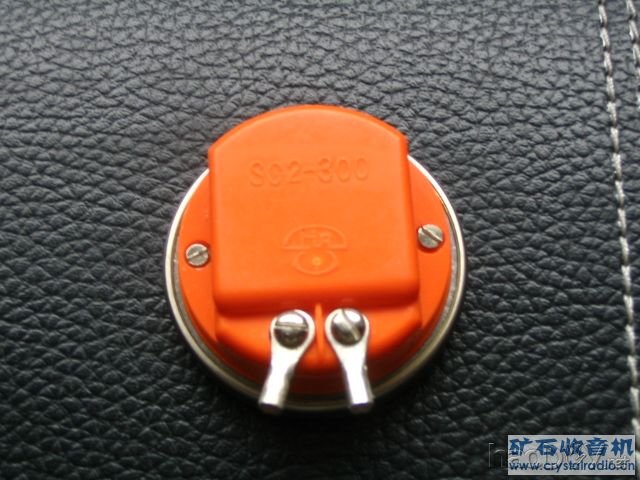

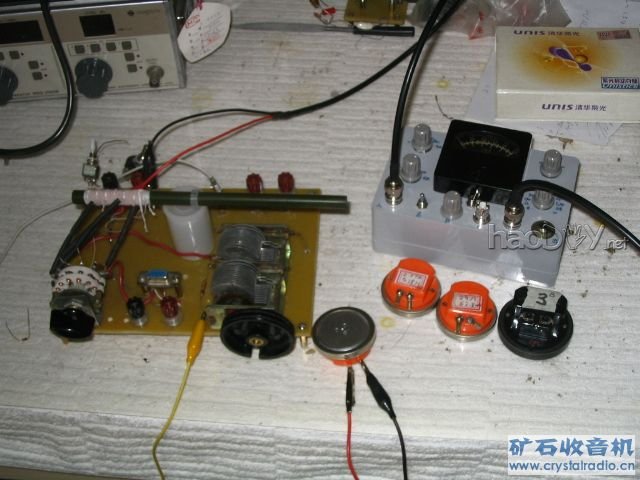

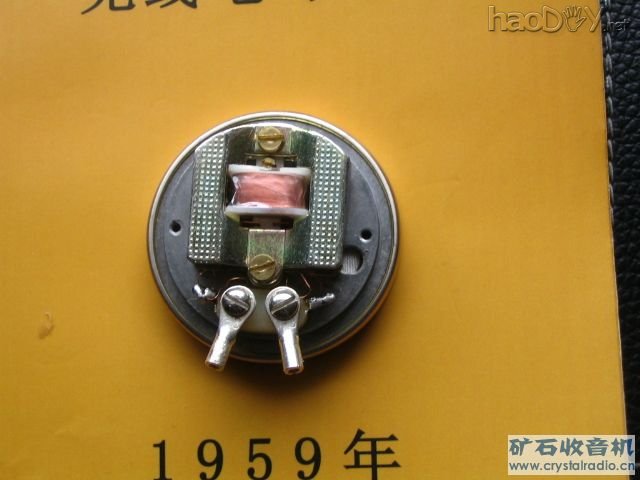

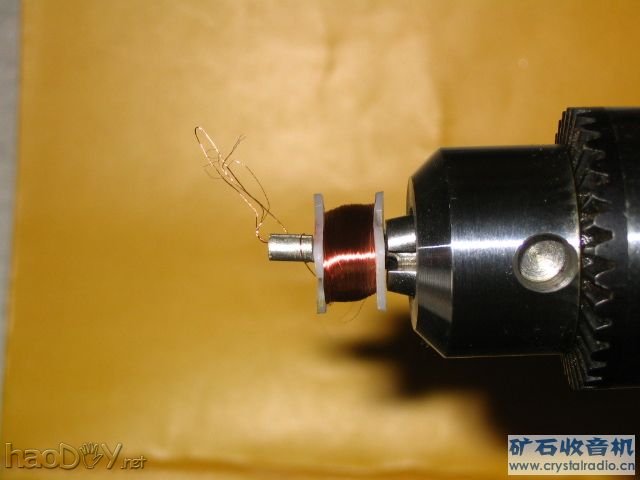

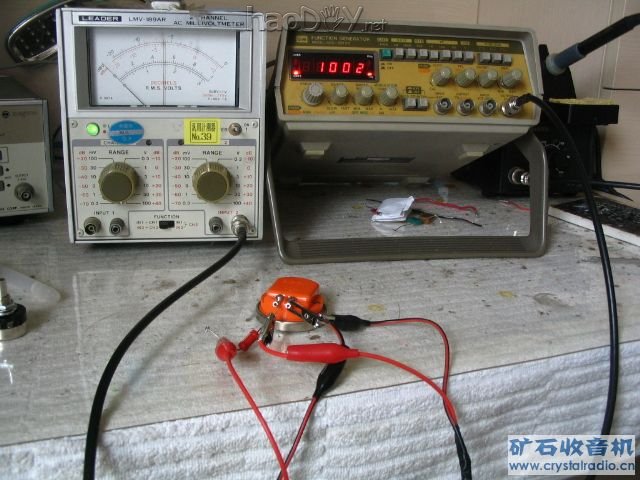

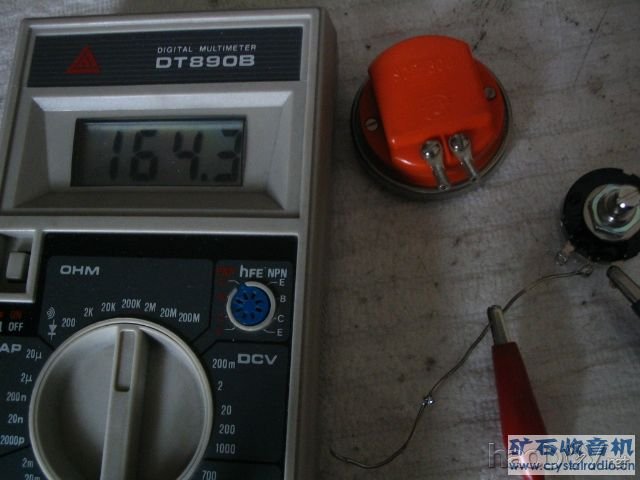

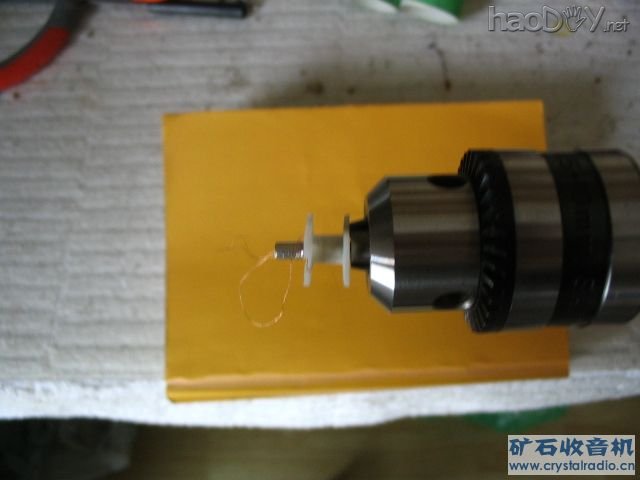

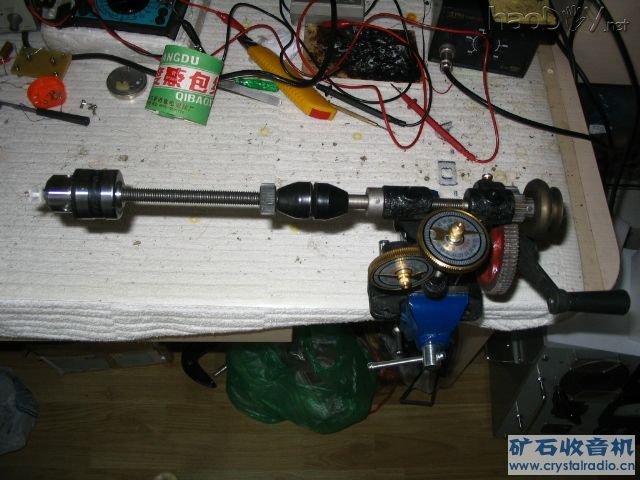

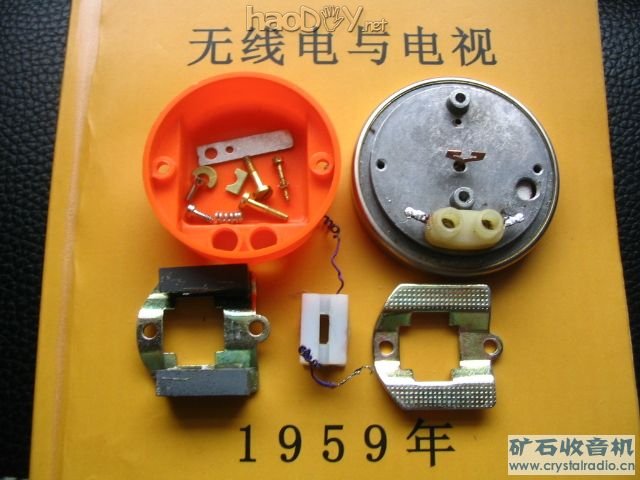

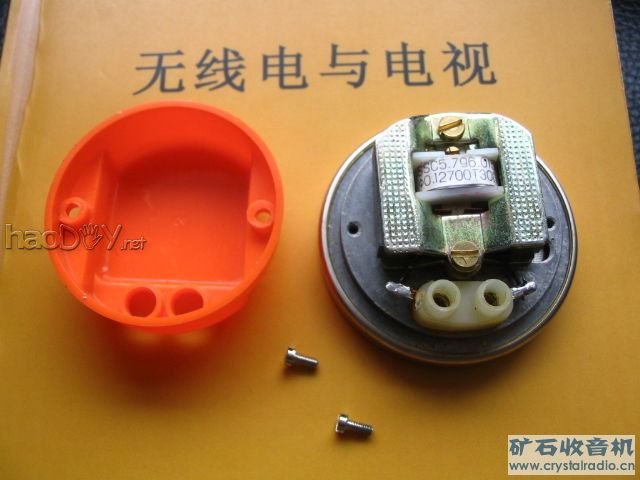

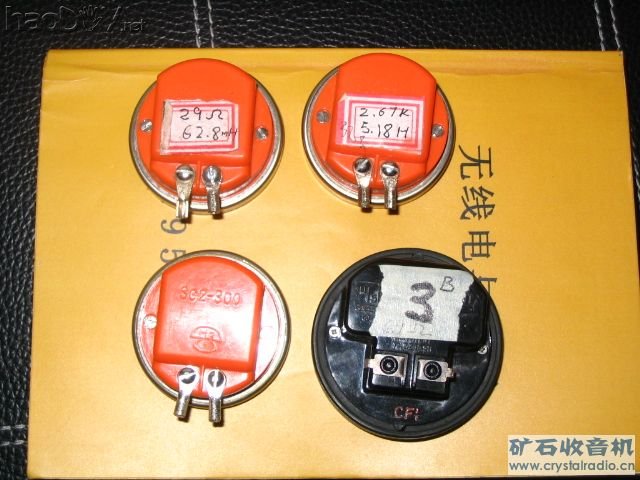

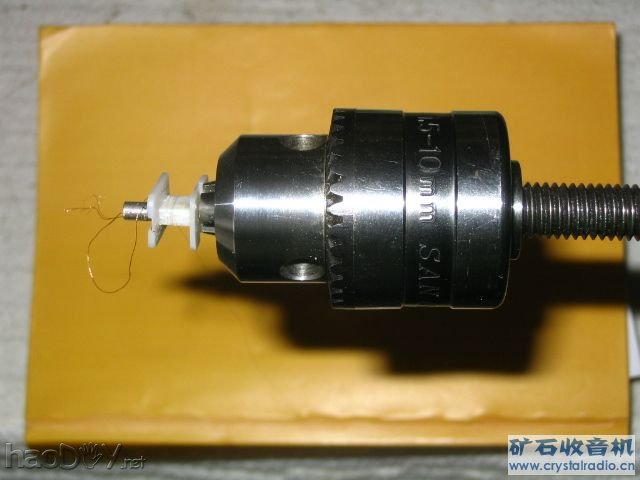

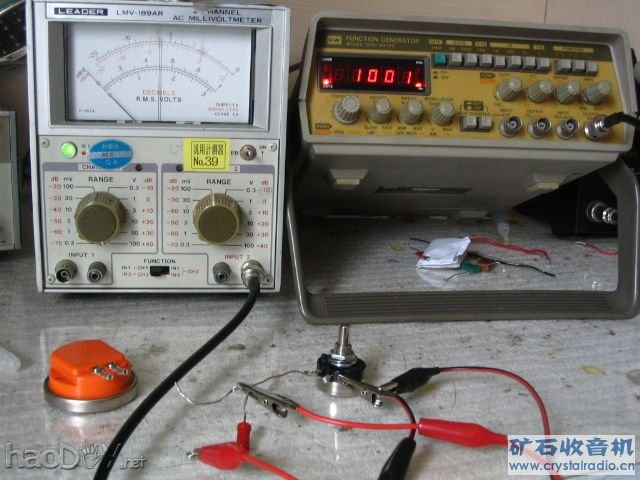

0.025直径的漆包线买来好长时间了，一直躺在柜子里睡大觉，眼见着L.D.XIONG、YJ9386和 tnlby 三位弟兄改绕耳机干的热火朝天，不断取得新成果，我也想好好试试，但是想起自己老眼昏花却要折腾0.025这种细的几乎看不见，并且很容易碰断的漆包线心里就发怵。这个周末终于下定了决心，实施这个谋划已久的改绕耳机的计划，于是翻出了一只珍藏的SC2-300，开始了改造工作。 改的就是这只崭新的SC2-300：  小心翼翼地拆了耳机，拆去原来的线包，为了对付0.025的细线，把绕线包的塑料架里里外外所有的边、角都用什锦锉锉园，线架内外各个平面都用什锦锉锉平，这样就扫去了线架上所有可能挂断细线的毛刺和尖角。然后用什锦锉和细砂纸把指甲修光滑，把手指上老皮形成的毛刺修光，然后开始了绕线工作。 拆开的耳机：   由于准备充分，线包绕制异常顺利，使用的手摇绕线机，摇一圈，绕线４圈，用了４５分钟绕了15000圈，感觉还比较轻松，远比想象的容易多了，由于线机轴前端存在径向跳动，再加上线架固定的有点偏，线圈绕的有些偏，第一次绕这么细的线，为保险起见线架也没绕的很满，如果下回再绕，把线架固定好并且再绕满些，估计绕到18000到19000匝还是有可能的。 绕制过程：     把耳机除了两块磁铁的其它部分安装好，调整舌簧螺丝钉使舌簧位于两个极靴中间的位置上，这时发现了一个重要的问题：线包架不能放到底，如果放到底了舌黄片就不在线包孔的中心了，于是调整好舌簧在极靴中的位置后再调整线包上下的位置，使舌簧位于线包空的中心，然后装好磁铁。大功告成了！ 安装好的耳机：  将低频信号发生器频率调到1000Hz附近，将低频信号发生器的输出信号送入耳机，微调舌簧位置螺钉，使耳机声音最大，耳机就调整好了。 用替代法测量这个耳机的阻抗是164.3Ｋ，直流电阻是１４．９3Ｋ，而另一只用０．０４直径漆包线改绕的耳机用同样的方法测得的阻抗是３２。８Ｋ。 直流电阻是14.93K：  替代法测阻抗： 1。信号源1000Hz左右，串联47K电阻，耳机两端的电压是50mV  2。用电位器替代耳机，调整电位器阻值的大小，使电位器上的音频电压也是50mV  3。测量电位器此时的阻值是164.3K，耳机的阻抗就是164.3K  上机试听，与另外3只耳机做比较：   把改绕的这只耳机接到１Ｎ６０检波的矿机上，竟然在高端的频率上比那只阻抗是３２.８Ｋ阻抗的改绕耳机多收到了一个弱台，而用未经改绕的耳机经１００Ｋ变到３００欧的匹配变压器做阻抗匹配也能收到这个弱台，只不过声音小了一些，仔细想了一下，这只新绕的耳机阻抗是１６4.3Ｋ，未经改绕的耳机经１００Ｋ倒３００欧的匹配变压器的变换初级阻抗是１００Ｋ，而用０．０４线改绕的变压器初级阻抗只有３２．８Ｋ，这个弱台收不到莫非是阻抗匹配的问题？，将低频组件的输出阻抗由１００Ｋ降到４０Ｋ，果然未经改绕的耳机也收不到高端的那个弱台了！ 使用这只阻抗164.3K的耳机还有一个感觉，就是矿机的选择性好了些，强台在可变电容刻度上的角度变小了，但同时调谐线圈接检波二极管的抽头，距离地线最近的两个抽头不好用了，接上去声音很小，其他抽头的效果还不错。 四只耳机比较，最好的仍然是USI耳机，USI耳机配上自制的初级阻抗是100K的铁氧体磁芯变压器，在矿机上无论音量、灵敏度都优于其它3只耳机。 刚刚改好的阻抗是164.3K的耳机收听弱台时音量比另两只耳机要大些，感觉选择性的改善较明显，在选择性的改善上不但优于另两只耳机，也要优于USI耳机。 未改造的耳机配上自制的初级阻抗是100K的铁氧体磁芯变压器，其灵敏度要明显好于以前用0.04漆包线改饶的耳机，而且听上去失真也小些，原因很可能是以前该绕的这只变压器阻抗只有30K多点，而我试验的这台矿机的输出阻抗可能比较高，或许是100多K，30K的耳机失配比较严重，而100K或是164.3K更接近匹配。 这只新改好的耳机其他的神奇效果我还没体会到，等我慢慢试来，再细细的体会。
