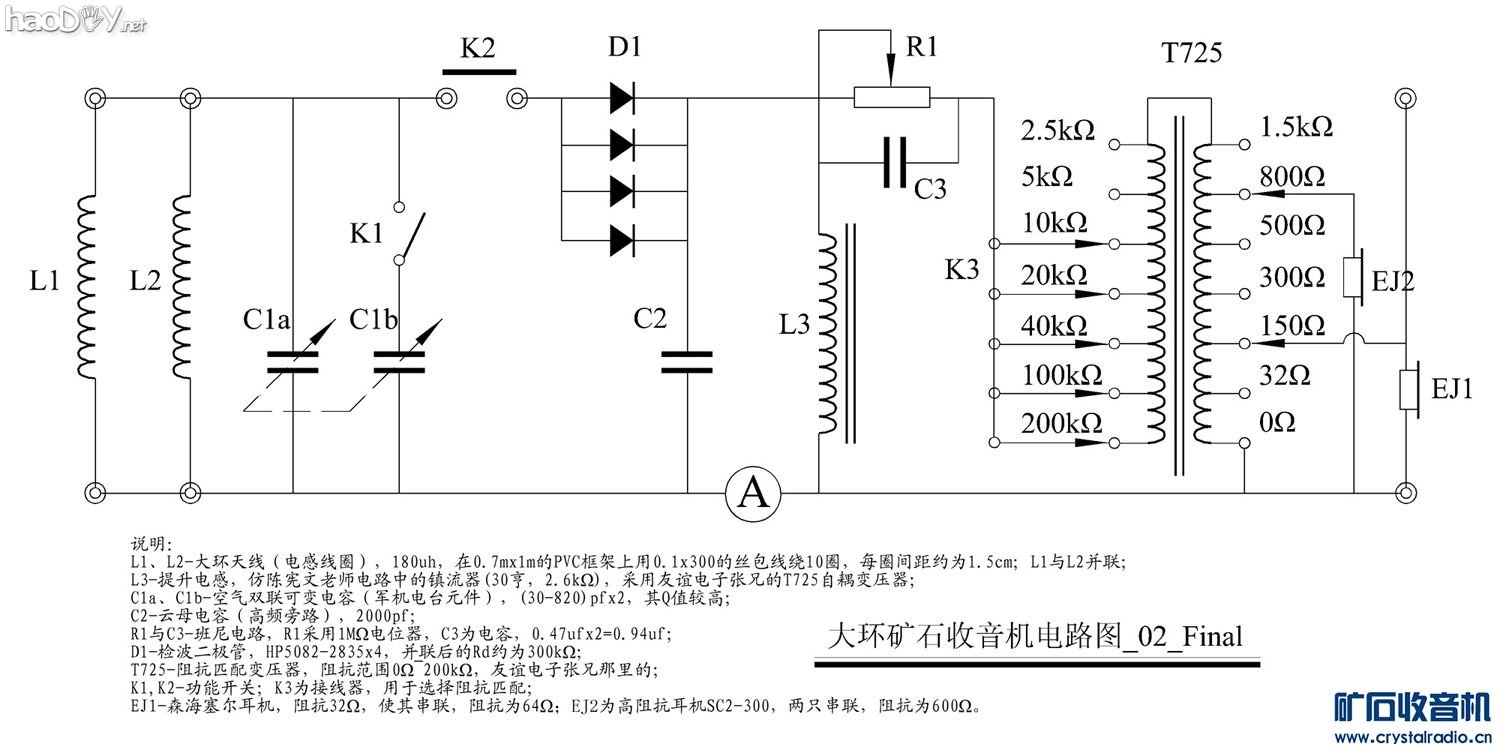

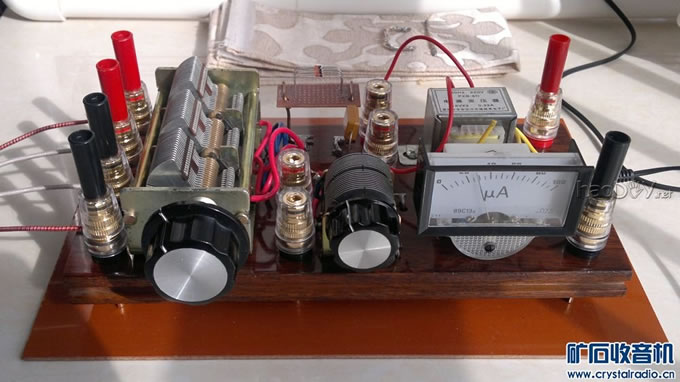

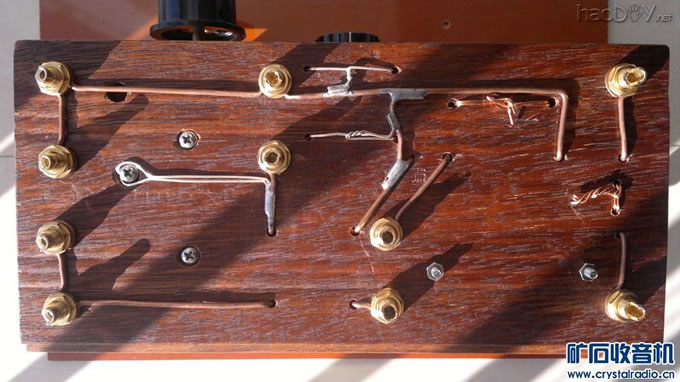

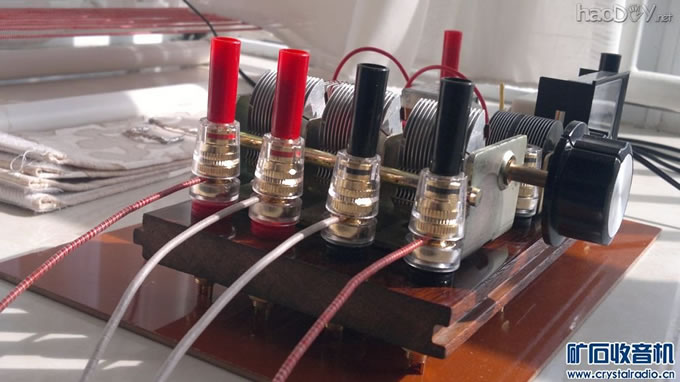

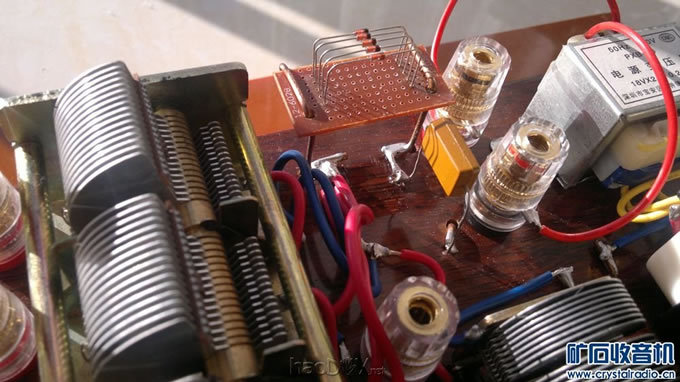

    二、2号大环矿石机 按照坛里的各位老师、前辈和坛友所提宝贵意见和建议，我抽时间又做了一台大环矿石收音机（2号大环矿石机）。大环天线没变，双联空气可变电容采用军机电台拆机件；检波二极管采用HP5082-2835；提升电感和音频输出变压器采用仿T725变压器；接线柱还是选用音响发烧友使用的纯铜镀金直径8mm接线柱；主电路板采用绝缘性能好的电工板（300mmX150mmX15mm厚）；绝大多数元器件来自友谊电子和家住寨河边。 和1号大环矿石机相比，2号大环矿石机的改进主要是：采用Q值高的军机电台空气可变电容；检波二极管采用高Rd的HP5082-2835；主板采用了绝缘性能很好的电工板；增加了电感提升和班尼电路；音频输出设置了低阻抗和高阻抗两个耳机插孔；整体电路的阻抗匹配较好。通过这些改进措施，这台矿石机的声音大了一些，灵敏度提高了一些，低音效果好（在收听中国之声和北京城市管理广播电台放音乐时，低音效果震撼），最主要的还是选择性提高了不少，基本不再串台了。一般情况下，白天能收到6~7个台，晚上能收到9个电台。但同时，微安表所显示的电流比原先低了，弱台2~3uA，最强台北京城市管理广播20uA。 2号大环矿石机主要元器件选择及技术参数如下：L1、L2-大环天线（电感线圈），180uh，在0.7mx1m的PVC框架上用0.1x300的丝包线绕10圈，每圈间距约为1.5cm；L1与L2并联；L3-提升电感，仿陈宪文老师电路中的镇流器(30亨，2.6kΩ)，采用友谊电子张兄的T725自耦变压器；C1a、C1b-空气双联可变电容（军机电台元件），(30-820)pfx2，其Q值较高；C2-云母电容（高频旁路），2000pf；R1与C3-班尼电路，R1采用1MΩ电位器，C3为电容，0.47ufx2=0.94uf；D1-检波二极管，HP5082-2835x4，并联后的Rd约为300kΩ；T725-阻抗匹配变压器，阻抗范围0Ω~200kΩ，友谊电子张兄那里的；K1,K2-功能开关；K3为接线器，用于选择阻抗匹配；EJ1-森海塞尔耳机，阻抗32Ω，使其串联，阻抗为64Ω；EJ2为高阻抗耳机SC2-300，两只串联，阻抗为600Ω。 2号大环矿石机电路图如下：  2号大环矿石机收到的电台列表如下：
