【参赛】“水晶”无天地线矿机

时间:2017-05-29 14:31来源:www.crystalradio.cn 作者:fengsongshu 点击: 次
本机特点：无天地线，小巧精致，密封性好，便于携带，收听方便。 材料：有机玻璃烟盒1个，3DQ，200MM高Q值磁棒6支,0.04*275李兹线，3.5MM插头,2200P电容。360P空气可变（Q值高的最好），ES-2舌簧耳塞。 制作： 1、锯开有机玻璃烟盒合适长度，稍长于200MM，制
本机特点：无天地线，小巧精致，密封性好，便于携带，收听方便。
材料：有机玻璃烟盒1个，3DQ，200MM高Q值磁棒6支,0.04*275李兹线，3.5MM插头,2200P电容。360P空气可变（Q值高的最好），ES-2舌簧耳塞。
制作：

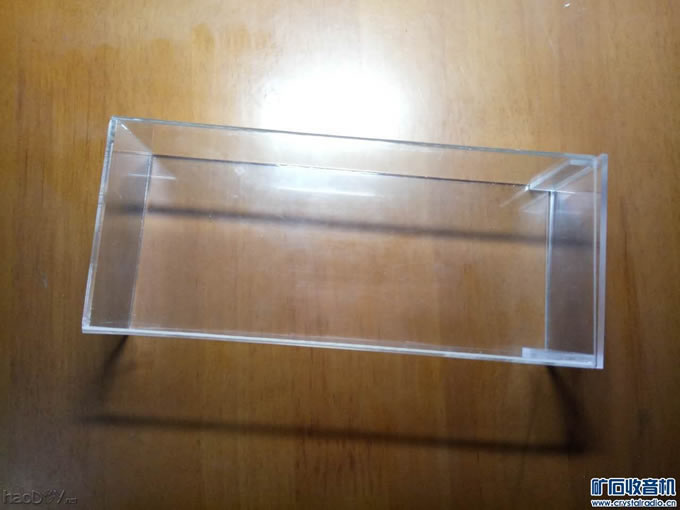

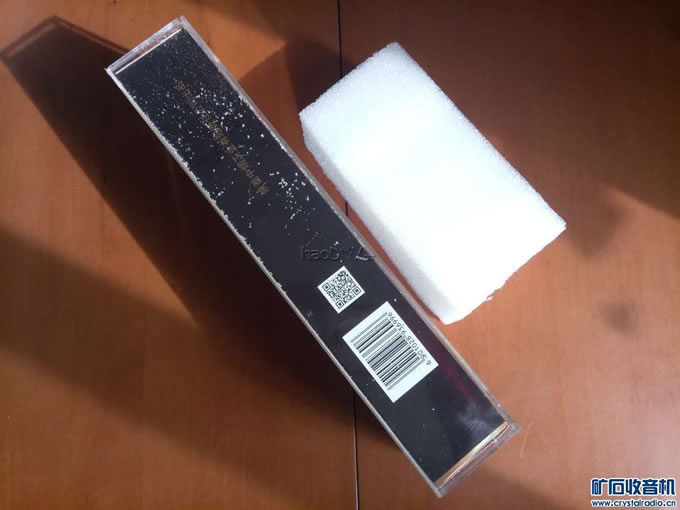

1、锯开有机玻璃烟盒合适长度，稍长于200MM，制作外壳，用亚克力无影粘接剂粘合。

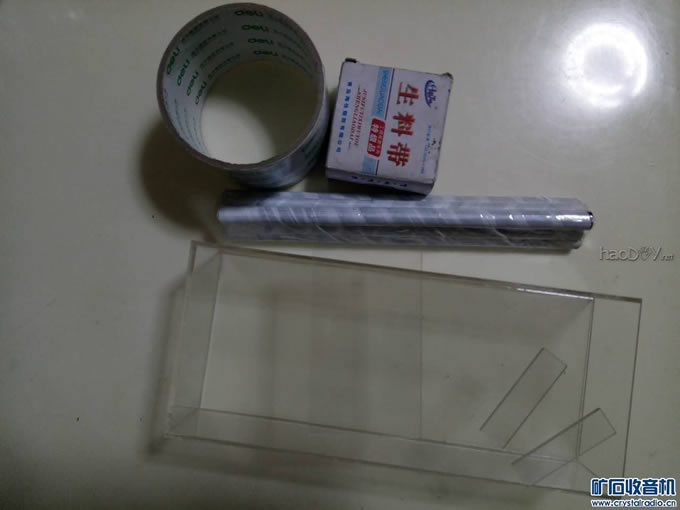

2、将200MM高Q值磁棒，每支裹一层生料带，房子磁棒之间的震碰，6支困成品字型，用透明塑料纸做骨架，透明胶带粘合。磁棒易碎，断的话可用502粘接继续使用。

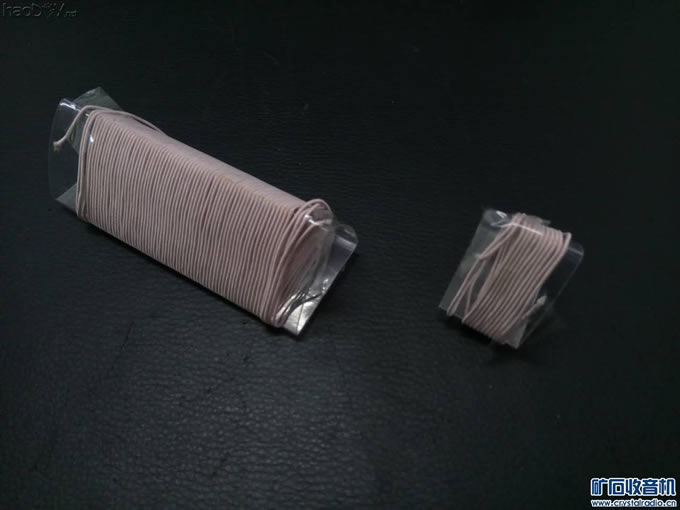

3、线圈，用透明硬包装纸做骨架，一组40绕圈电感270MH，一组5绕圈。

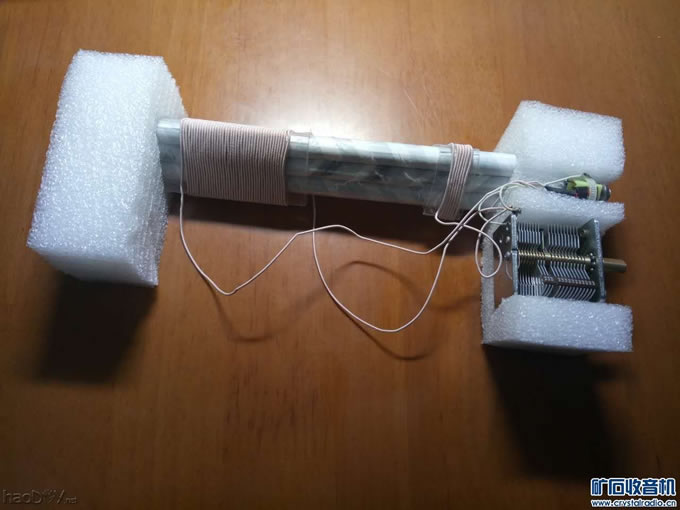

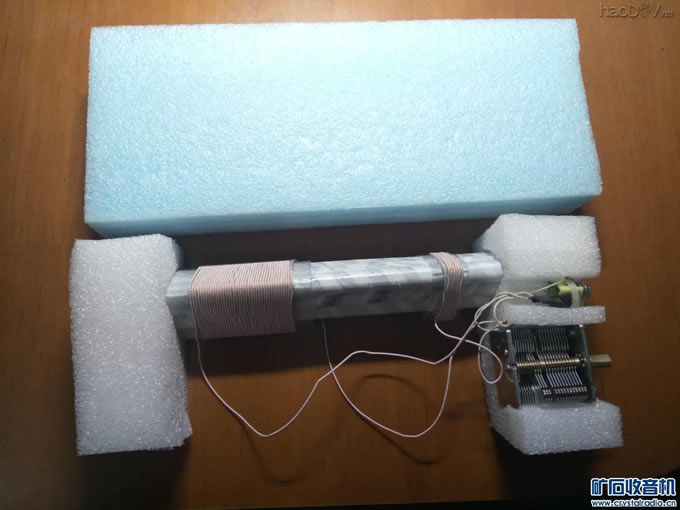

4、用泡沫合适位置掏孔，安装磁棒，泡沫既方便裁剪，又能减震，Q值高。

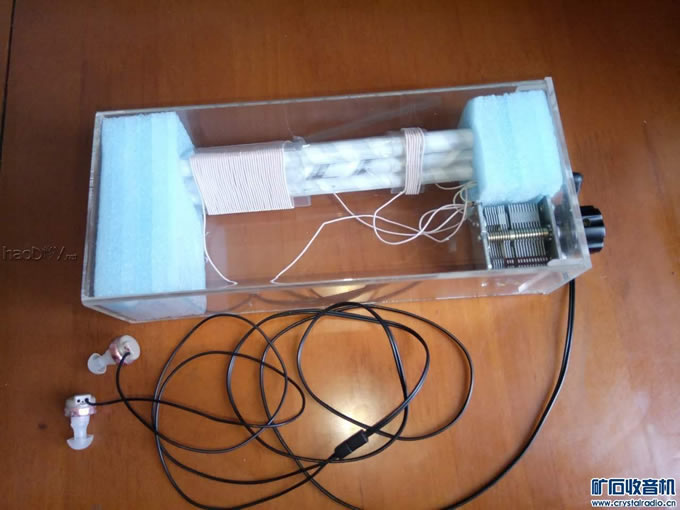

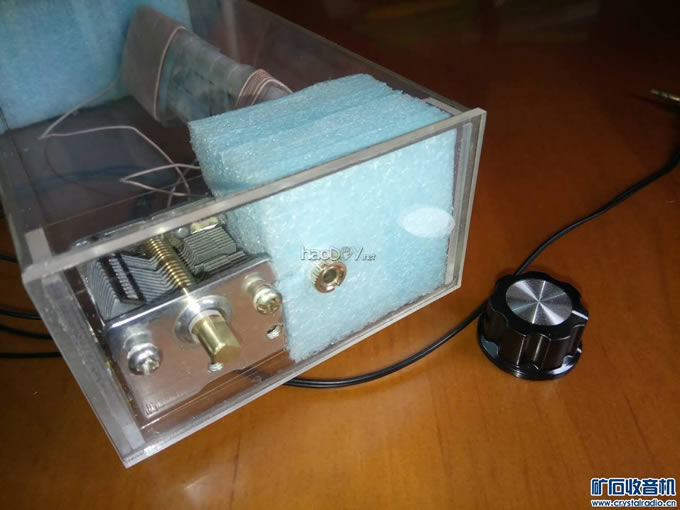

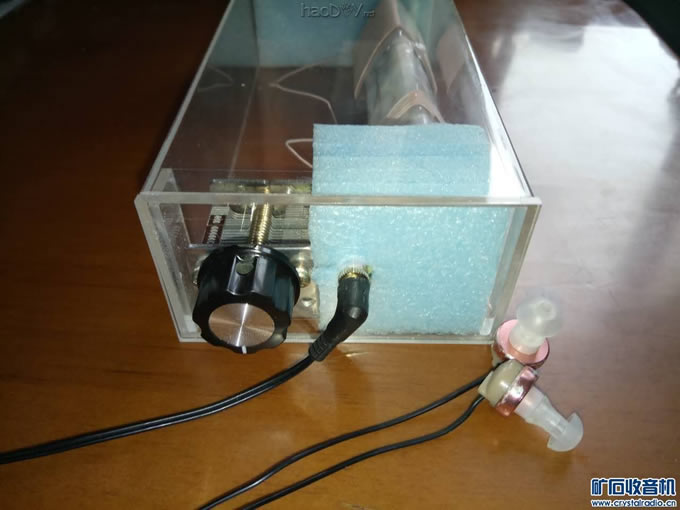

5、焊接线路，打孔安装插座、空联等，装入磁棒天线，封闭外壳，完成。

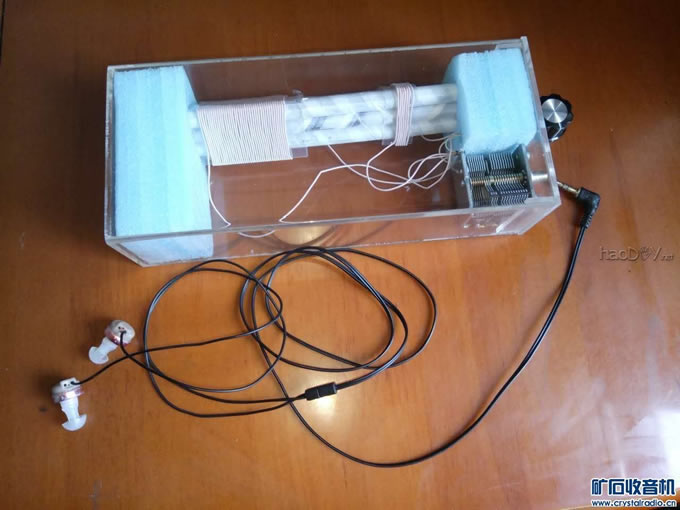

效果：在家里可以清楚的收到4个电台，中国之声、本省台声音很大，其余2个电台声音小一些，分台清晰，收听满意。
本主题由 lq19512003 于 2017-2-8 12:59 设置高亮





【参赛】“水晶”无天地线矿机





【参赛】“水晶”无天地线矿机





【参赛】“水晶”无天地线矿机





【参赛】“水晶”无天地线矿机





【参赛】“水晶”无天地线矿机





【参赛】“水晶”无天地线矿机





【参赛】“水晶”无天地线矿机





【参赛】“水晶”无天地线矿机





【参赛】“水晶”无天地线矿机





【参赛】“水晶”无天地线矿机

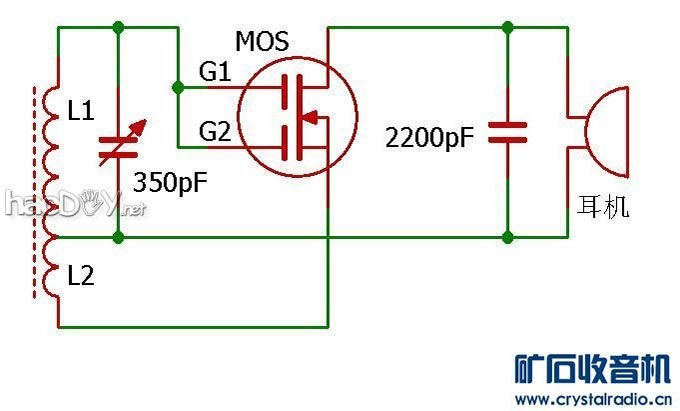

电路图

【参赛】“水晶”无天地线矿机
