都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器

时间:2017-04-28 20:41来源:www.crystalradio.cn 作者:响尾蛇 点击: 次
前几天看到有坛友制作了一个空气可变电容器,我觉得简单,而且矿石收音机里所有的零件都做过,什么耳机,矿石,线圈,接线柱之类的,就是可变电容器没做,所以我要突破记录,做出可变电容器,这样我就可以自己做出整台矿石收音机了.不说了,下面上图!!! 先看看定动片的
前几天看到有坛友制作了一个空气可变电容器,我觉得简单,而且矿石收音机里所有的零件都做过,什么耳机,矿石,线圈,接线柱之类的,就是可变电容器没做,所以我要突破记录,做出可变电容器,这样我就可以自己做出整台矿石收音机了.不说了,下面上图!!!

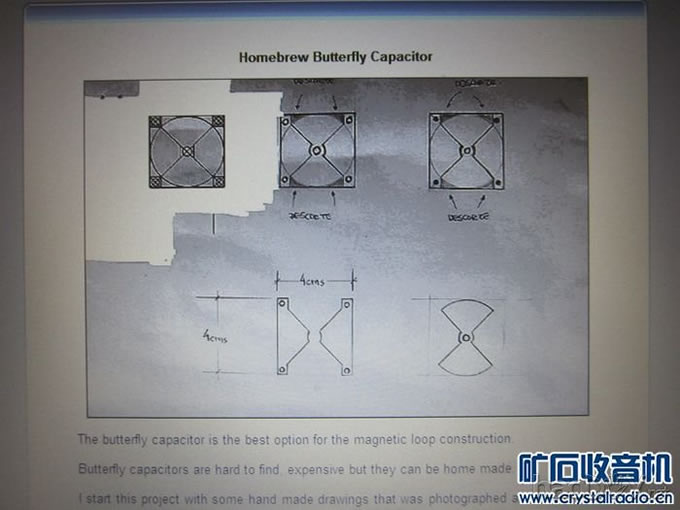

都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器 先看看定动片的数据.

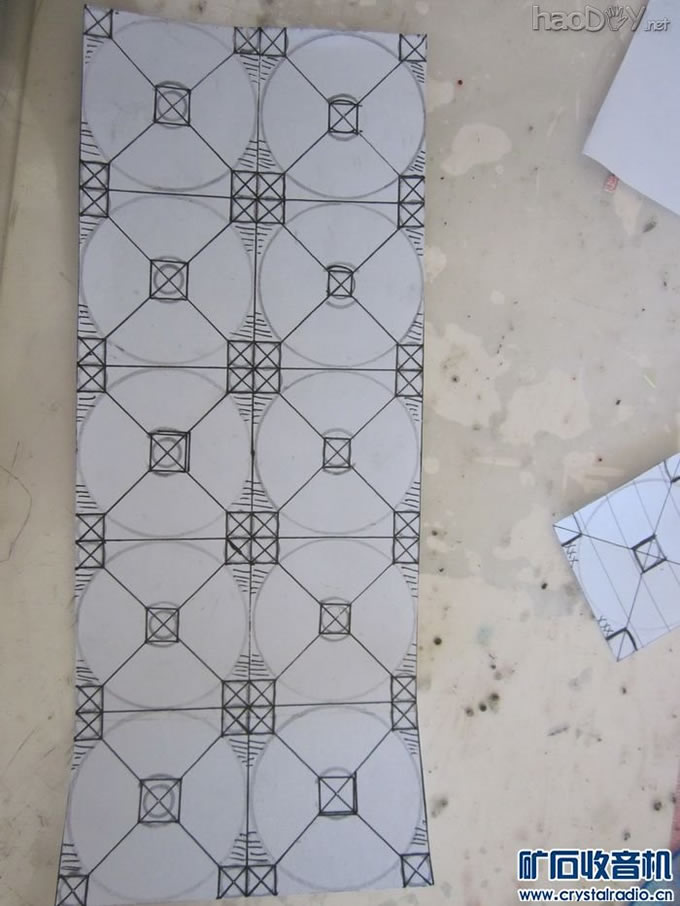

都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器 已经画好图并且粘到铝板上了(铝板用的是易拉罐可口可乐,所以这个东西也叫可口可乐牌,哈哈)

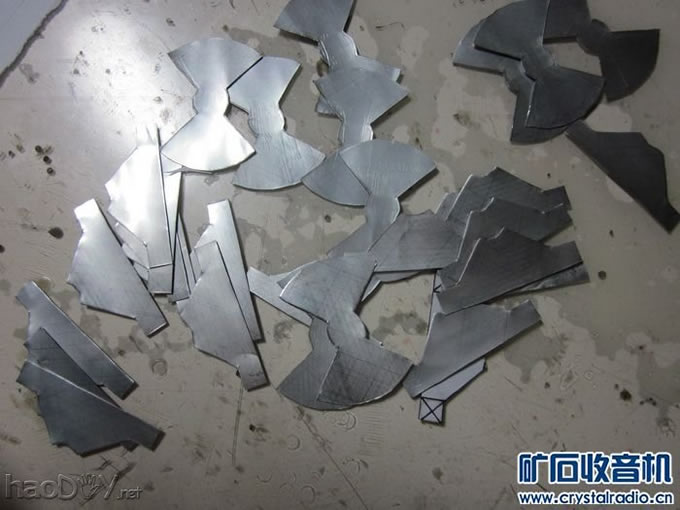

都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器 已经切割出定片和动片.

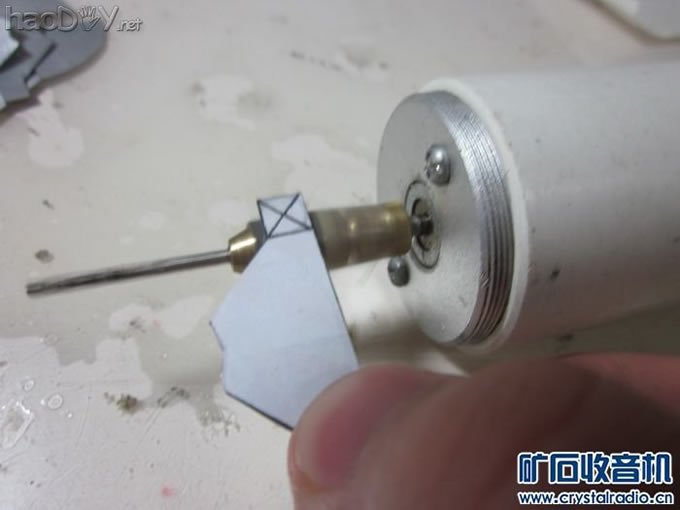

都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器 打磨铝片,因为我发现易拉罐里层有一层膜,不导电,所以用自制的电钻加打磨器磨掉.

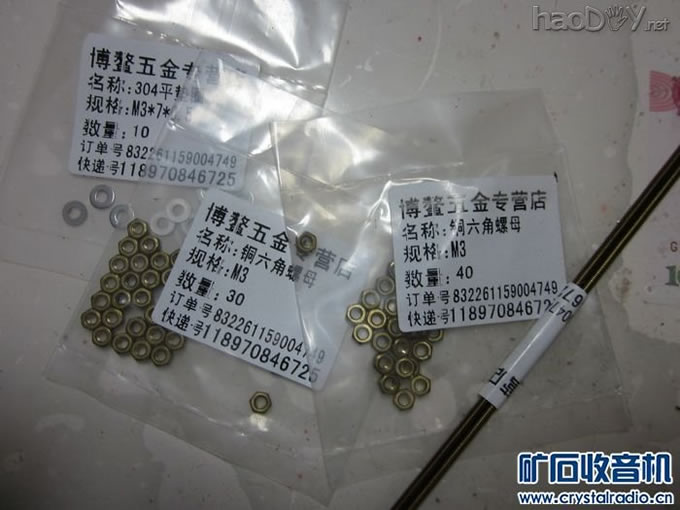

都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器 买的m3铜螺丝和螺杆到了.

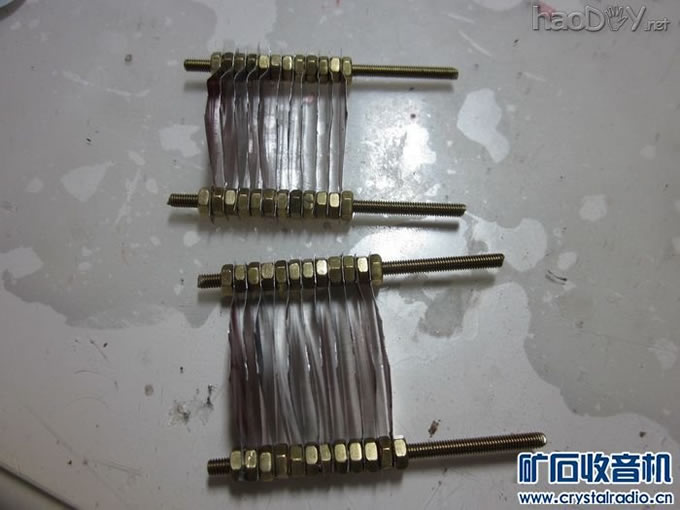

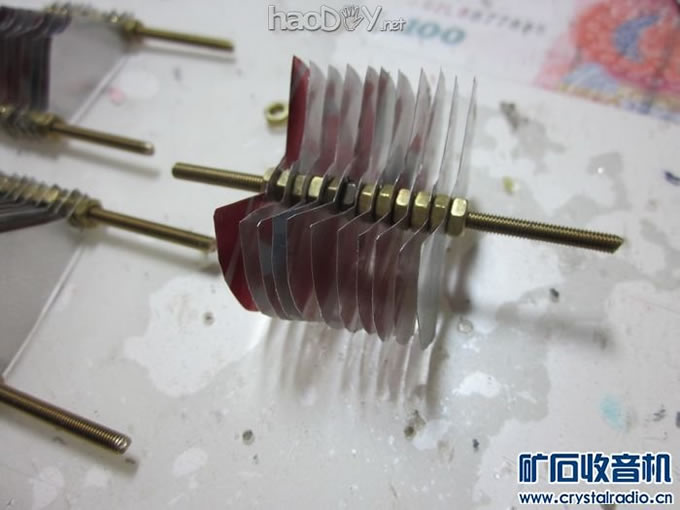

都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器 好了,已经组装了一个定片组了.

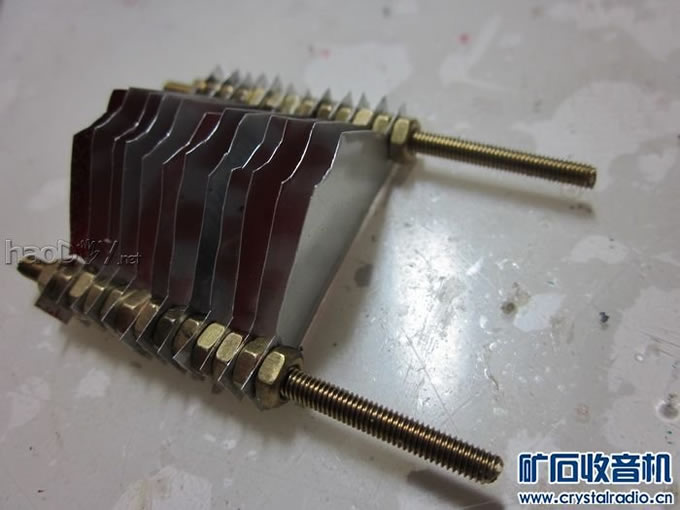

都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器 两个了.

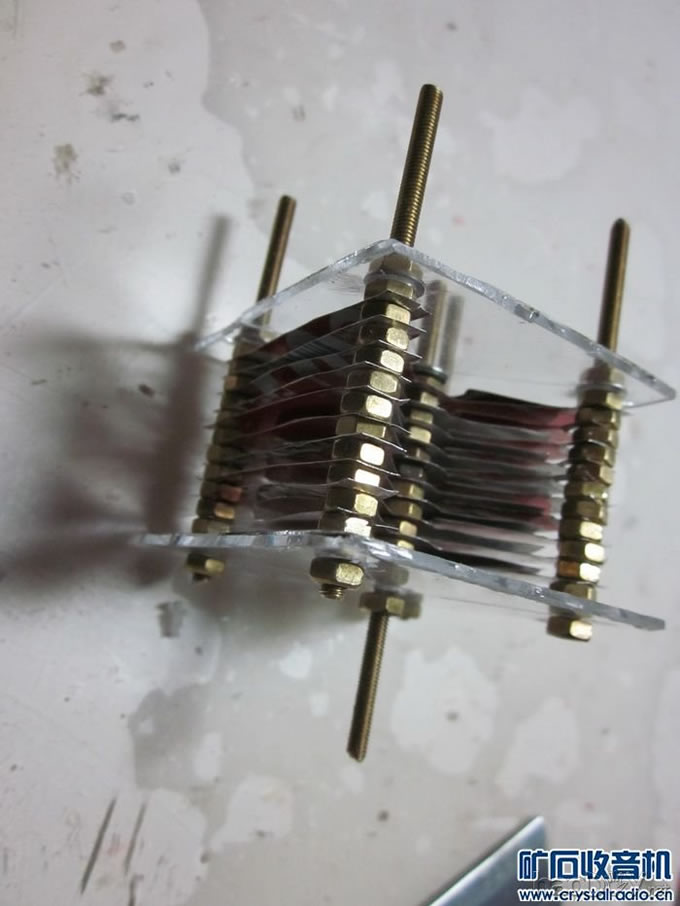

都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器 哈哈,动片组制作完毕.开始总装.面板采用透明塑料.

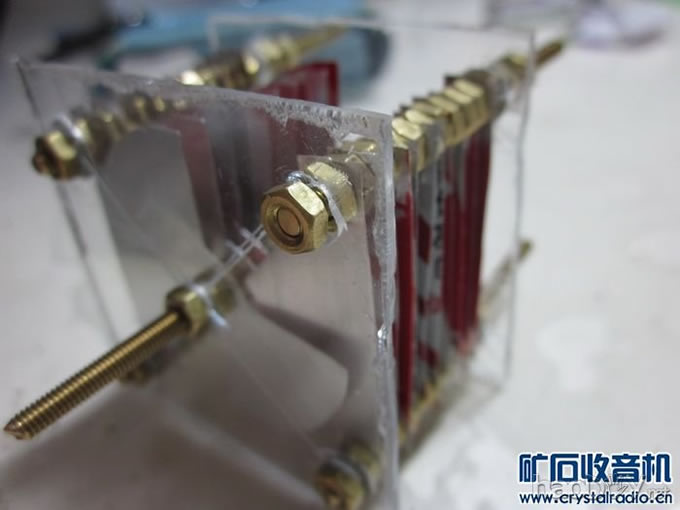

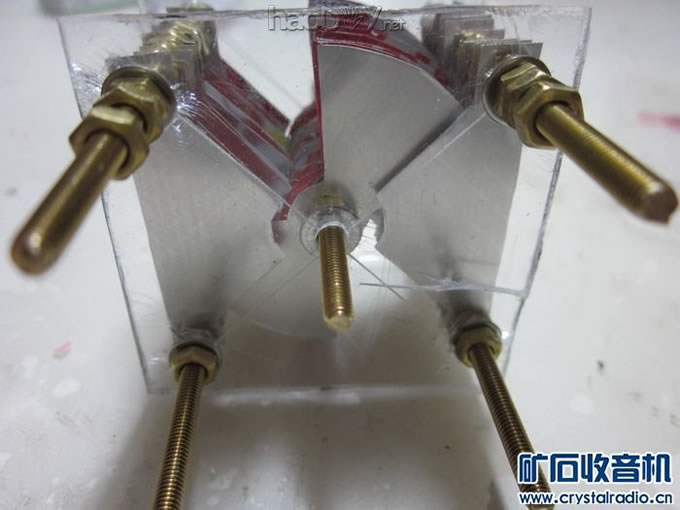

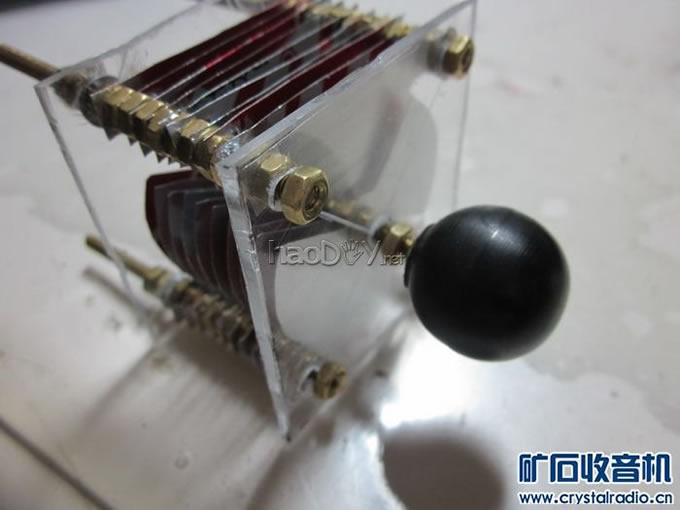

都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器 装完了,很累.
都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器

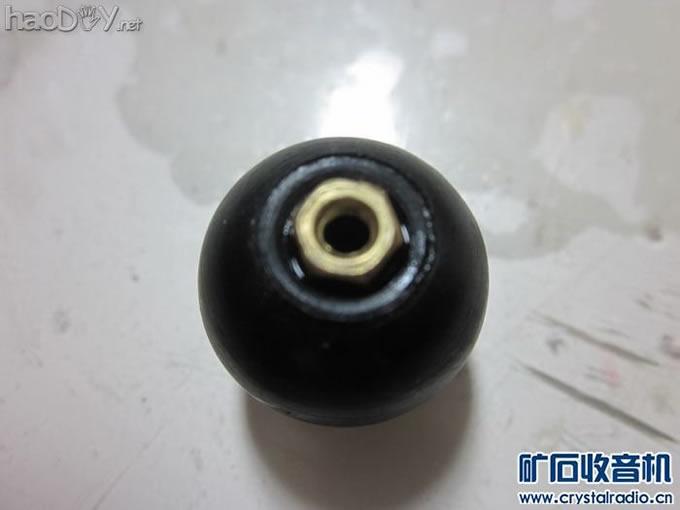

旋钮我用一个黑色手柄再用502粘上一个m3螺母,这样就好了.都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器
都来看都来瞧啊!自制一个＂可口可乐＂牌空气可变电容器


下载附件

2014-10-23 20:33 上传


最终视图.
本人第一次做可变电容器,看着可能不好,但是还是希望多多加分与指点.
