SHH―350欧耳机改大喇叭

时间:2017-04-27 17:03来源:www.crystalradio.cn 作者:看风者 点击:
本帖最后由 看风者 于 2015-12-13 03:31 编辑 看见坛友们都在制作和改进舌簧喇叭!手有些发痒了! 所以做了一个SHH―350欧的大喇叭! 做的不好请见谅! 总体说来:还算不错!我的矿机中波最大也就拾几贰拾微安,安静的环境下能听清楚。矿机短波段声音就大点
本帖最后由 看风者 于 2015-12-13 03:31 编辑

看见坛友们都在制作和改进舌簧喇叭!手有些发痒了!SHH―350欧耳机改大喇叭 所以做了一个SHH―350欧的大喇叭!SHH―350欧耳机改大喇叭 做的不好请见谅!SHH―350欧耳机改大喇叭 总体说来:还算不错!我的矿机中波最大也就拾几贰拾微安,安静的环境下能听清楚。矿机短波段声音就大点了!SHH―350欧耳机改大喇叭 因为中国之声最大有柒捌拾微安!还有一点就是要把喇叭纸盆背后的波纹小心的用刀割掉。

补充内容 (2015-12-16 00:42):
http://v.youku.com/v_show/id_XMTQxMzU0NTEyMA==.html?from=y1.7-1.2

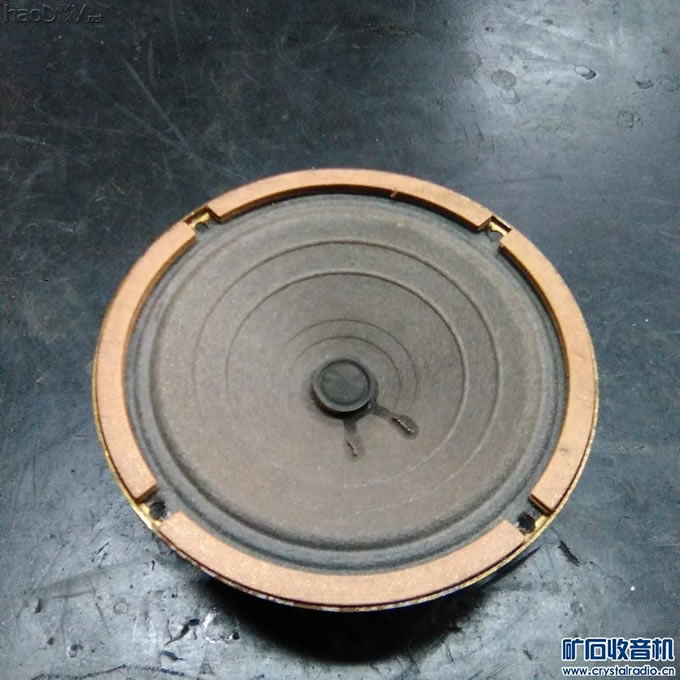

找了一个130mm喇叭

SHH―350欧耳机改大喇叭

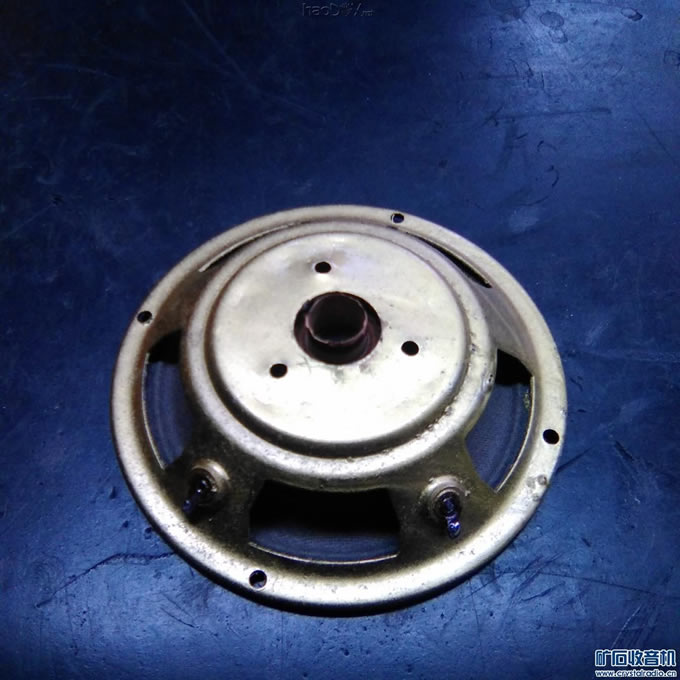

暴力拆卸磁铁芯

SHH―350欧耳机改大喇叭

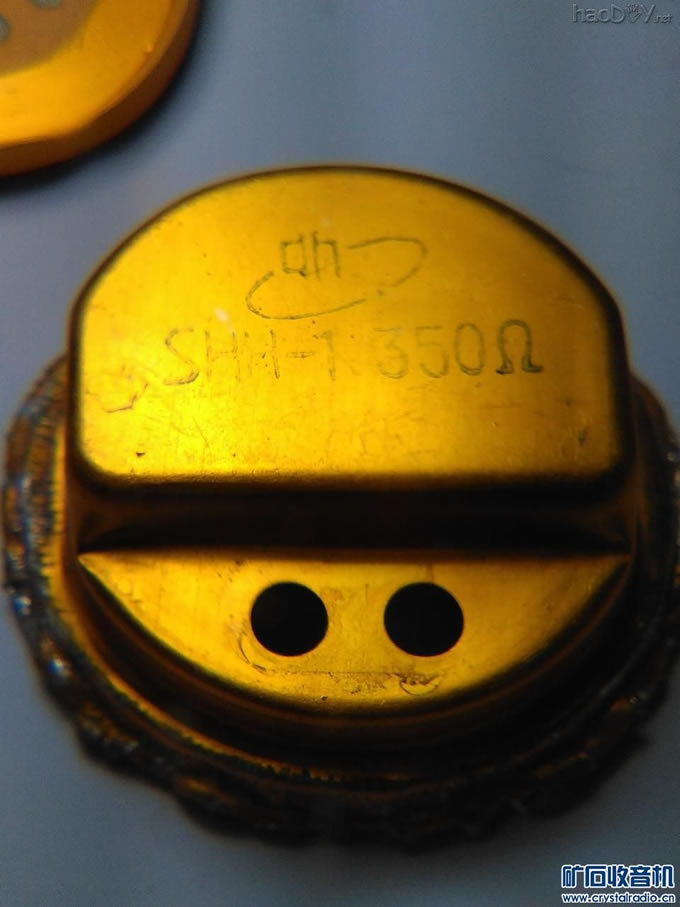

拆开SHH―350耳机

SHH―350欧耳机改大喇叭





SHH―350欧耳机改大喇叭

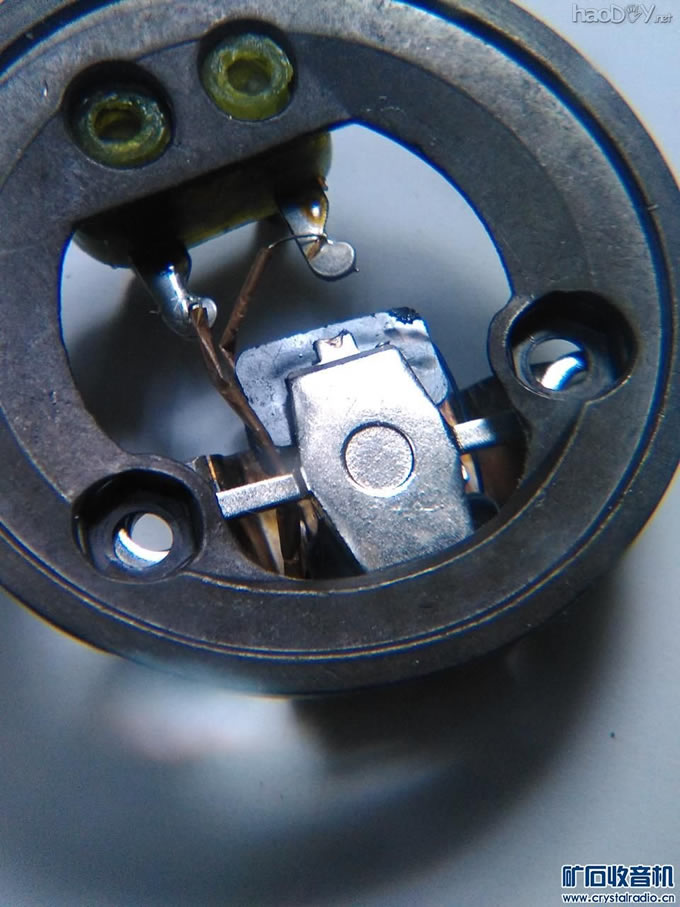

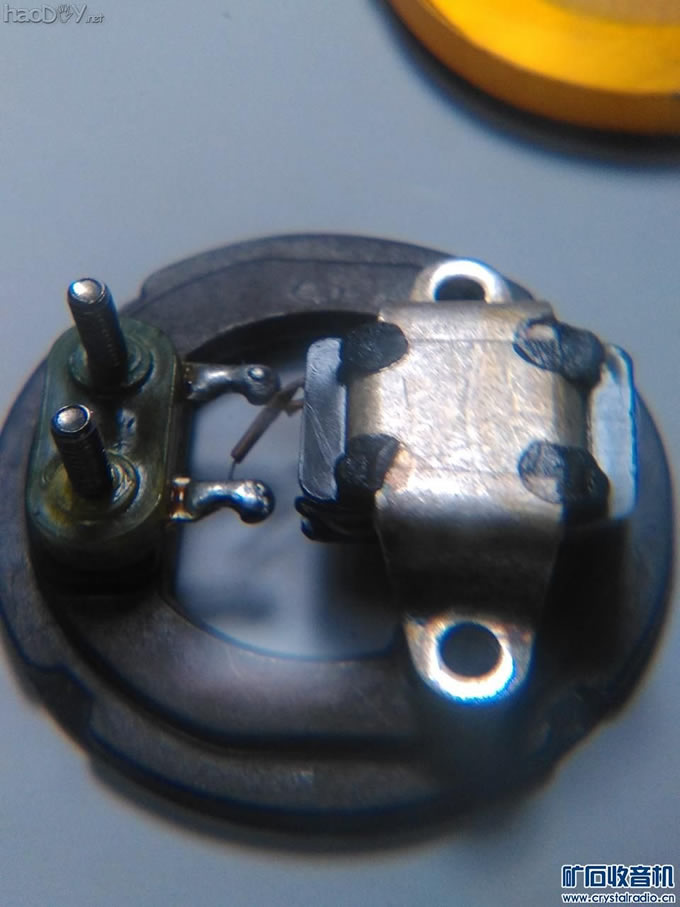

内部结构

SHH―350欧耳机改大喇叭

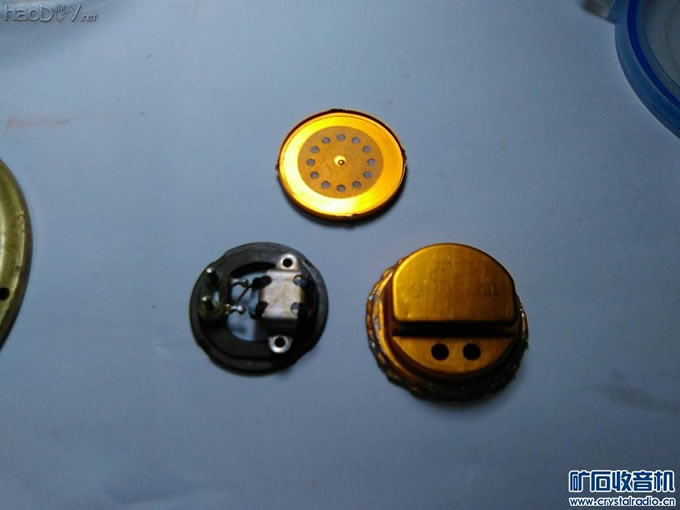

拆开

SHH―350欧耳机改大喇叭

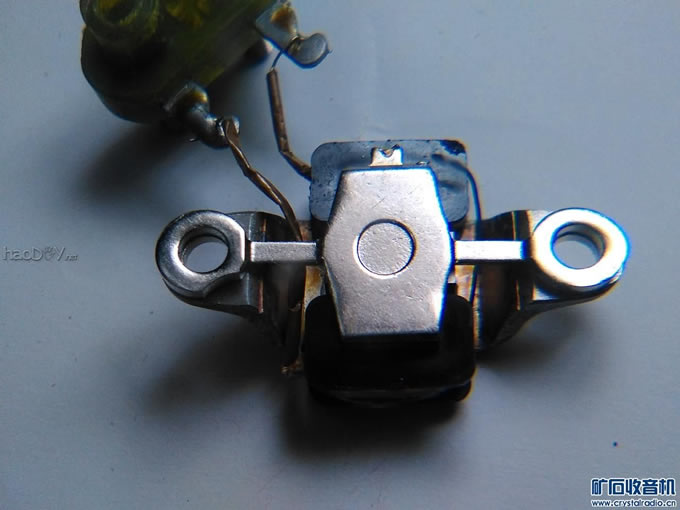

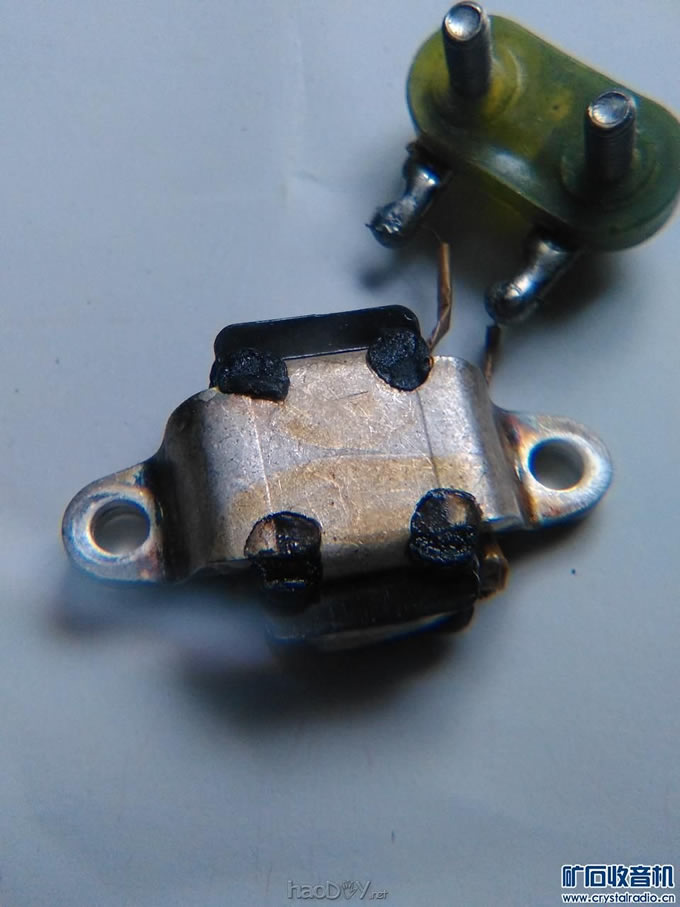

舌簧“芯”

SHH―350欧耳机改大喇叭





SHH―350欧耳机改大喇叭

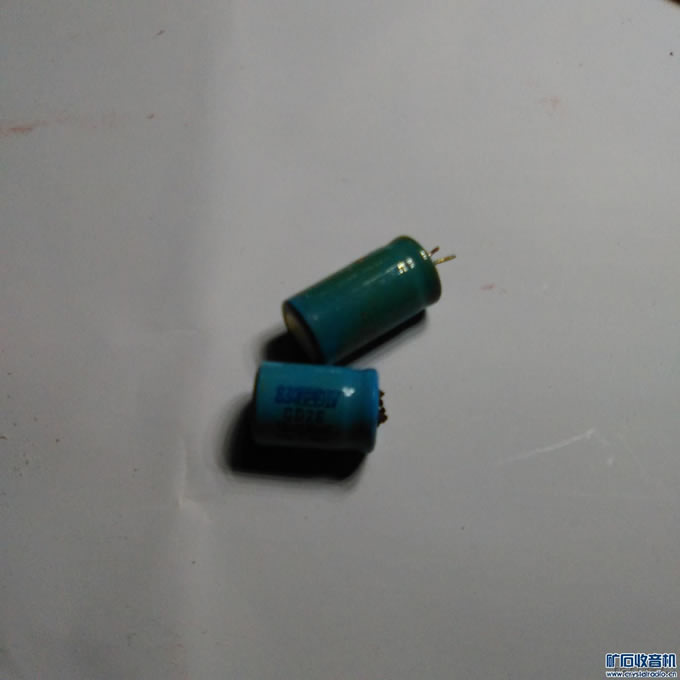

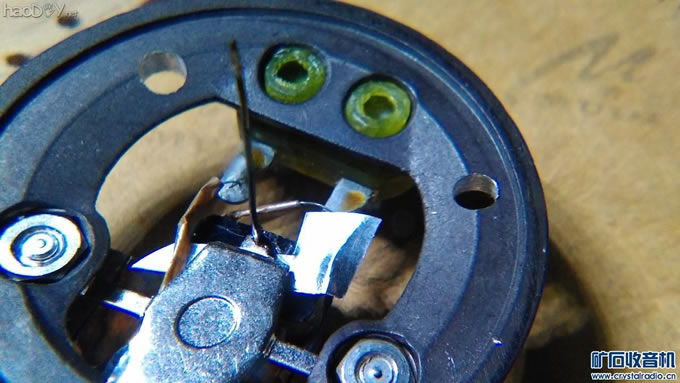

图片所限,慢慢来!第一张图里面的平衡杆里塞的一块铝片是来调整平衡杆用的,用拆的SHH耳机里面的铝发声盆,剪一小片塞入前后平衡杆磁芯位置,焊完中心纸盆推杆就可以拿出来了,主要是保证平衡杆在中间位置不可碰磁极。SHH―350欧耳机改大喇叭第二,三图是找了个直径14mm电容,刚好可以跟喇叭纸盆中心柱相配。





焊上推杆(用了一只3AG1的管脚改的)

SHH―350欧耳机改大喇叭





SHH―350欧耳机改大喇叭
