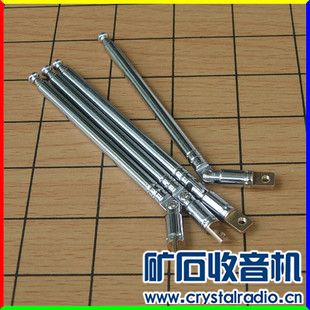

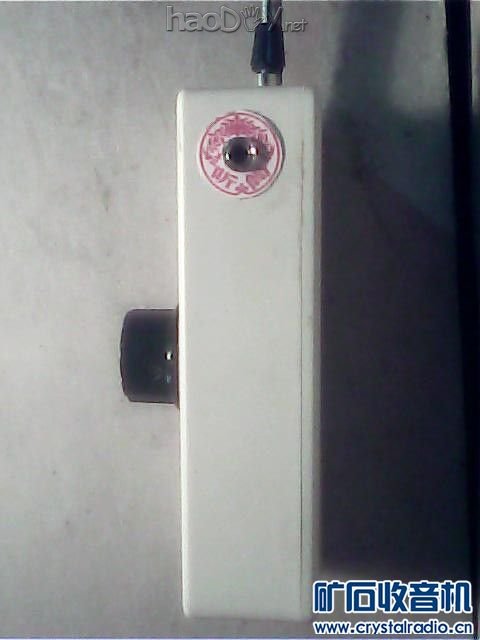

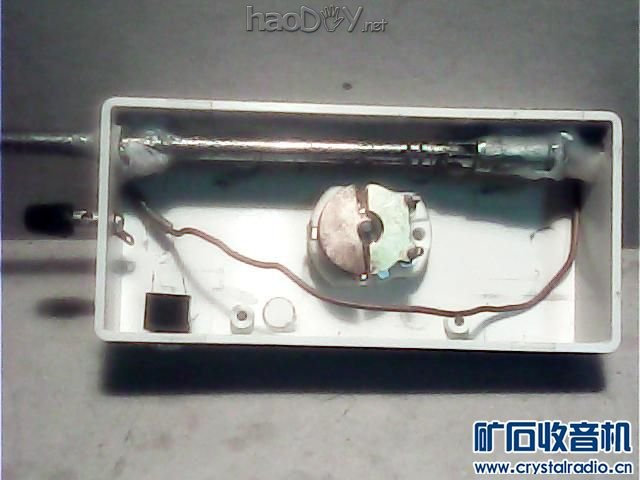

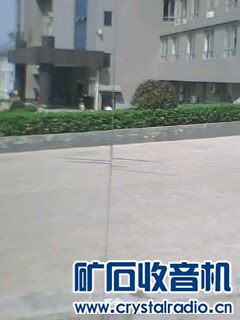

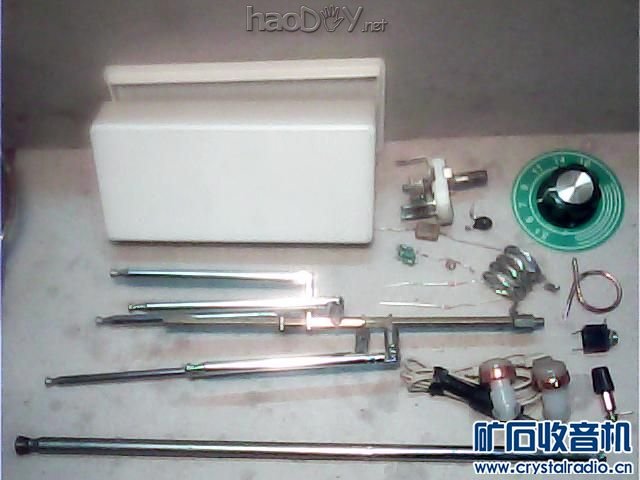

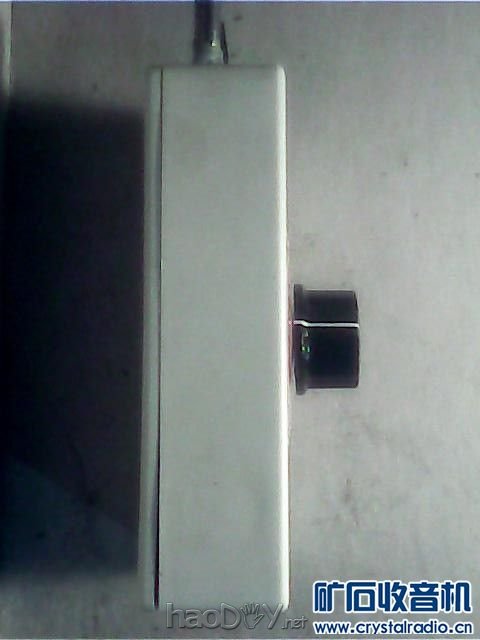

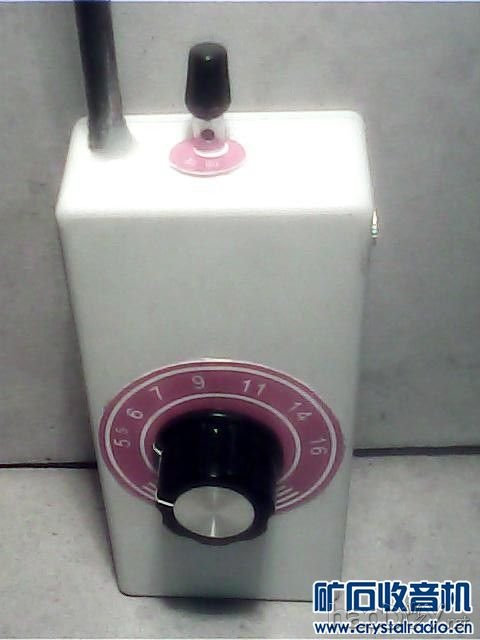

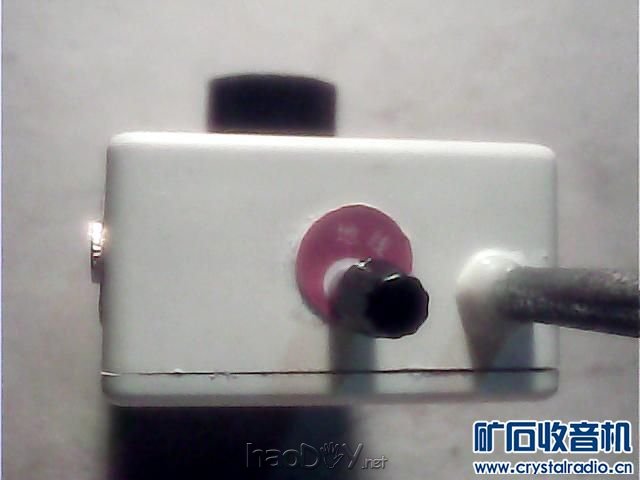

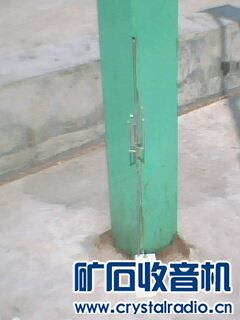

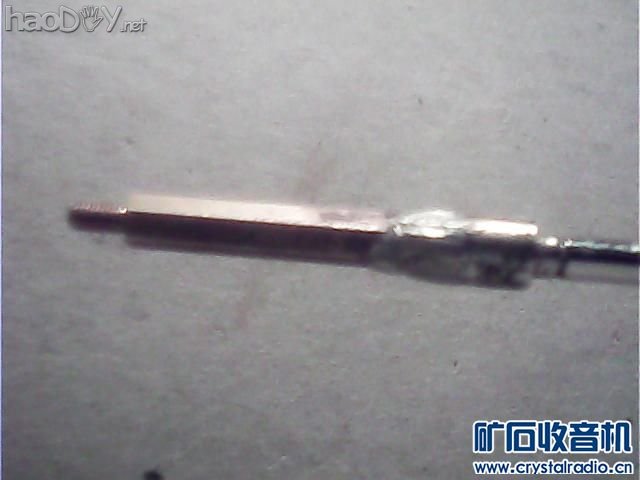

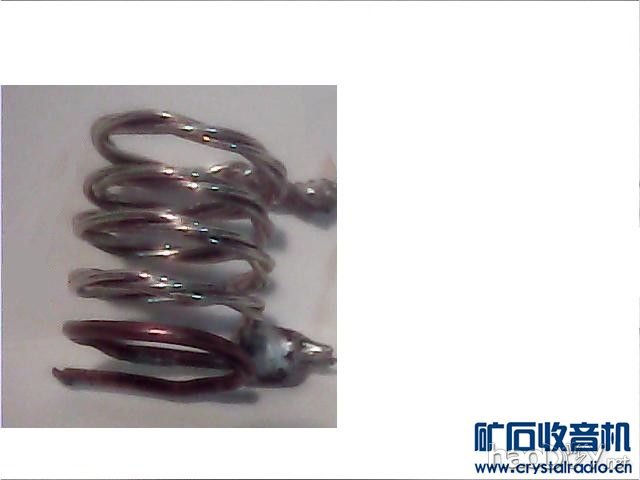

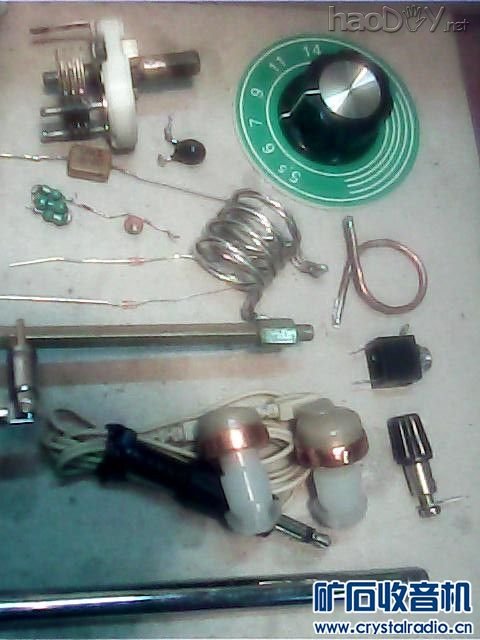

在网上下载了各种fm矿石收音机电路图，按图装配了多个fm矿机、发现这个fm矿机图装成的矿机灵敏度特高、音量大，现向大家简介装配、使 用及机器特性；同时恳望各老师和各网友批评指导！ 一、电路图：  二、所用零配件： (1)∮1×约1000mm渡银铜丝一根 (本坛友谊电子张老师提供) (2)1ss86和1ss106二极管各一只 (本坛友谊电子张老师提供) (3)(2--22)p陶瓷绝缘骨架空气可变电容器一只 (本坛网友et23v老师提供) (4)读盘一只 (淘宝网店wangrongkui店提供) (5)调钮一只 (本坛友谊电子张老师提供) (6)51p瓷介固定电容器一只 (本坛友谊电子张老师提供) (7)150p云母固定电容器一只 (本坛友谊电子张老师提供) (8)3.9uH和150uH线绕电感器各一只 (本坛友谊电子张老师提供) (9)合适机壳一只 (本坛友谊电子张老师提供) (10)ES-2小耳机两只串用 (本坛网友AWD2E3老师提供) (11)∮2.5耳机插头插座及地线接线柱各一只 (本坛友谊电子张老师提供) 后增零配件：#p#分页标题#e# (12)袖珍收音机拉杆天线5根 (淘宝网店cary38 店提供) (13)老电视机拉杆天线两根 (本坛网友李键老师提供) (14)小空芯铜柱 (淘宝网店xupingqq2008店提供)   三，装配： (1)线圈制作：用∮1×约1000mm渡银铜丝均分三段绞合做成直径20mm、圈数5圈、长25mm空芯线圈一个  (2)焊接天线连接头：  (3)壳内定位主元件：  (4)焊接全部元件：#p#分页标题#e#  (5)装上读盘和调钮：  (3)天线制作：     四、成品：   #p#分页标题#e#        五、机器使用和特性： 本机的机器在做成后：按常规接上天线和地线、插上耳机(使用的耳机是本坛购入的ES-2小舌簧耳机)，音量大得振耳并有稍微失真；俺去掉地线、音量还是大得振耳并有稍微失真，继而俺改用短少天线、机器便使用正常了，后俺只用2米的吊线做天线、机器虽音小了些但基本能满足个人收听使用(说明一下：俺住地离县调频广播台直线约3华里左右、离市调频广播台15华里左右，县台2个：一个是教育台、一个是综合台，市台5个：有新闻台、综合台、交通台、文艺台和教育台)，此时俺便有把它做成便携式矿机的念头而增加天线部分的零配件；全机完工后，野外试机，效果令人极为满意：收到了如中国之声、华夏之声和俺本地的多个调频广播台所播的各个节目，晚上7时30分钟后到11时30分钟前节目可多着：新增的有湖南省级的一些调频节目：如萧湘文艺台、省交通台、省都市台等，而晚11时30分钟后，台少了许多，只收到华夏之声和萧湘文艺台，但有一情况是非常地不明和不解，机器此时却能收到日本本土的一个音乐台、音质也极为清晰 特别注明： 从前面众老师多个评定拉杆天线情况，俺特要向众老师说明一下：拉杆天线俺是参照了淘宝网店cary38 店提供的商品说明图，俺只是根据自所做的矿机参数要求(野外收听、天线不能短于2米)加了一定的修改和应用：非俺独创，特此说明；但大家都很清楚，矿机原理大同小异，只是个人的装置方法和运用技能及装置形样不同，俺这矿机的各项运用是为求有一台性能良好、实用而集合众老师们、众网友们之优点、长处，以利矿机发展有新的、好的和实用的方向发展，并无雷同和抄袭剽窃别人成果之意...... 现将淘宝网店cary38 店商品图上传：  #p#分页标题#e#  (责任编辑：admin) |
