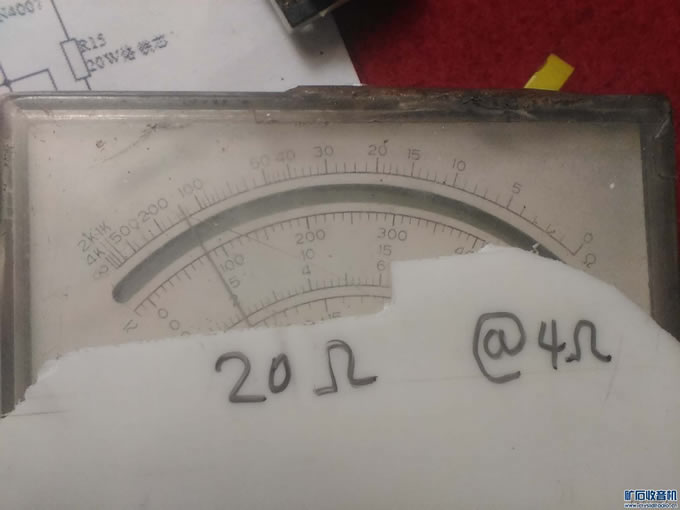

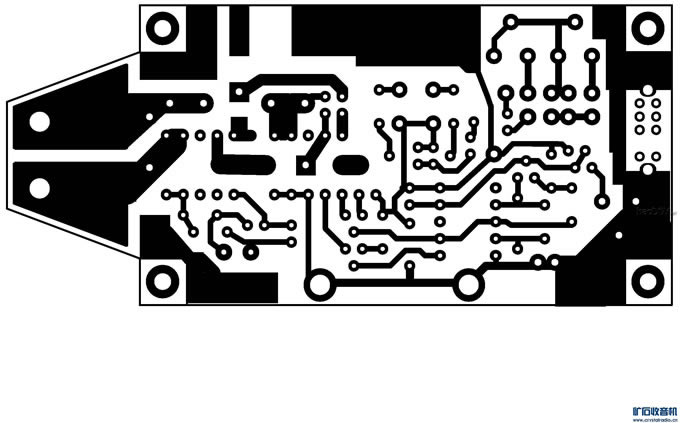

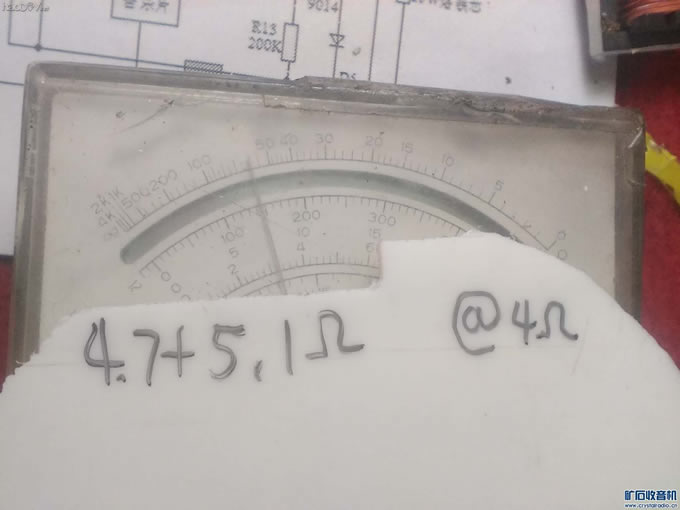

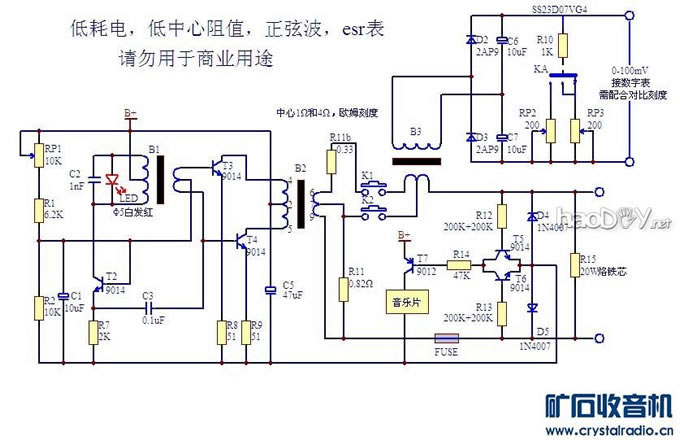

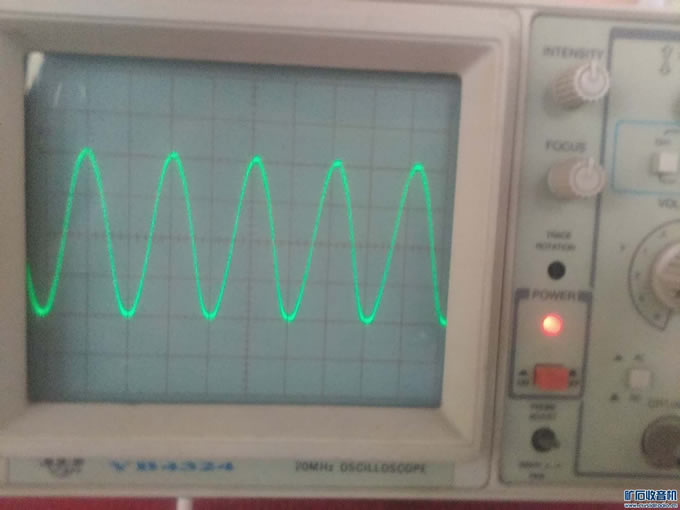

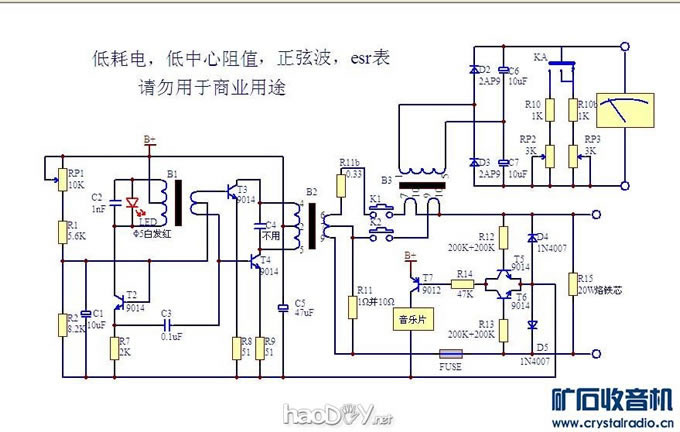

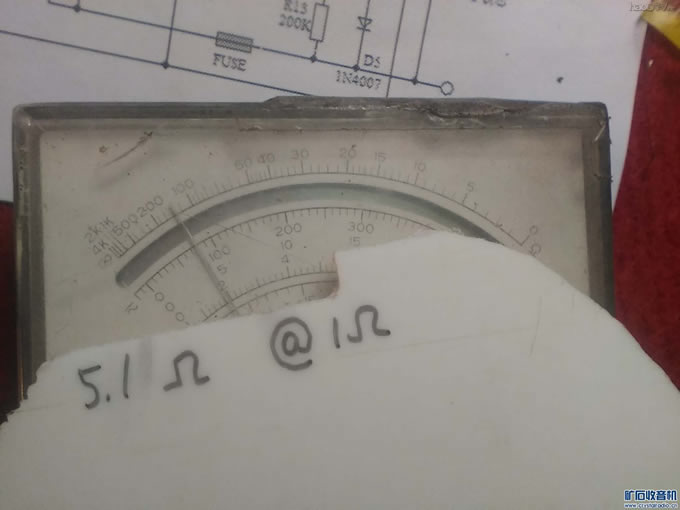

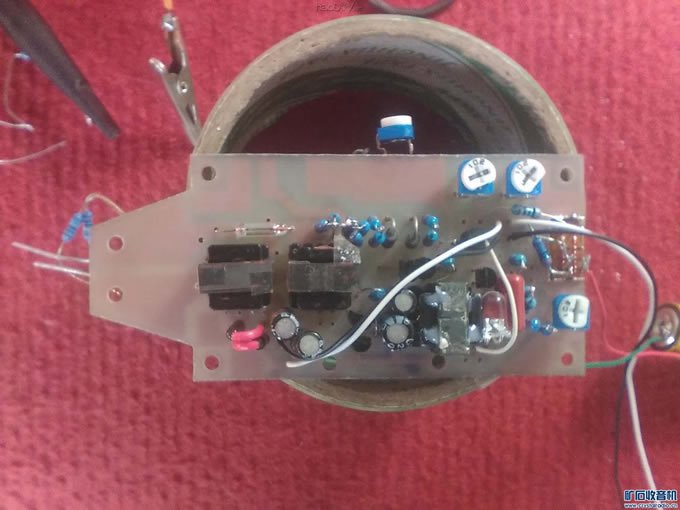

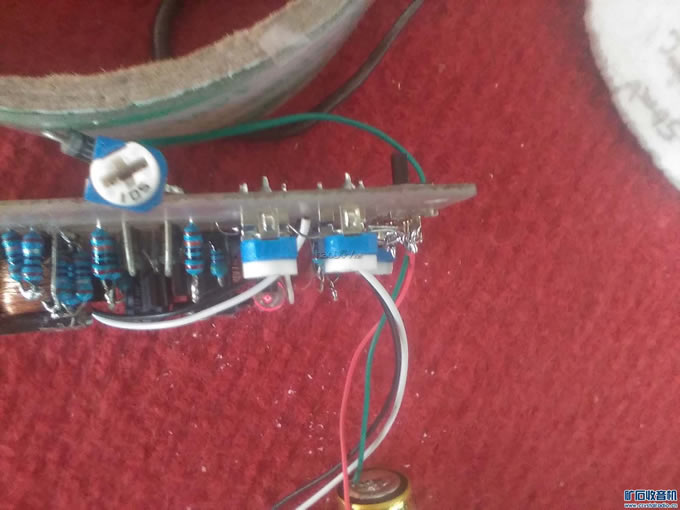

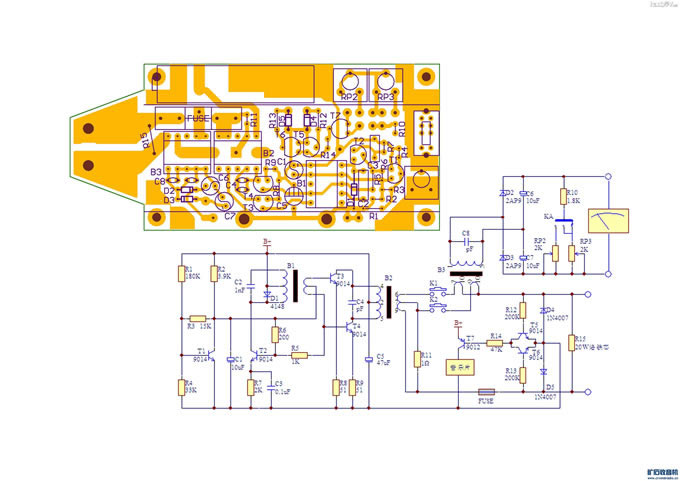

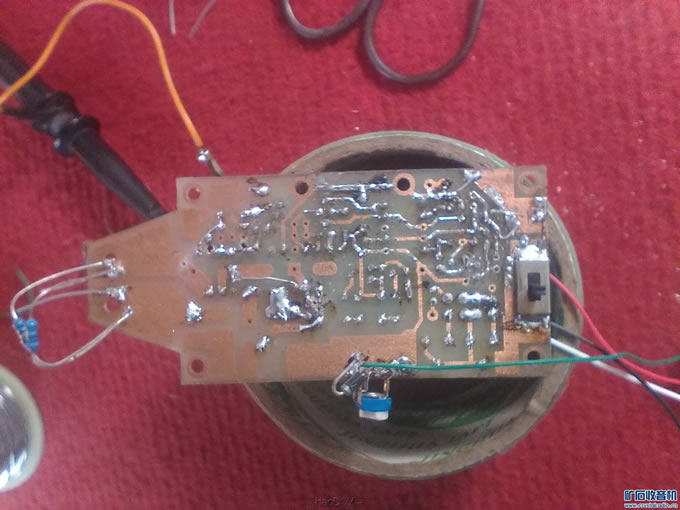

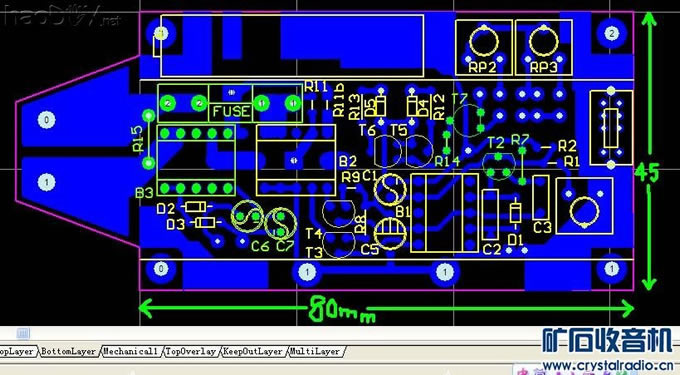

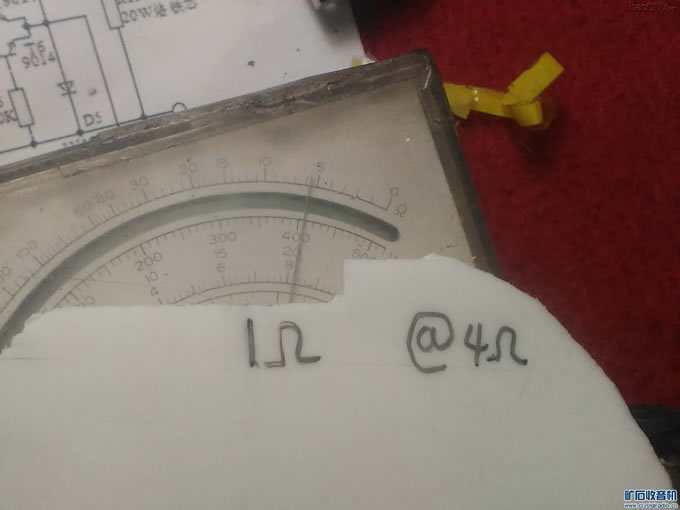

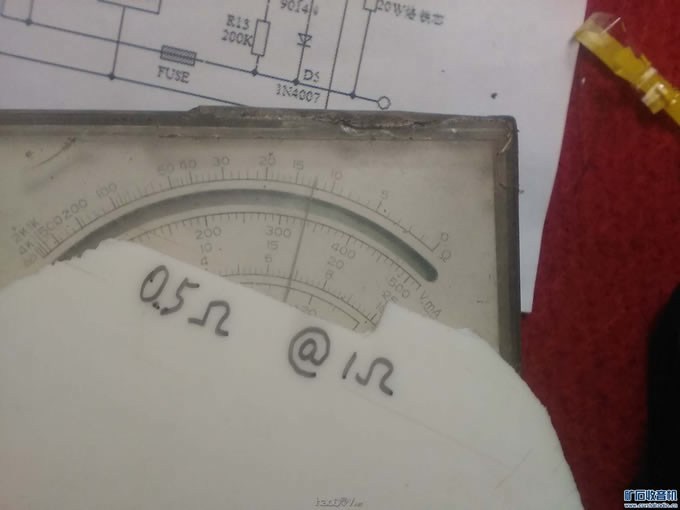

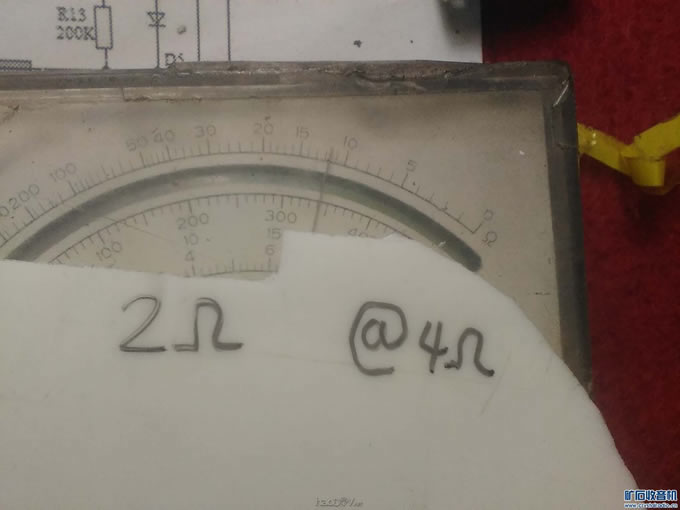

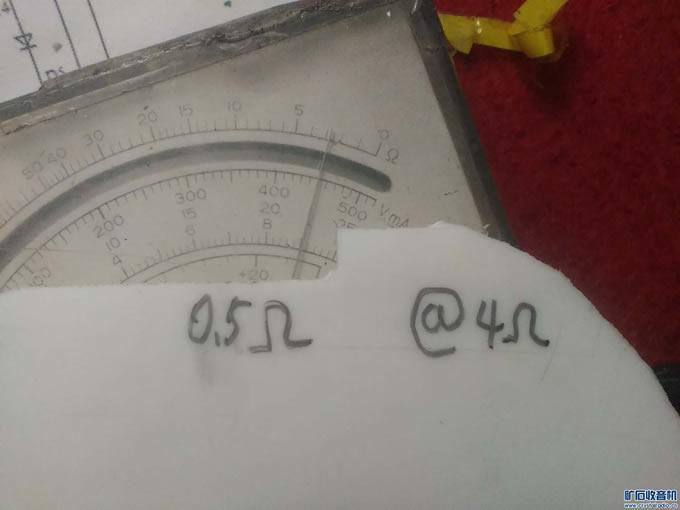

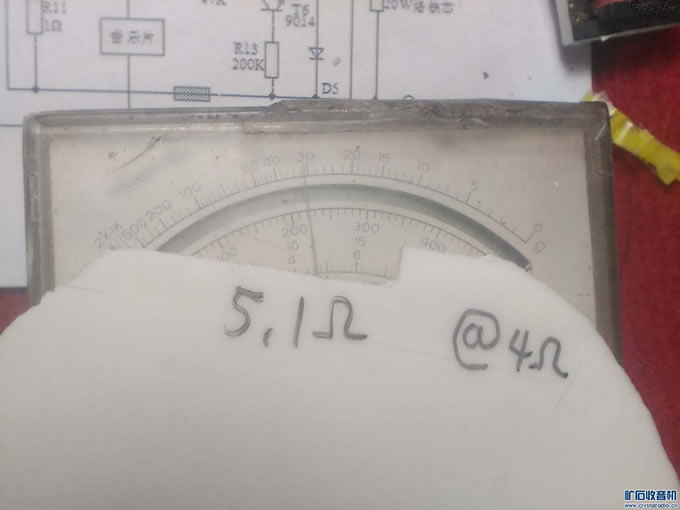

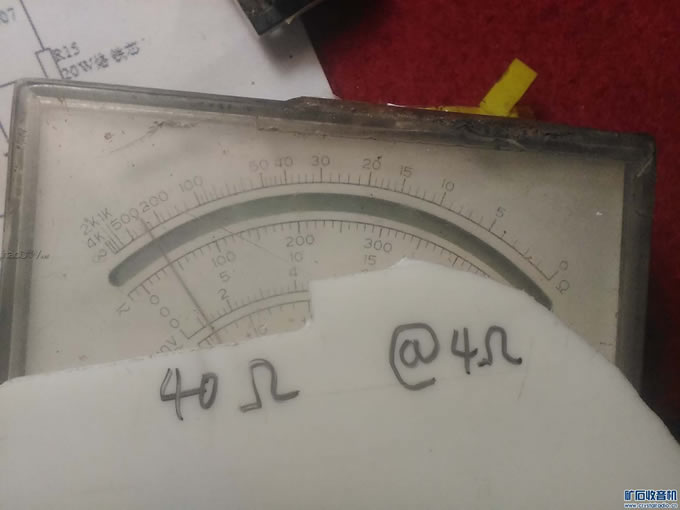

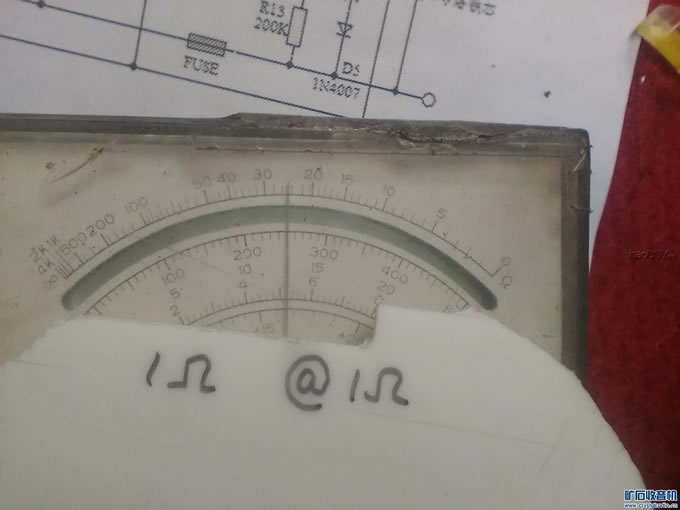

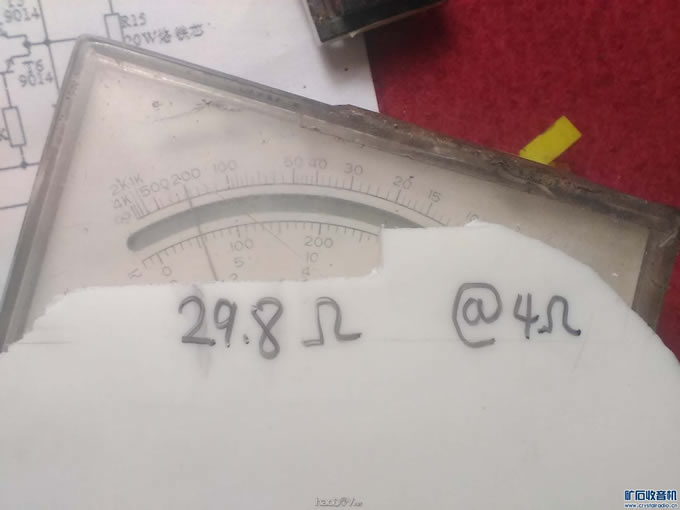

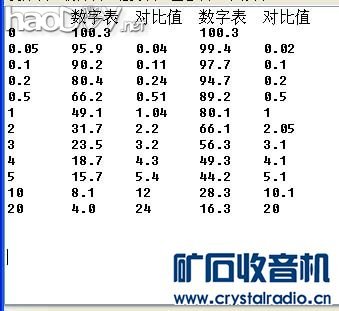

请勿用于商业用途！这是低耗电，低中心阻值，正弦波的esr表主体部分，装入表壳就是完整的表了。 之前方波的《用互感器的esr表》http://www.crystalradio.cn/thread-636145-1-1.html 在方波的基础上，类似的计算得以下数据 中心阻值 输出电压 输出电流 电流平均值 电流比 电压比 整流电压比 整流后电流 4Ω 80mVp 20mAp 12.7mA 2:20 0.8Vp:80mVp 50 127uA 1Ω 40mVp 40mAp 25.5mA 2:40 0.8Vp:40mVp 100 128uA EE10的磁芯不好找，改用EE13的，AL=1.13uH/N^2 ，Ae=17.1mm^2。但按此AL计算的结果绕出来电感量偏小。 振荡变压器初级56+56，次级7+7，气隙垫0.05mm塑料。这是计算值，实际电感量不够，调气隙使频率到100KHz。估计初级64+64，次级8+8差不多。 驱动互感器初级取100+100，次级5+5。初级双边电感量45.2mH，感抗28KΩ，配电容56p。实际并43pF电容指针向右增加很少，连一小格都不到，没啥意义。 整流互感器次级直接取400，初级3+3，整流后电流95.6uA。初级电感量181mH，感抗114KΩ，配电容14p。实际并6.8pF电容指针无变化，不用并。 两个互感器都是夹层绕，大电流线用节能灯拆的里兹线双线并绕。 这是电路图  这是PCB和对应的电路图，这是之前的，局部修改可以用，两互感器距离太近移动了下。  年前试验共发射极LC振荡器振幅随供电、温度变化较大，改成共基极显著好转。T1是稳压兼温度补偿，实际对温度敏感，T2、T3、T4对温度不是太敏感，就干脆取消T1，反而更好。T2是正温漂，T3、T4、LED是负温漂，整体电吹风加热正漂一小格。 偏置靠手动调RP1，它是1Ω档调零电位器，调到了零偏置也就合适了，电源电压的变化由此化解。RP3是1Ω档辅助调零，调RP1到输出幅度为40mVp，然后调辅助调零到指针满度，辅助调零以后就不动了，使用时调RP1。RP2是4Ω档调零。 LED是稳幅，微红即可。不要刚刚发红，那样电流太小效果不好。刚刚发红再增加一点，太大波形失真。 鼠标开关可能我买的质量不好，现在每次刚开始时都要反复按很多次才能到零位，很不好用。这次准备改印刷电路板插座的铜片，镀金的。另一边用手机锂电池的接触片。 R1、R2手头没有，实际用3.3+2.2和6.8+1.5，实测电压范围1.15到1.92V，电流2mA。

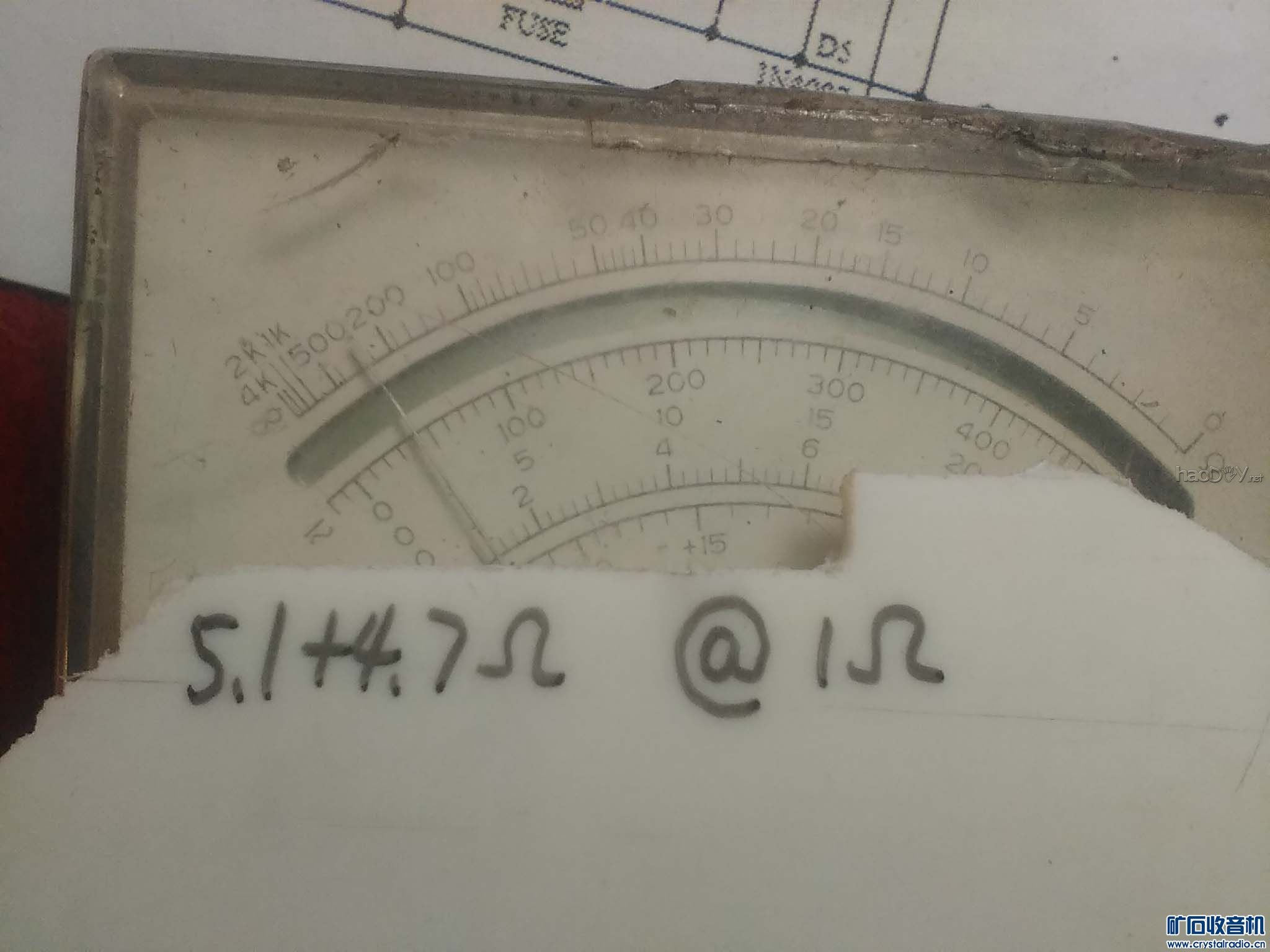

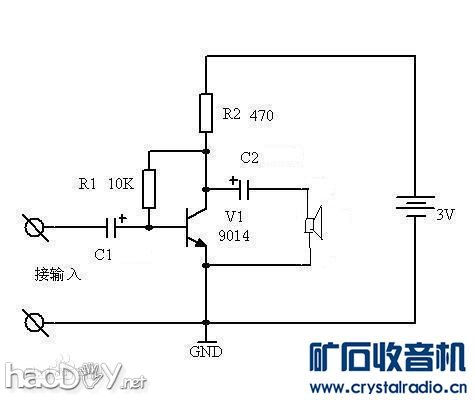

按要求已经不能再改了，但出了这样的漏洞不改不行，请版主定吧，不行就移到仪表版算了，想参与下，但也没办法。 上楼说的问题是人体感应严重，特别是在插座旁的时候，音乐片自己就响，把D4、D5各并个510K电阻就行了。  |
