【参赛】二台大线圈二波段矿石机

时间:2017-05-29 14:42来源:www.crystalradio.cn 作者:llllllxing 点击:

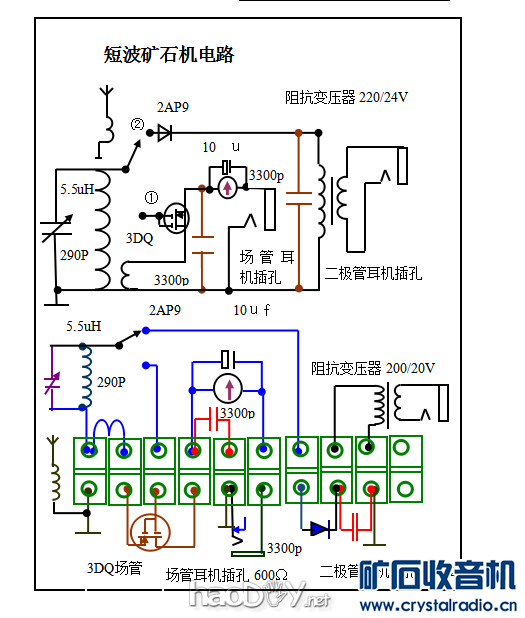

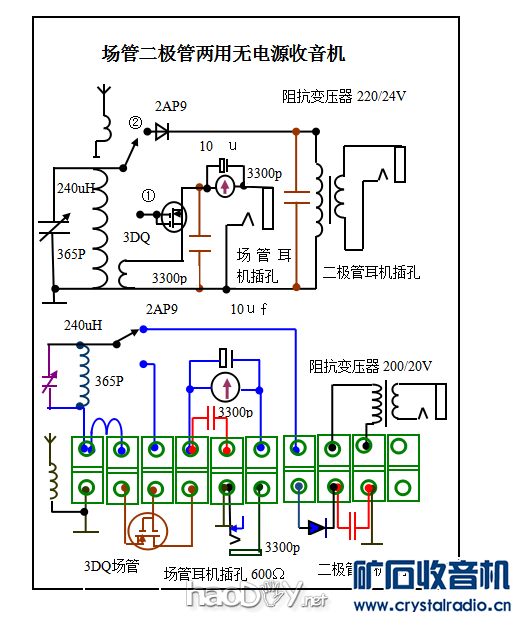

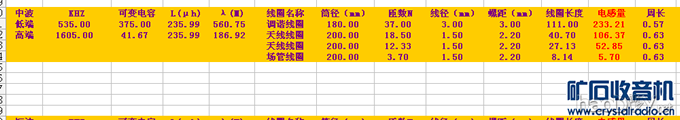

这前做了大量的中波矿石机和短波矿石机,试着想把中波和短波做在一起,便于收听,成为中短波两波段矿石机,中波采用365P可变,短波采用290可变电容。由于制作环节多,所以详细制作过程就不再多发照片,主要是制作好的作品照片为,配上电路图和安装图,以及主

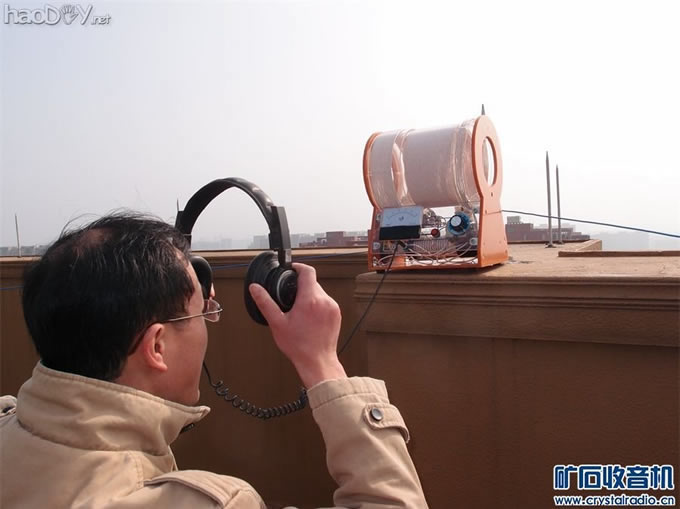

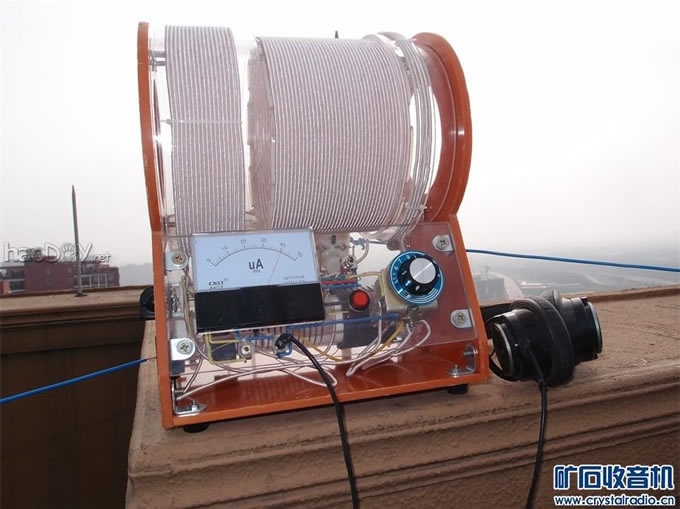

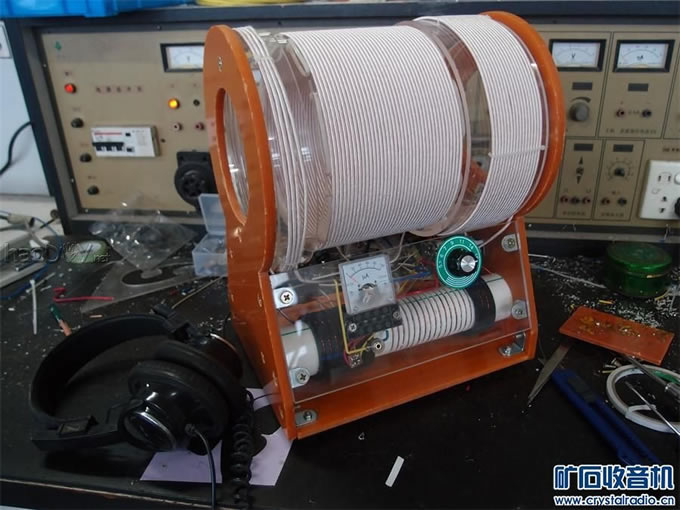

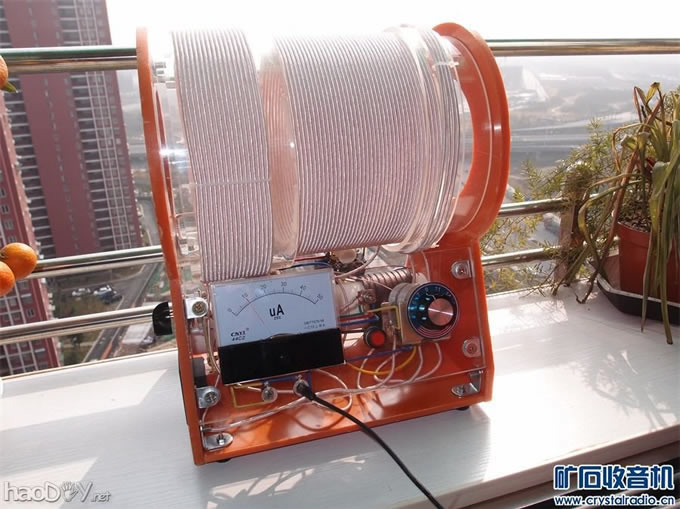

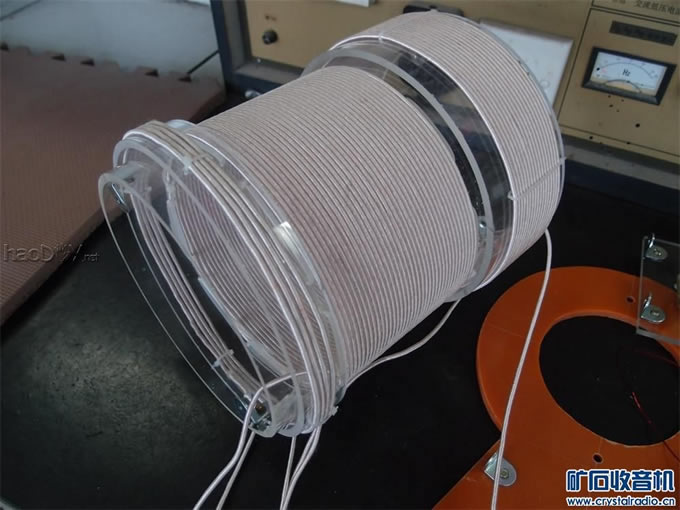

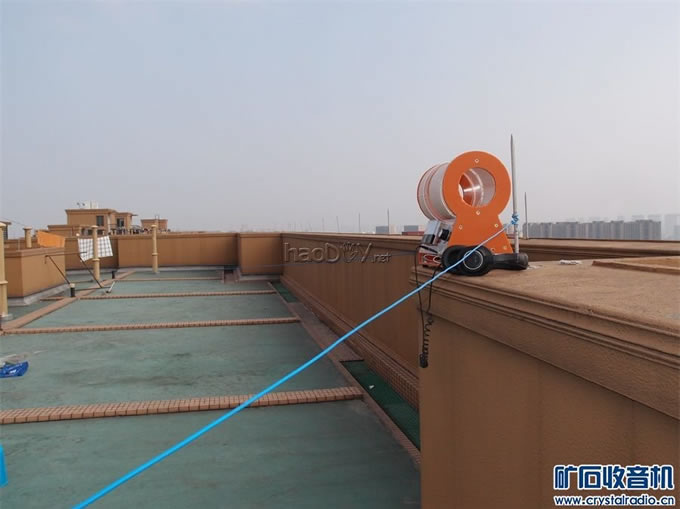

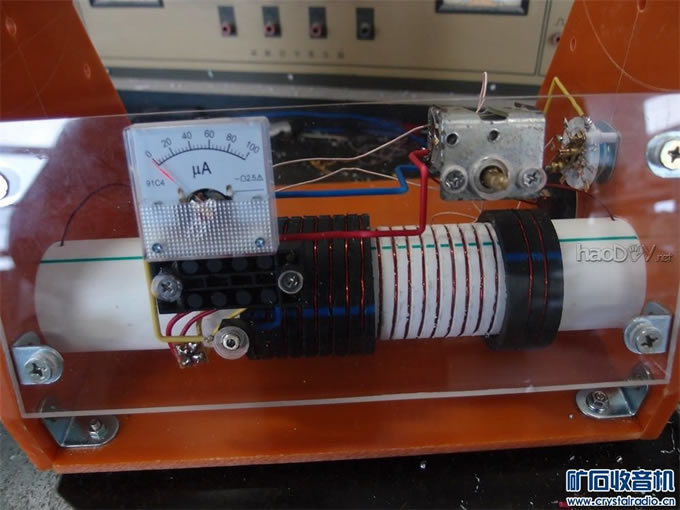

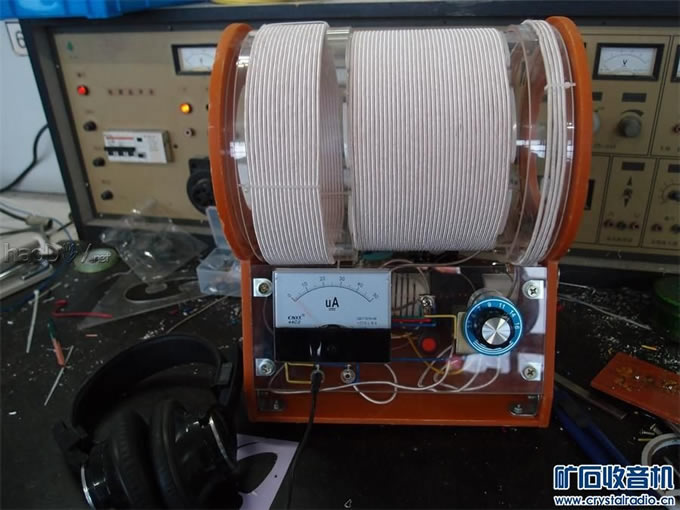

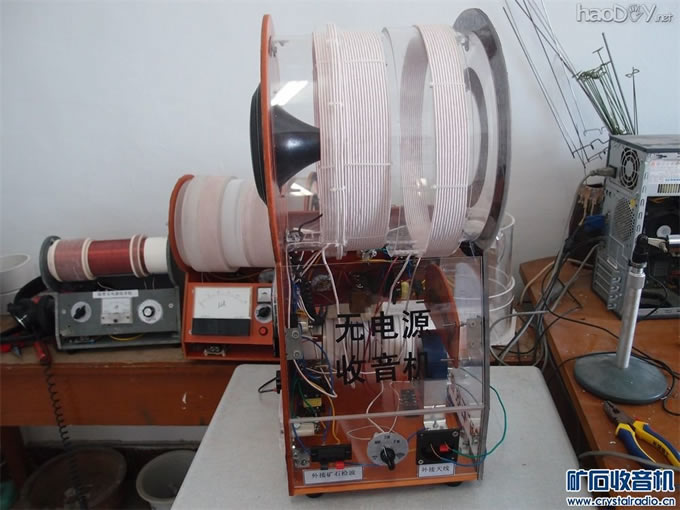

这前做了大量的中波矿石机和短波矿石机,试着想把中波和短波做在一起,便于收听,成为中短波两波段矿石机,中波采用365P可变,短波采用290可变电容。由于制作环节多,所以详细制作过程就不再多发照片,主要是制作好的作品照片为,配上电路图和安装图,以及主要制作参数等。同时简洁说明一下调整过程和收听情况。先上调谐线圈口径十八厘米的中波矿石机,其中短波线圈口径为五厘米。然后再上口径二十八厘米的中波矿石机,其中的短波线圈口径为七点五厘米。二台矿石机电路完全相同,就是调谐线圈的尺寸不同,便于进行收听比较。安装完成后,先用中波信号发生器测试和调整好矿石机的中波接收范围基本满足要求。短波用高频信号发生器进行调试实际频率接收范围 为 5到12M左右,中波频率基本符合中波范围要求。如图为杭州拱墅区接收试听情况。在窗台上面不用天地线接收时,信号电流为十微安左右,如果拿矿石机伸台窗户外,电流增大为十二微安,拿到楼顶试听,不用天地线,信号电流为十八微安,拖上一根十米左右的天线,不用地线,信号电流为四十微安多,声音很大,拿到楼下地面接收,效果也不错,放在室内客厅接收,电流为三微安,放在卧室里面,接收电流为二到三微安左右,在杭州不用天地线主要收到三个台,一个800多的信号最强,一个 600多的信号比前者小一半电流,在 1000左右有一个台比较弱,以前为简单测试,没有进一步试验。





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机

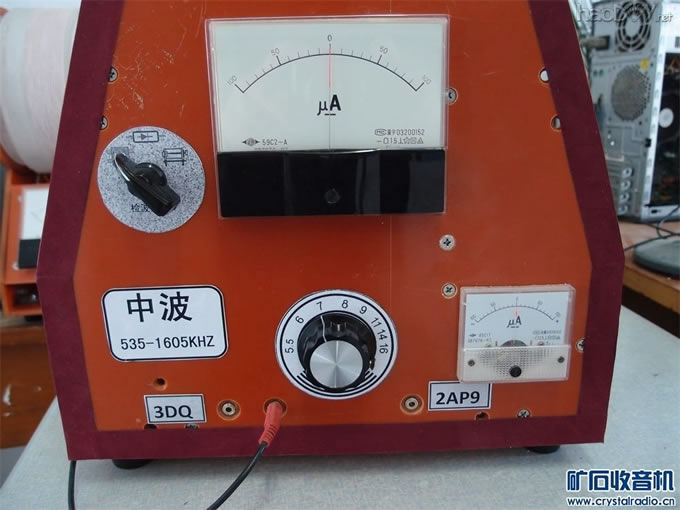

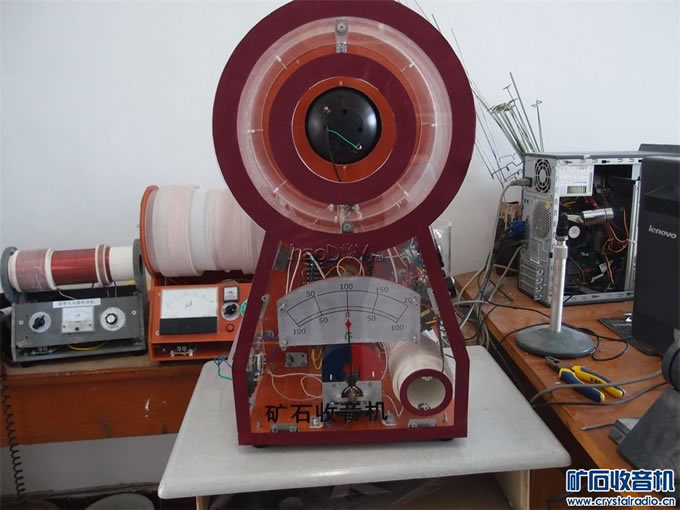

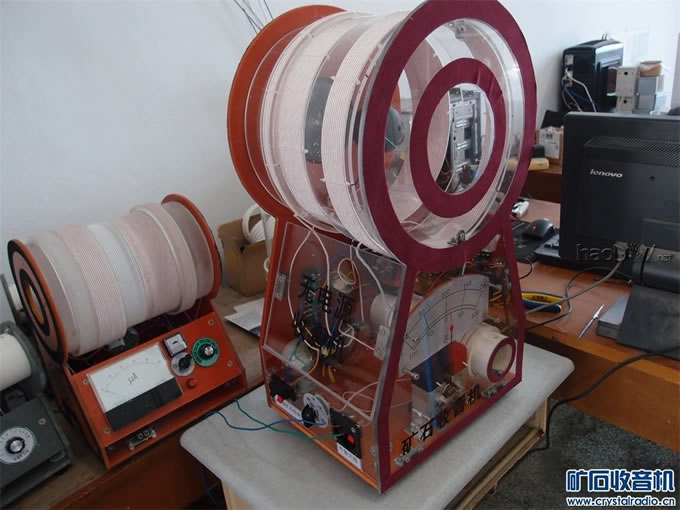

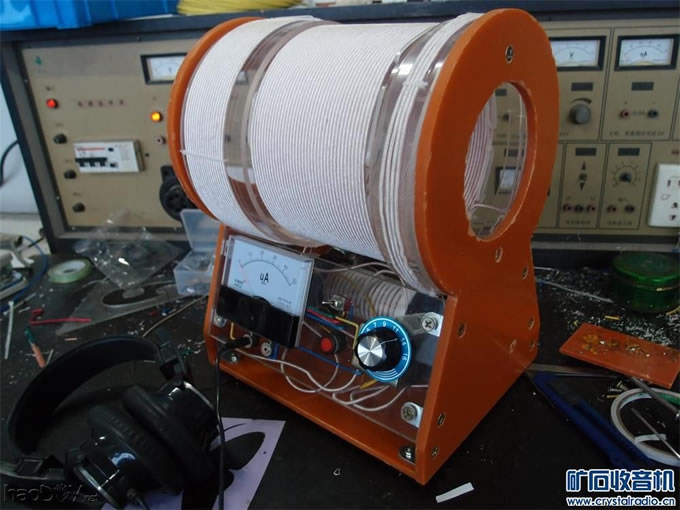

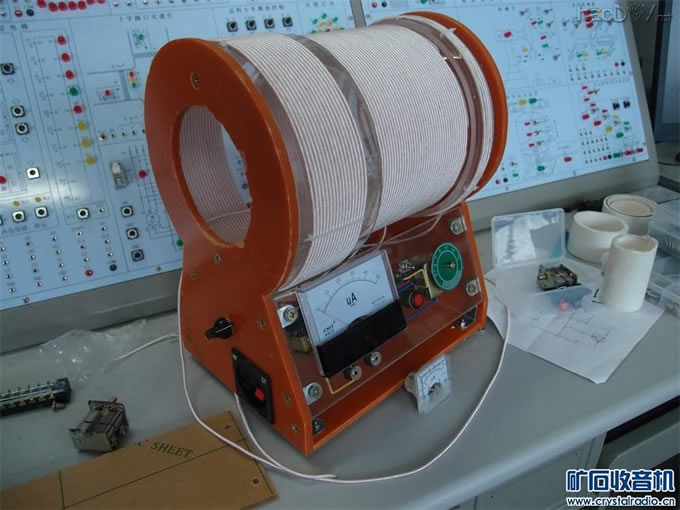

这是另一 台二波段矿石机,电路完全一样,就是线圈口径增大至二十八厘米。





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机





【参赛】二台大线圈二波段矿石机
