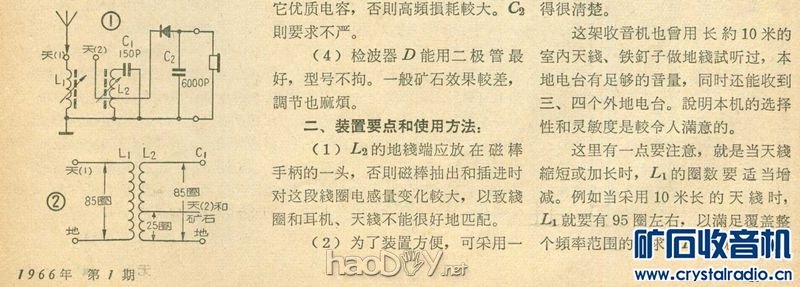

去年看到本届DIY大赛的通知，就有参赛的冲动。回想自己“触电”始于少年时代学装矿石机，于是就决定重装一只矿石机。 在那个时代做过好几种矿石机，记忆中只有一款矿石机，效果最佳，那就是刊登于《无线电》杂志1966年第一期的《小型高效率矿石机》（作者张祖信），当时这款机子配上好的天、地线，收听效果可以与单管再生收音机媲美！    一、收集资料， 找到了那期《无线电》杂志，重新学习制作要求。 二、准备材料。 1. 外壳。记得当年我是用一只约半包香烟大的塑料火柴盒做机子外壳的。如今这样的火柴盒已经没有了。不过替代品还是有的。开始找来一个硬塑料名片盒，因没有专用工具，在打孔时不小心损坏了。这种名片盒是八十年代早期的产品，如今已经退出市场，在不少朋友间寻觅无果，还耽误了时间。直到去年末，终于在小商品市场文具店里找到一种回形针的塑料包装盒，与当年的塑料火柴盒相似，立即采用。 2. 线圈。以前是用硬纸板制作线圈管，现在则采用废弃的电线管替代。漆包线来自废弃的电源变压器。 3. 其他元器件。天、地线接线柱以及耳机插孔以及电容器，在电子市场上可以买到。二极管是老同学赠送的。磁棒来自废旧的小型半导体收音机，磁棒帽选用废弃的牙膏盖。接线板也是废物利用的。 4. 耳机。是当年的2000欧姆高阻抗耳机，我一直保存着，就是外线老化了，找不到合适的接线更换，临时就用普通电线替代。 三、动手制作 所有的东西准备好了。就开始在机子外壳上打孔。 我没有专用工具，只有普通美工刀和什锦锉。确定线圈位置后，先用剪刀头在塑料盒上定位，再用力转动剪刀头钻出一个直径约1厘米圆孔，然后用什锦锉修整。 天地线接线柱和耳机插座孔也是这样搞定。接线板背面有敷铜板，可焊接在天线-2接线柱的焊片上，借此固定。磁棒帽套住磁棒后再用502强力胶水加固。 (责任编辑：admin) |
