制造起因缘于看见国外矿友迈克.特高先生的制做的Lyonodyne-17获奖机型。在这个基础上做了几个改动。一、将线圈架高及使用聚丙烯材料底板，尽量减少周边元件对线圈Q值的影响。二、天调线圈使用花蓝线圈+中短波磁棒组合，电感量可调整能适应不同天线使之覆盖全波段。三、将中波分段调谐，即可提高可变电容在高端的Q值，又将可调范围展宽，有利于寻找电台。四、检波器使用了双栅场效应管，与两只SC2-300舌簧耳机正好匹配，提高了检波效益，接收弱台能力大大提高。电路图见图0。先做了三付135mm花篮线圈支架，在绕制线圈时发现150mm虽然比135mm直径只增加了15mm，但Q值却增加了将近200，即改主振线圈直径为150mm，只是支架不太合适将就用吧。图中L0用0.04X270里兹线/76匝/外径38mm/内径21mm/二支90mm中短波磁棒/电感量310uH---380uH。L1用0.04X660里兹线/48匝/外径150mm/电感量347uH。L2用0.04X175里兹线/70匝/外径38mm/内径21mm。L3用0.04X660里兹线/37匝/外径135mm/290uH。L4用0.04X270里兹线/52匝/外径135mm/内径65mm/330uH。图11是四只线圈的Q值。L3与L4为陷波器线圈。

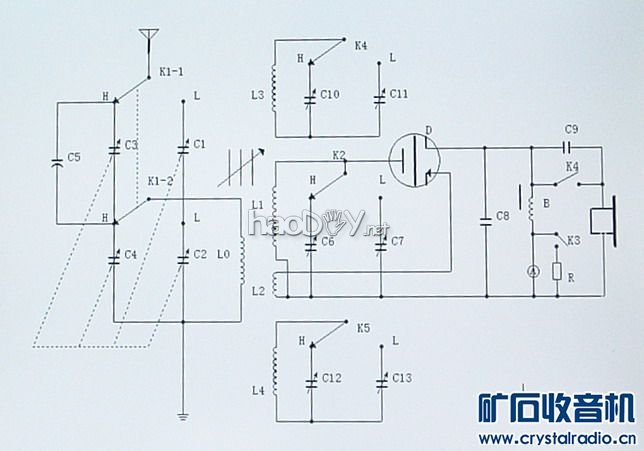

图0 线路图.jpg (34.46 KB, 下载次数: 0)

性能优良的“远程”矿石接收机收音机

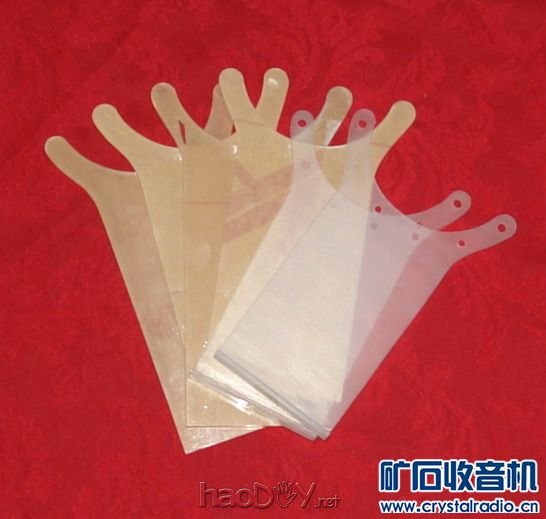

图1 135mm线圈支架.jpg (32.38 KB, 下载次数: 0)

性能优良的“远程”矿石接收机收音机

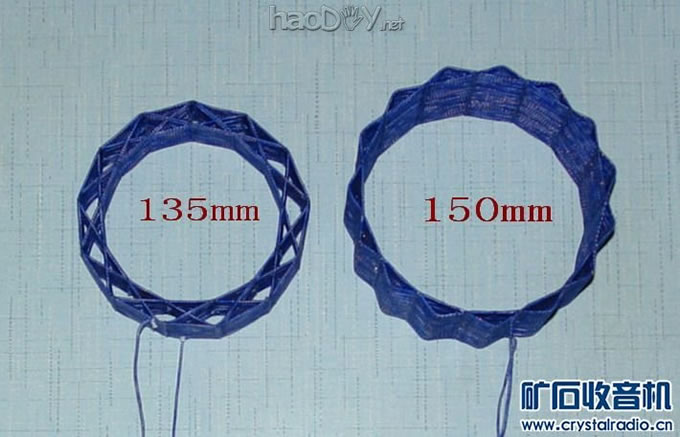

图5 135mm与150mm.jpg (52.45 KB, 下载次数: 0)

性能优良的“远程”矿石接收机收音机

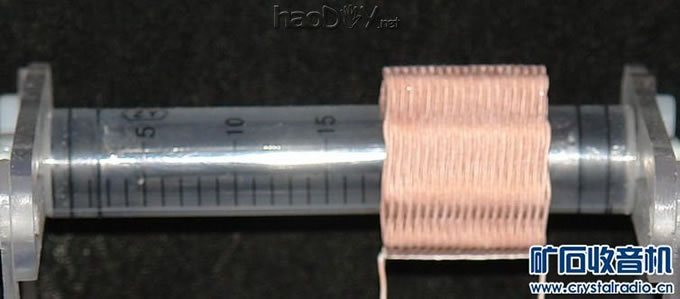

图20c L0天调线圈.jpg (32.68 KB, 下载次数: 0)

性能优良的“远程”矿石接收机收音机 (责任编辑：admin)
