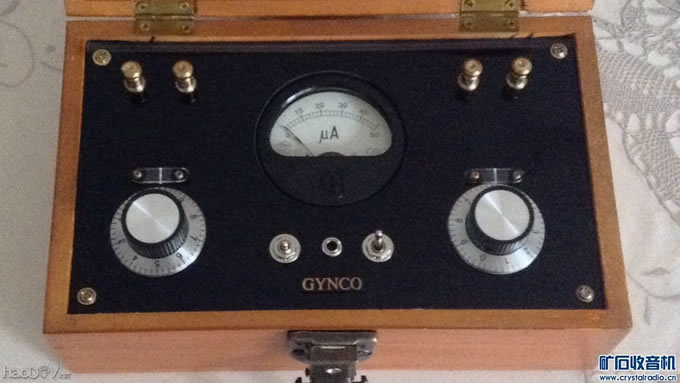

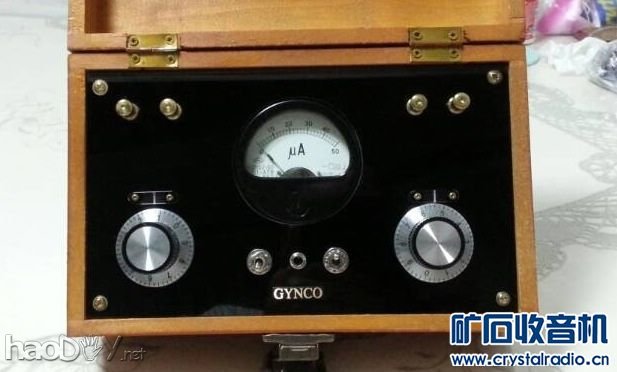

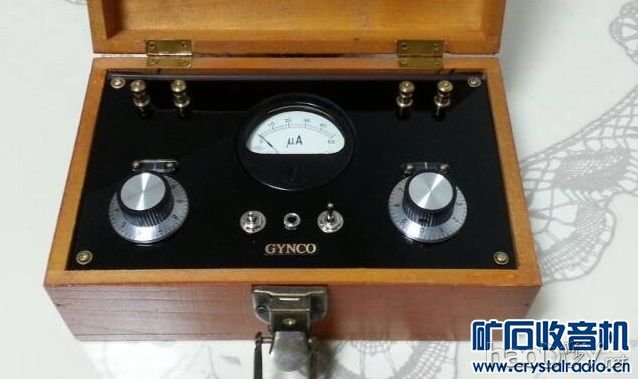

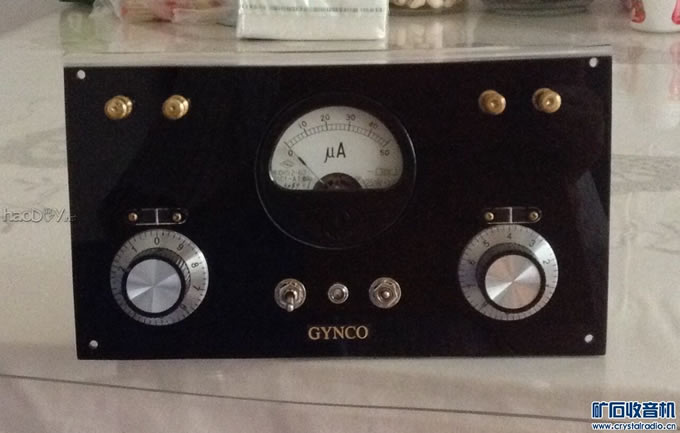

木盒3DQ双调谐机

时间:2017-04-28 20:58来源:www.crystalradio.cn 作者:YJ9386 点击:

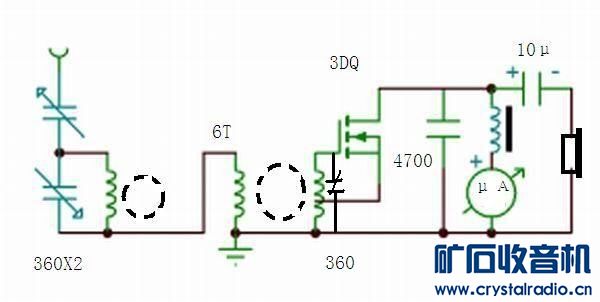

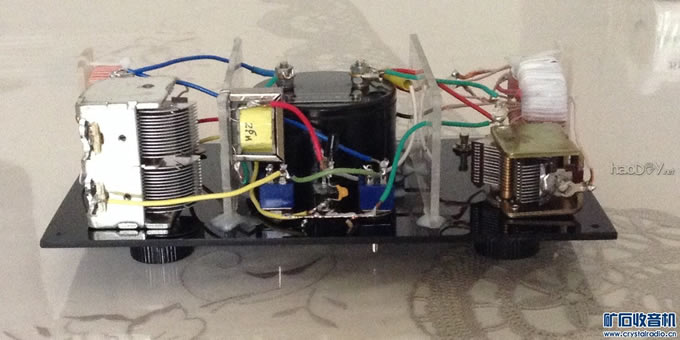

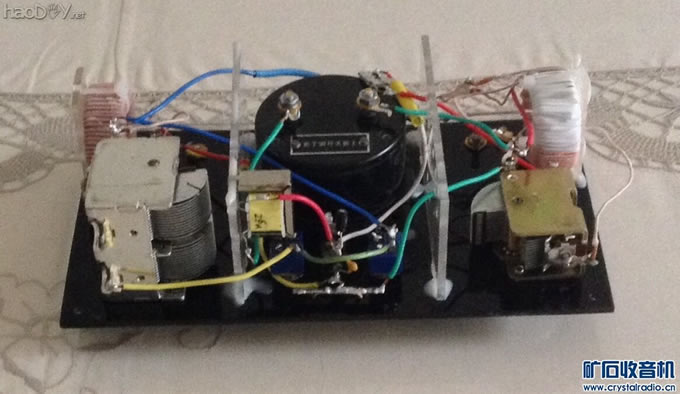

,,,,先是别的线路,没试成。梁老师帮设计了图图,照此逐级调成完工。该机选择性尖锐,由一可变选台,另一可变调至最大声,双手操作很好玩。原小声台变大声。 。 主调线圈地端6圈抽头接源极,另绕4圈接天调方向。 建议磁环调频率覆盖,先用磁棒线圈调好电

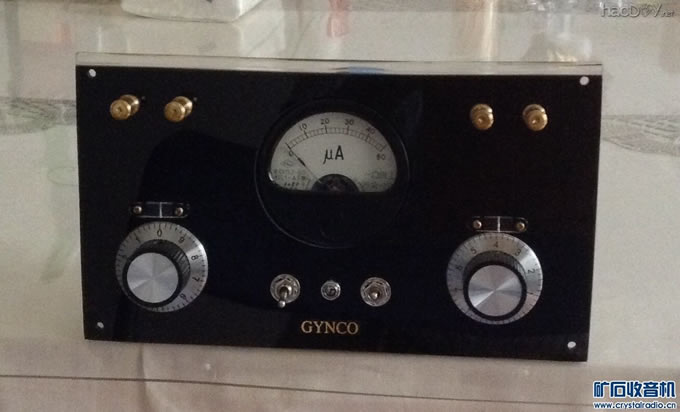

,,,,先是别的线路,没试成。梁老师帮设计了图图,照此逐级调成完工。该机选择性尖锐,由一可变选台,另一可变调至最大声,双手操作很好玩。原小声台变大声。

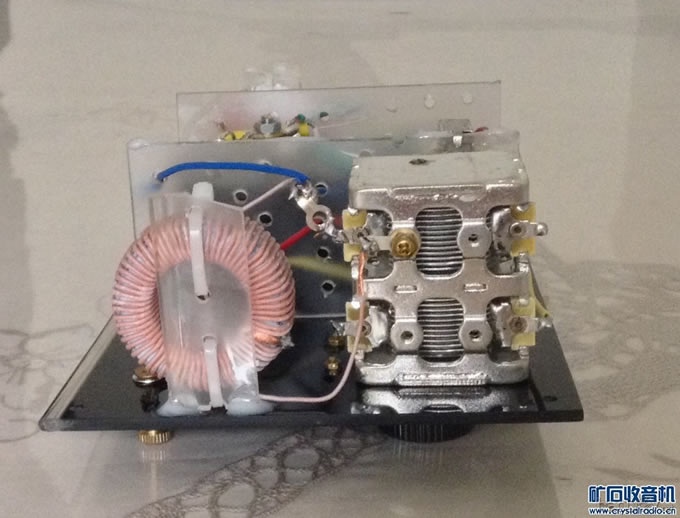

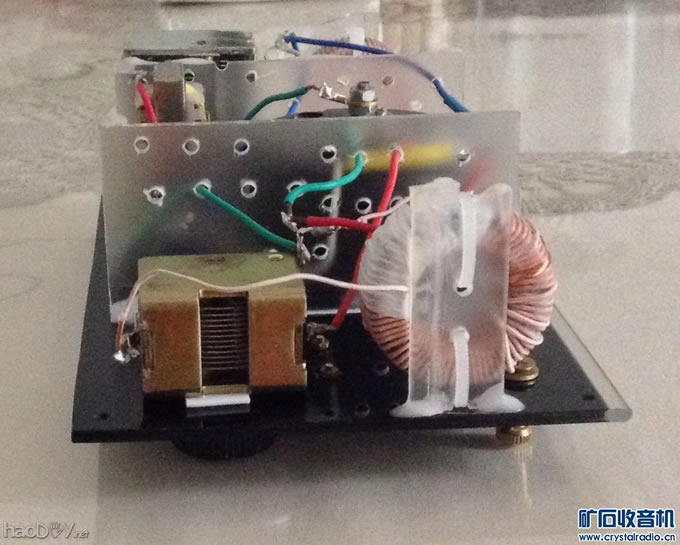

主调线圈地端6圈抽头接源极,另绕4圈接天调方向。
建议磁环调频率覆盖,先用磁棒线圈调好电感量,(移动磁棒方便)再按此电感量制作磁环线圈并防潮处理。
这线路易懂好做,效果显著。
参数:

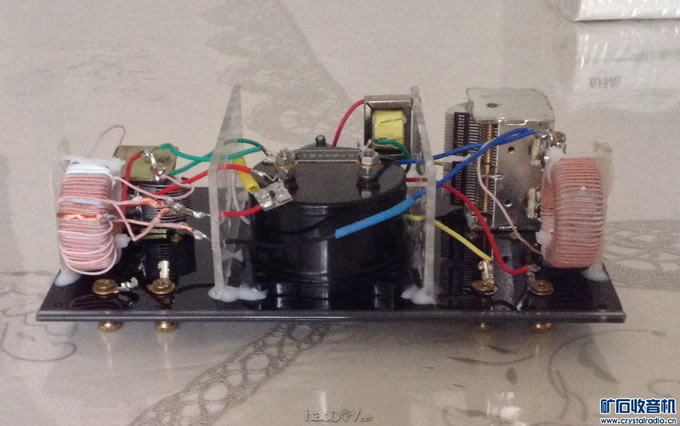

天调双联440P(实际),磁环63T,电感量210uH。
主调单联360P(实际400P)。磁环59T,电感量240uH。接地端6T抽头接源极,另绕4T接天调方面。





木盒3DQ双调谐机
