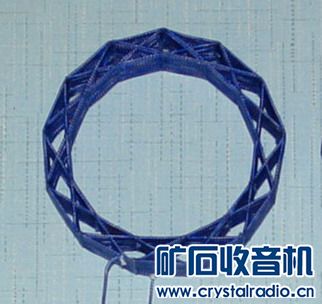

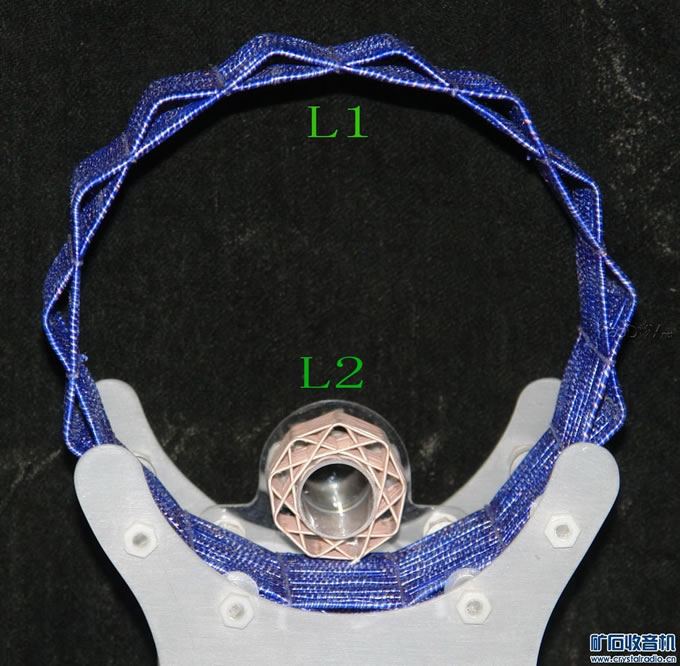

制造起因缘于看见国外矿友迈克.特高先生的制做的Lyonodyne-17获奖机型。在这个基础上做了几个改动。一、将线圈架高及使用聚丙烯材料底板，尽量减少周边元件对线圈Q值的影响。二、天调线圈使用花蓝线圈+中短波磁棒组合，电感量可调整能适应不同天线使之覆盖全波段。三、将中波分段调谐，即可提高可变电容在高端的Q值，又将可调范围展宽，有利于寻找电台。四、检波器使用了双栅场效应管，与两只SC2-300舌簧耳机正好匹配，提高了检波效益，接收弱台能力大大提高。电路图见图0。先做了三付135mm花篮线圈支架，在绕制线圈时发现150mm虽然比135mm直径只增加了15mm，但Q值却增加了将近200，即改主振线圈直径为150mm，只是支架不太合适将就用吧。图中L0用0.04X270里兹线/76匝/外径38mm/内径21mm/二支90mm中短波磁棒/电感量310uH---380uH。L1用0.04X660里兹线/48匝/外径150mm/电感量347uH。L2用0.04X175里兹线/70匝/外径38mm/内径21mm。L3用0.04X660里兹线/37匝/外径135mm/290uH。L4用0.04X270里兹线/52匝/外径135mm/内径65mm/330uH。图11是四只线圈的Q值。L3与L4为陷波器线圈。 |
-
-
图0 线路图.jpg (34.46 KB, 下载次数: 0)
-
-

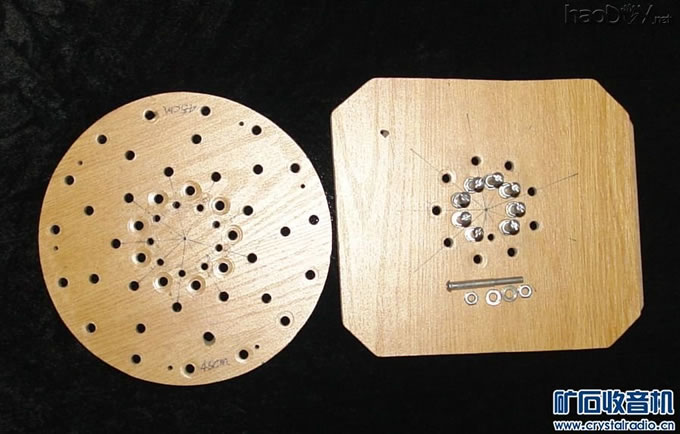

图1 135mm线圈支架.jpg (32.38 KB, 下载次数: 0)
-
-

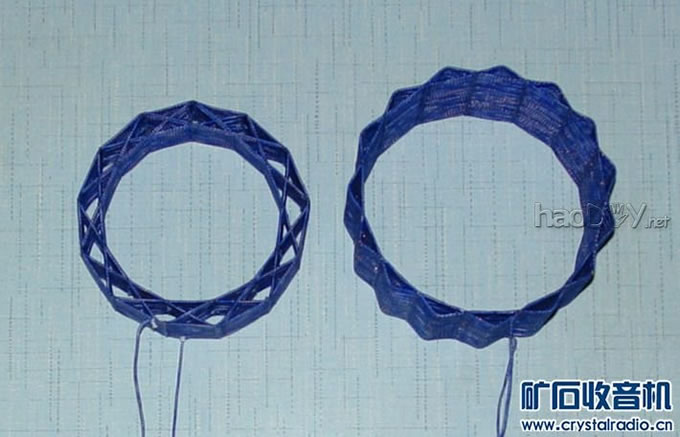

图5 135mm与150mm.jpg (52.45 KB, 下载次数: 0)
-
-
图20c L0天调线圈.jpg (32.68 KB, 下载次数: 0)
 #p#分页标题#e#
-
-
-
-
图20c L3.jpg (19.97 KB, 下载次数: 0)
-
-

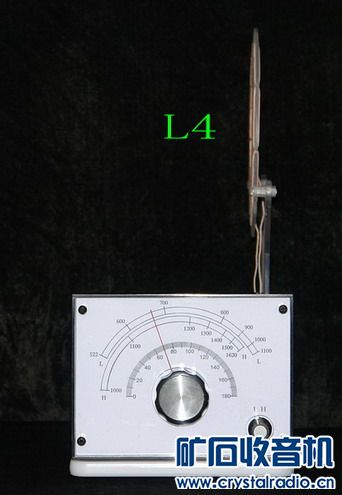

图20c L4.jpg (19.65 KB, 下载次数: 1)
-
-

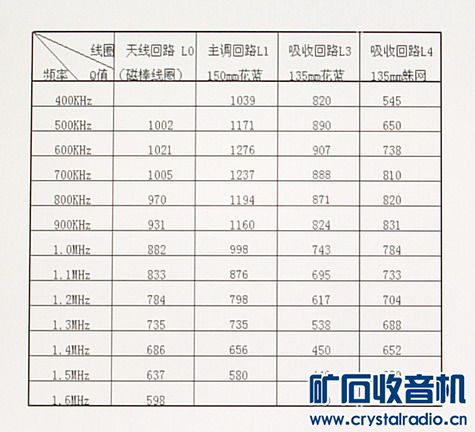

图11 四个线圈Q值.jpg (38.57 KB, 下载次数: 0)
-
-
|

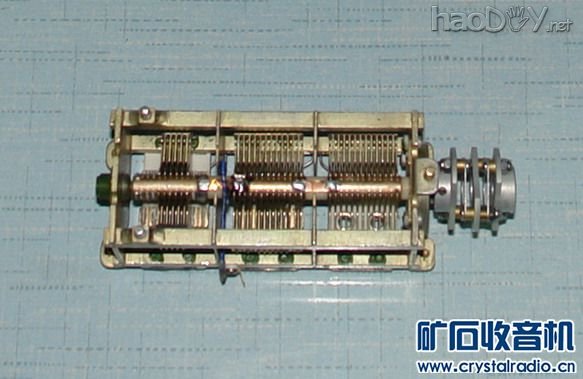

可变电容用全新瓷轴三连，Q值较高。可随意DIY各种容量，也可改成四连。波段转换用瓷质镀银开关，装进用有机玻璃制作的小盒里，可减缓镀银的“氧化”。电感为6H/0.15MM线/1200匝/电阻107欧姆。微安表为选装件。 |
#p#分页标题#e#
-
-

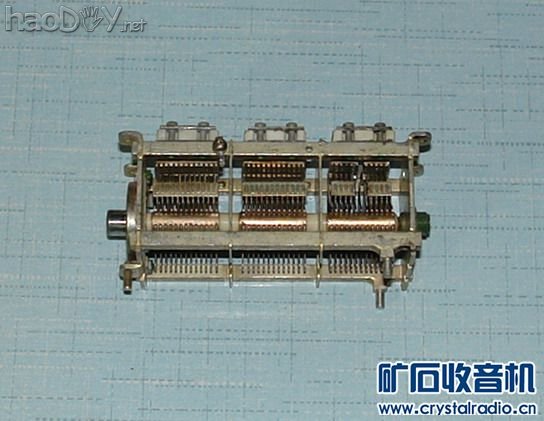

图16 可变电容.jpg (39.02 KB, 下载次数: 0)
-
-
-
-

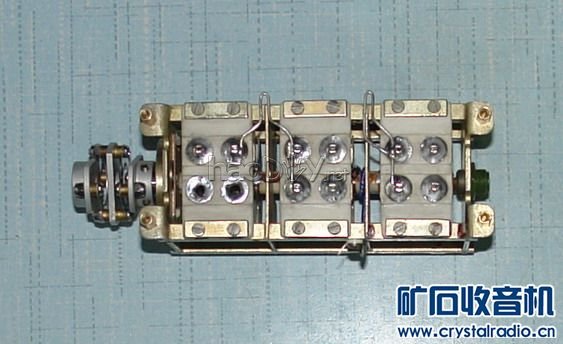

图16b 四连可变.jpg (40.83 KB, 下载次数: 0)
-
-

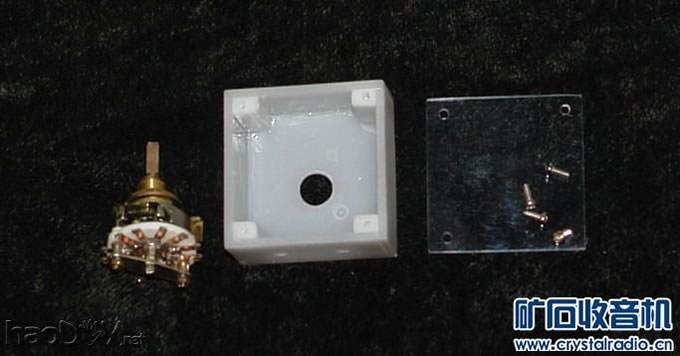

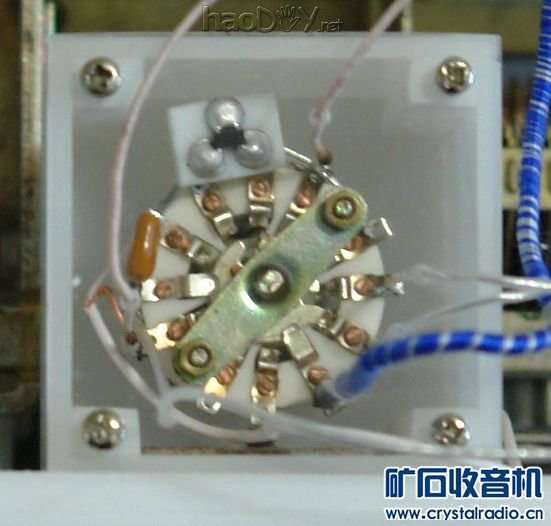

图12 波段开关.jpg (36.06 KB, 下载次数: 0)
-
-

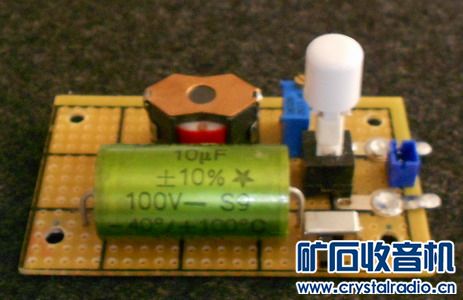

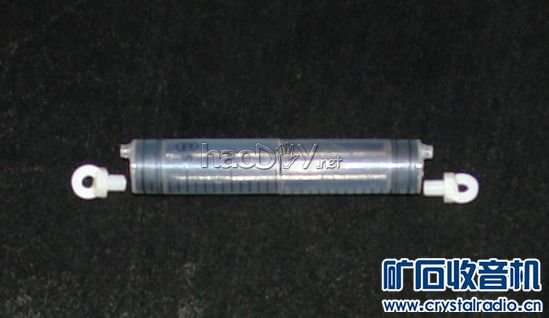

图13 3DQ检波.jpg (39.96 KB, 下载次数: 0)
 #p#分页标题#e#
-
-

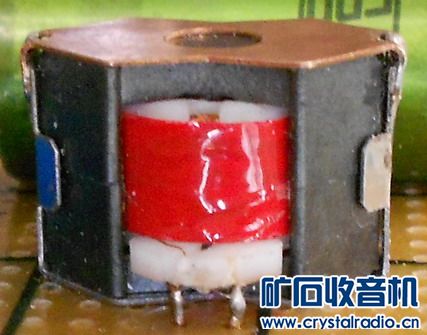

图14 电感线圈.jpg (28.33 KB, 下载次数: 0)
-
-
-
-

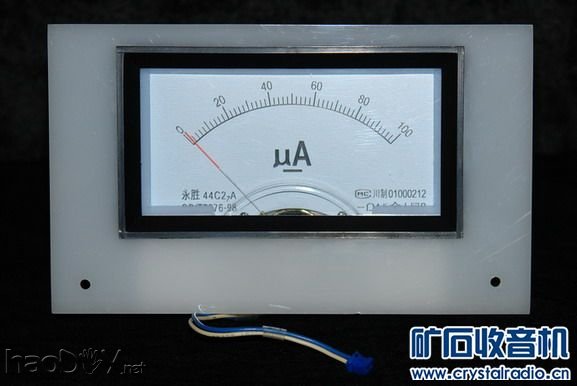

图26 微安表.jpg (28.2 KB, 下载次数: 0)
|

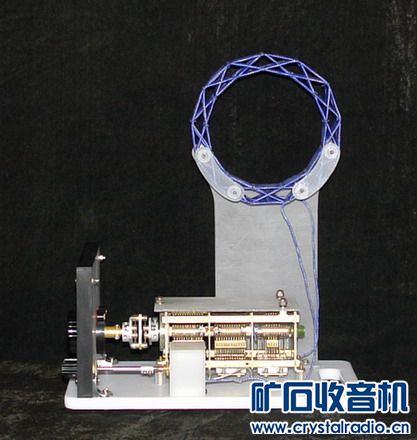

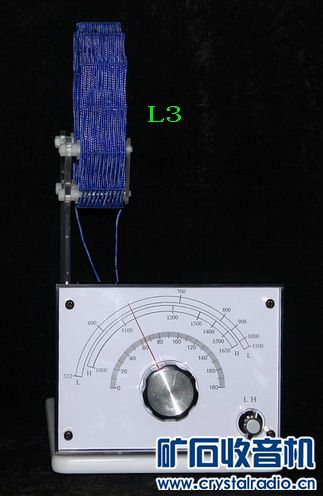

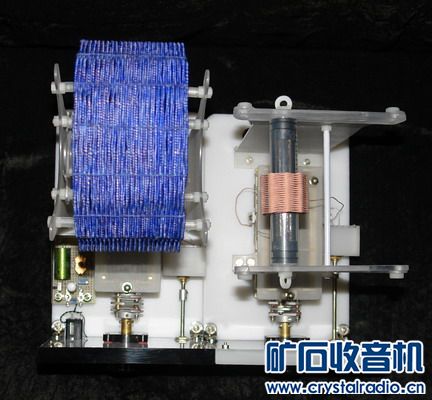

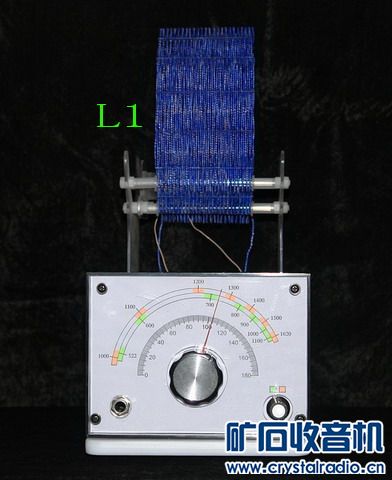

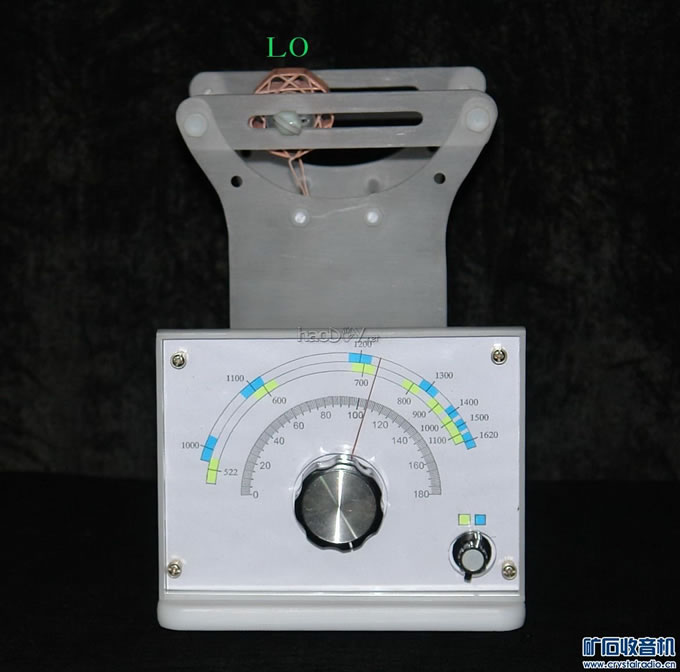

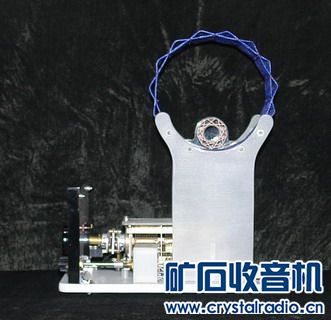

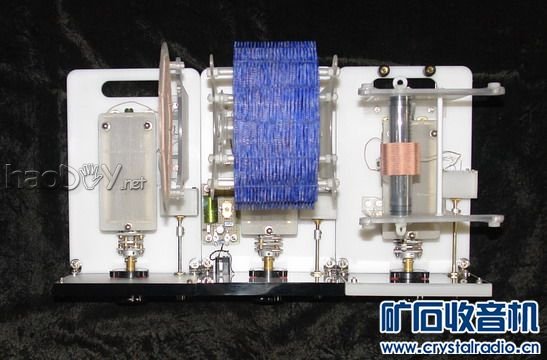

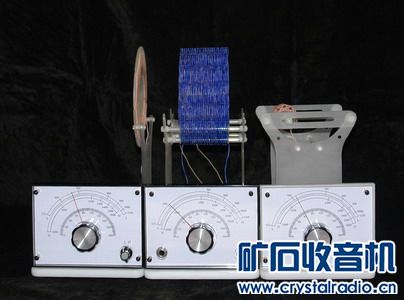

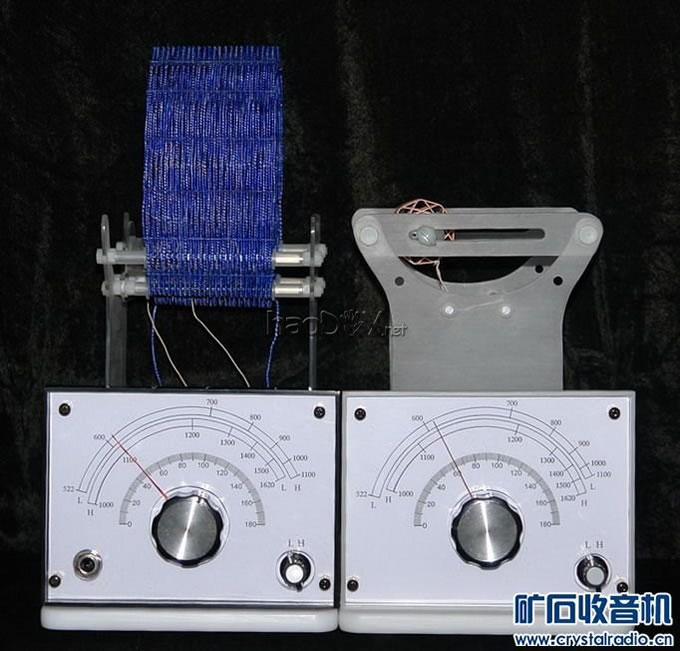

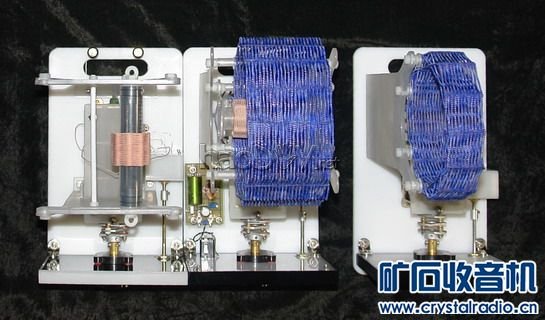

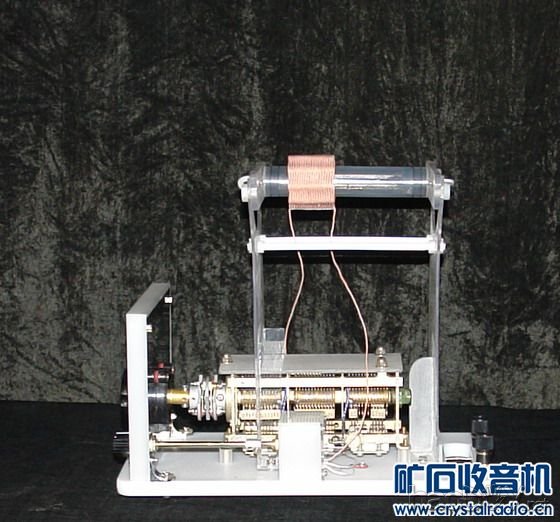

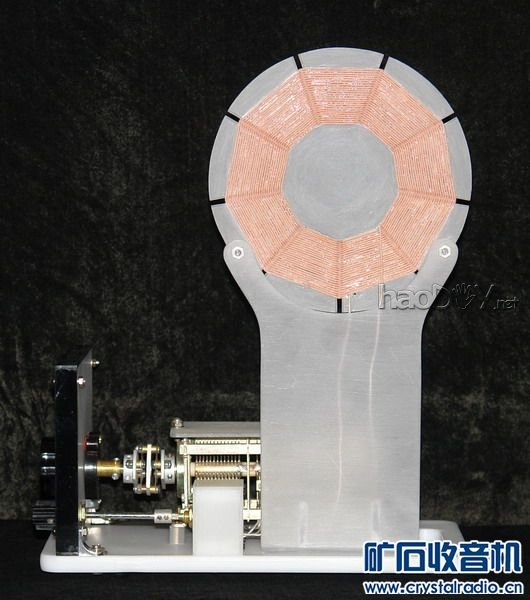

图17为天调机。图18为接收机，图19、图20是陷波器。图21为无陷波器使用情况。一般情况下尽量不使用陷波器，这会降低主调钱圈Q值。 |
-
-
图21 无陷波器.jpg (71.73 KB, 下载次数: 1)
-
-
#p#分页标题#e#
-
-
图17 天调机.jpg (109.37 KB, 下载次数: 0)
-
-
图20 陷波器2.jpg (22.79 KB, 下载次数: 0)
-
-
图19a 陷波器.jpg (31.3 KB, 下载次数: 0)
-
-
图19 陷波器1.jpg (23.83 KB, 下载次数: 0)
#p#分页标题#e#
-
-
图18b 接收机.jpg (20.76 KB, 下载次数: 0)
-
-
图18 接收机.jpg (29.84 KB, 下载次数: 0)
-
-
图17a 天调机.jpg (60.31 KB, 下载次数: 0)
-
-
图20a 陷波器.jpg (50.2 KB, 下载次数: 0)
|

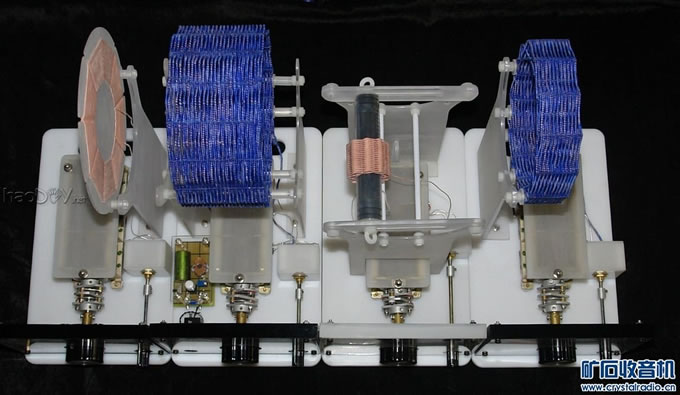

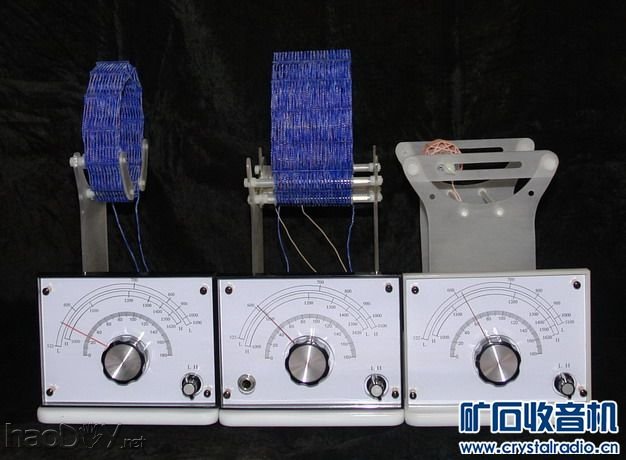

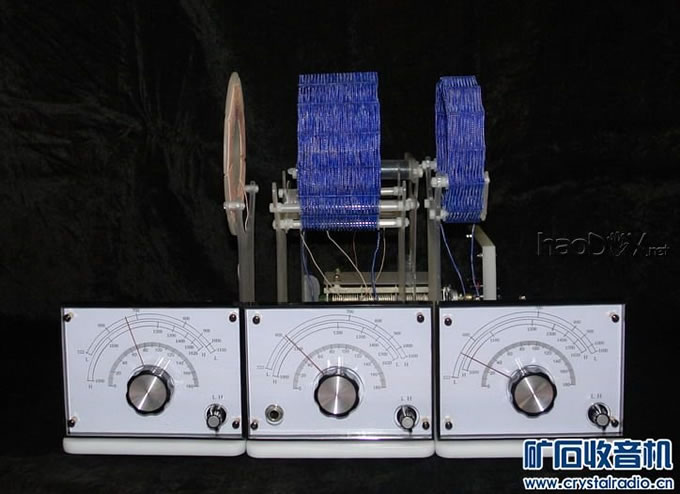

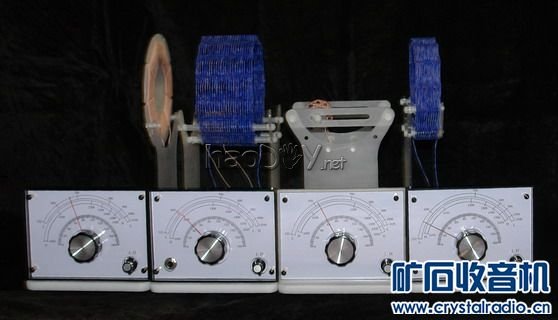

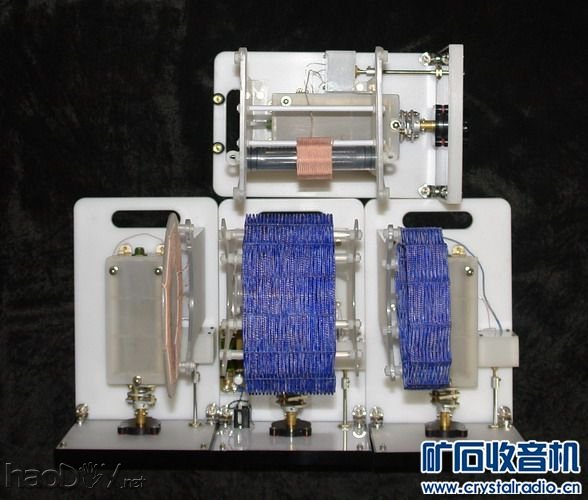

图22是使用花蓝陷波器图片。图23是使用蛛网陷波器图片。图24是使用两个陷波器图片。图25是另一种方法使用两个陷波器图片。由于本人居住条件限制，不能安装长天线，（现在三层阳台外水平长度约4米）并且四周被高楼“包围”。也可收到603、639、720、747、774、828、846、900、927、1008、1026、1098、1143、最高兴的是收到了1251。 |
-
#p#分页标题#e#
-
图22 使用花篮陷波器.jpg (45.83 KB, 下载次数: 0)
-
-
图22b 使用花蓝陷波器.jpg (39.46 KB, 下载次数: 0)
-
-
图23 使用蛛网陷波器.jpg (21.01 KB, 下载次数: 1)
-
-
图23a 使用蛛网陷波器.jpg (38.6 KB, 下载次数: 2)
-
-
图24 使用两个陷波器.jpg (28.06 KB, 下载次数: 0)
 #p#分页标题#e#
-
-
图24a 使用两个陷波器.jpg (108.64 KB, 下载次数: 0)
-
-
图25 另一种使用方法.jpg (55.84 KB, 下载次数: 0)
-
-
图25a 另一种使用两个陷波器的方法.jpg (49.16 KB, 下载次数: 0)
-
-

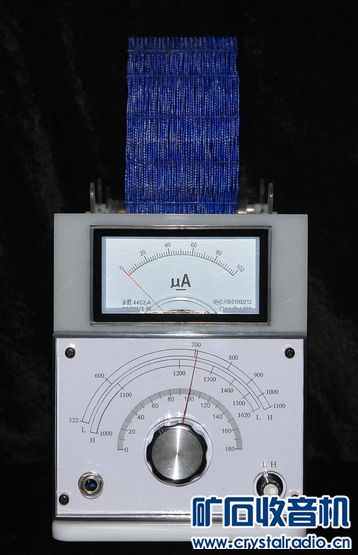

图27 装上电流表.jpg (31.84 KB, 下载次数: 0)
|

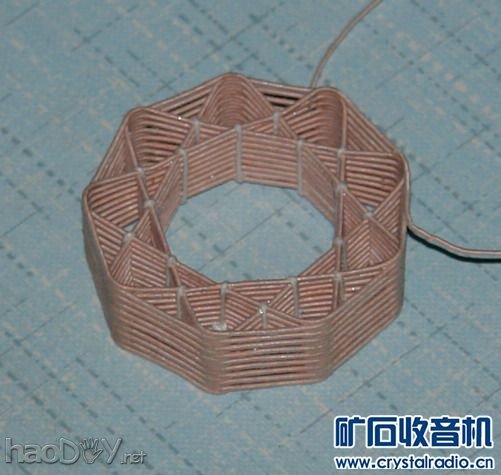

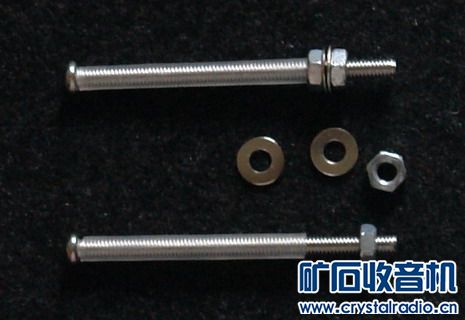

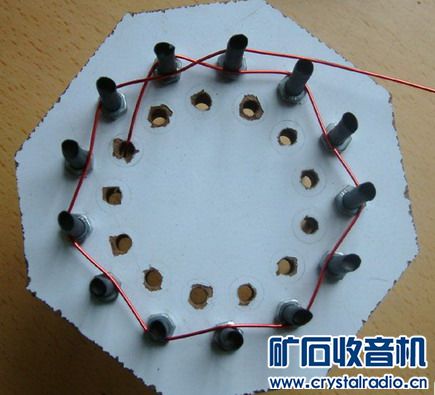

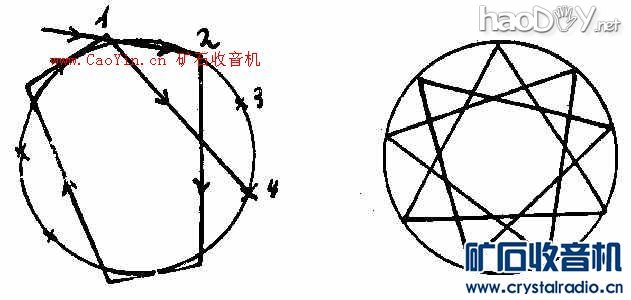

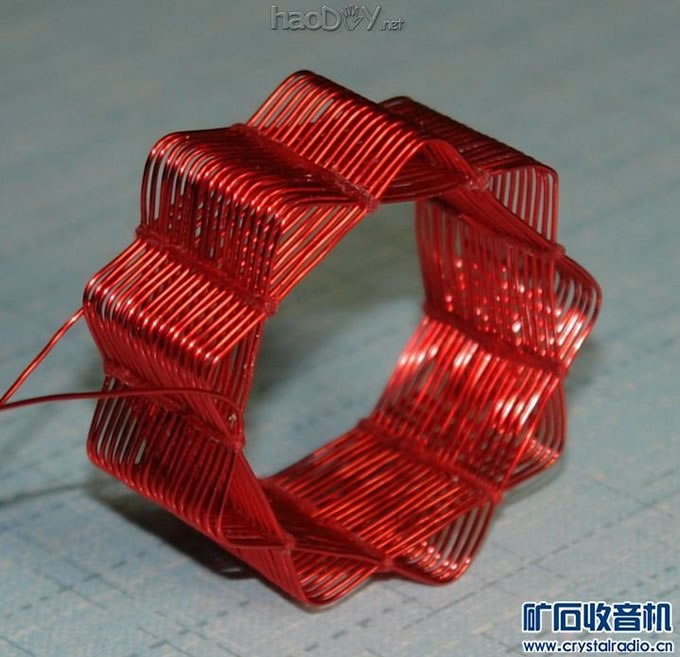

绕花蓝线圈先要做骨架，我用的复合地板也可用木、塑料、铁、铝等，然后等分为奇数，提议别少于7，等分越多绕出的线圈越接近圆，Q值也越高。小线圈支架用4mm螺丝制成，大线圈用6--10mm螺丝制成，在上面套上塑料管，我用的是酸奶吸管。绕法一般用二种：上一下一也叫+1-1和上一下二或+1-2。见图。二种绕法的差别+1-1比+1-2Q值高，用线略多一点，样子没+1-2好看，同样圈数比+1-2宽一倍。线圈绕好后先用细线捆牢，然后用502胶水（单股漆包线用）、肖基清漆、石腊等固定，我用的是“指甲油”，两元店或商店有售，里外均匀涂一层，待干燥后就可拆螺丝了，即可定型又可防潮。 |
#p#分页标题#e#
-
-
-
-
-
-
-
-
+1-1绕法 图片摘自网络.jpg (29.15 KB, 下载次数: 1)
-
-
两种绕法线圈.jpg #p#分页标题#e#(50.14 KB, 下载次数: 0)
-
-
|
线可以是单根漆包线，也可以用多股纱包线，用多少线要看你绕多大线圈了。简单算法：线圈直径X3即是所需长度。 |
-
-
