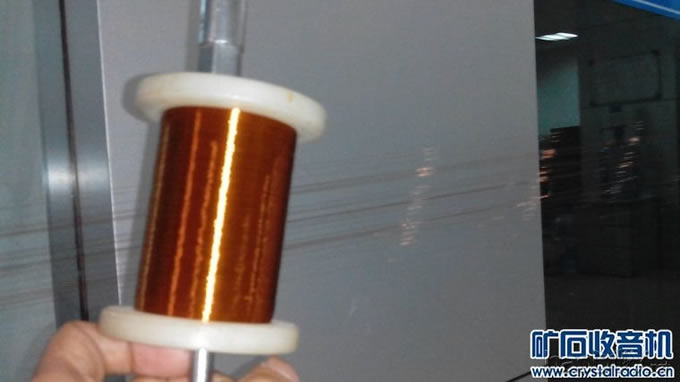

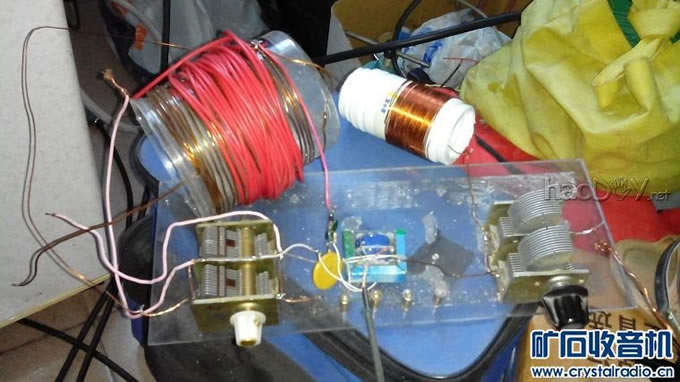

自制矿机，试用了几种线，确实区别很大，分别是φ0.35单股漆包线×5（在长600mm宽400mm泡沫箱绕15圈），Φ1.2单股漆包线+1㎜2多股胶皮线（在直径80mm塑料瓶上分别绕30圈），Φ0.75单股漆包线（在直径80mm塑料瓶上绕70圈)。电路是单线圈的形式，直径0.75的漆包线毫无选择性可言，空气电容转半圈电台也没什么变化。换成直径1.2的漆包线立马不同，电台清晰可辨。于是找出一卷0.07的漆包线自制利兹线。50股.算了一下50×0.07=3.5。相当于直径3.5mm粗的漆包线，这是什么概念，用单股铜线简直不可想象。有空装机再试。




本帖最后由异想添K 于 2014-4-23 11:22 编辑

使用多股漆包线是为了增加导线的表面积，减少高频趋肤效应的影响，增大线圈的Q值
当单股线和多股线长度一定时，表面积决定于线的截面周长
计算：
0.07mm线截面周长=2 X PI X 0.07 = 0.4398
50股的总周长 = 22.9911
等效单股直径 = 22.9911 / 2/ PI = 3.50mm
即：50股0.07mm的线相当于单股直径3.50mm的漆包线。
简单计算：50 X 0.07 =3.5

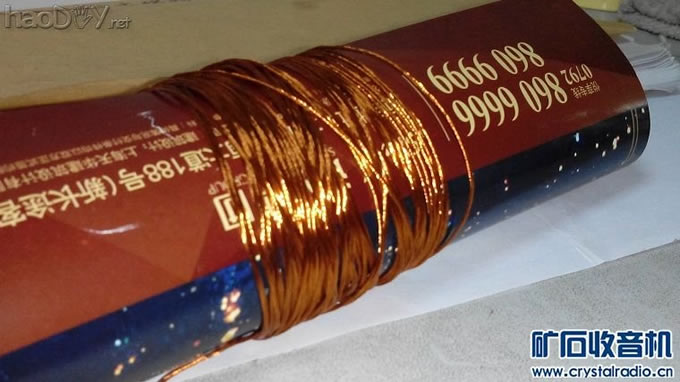

三种线的图片

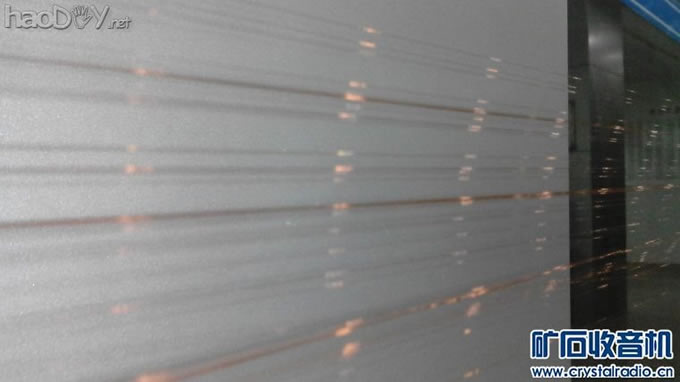

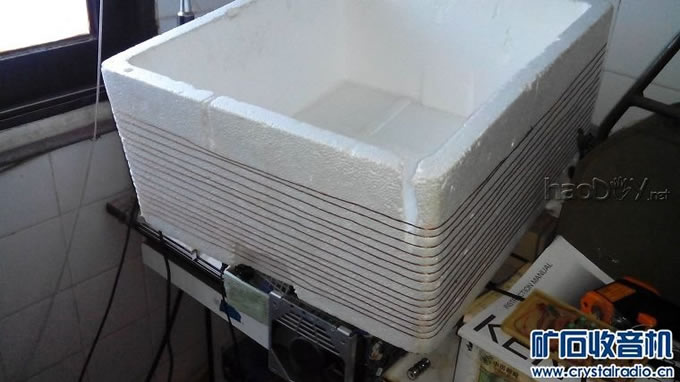

0.35*5漆包线

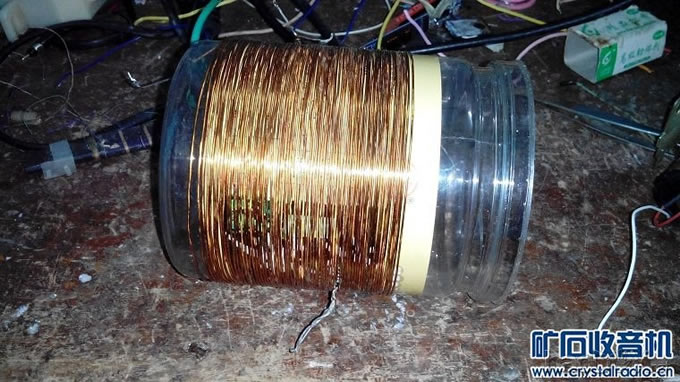

直径1.2漆包线加胶皮电线


直径0.75漆包线
