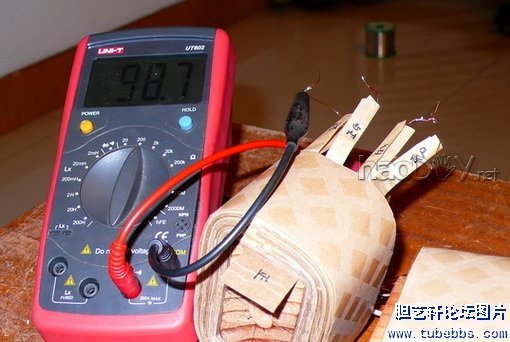

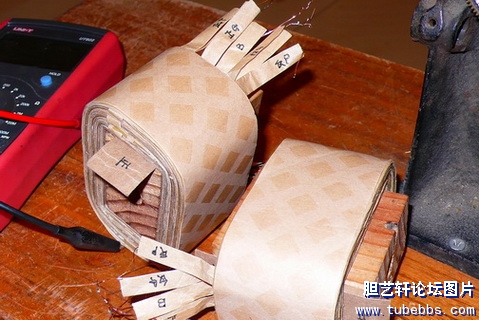

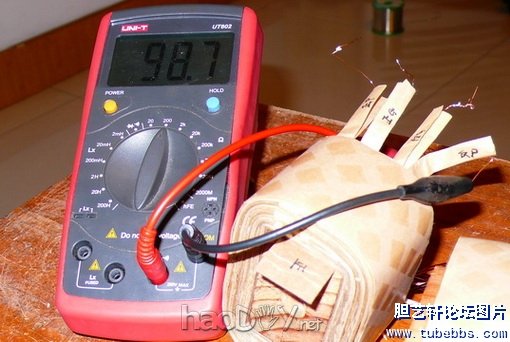

13、包裹好线包绝缘后，丈量一下线包的直流电阻、2只线包的电阻配对偏差，每只线包的2臂电阻偏差，偏差尽也许要求小一些。本例2只线包直流电阻相差0.8欧姆，2臂电阻偏差一只为小于0.1欧姆，另一只小于0.2欧姆，如图33、34所示。一样平常而言，2只线包的电阻偏差应该小于5欧姆，2臂电阻偏差不该该大于1欧姆。

电子管胆机推挽输出牛变压器的业余制作

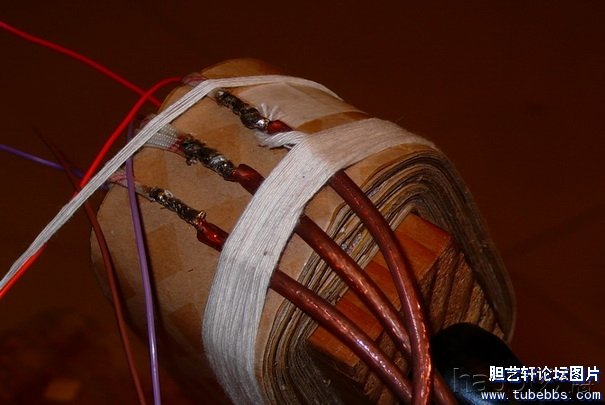

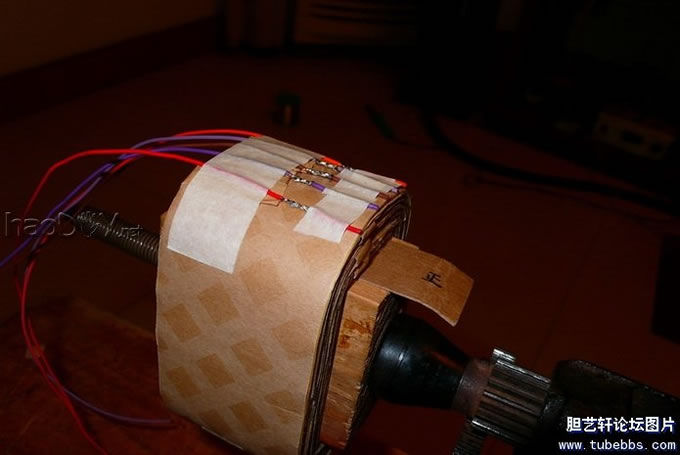

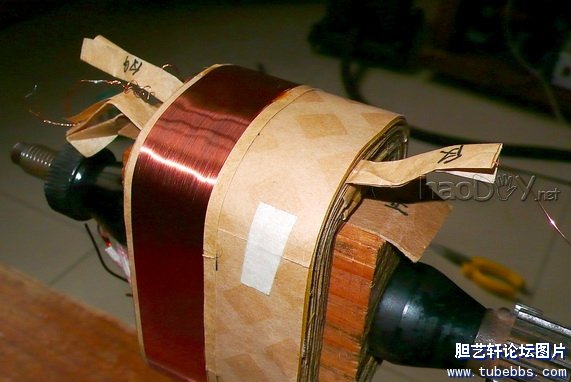

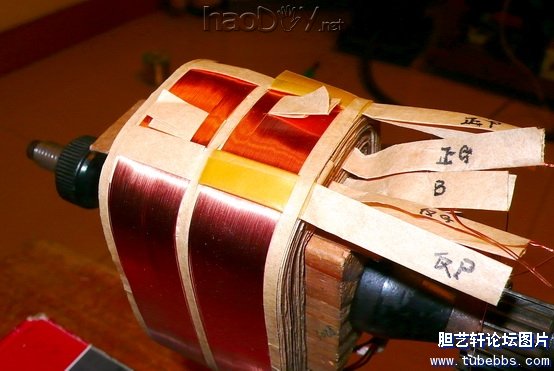

15、出线处理赏罚：用优质软线举办线圈的线头引出，本例行使线芯0.8mm特富龙镀银线做低级出线，次级因一时找不到吻合的线材，用了麦克露华多股音箱线（线芯约莫1.5mm）作为出线。先把漆包线与引线焊牢，然后用胶带姑且牢靠，再绕一层纯棉纱后包裹绝缘纸2层电缆纸 + 1层黄蜡绸 + 2层电缆纸，这样线包就算完成了。见图35 — 图39所示

电子管胆机推挽输出牛变压器的业余制作
