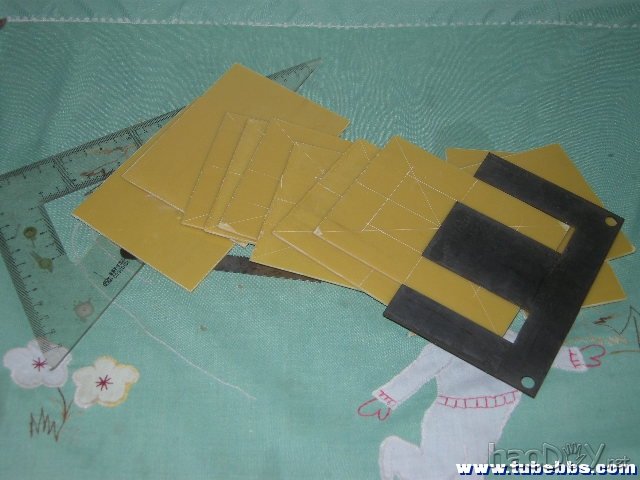

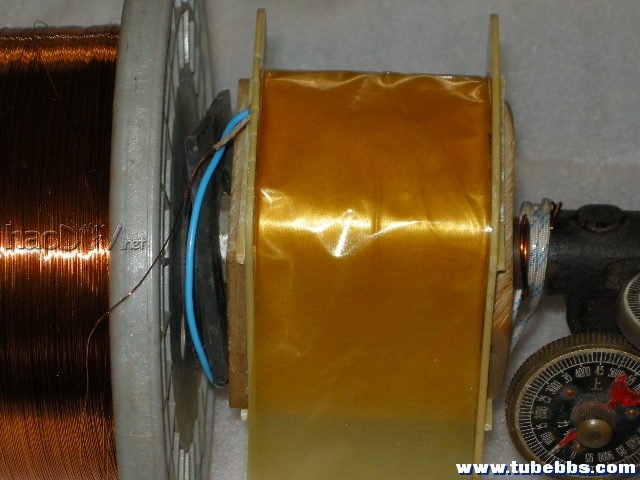

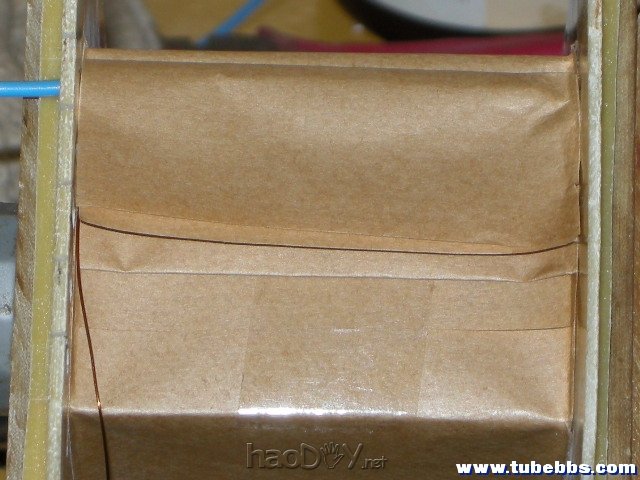

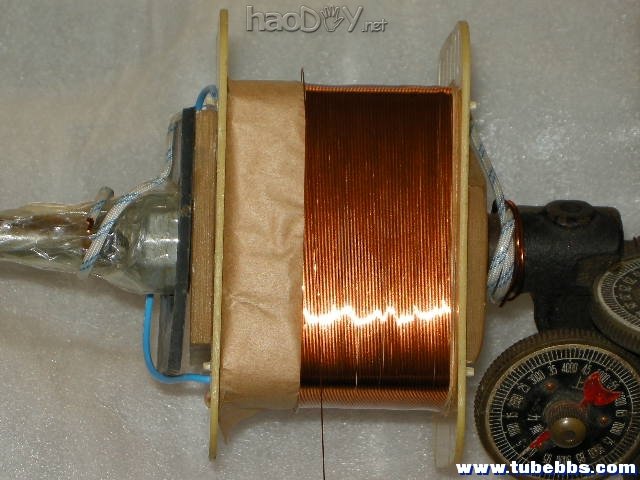

五六年前买了四只德国入口的电源变压器，首要是看中它们的矽钢片。一向未偶然刻来绕制，直到本年才拿出来绕制了一对845输出牛，电源牛还在绕制中（另先容）。本次行使的是舍宽44mm,叠厚是68mm的德国高矽片，片厚为0.3mm，颠末简朴计较：低级阻抗定为5500Ω，次级阻抗（按照音箱阻抗）定为5Ω、8Ω，频率范畴：10-20KHz，失真度M=1.12，因845屏压较高，为了进步线包的安详，分段数对5Ω而言为5夹4绕法，次级分为5段，8Ω端绕在线包最表面，8Ω是低压绕组，让它接近铁心，进一步进步了线包的安详性。低级用0.33mm的QZ-2型漆包线绕3180匝；次级用1mm的QZ-2型漆包线双线并绕，5Ω为104匝，8Ω为130匝；低级直流电阻为183.3Ω（两只输出牛偏差为±1%Ω），次级直流电阻为0.5Ω（5Ω端），0.6Ω（8Ω端）。层间用0.04mm的绝缘纸，组间用两层0.08mm的绝缘纸夹一层0.1mm的黄蜡绸。114片是今朝海表里行使最多的片子，用线自由度大，而133片是海外高等大功率胆机和海表里高端胆迷舍得费钱的最大舍宽的片子，合用于211、845之类单端输出牛，大功率电源牛，本钱要比114号片高的多。如要玩出金耳朵！只能撇开96、选用114或133片来制作高保真输出牛。因为行使了133片（大窗宽），以往对矽钢片和用线不安心的伟大的计较已是多余的了！

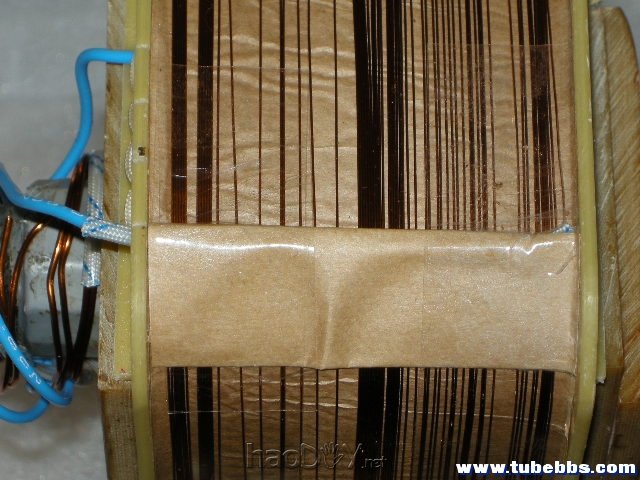

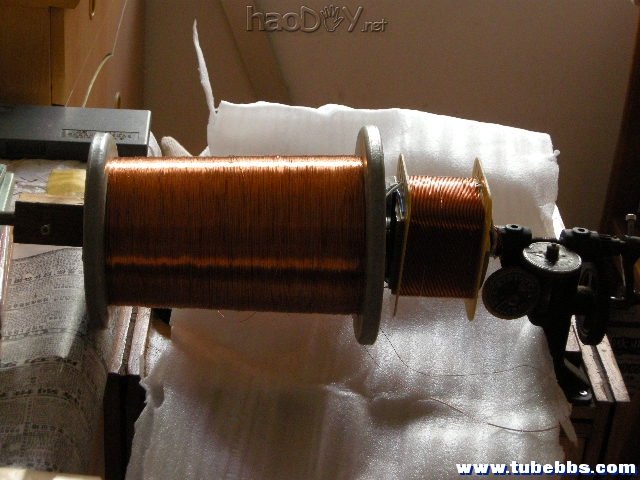

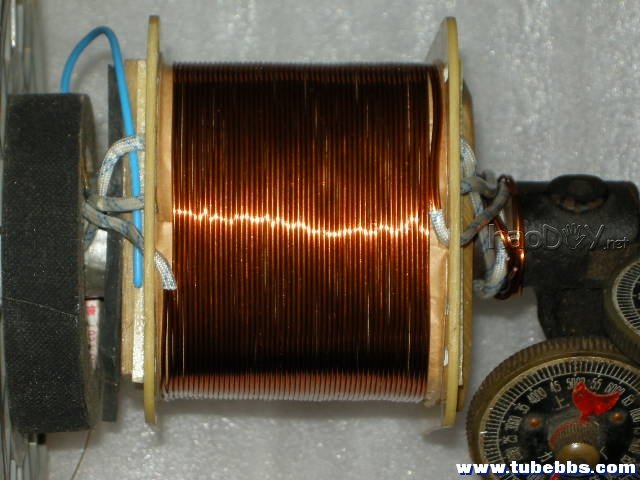

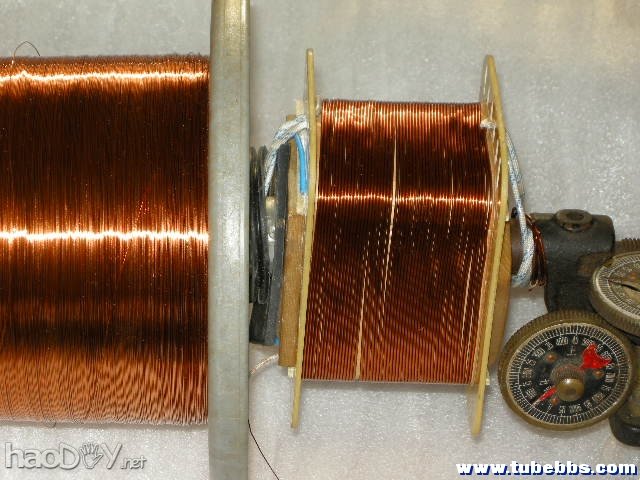

绕次级是，低级线架上在绕线机线上一路动弹
