电子管胆机推挽输出牛变压器的业余制作(4)

时间:2013-01-05 13:19来源:www.tubebbs.com 作者:陶然胆艺 点击:

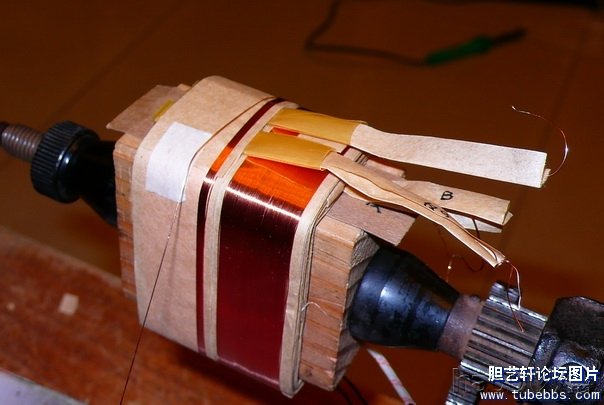

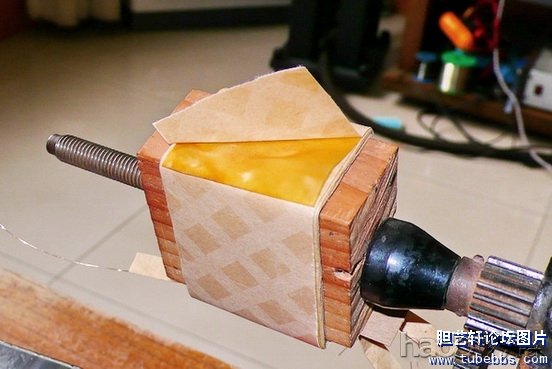

5、牢靠线尾后,举办组间绝缘(2层0.08mm电缆纸+1层0.12mm黄蜡绸),绝缘层搭头要布置在次级出线段,这样首次级绝缘强度也许会好些。然后把线圈翻身,绕次级第一段。如图12、13所示 下载 (139.09 KB) 2008-4-21 22:
        5、牢靠线尾后,举办组间绝缘(2层0.08mm电缆纸+1层0.12mm黄蜡绸),绝缘层搭头要布置在次级出线段,这样首次级绝缘强度也许会好些。然后把线圈翻身,绕次级第一段。如图12、13所示

电子管胆机推挽输出牛变压器的业余制作



电子管胆机推挽输出牛变压器的业余制作

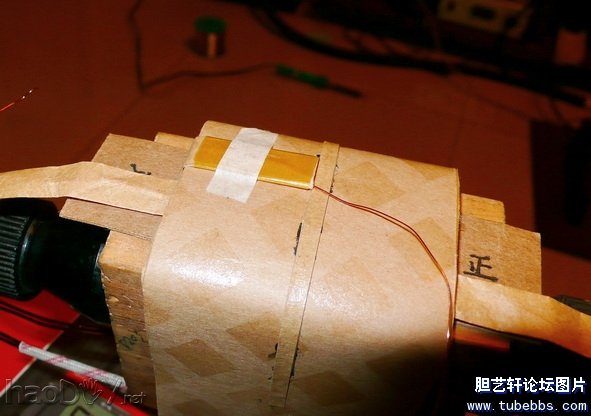

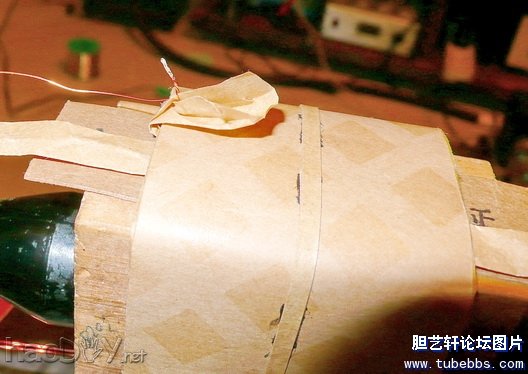

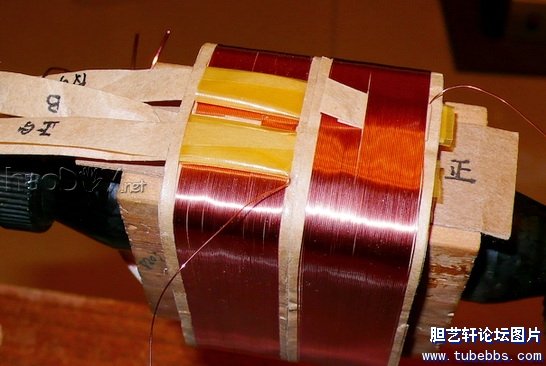

         6、绕好首次第一段后,举办组间绝缘。然后把第一段的正绕臂的线尾与第二段的正绕臂线头链接焊牢(必然要用优质焊锡,本例行使的是银铜合金焊锡),包好绝缘纸折条,在裹上黄蜡绸,在线框的外侧开始绕线。出格留意这时是不必要翻身的,由于在绕次级时已经翻过身了。见图14、15、16所示。从图16中可以清晰的看出,标志与绕低级上一段正绕臂时是沟通的,但绕线的位置产生了变革,由线框的内侧移到了线框的外外侧。

电子管胆机推挽输出牛变压器的业余制作


电子管胆机推挽输出牛变压器的业余制作

电子管胆机推挽输出牛变压器的业余制作

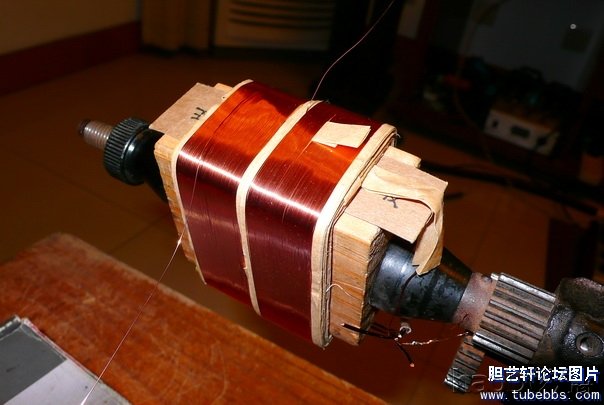

        7、绕到正绕臂超线性抽头位置后,收住线尾。把线框翻身,绕反绕臂的第二段线圈(这样线框的标志已经反转,但绕线的位置没有变革,照旧在线框的外侧),如图17所示


电子管胆机推挽输出牛变压器的业余制作

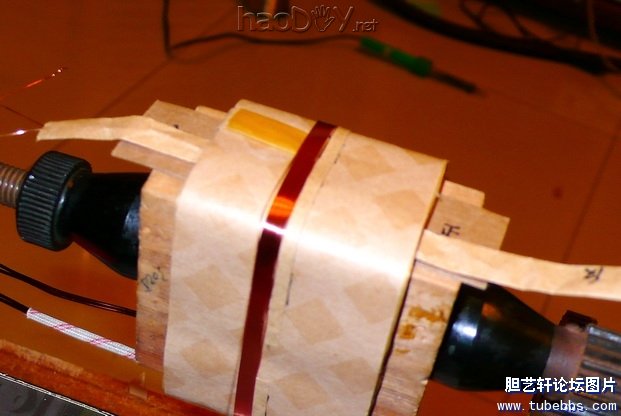

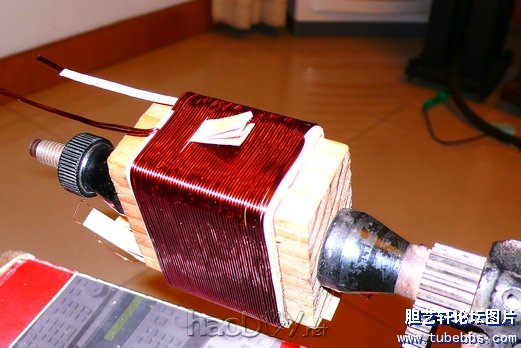

        8、当反绕臂绕到超线性抽头时,将超线性抽头穿过纸折条引出,同时将正绕臂的超线性抽头也引出(因该段没有绕完,以是只引出一个线尾),把反绕臂的第二段所有绕完。再将线框翻身,把线头穿过纸折条(必要在纸折条吻合的位置剪一小口,以便线头穿过)继承绕正绕臂第二段未绕完的线圈。当第二段的正反臂线圈所有绕完后,把线尾用纸折条包好,引到
对方的位置,与第4步一样。本进程见图18、19、20所示

电子管胆机推挽输出牛变压器的业余制作


电子管胆机推挽输出牛变压器的业余制作
