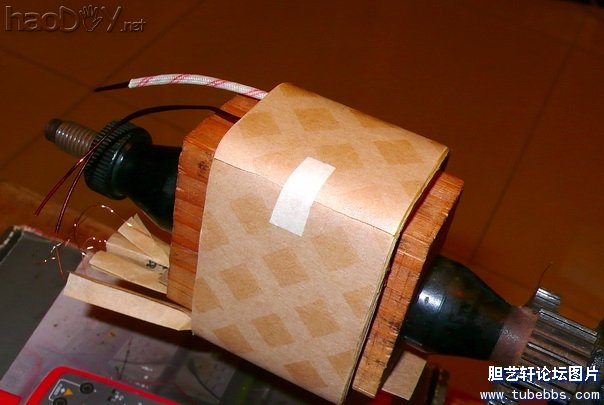

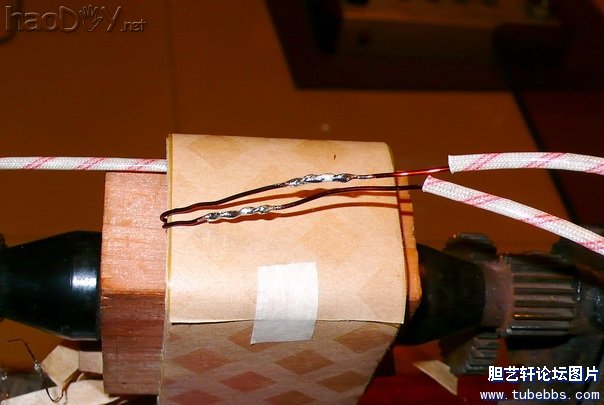

9、组间举办绝缘处理赏罚，然后绕次级第二段。这里线框不要翻身，由于举办图19所示的步调时已经翻过，正标志已经在线框的内侧。毗连次级第一段线尾后就可以绕次级第二段了。如图21、22、23所示。因次级用线较粗，讨论也较量大，以是绝缘要留意增强，假如也许最好把线头布置在线包外毗连，这样线包较量平整，厚度也小，对低落漏感有甜头。但本例制作因打算行使牛侧盖，怕线头在外部毗连与侧盖的间距太小，造成与牛盖短路而不得已而为。假如筹备行使裸装可能行使牛罩的，提议回收线包外毗连。

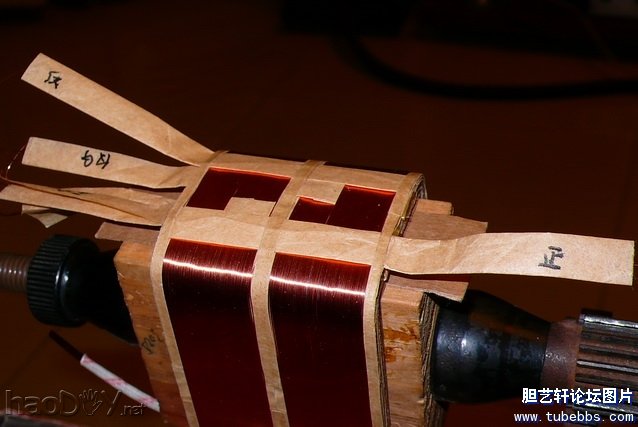

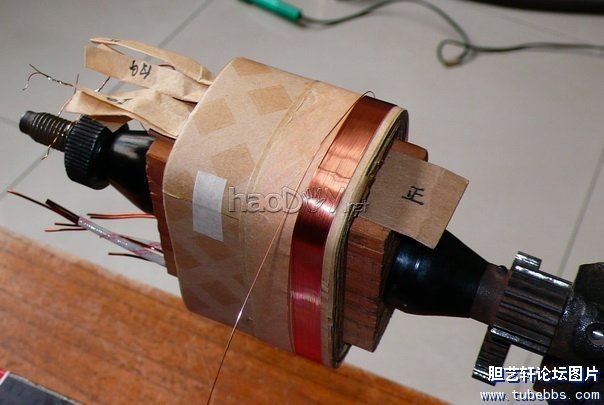

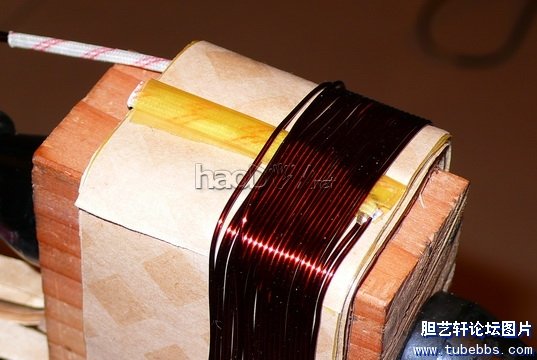

10、绕完次级第二段一层后，引出线尾，裹2层0.08mm的电缆纸举办层间绝缘，然后绕4 — 8欧姆段的线圈。将4—8欧姆段的线圈布置在中间的位置是出于思量0-4欧姆段输出时输出牛的耦合性，以是把0-4欧姆的的线圈匀称分派到低级4段线圈的中间，省得漫衍不均造成4欧姆输出挡的耦合性不佳。见图24所示

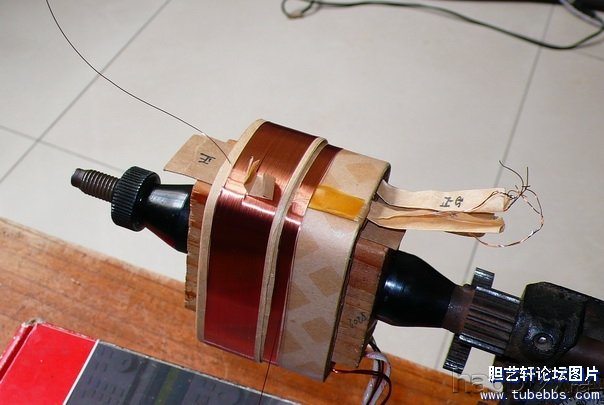

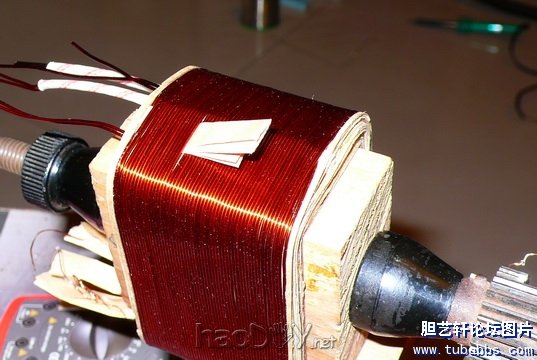

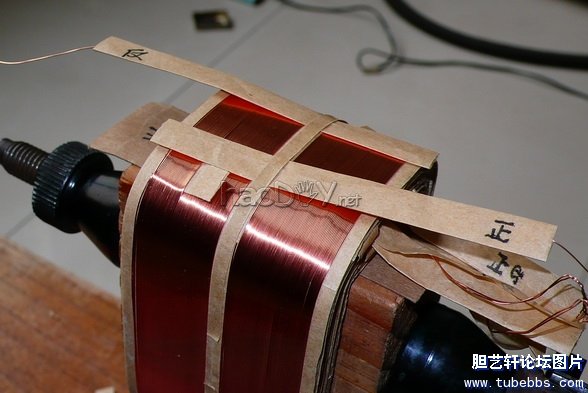

11、绕完次级第2段举办绝缘后，接着绕第3段低级的正反臂绕组、次级第3段、低级第4段，直至绕完备线包，然后举办线包绝缘，2层0.08mm加1层0.12黄蜡绸包裹。处理赏罚要领与前一样，只要留意：次级不管绕到哪一段，起始时正绕标志都应该在线框的内测；低级绕正绕臂时正标志在内测，绕反绕臂时相反，反绕标志在线框内测。如图25 — 图32所示
|
