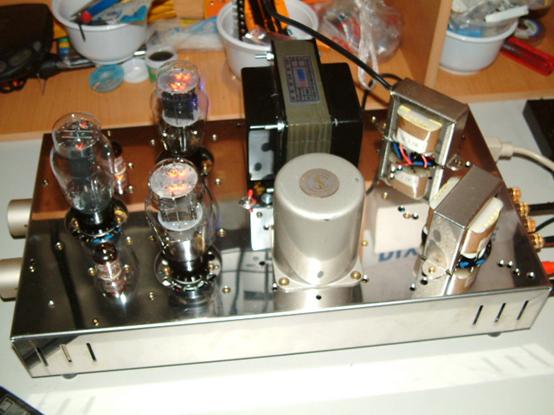

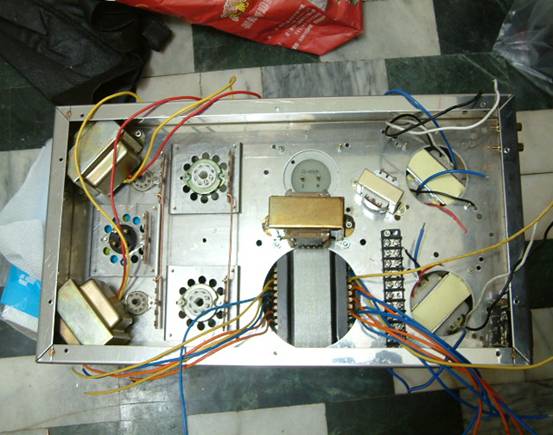

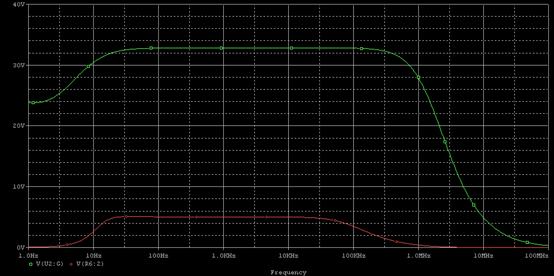

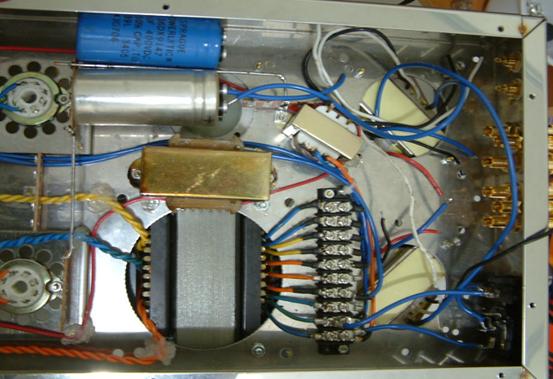

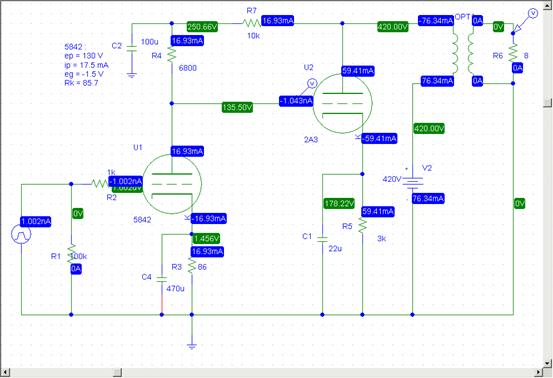

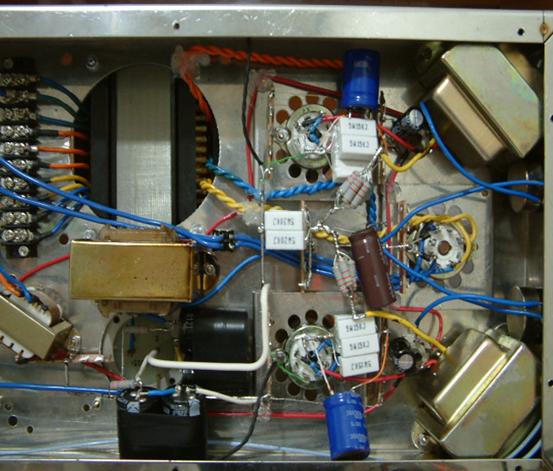

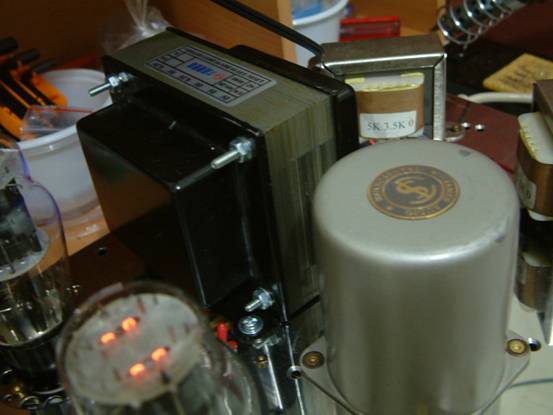

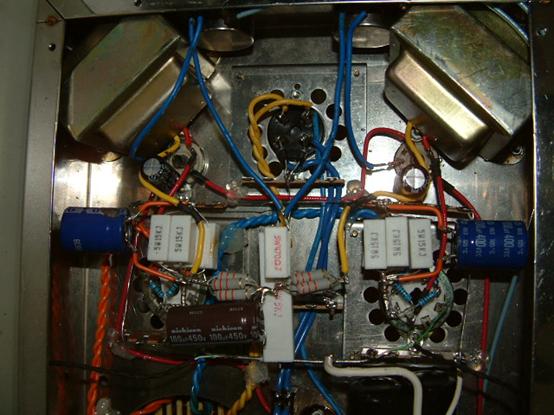

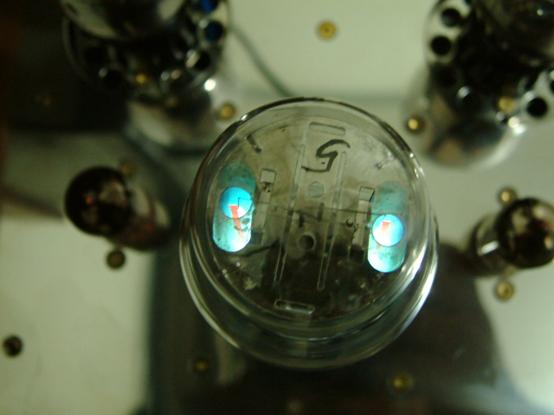

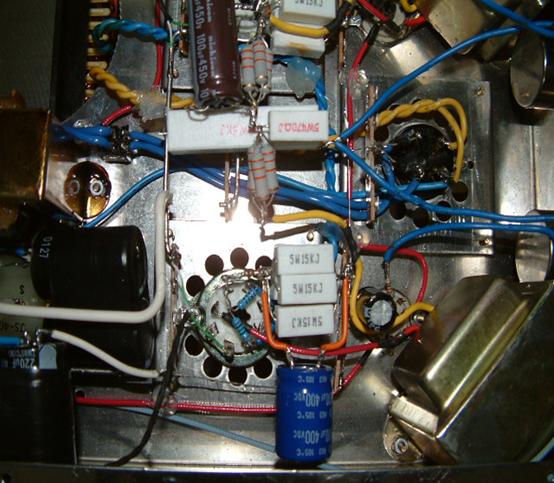

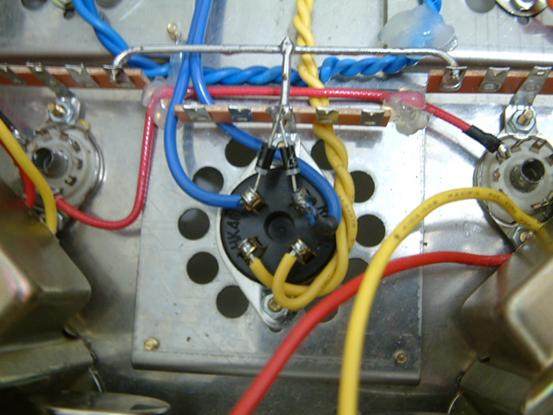

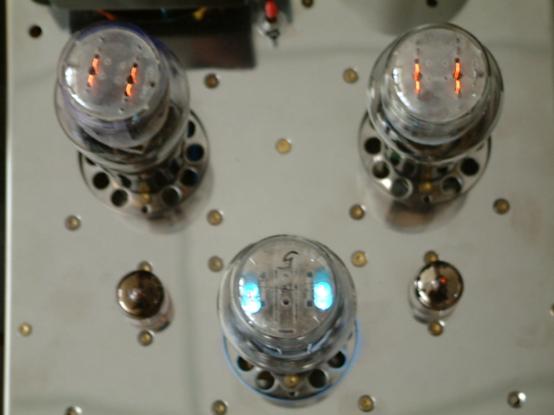

另一種感動—5842直交6B4G by 阿犬 話說六月初，那時正在玩211的時候，聽到李兄說，接下來他想要團購2A3套件，問 我有沒興趣，那時我正忙於我的211，同時間手上還有一部71A正在備料，於是便顯 得興趣缺缺，結果後來隨著211計畫的告一段落，而71A的計畫又因為喇叭匹配的問 題被迫終止，恰好這時，夢席兄說到他買到了四隻6B4的老管，問我有沒興趣，我想 了一下，想說反正手上現在也沒計畫，乾脆來組一部6B4跟2A3比較一下音色有何不 同，（6B4是燈絲電壓6.3V的2A3），反正暑假閒閒的，弄台機器來玩也不錯。 當6B4拿到手後，就想說既然要裝，乾脆就搞大一點，規格高檔一點（管整流+LCLC 濾波+屏極負載電感），機箱用李兄的木框機箱，質感一定不錯，結果木框機箱買了 後，在跟夢席兄的閒聊中，他說他手上還有一個之前買的機箱，問我有沒興趣，再瞭 解下去，我二話不說就把他A過來了（最大的原因是因為他洞已經鑽好了），同時也 被我探知李兄手上有汞蒸汽整流管，那還有啥好說的，順便A了就是，結果在李兄那 裡，又”不小心”遇到火龍兄，剛好他手上有個很漂漂的CHOKE，哈哈，一樣難逃魔 手，突然間覺得有點寒意，拿那麼多東西會不會遭天打雷劈阿！ 以下這張圖是還未搭棚前的照片  說趕的巧不如趕的好，一時間就把主要料件就備齊了 （上圖中左邊那兩顆電感就是羅老師的屏極負載電感），那自己自然也要出點料阿， 好那我就出OPT好了（反正先聽聽，不滿意再說），那線路呢？這時耳邊想起李兄的 一句話，只要是朋友會的，一切好談，既然如此當然火速電CALL吾輩中最精打細算 的，不不不……….是計算能力最強的盈良兄，請他算張電路圖來，同時變壓器也順便 附送一個來，這種一舉兩得的事情，也只有我這個聰明人能想到，哇哈哈哈……（通 常越聰明的人到後來死的越難看）  （上圖中左手邊是盈良兄的變壓器，右手邊是火龍兄的CHOKE） 結果盈良兄給的是直交的線路圖，我這個人有點怪癖，就是喜歡跟人家不一樣，所以 拿到線路圖後，就想要改容交，想說只要壓降就可以了，結果呢？聰明反被聰明誤， 在電子學觀念十分肉腳的狀況下，在功率級屏極上居然接上一隻5K的電阻（詳細電路 可看下圖）  下面是頻率響應  想像把上面那張圖功率級屏極上加上一隻5K的電阻就對了，好啦直流壓降到250V 了，但是呢！各位看官，看出啥不對了嗎？對了對了，就是此時接到OPT的組抗變成 了5K+3.5K結果當然是沒聲音（功率太小了），對於有經驗的人可能會覺得很好笑， 但是這就是初學者會犯的錯誤 這條路行不通後，還是想改容交，我就想如果上面壓降不行的話，那我就把陰極電壓 墊高吧，這次開始對了，好吧！就如此，算到一半時，又發現此理不通，因為功率管 陰極電位，關係到負偏壓，如果電位墊高後，又採取電容交連的話，會導致功率管陰 極電位負偏壓深於推動管屏極電壓，而降低功率管的陰極電位又不可行，所以我只能 想到唯一的途徑就是直接交連電路，轉了一大圈還是轉回原來的路子， 其實要改容交，也不是沒別的法子，濾波方式要從LCLC改成CLC，然後用260-0的 變壓器抽頭，我想應該是OK的，但是我就說，我是個龜毛的人，不用LCLC濾波，我 就不要，所以了，棄容交改直交了。至於搭棚出來聲音如何呢？我只能說，我的老婆 很滿意。 下面是我搭棚的幾張圖 （這是機殼後方的零件配置圖）  （全波整流管+兩根二極體＝橋式整流）  搭棚完成圖--圖中咖啡色電容是退交連電容100U450V 藍色電容是HITACHI電容220U350V  左右兩邊的水泥電阻是功率級陰極電阻，中間是推動級壓降電阻，而那些橘環的是壓 降電阻的一部份。  中間那兩根藍色Y型的電阻是燈絲平衡電阻  右上角那顆小變壓器是推動級燈絲變壓器  所有使用的真空管  汞氣管發出藍光的樣子  有一隻6B4會發光 6B4發出紫光的樣子 全機完成圖  輸出變壓器實在太醜了 要想辦法作兩個罩子蓋上才是 在此感謝所有幫過我的人 阿犬於2004/08/05台北 (责任编辑：admin) |
