写在前面的话： 这是本同窗针对初入胆途同窗而写的第4个有关胆机牛业余制作的帖子，前3帖颁发后，有不少同窗通过站内短信，要求先容推挽输出牛的制作和代工制牛，在此本人出格声明，本同窗做牛多为装机自用，不作贸易用途，写制牛的帖子意在引导初入胆途的同窗进步爱胆的乐趣和制作胆机的信念，亦不为本身做的牛作任何宣传推广。 本人在初中物理先生的引导下（本同窗正规学历也就是初中），爱上了胆机，断断续续玩了30多年，也算是一种嗜好吧！感受玩胆机，赏音乐，品清茶，酌小酒乃是人生的一大爱好，远比同辈人热衷于筑方城和小一辈沉沦网游要故意义一些。通过对胆机的把玩和对音乐的观赏，你可以把握响应门类学科的武艺和进步自身文化艺术的涵养，成年人可以多几分秘闻，年青人可以少一些暴躁。 对付新入胆途的同好，出格是对照旧门生同好，总想为他们做些什么。对付还在追赶时尚的追星族，我只想汇报他们，音响并不可是mp3，音乐也并不但有周杰伦&蔡依林。同时但愿胆坛先进和大侠对胆途新人多给以一些眷注和勉励（善意的评判也是另一种眷注），也但愿把玩胆心得和履历先容给他们，有他们才有胆艺的未来。新人也必需客气进修，擅长思索，勤于实践。配合为繁荣胆艺文化尽一些绵薄之力。 推挽牛的简朴计划： 因挚友的委托，要我帮其装一只20W以上的推挽机，参考机是斯巴克的MT-35,而且出格要求胆牛所有廉价，也许是出于本钱和质量的折中思量。于是就设定回收与MT-35同样的电旅程式装一台，用EL34超线性推挽输出。查相干资料后，当超线性抽头在43%位置，屏压430V，P — P阻抗6000欧姆时，输出34W，失真2.5%，与MT - 35的技能指标相等，于是按35W /6K计划输出牛。 对付输出牛的计划有多种要领，假如完全按有关册本的公式计划，整个进程较量贫困，更有些计划公式很是浮夸，很难实现计划的功效，故本人在制牛时一样平常会按计划电牛的方法来计划输出牛的参数，并按照用管的差异作出响应的工艺调解，这样整个计划进程很是简朴（只必要纯熟把握欧姆定律和电牛T/V计较就可以举办计划），其功效固然不是最好，但也足以满意一样平常以上的要求。以下是计划进程： 1、确定铁芯截面 取3倍电牛功率选取铁芯 输出功率 / 服从 * 3 = 35 / 0.9 * 3 = 129.3W 按照履历用Z11的96片约莫叠厚55毫米 截面= 3.2 * 5.5 * 0.9 =15.84平方厘米 2、计较低级音频电压 输出功率 / 服从 * 低级阻抗 （然后开方）= 38.8 * 6000 (开方）= 482 V 3、计较下限频率20Hz时的电压匝数比 （T / V） 45 / 截面 / 磁感到强度 * 2.5 = 5.46匝 / 伏 （ Z11片取13000高斯 20Hz为50Hz的 1 / 2.5 故乘以2.5，假如频率下限设定为10Hz时应乘以5） 4、计较低级总匝数 音频电压 * 下限频率时的每伏匝数 = 482 * 5.46 = 2523 每臂匝数 = 2523 / 2 =1261.5 5、计较次级匝数 5-1、先计较首次级匝比 初 次 级 匝 比 = （低级阻抗 * 服从 / 次级阻抗）开平方 次级4欧姆档匝比 = （6000 * 0.9 / 4）开平方 = 36.74 8欧姆档 = （6000 * 0.9 / 8）开平方 = 25.98 5-2、计较次级匝数 次级匝数 = 低级匝数 / 首次级匝比 次级4欧姆 = 2523 / 36.74 = 68.67匝 次级8欧姆 = 2523 / 25.98 = 97.11匝 6、超线性抽头的位置确定 超线性位置简直定较量轻易，只要以总匝数乘以抽头位置的百分数然后分半就可以了。 从B+位置到超线性抽头的匝数 = 低级总匝数 * 0.43 / 2 = 607匝 7、确定漆包线直径 确定漆包线直径前必需先确定首次级电流，然后才设定漆包线的直径。 7-1、低级电流与漆包线直径的设定 按照资料查证和履历，EL34事变在超线性AB1类时，每臂屏极电流和帘栅极电流合计在120mA以内，故以120mA设定低级电流，然后以2.5A / 平方毫米的电流密度，用圆面积公式倒算漆包线直径。 120mA时漆包线直径 = ( 0.12 / 2.5 / 3.14)开平方 * 2 = 0.247 （取0.25尺度规格） 7-2、次级电流与漆包线直径的设定 以电功率公式P = I * V = I 平方 * R 推算出差异阻抗档位的电流，然后计较漆包线直径 35W输出时4欧姆挡电流 = （35W / 4欧姆）开平方 = 2.95A ，对应漆包线直径为1.23mm，约莫相等于0.85标规的漆包线双线并绕；#p#分页标题#e# 35W输出时8欧姆档电流 = （35W / 8欧姆）开平方 =2.09A ，对应漆包线直径为1.03mm，约莫相等于0.74标规的漆包线双线并绕。 8、绕组布置前的数据批改 计较好的数据在现实绕制前还要思量所回收的铁芯窗口环境，骨架的巨细，绝缘纸的厚薄，尚有漆包线的型号等诸多身分，更重要的还要按照输出牛的抽头与出线位置举办批改，既要担保计划数据的精确，又要思量制作的便利，尚有顾及正常行使的安详性。这么多的身分好像很难很伟大。着实把握了必然的批改要领，知道批改的步调，一步一步的举办长短常轻易办理的，只必要稍稍有点耐性就可以很是好的完成。 第一步：按照低级线圈每层绕组的匝数和总层数批改总匝数。96铁芯窗高为48mm，现实骨架最大可以操作到47mm，两头留1.5mm，因推挽牛必要分段交错绕制，骨架中间还必要空2mm,，现实可用尺寸为42mm；QA型0.25的漆包线最大外经为0.275mm，设定空间操作率为93%，则每层可以绕142匝，取每层140匝，分半后每一段一层为70匝。低级总匝数 / 每层匝数 = 低级总层数 （2523 / 140 = 18.02层 ）。计较后凡是会有小数呈现 ，假如小数小于0.5大于0.1时应思量把对应小数 匝数向其余层数布置，大于0.5 时应增进一层，然后按照增进后的层数再算每层匝数，小于0.1时可以把对付的匝数直接舍去，这样对输出牛的特征 影响甚微，可以忽略 。本例现实为140 * 18 = 2520 与计较值差3匝，分半后每臂1260匝。 第二步：超线性位置的批改。按超线性位置为43%计，从B+到超线性抽头的匝数为 1260 * 0.43 = 542 ，处在7.7层处 ，固然可以处理赏罚，但总感受不如整层处抽出较量公道，于是批改为从第8层绕完后抽头，70 * 8 = 560匝 ，与542 差18匝，相对超线性抽头位置从43%进步到44.4%，只是反馈水平略有进步，完全可以不必谋略。 第三步：次级绕组的批改。道理与第一步沟通，本例次级批改后的数据为0-4欧姆段为0.85mm漆包线双股并绕69匝，分3层3段，每层23匝夹在对应低级绕组中间，4-8欧姆段为0.73mm漆包线双线并绕28匝（应该为29匝，但高出了最大可用宽度，故镌汰1匝向窗高妥协），布置在次级第2段的相邻位置。 第四步：计较铁芯窗口可否容纳计划的参数。用最原始的要领计较就可以完成。骨架厚度 + 漆包线总厚度 + 绝缘纸总厚度 / 0.9 小于铁芯的窗宽，本例制作有1mm不到的余量，窗口操作适中，插片较量轻易。 最后可以按照批改后的参数布置线圈的层段漫衍了，图一是本例的线圈排布表示图：
在输出牛的简朴计划中必需把握以下几个公式以及调动情势 （1）欧姆定律： I = V / R （2）电功率公式：P = I V （3）电牛计较简式 t / v = 45 / 铁芯截面 / 次感到强度 （4）阻抗电压转换式 （ 低级阻抗 * 服从 / 次级阻抗）开平方 = 低级电压 / 次级电压 （5）感抗公式 XL = 2 * 3.14 * f * L ....... 以上简朴计划中没有效到，但在丈量装配完成的输出牛估算电感量时会用到。 以上都是很简朴的电学常用公式，只要不是中学物理太差的话，完全可以举办电牛、输出牛的简朴计划与制作，没有来由把输出牛的计划制作看作深不行测的隐秘玩意，虽然也必需留意差异管型和输出方法的输出牛在计划制作进程中对某些方面的差异应该有所偏重，但就这种偏重对付取得必然履历后的同窗而言同样可以用简朴计划的要领举办，只是必要在某些处所做一些须要的调解，同时团结工艺和原料的调解，也是可以取得很好的结果。 推挽输出牛的制作 制作推挽牛时，令很多同窗头疼的是分层分段交错绕法，搞不清晰哪是哪，轻易把相位弄错。着实办理这个题目并不难，只要记着统一臂线圈在奇偶层上段位的表里位置就可以，必然是一段内档一段外档的错位分列，撇开次级不管，岂论是正绕照旧反绕，两臂线圈所处的位置始终是稳固的。如2所示：
只要绕前在木芯上做好标志，低级一臂（暂时称正绕）绕完一段，反一次身再绕另一臂（反绕）的对应段。次级当低级处于正绕位置时不消翻身，处于反绕位置时反身再绕。以下先容绕制进程： 1.用一0.3至0.4mm的弹性纸条穿过线框与木芯的间隙（浸染有两，1、便于标志正反绕，2、便于脱模），在用层间绝缘纸折一纸折，把正绕臂线头穿过纸折，从线框内侧开始绕线，如图3、4、5所示。（途中纸胶带为姑且定位用，当定位根基牢靠后应拆去，以下都同样处理赏罚）#p#分页标题#e#
2、绕完一层加纸（0.06mm电缆纸）绕另一层，加纸时要在线圈的在铁芯窗口外的面，而且要两面轮番加，这样线圈较量匀称，对减小漏感有甜头，如6、7所示
3、当绕完正绕臂的一段后，把线圈（连同木芯一路）翻身绕反绕臂的对应段,如图8、9所示（留意：图中的正反标志已经变革，绕线的位置没有变，照旧在线框的内侧）
4、反绕组段绕完后，把正反绕组的线尾引入对方绕组的位置，正尾到反绕位，反尾到正绕位，如图10、11所示
#p#分页标题#e# 5、牢靠线尾后，举办组间绝缘（2层0.08mm电缆纸+1层0.12mm黄蜡绸），绝缘层搭头要布置在次级出线段，这样首次级绝缘强度也许会好些。然后把线圈翻身，绕次级第一段。如图12、13所示
6、绕好首次第一段后，举办组间绝缘。然后把第一段的正绕臂的线尾与第二段的正绕臂线头链接焊牢（必然要用优质焊锡，本例行使的是银铜合金焊锡），包好绝缘纸折条，在裹上黄蜡绸，在线框的外侧开始绕线。出格留意这时是不必要翻身的，由于在绕次级时已经翻过身了。见图14、15、16所示。从图16中可以清晰的看出，标志与绕低级上一段正绕臂时是沟通的，但绕线的位置产生了变革，由线框的内侧移到了线框的外外侧。
7、绕到正绕臂超线性抽头位置后，收住线尾。把线框翻身，绕反绕臂的第二段线圈（这样线框的标志已经反转，但绕线的位置没有变革，照旧在线框的外侧），如图17所示
8、当反绕臂绕到超线性抽头时，将超线性抽头穿过纸折条引出，同时将正绕臂的超线性抽头也引出（因该段没有绕完，以是只引出一个线尾），把反绕臂的第二段所有绕完。再将线框翻身，把线头穿过纸折条（必要在纸折条吻合的位置剪一小口，以便线头穿过）继承绕正绕臂第二段未绕完的线圈。当第二段的正反臂线圈所有绕完后，把线尾用纸折条包好，引到 对方的位置，与第4步一样。本进程见图18、19、20所示
9、组间举办绝缘处理赏罚，然后绕次级第二段。这里线框不要翻身，由于举办图19所示的步调时已经翻过，正标志已经在线框的内侧。毗连次级第一段线尾后就可以绕次级第二段了。如图21、22、23所示。因次级用线较粗，讨论也较量大，以是绝缘要留意增强，假如也许最好把线头布置在线包外毗连，这样线包较量平整，厚度也小，对低落漏感有甜头。但本例制作因打算行使牛侧盖，怕线头在外部毗连与侧盖的间距太小，造成与牛盖短路而不得已而为。假如筹备行使裸装可能行使牛罩的，提议回收线包外毗连。
10、绕完次级第二段一层后，引出线尾，裹2层0.08mm的电缆纸举办层间绝缘，然后绕4 — 8欧姆段的线圈。将4—8欧姆段的线圈布置在中间的位置是出于思量0-4欧姆段输出时输出牛的耦合性，以是把0-4欧姆的的线圈匀称分派到低级4段线圈的中间，省得漫衍不均造成4欧姆输出挡的耦合性不佳。见图24所示
11、绕完次级第2段举办绝缘后，接着绕第3段低级的正反臂绕组、次级第3段、低级第4段，直至绕完备线包，然后举办线包绝缘，2层0.08mm加1层0.12黄蜡绸包裹。处理赏罚要领与前一样，只要留意：次级不管绕到哪一段，起始时正绕标志都应该在线框的内测；低级绕正绕臂时正标志在内测，绕反绕臂时相反，反绕标志在线框内测。如图25 — 图32所示
13、包裹好线包绝缘后，丈量一下线包的直流电阻、2只线包的电阻配对偏差，每只线包的2臂电阻偏差，偏差尽也许要求小一些。本例2只线包直流电阻相差0.8欧姆，2臂电阻偏差一只为小于0.1欧姆，另一只小于0.2欧姆，如图33、34所示。一样平常而言，2只线包的电阻偏差应该小于5欧姆，2臂电阻偏差不该该大于1欧姆。
15、出线处理赏罚：用优质软线举办线圈的线头引出，本例行使线芯0.8mm特富龙镀银线做低级出线，次级因一时找不到吻合的线材，用了麦克露华多股音箱线（线芯约莫1.5mm）作为出线。先把漆包线与引线焊牢，然后用胶带姑且牢靠，再绕一层纯棉纱后包裹绝缘纸2层电缆纸 + 1层黄蜡绸 + 2层电缆纸，这样线包就算完成了。见图35 — 图39所示
 #p#分页标题#e#
16、插片。可以参渴┥崴的《高品格胆机电牛的业余制作》，在此不再一再。 17、插片后可以用电感表估测一下电感后漏感，本人限于前提只有优利德UT602电感表，这类表的精度不是很高，巨细电感档偏差较量大，但举办简朴的估测照旧可以参考的，图40是电感量测试，图41是漏感测试，比拟MT-35厂机的输出牛（同样用UT602丈量，电感量37H与40H，漏感28mH与32mH , 直流电阻201欧姆与204欧姆），本套输出牛在静态测试中明明占优。 电感量
漏感
假如连电感表也没偶然，可以用丈量交换电流的方法举办，测得交换电流后用XL=2 * 3.14 * F * L的公式，推算出电感量L。 丈量电感，把数字表(交换2mA档)串入低级线圈，接入市电，用另一数字表丈量低级两头的电压，然后按照丈量数字举办推算，如图42所示
XL= U / I = 223V / 0.783 mA = 284.8K L= （284.8 K- 0.2K ）/ （ 2*3.14*50Hz）= 906 H 漏感丈量，把次级短路，在低级串入一只1 - 2K的电阻，再串入数字表（交换200mA档），接入市电，用另一表测低级电压，然后推算， 如图43所示

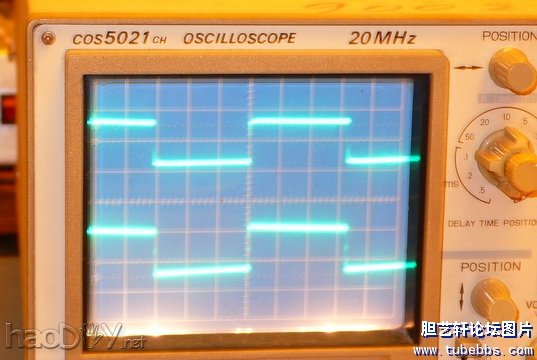

XL= 50.8V /114.8mA =442.欧姆 L=( 442欧姆-200欧姆) / （2*3.14* 50Hz) = 770mH 上述两种测试方法差距庞大，但对付预计输出牛的电感与漏感比照旧有必然代价的，从以上两种丈量得出，漏感与电感的比值均小于千分之一 的根基要求， 电感表丈量= 21.4 / 68000 = 0.0004 万分之四#p#分页标题#e# 感抗丈量= 770 / 906000 = 0.00085 万分之八点五 18、方波与频率相应丈量 在输出牛低级串入一只6K电阻，次级并入一只8欧姆电阻，首次级共地毗连，在低级别离输入100Hz、1KHz、10KHz的方波信号，丈量次级输出波形（上为输入，下为输出） 100Hz方波

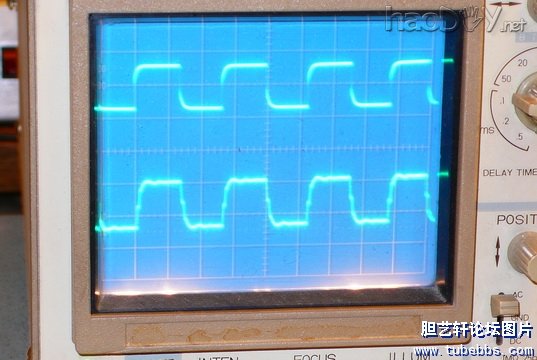

1KHz方波

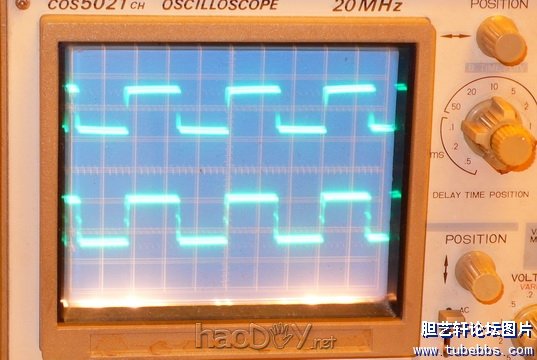

10KHz方波
波形固然不长短常美满，但也并不太差，比我所能打仗到的输出牛（包罗厂牛）在平等测试前提下的波形并不算差。 本输出牛在上述测试情势，输入正弦波信号，输出以1K100mV 为基准， -1DB 频响：10Hz - 23 .5KHz . 通过以上先容，但愿对有必要的同窗有所辅佐，同时也但愿可以或许玩机的同窗也可以或许制牛。 因为程度有限，不免有误，接待非商家同好交换切磋，配合进步。最后再次声明，本人纯粹业余喜爱，不接管代工和定制，对付要求代工和定制的站内动静，不必然回覆。敬请留情。 （全文完） (责任编辑：admin) |
