国都2Quad II 胆机输出牛绕制做正式开始

时间:2012-10-23 10:01来源:hifidiy.net论坛 作者:admin 点击:
先上绕组排列图: 下载 (118.53 KB) 2008-12-29 17:33 自己做的骨架,这样比成品的骨架节约1mm左右的窗口空间。 下载 (58.13 KB) 2008-12-28 22:44 标好左端和右端,上架 先用一层黄蜡绸打底 下载 (45.84 KB) 2008-12-28 22:50 再垫一层电缆纸(0.08),并用

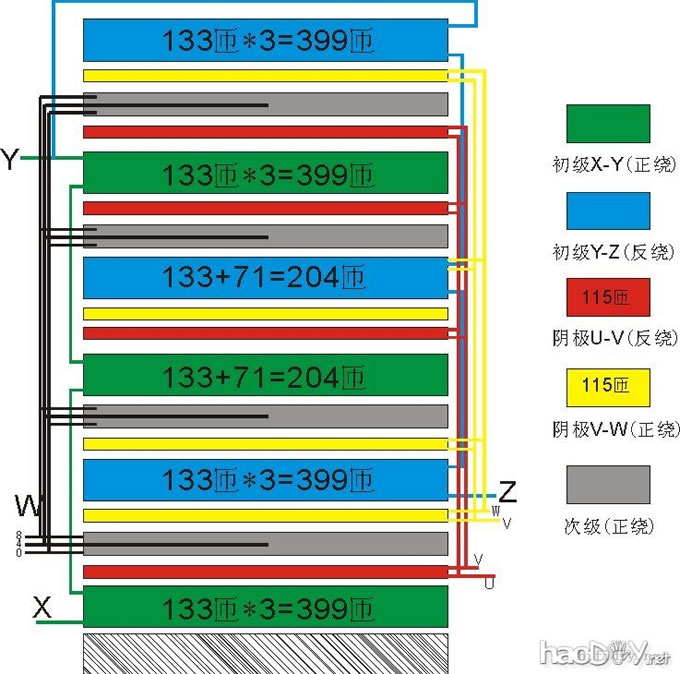

先上绕组排列图:

国都2Quad II 胆机输出牛绕制做正式开始

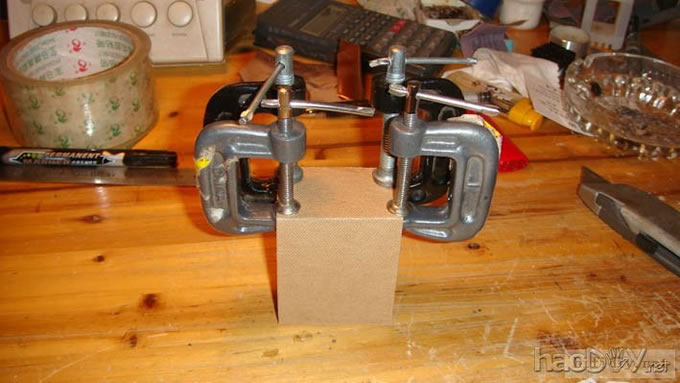

自己做的骨架,这样比成品的骨架节约1mm左右的窗口空间。
国都2Quad II 胆机输出牛绕制做正式开始

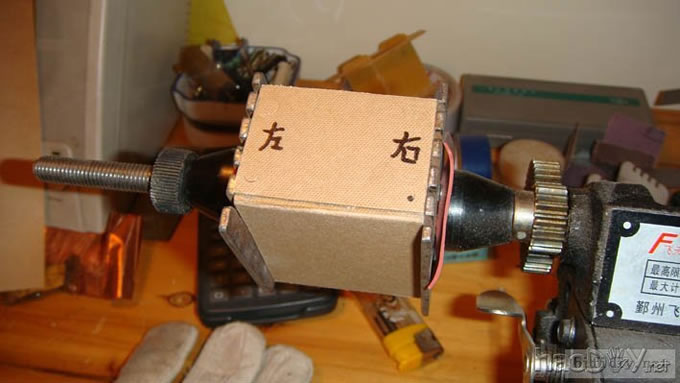

标好左端和右端,上架

国都2Quad II 胆机输出牛绕制做正式开始

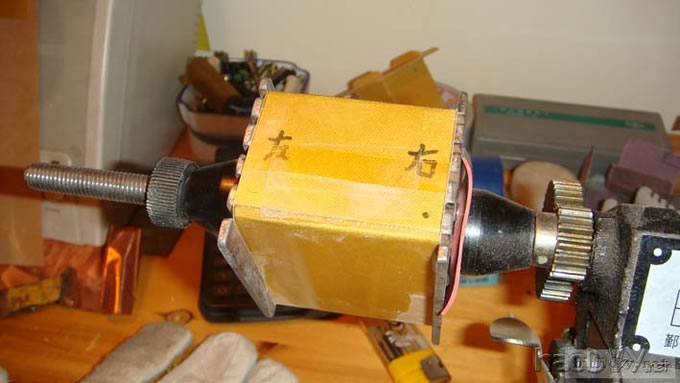

先用一层黄蜡绸打底
国都2Quad II 胆机输出牛绕制做正式开始

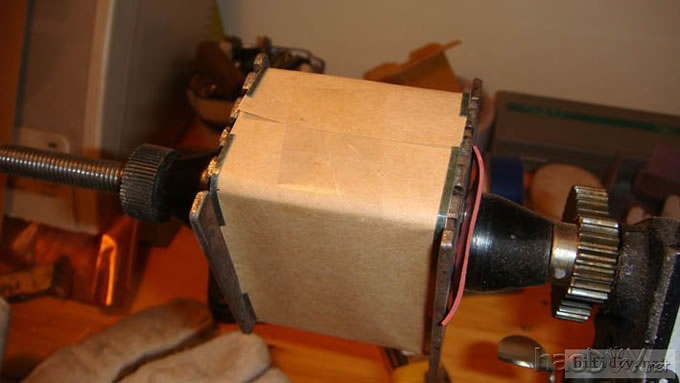

再垫一层电缆纸(0.08),并用青壳纸做好防塌边
国都2Quad II 胆机输出牛绕制做正式开始

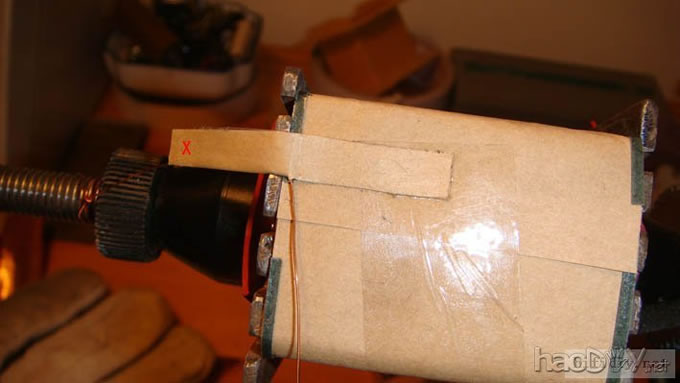

固定好第一个线头-“X“
国都2Quad II 胆机输出牛绕制做正式开始

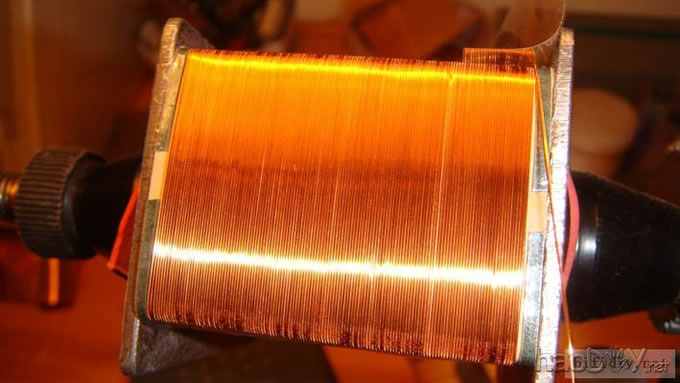

第一层绕制完成134匝
国都2Quad II 胆机输出牛绕制做正式开始

第二层绕制133.5匝,注意第一层在另外一面结束,这样层间垫纸的搭头就每层对称,否则全部将搭头放在一边,最终线包的这个位置就太鼓了,不美观

第三层绕制133.5匝,X-Y的第一段绕制完成共401匝
国都2Quad II 胆机输出牛绕制做正式开始
下载 (45.83 KB)
2008-12-30 23:42

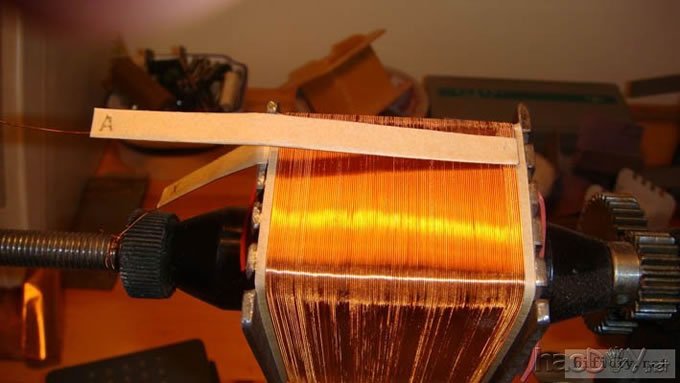

用电缆纸将线头包好,引到线包外,并标记号-“A”

X-Y第一段绕好后,先包一层黄蜡绸,然后再包一层电缆纸,再绕制下一段。

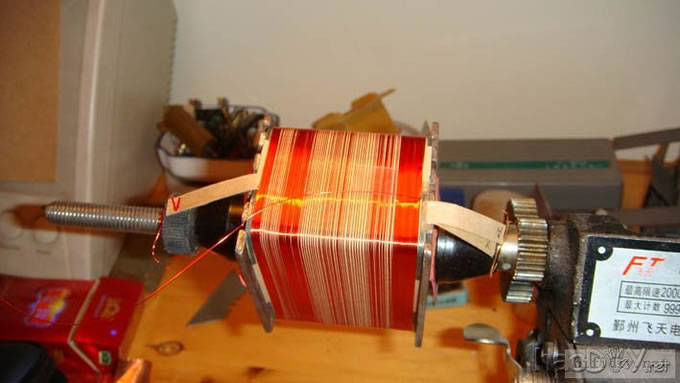

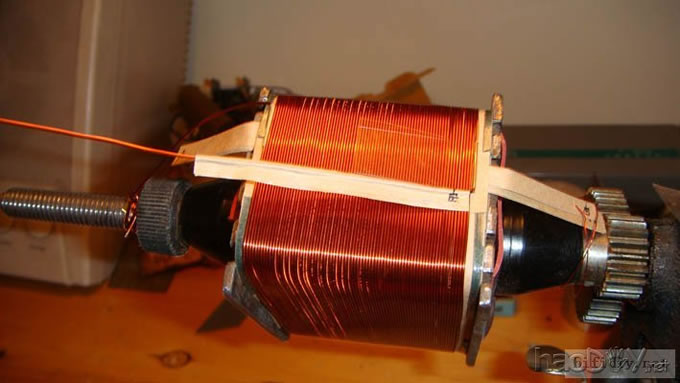

绕制U-V第一段,共115匝,采用0.25线,疏绕,整个线包共4段并联
采用反绕,整个线包调转180度,从右端开始绕,起绕段标记为“V”
国都2Quad II 胆机输出牛绕制做正式开始

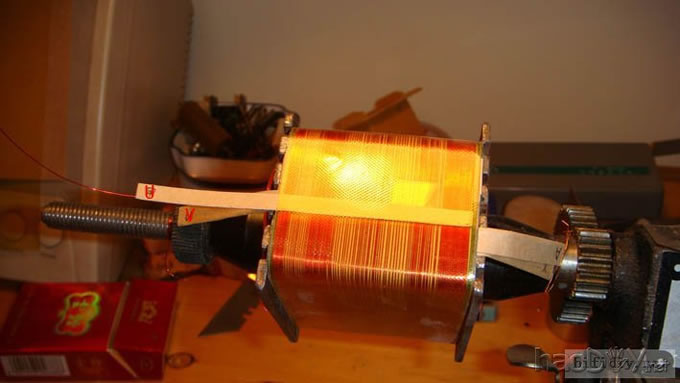

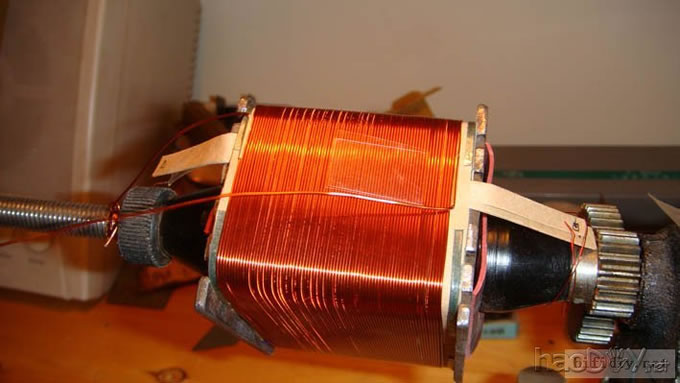

线头用电缆纸包好后,引到右端,并标记为“U”
国都2Quad II 胆机输出牛绕制做正式开始

用一层黄蜡绸包好
国都2Quad II 胆机输出牛绕制做正式开始

绕制次级0-4欧第一段(76匝,0.55,正绕),线包重新调转180度,左端在左

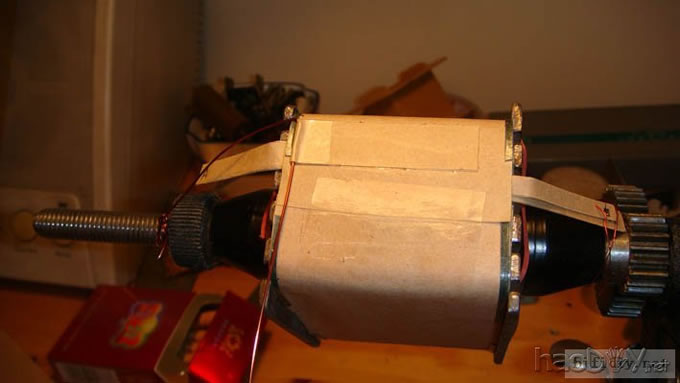

先垫好一层电缆纸,两边做好防塌边
国都2Quad II 胆机输出牛绕制做正式开始

一层刚好绕制了76匝
国都2Quad II 胆机输出牛绕制做正式开始

线头用电缆纸包好后,引到左侧
国都2Quad II 胆机输出牛绕制做正式开始 (责任编辑:admin)
