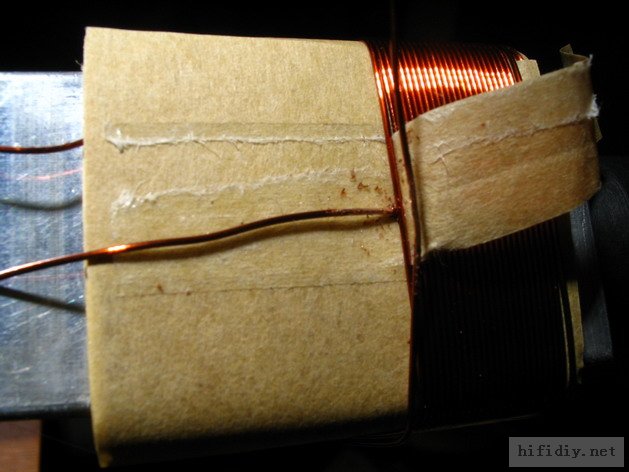

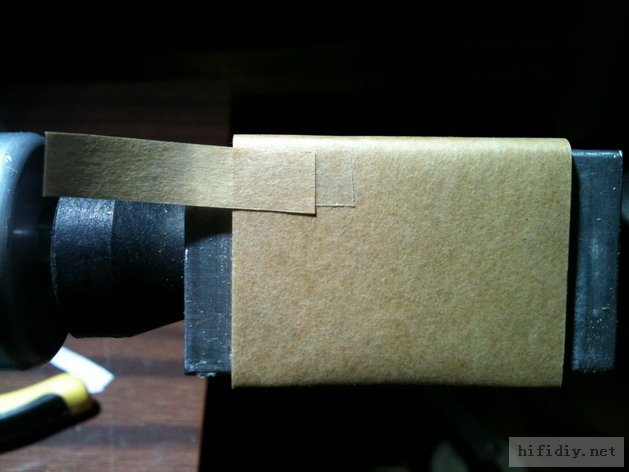

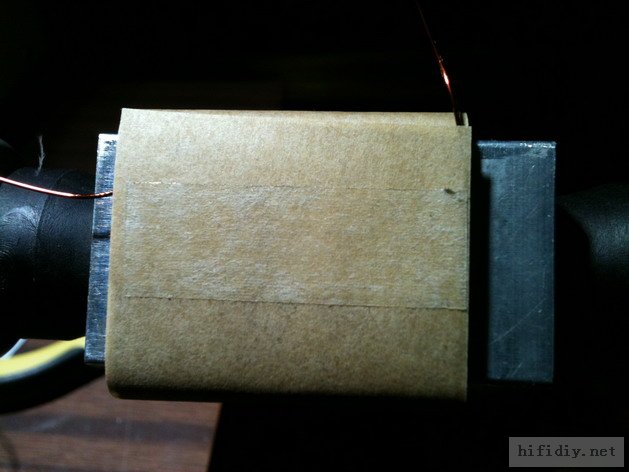

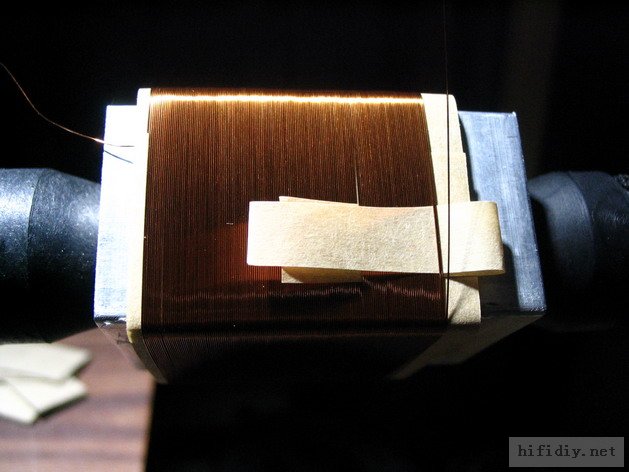

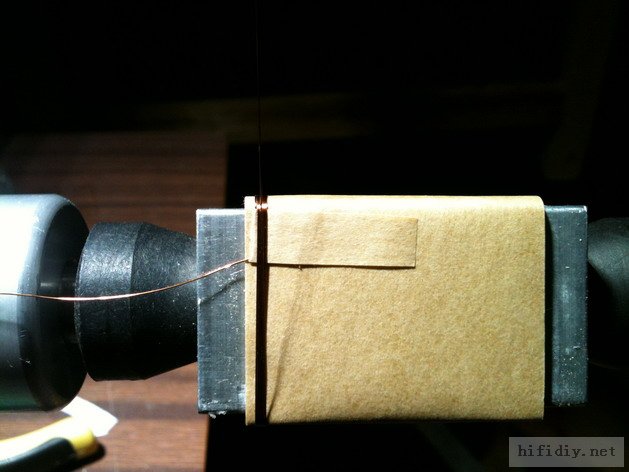

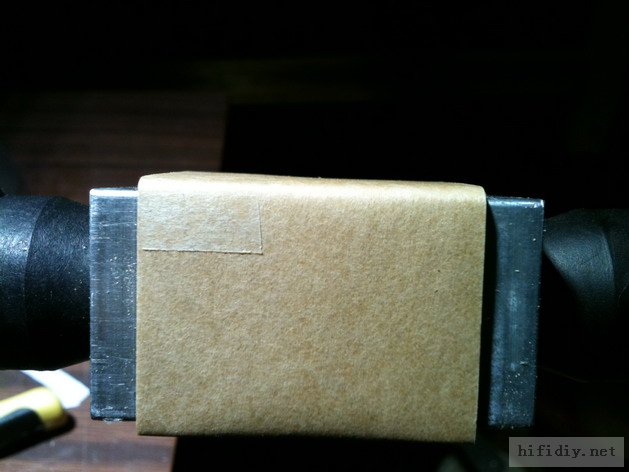

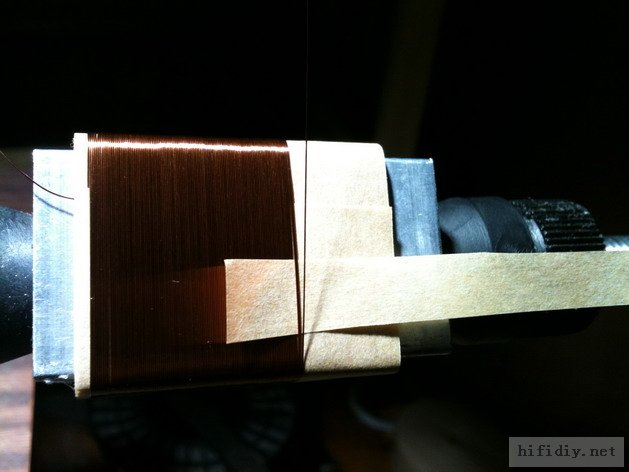

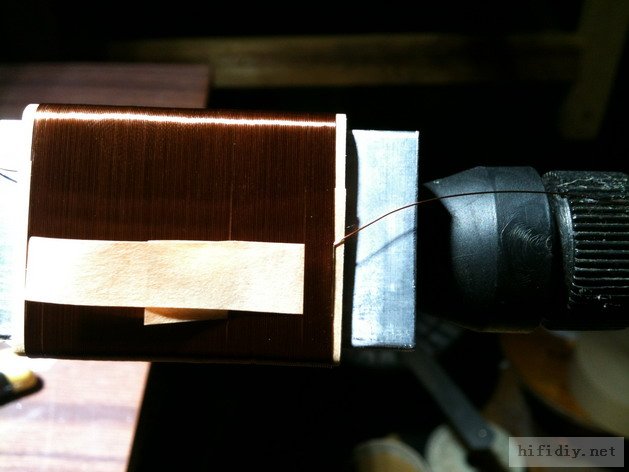

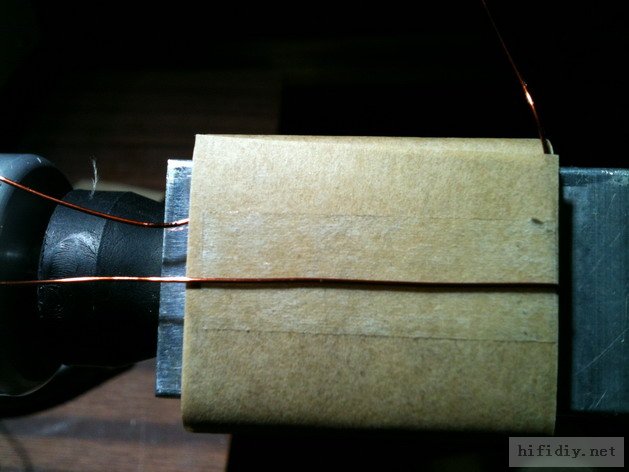

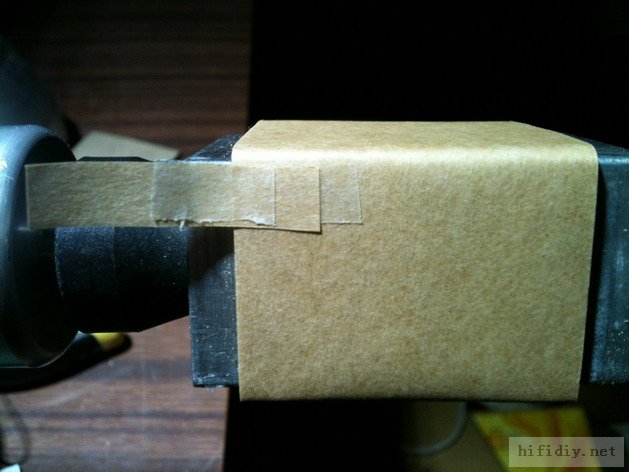

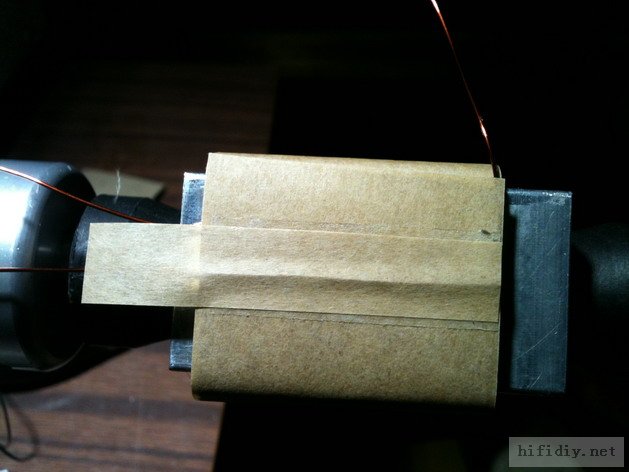

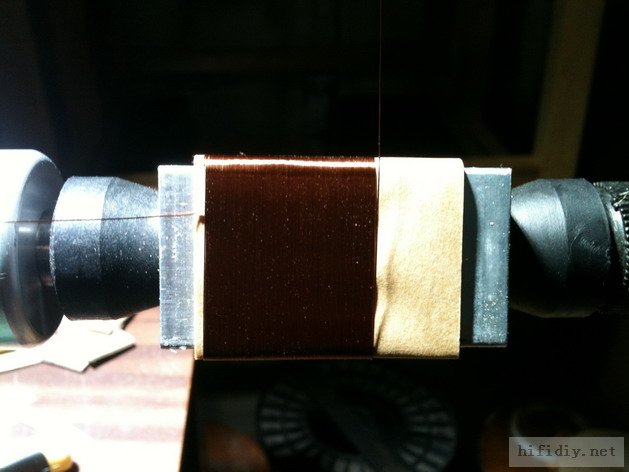

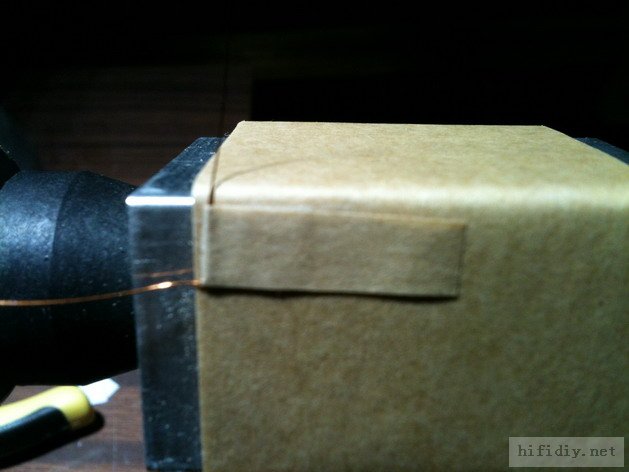

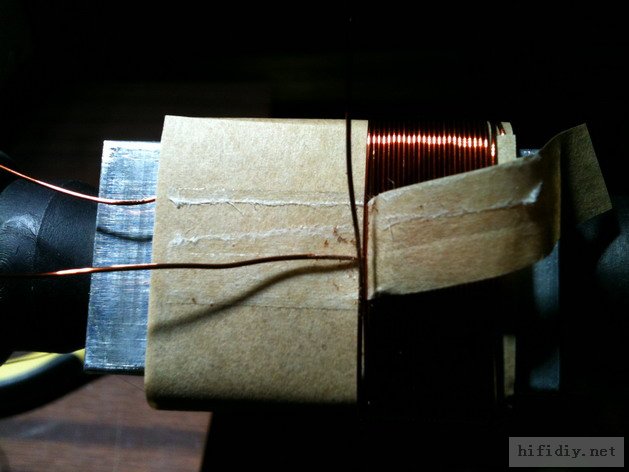

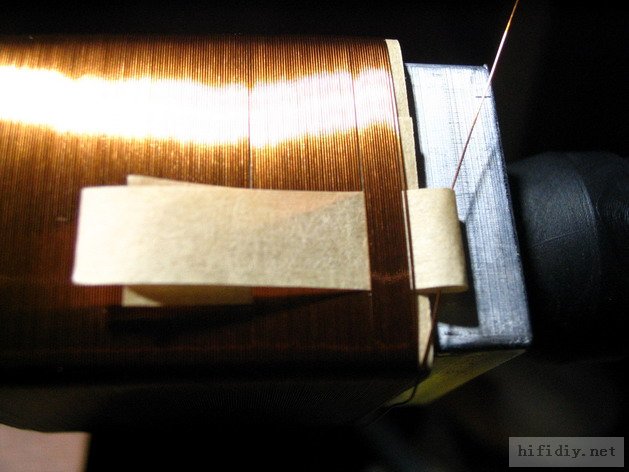

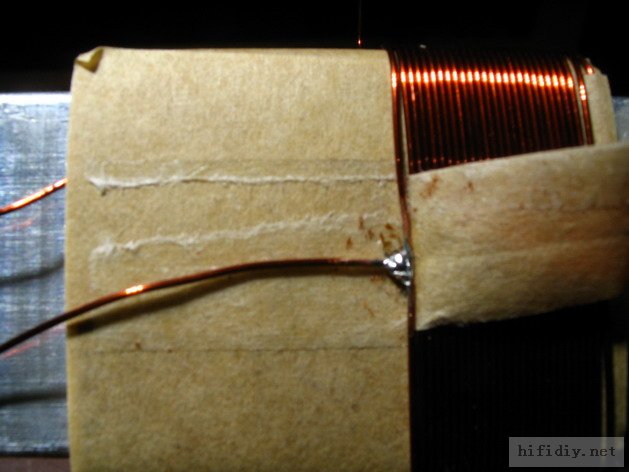

上一帖输出牛制作杂谈之骨架制作谈了骨架制作的方法，有烧友提及一些绕线的问题，正好昨日又绕牛，顺便拍了些图片，在此整理上传上来，对绕线过程中的起头、收尾及抽头等做了说明，希望对大家有所帮助。这些方法是本人绕牛常用的一些方法，属一家之谈，仅供参考而已。 一、起头 1、在骨架要起头的边上贴一条双面胶  2、粘上一小条宽约5mm的绝缘纸  3、在绝缘纸条上再粘一小块双面胶  4、把线穿过纸条后，纸条反折过来，粘好  5、开绕   二、收线尾 1、在离本组线绕线结束还有约40匝左右（此匝数根据线的大小以及骨架宽度来定，非绝对）插入一条宽约5mm、长50-60mm左右的绝缘纸条，然后继续绕线。  2、在约剩余10-15匝左右的时候，把纸条反折回来压在线下面。  3、绕线完成，将线剪断后从纸条中间传过去；  4、先把线拉紧，然后在把纸条拉紧，OK，收线结束  三、抽头，输出牛次级常要抽不同阻抗的抽头，下面是抽头的方法 1、在需要抽头的那一层还未开始绕线前，现在中间粘一条双面胶；  2、然后粘上一根漆包线（跟次级线一样线径）作为抽头，线的长度自己把握，注意一端要齐线包的边缘；  3、线上再盖上一小张厚度为0.08的绝缘纸；  4、当绕线到离抽头的匝数还有1-2匝的时候，把盖上的绝缘纸掀起来，把一开始粘上去作为抽头的那根漆包线刮去部分漆（刮去部分的宽度约为3-5mm）；   6、用电烙铁把线圈跟抽头线焊接起来，在保证焊接强度的前提下，焊点越小越好；  |
