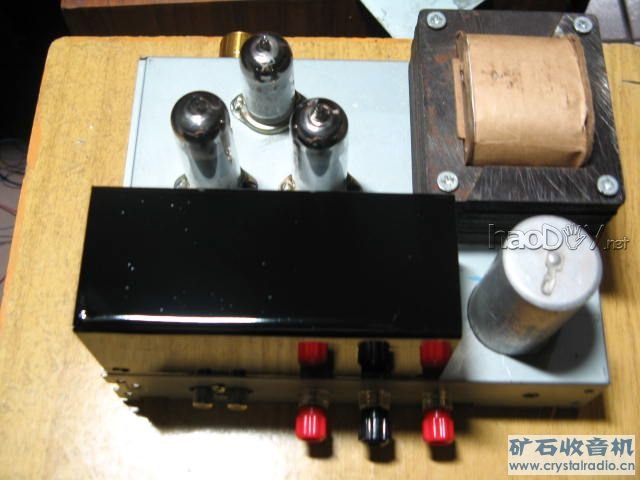

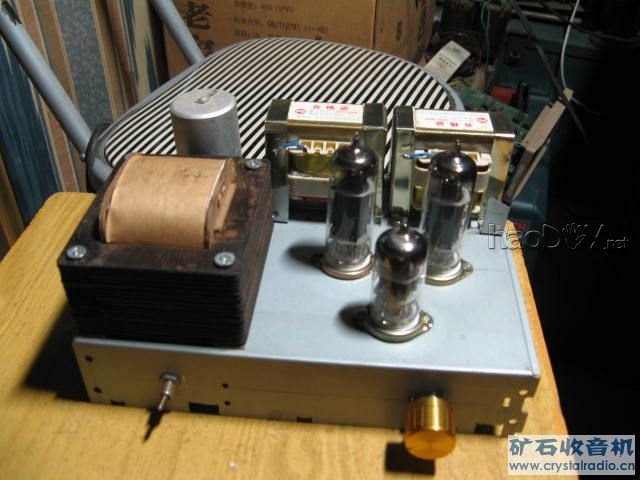

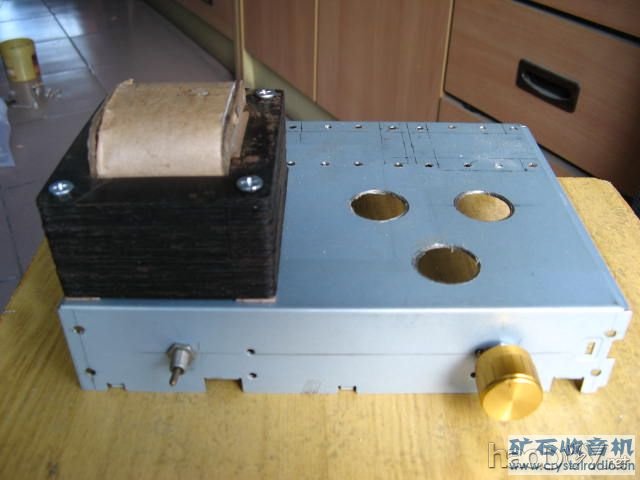

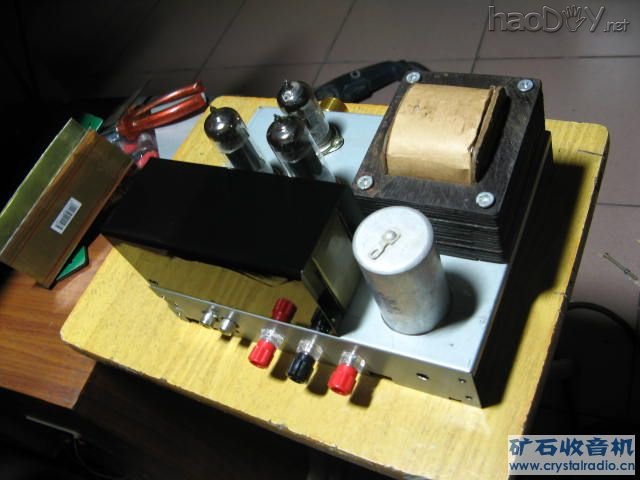

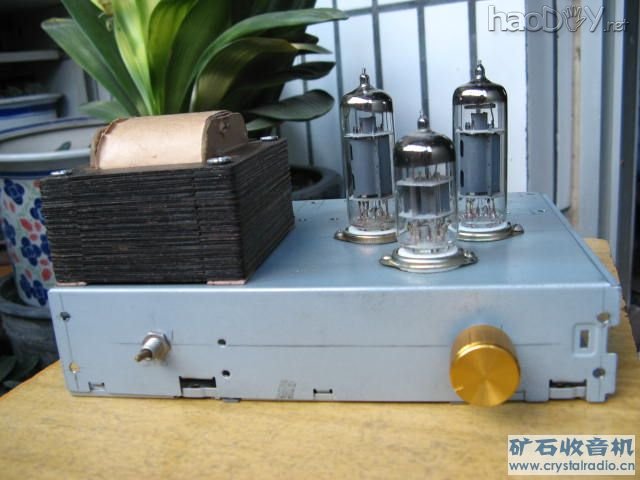

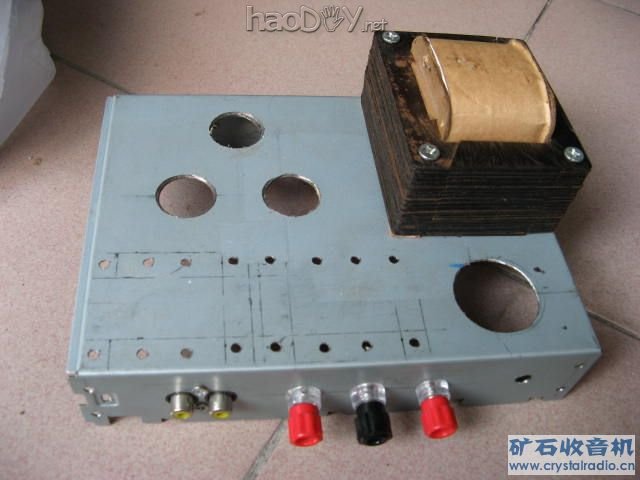

安装好输出变压器  带上牛罩   1、光驱壳好找且容易加工，所以用得比较多。 2、输出牛是用20瓦的电源牛改的，效果还可以。 3、6n1是随便装上看看效果，在实验电路时用过6n1，效果不错，只是电源牛的功率有点小，灯丝两个绕组，一个1.2A一个0.5A不敢用大，所以考虑用6n2。 电源牛：用截面积11.3平方厘米的铁心，功率约为70W---80W，按4匝一伏计算， 初级：220V 0.23A 直径0.38线 880匝 次级1：6.3V 1A ----- 0.8 --- 26 --- 6N1用 次级2：6.3V 2A ------ 1.13-- 26--- 6P1用 次级3：240V 0.18A ------ 0.34 -- 1010 高压用 晶体管桥式整流。 次级匝数考虑了5%的加绕匝数 找两个或是买两个市售的最普通的20瓦电源变压器，将其拆好备用，拆时一定要保证铁心的完好无损，不能有弯折的现象，以保证线包绕好后能顺利插入骨架。 电源牛一般有两个骨架，绕制时，每个骨架上饶初级的一半，次级的全部线圈。 具体的做法是，初级匝数3200圈，次级匝数135圈，采用次级三层夹初级两层的绕法。 即45T+800T+45T+800T+45T绕法，两个骨架都这样绕好后，再将两个线包的初级串联，次级并联就算完工了，但要注意相位一定不能搞乱。初级线经为0.14---0.16，次级线经为0.39---0.42，绕时工艺尽量做好。使用效果还是不错的，上电路后测试，低频在50周左右，高频在20千周以上，整个频段比较均匀，能够满足一般要求。请按此仿制的朋友能反馈信息，我们好进一步探索交流。 不用客气，提醒还要注意两点。1）、电源牛的两个6.3V绕组也可采用下列数据。 次级1：0.8A 0.72线 26匝 次级2：1.2A 0.88线 26匝 这样铁心窗口可以松快一些，绕制时比较方便，足够一个6N1和两个6P1的灯丝用了。 2）、无论高压绕组整流滤波后输出的电压有多高， 只要调整滤波电阻，使47u的电容量端电压在270V左右即可 (责任编辑：admin) |
