胆机输出牛变压器绕制作杂谈之骨架制作

时间:2012-10-14 22:46来源:hifidiy.net论坛 作者:cliac 点击:
常跟一些烧友交流输出牛制作的经验和心得,发现一些初学绕牛的烧友对绕牛的一些基本常识或者说做法还不是很清楚,便萌发了把一些绕牛的细节整理出来的想法,因为是比较杂乱、非系统的,因此叫杂谈,开此贴算是抛砖引玉,希望能给初学绕牛的烧友一些帮助,也
常跟一些烧友交流输出牛制作的经验和心得,发现一些初学绕牛的烧友对绕牛的一些基本常识或者说做法还不是很清楚,便萌发了把一些绕牛的细节整理出来的想法,因为是比较杂乱、非系统的,因此叫杂谈,开此贴算是抛砖引玉,希望能给初学绕牛的烧友一些帮助,也希望大家能把自己做牛的一些好的经验分享出来,有不对的地方也请指正。高手别扔砖砸哦胆机输出牛变压器绕制作杂谈之骨架制作

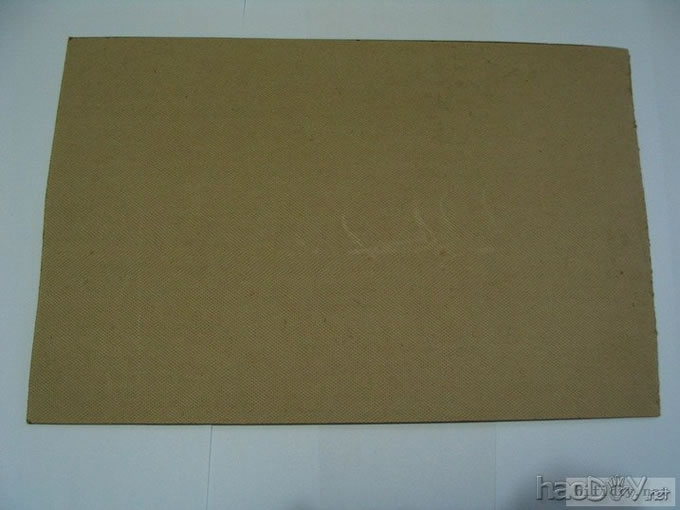

制作输出牛骨架的材料---PB绝缘纸板,厚度可选0.8-1mm的,当然制作骨架还有别的材料,例如树脂板也是不错的选择。之所以自己制作骨架而不用市售成品骨架,是因为成品骨架占用宝贵的窗口空间太多,同时成品骨架不便于引出线,也不便于上后期对线包的整形(线包绕制好后有时候需要用台钳加压整形)。
胆机输出牛变压器绕制作杂谈之骨架制作

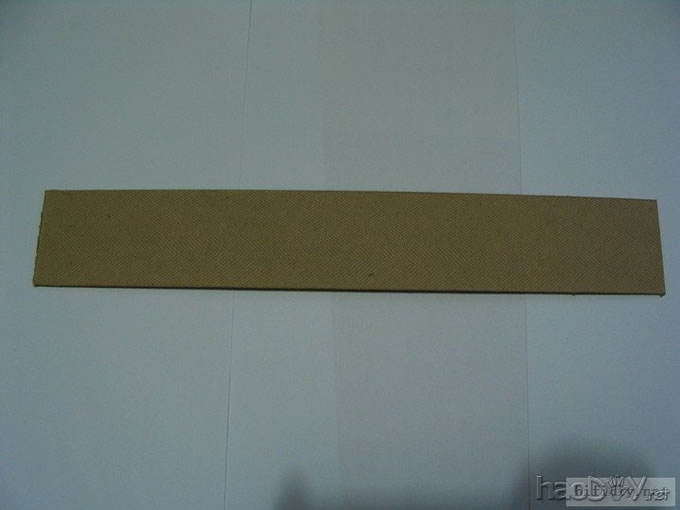

根据窗口高度裁剪,纸板宽度应该比窗口高度略窄1mm,例如舌宽25.4的铁芯(76铁芯),窗口高度是38mm,那么纸板宽度应该裁成37mm。
胆机输出牛变压器绕制作杂谈之骨架制作

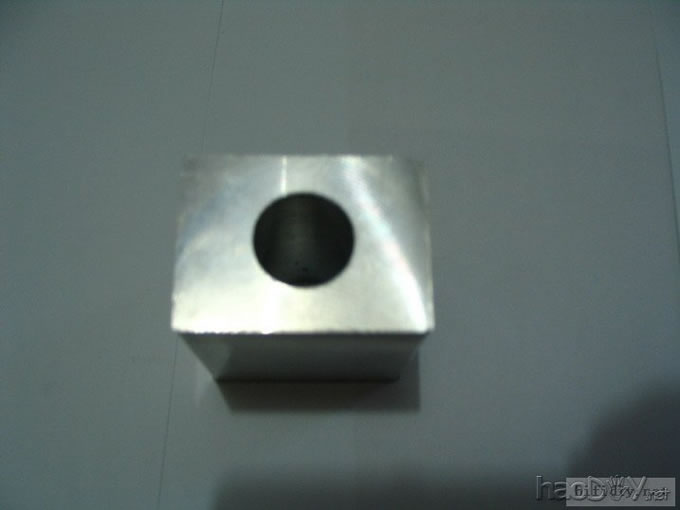

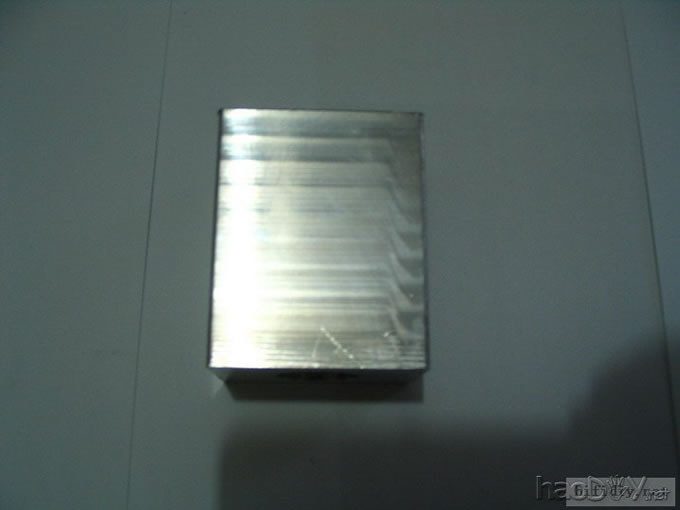

骨架芯:用木、铝、或者塑料制成,一般用硬木制,取材、制作都比较容易,有条件的可以用塑料或者铝制。
胆机输出牛变压器绕制作杂谈之骨架制作

胆机输出牛变压器绕制作杂谈之骨架制作

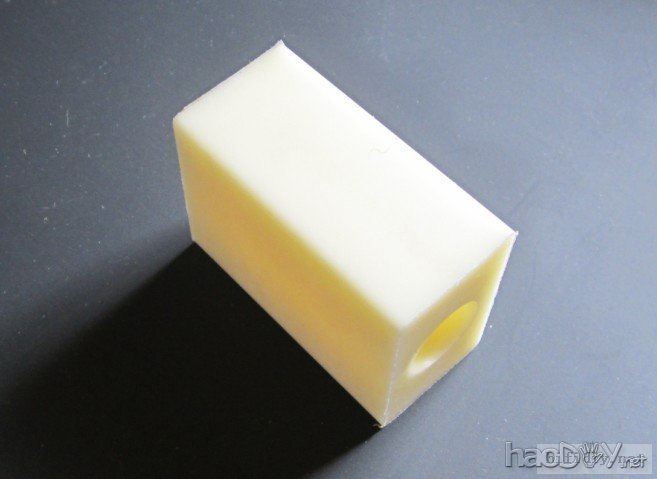

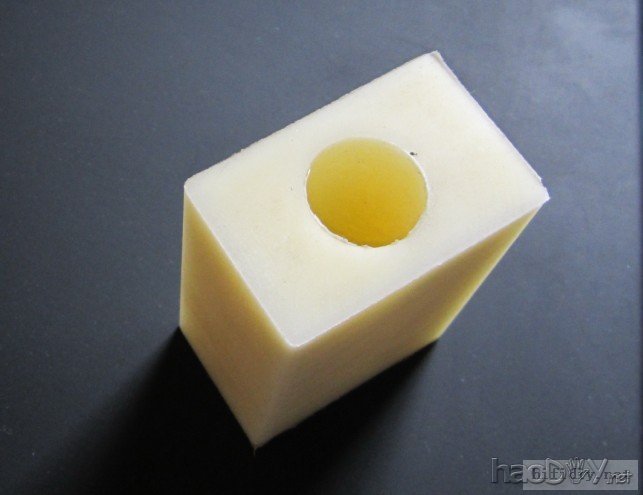

我用过一种塑料,是学校里面数控车床专业给学生练习用的材料,做出来的骨架芯硬度高、重量轻、表面平整光滑,绕线结束后退线包非常方便,见下图
胆机输出牛变压器绕制作杂谈之骨架制作

胆机输出牛变压器绕制作杂谈之骨架制作

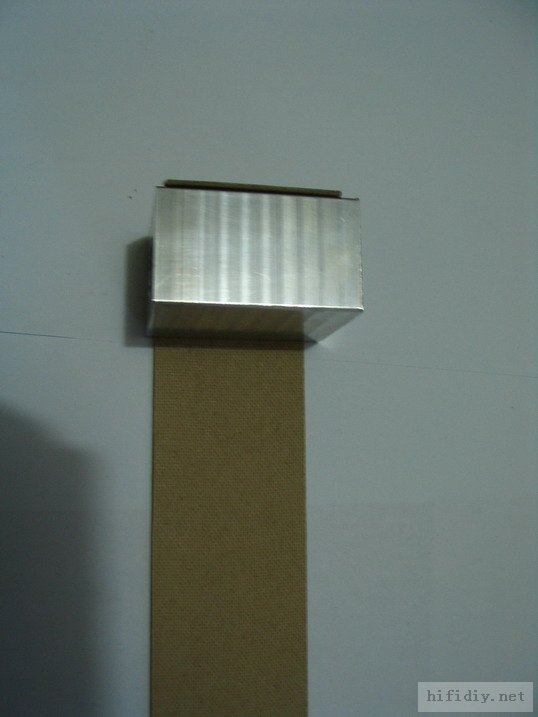

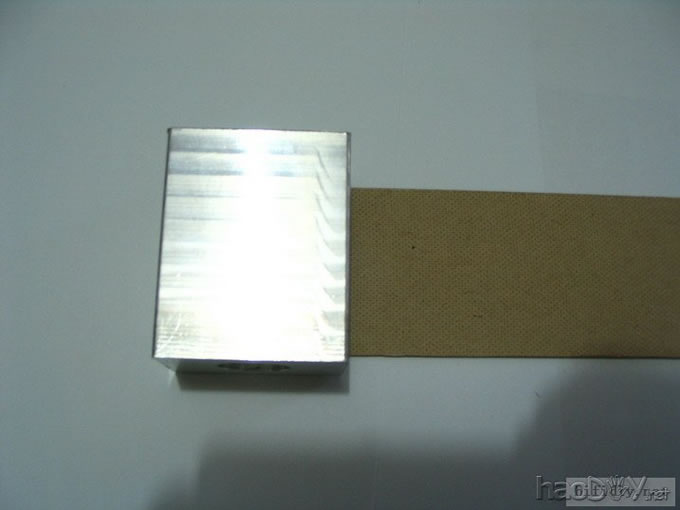

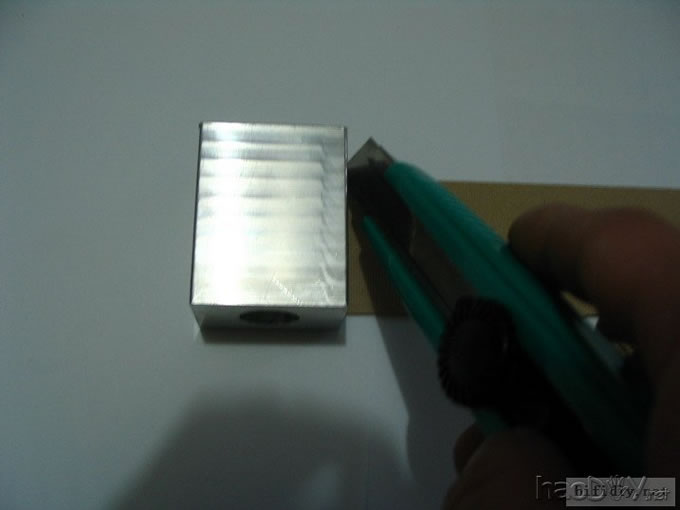

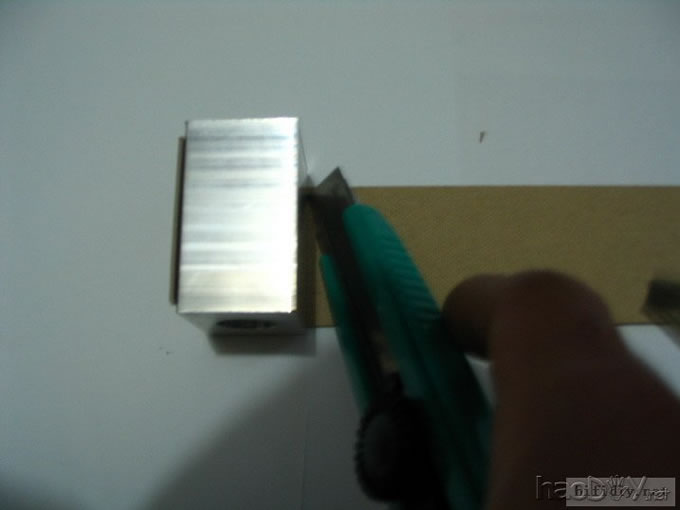

把骨架芯放在裁好的纸板上,比划好宽度后,用裁纸刀紧靠在骨架芯上,在纸板上划出宽度约为1mm,深度为纸板厚度1/3的槽来,千万别划深了,否则骨架容易断。
胆机输出牛变压器绕制作杂谈之骨架制作

胆机输出牛变压器绕制作杂谈之骨架制作

其余三个面均按照此方法划槽

胆机输出牛变压器绕制作杂谈之骨架制作

胆机输出牛变压器绕制作杂谈之骨架制作
