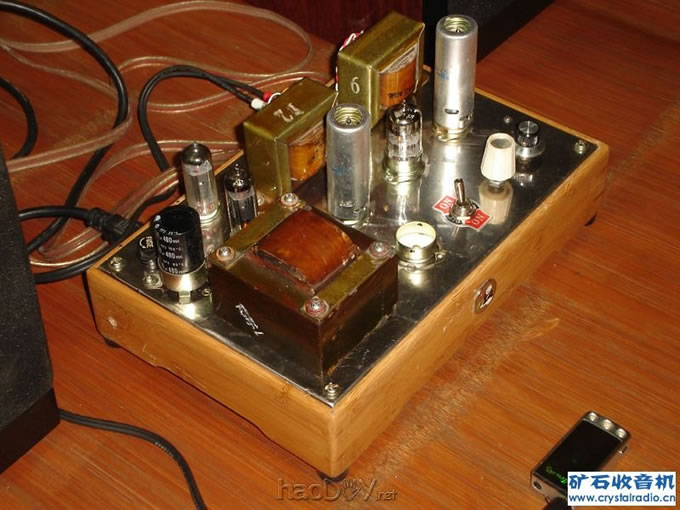

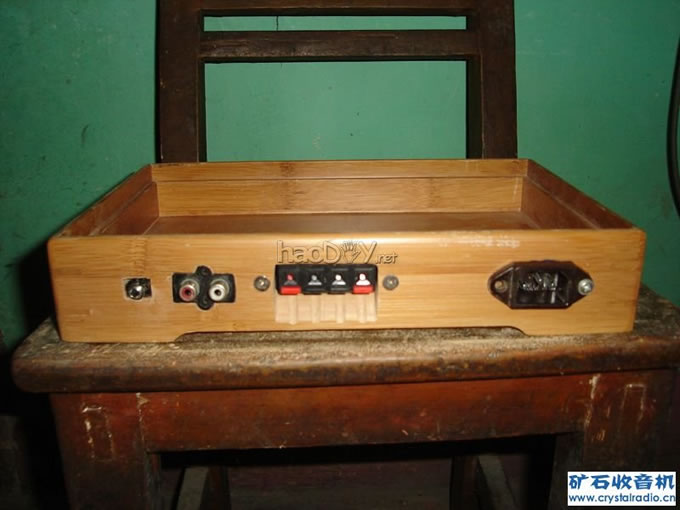

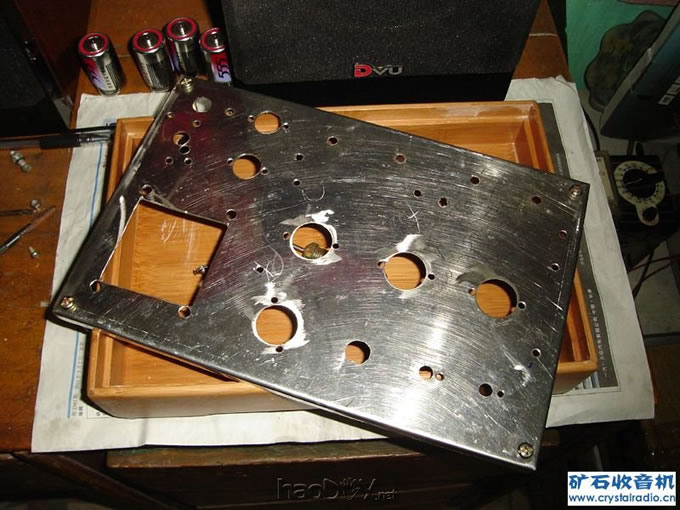

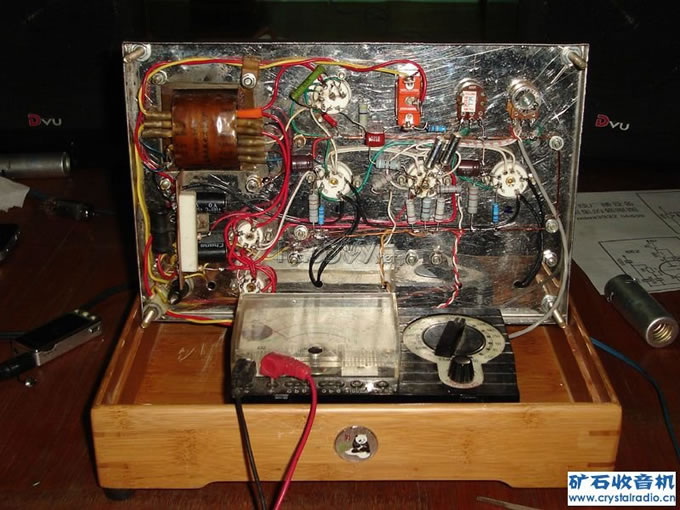

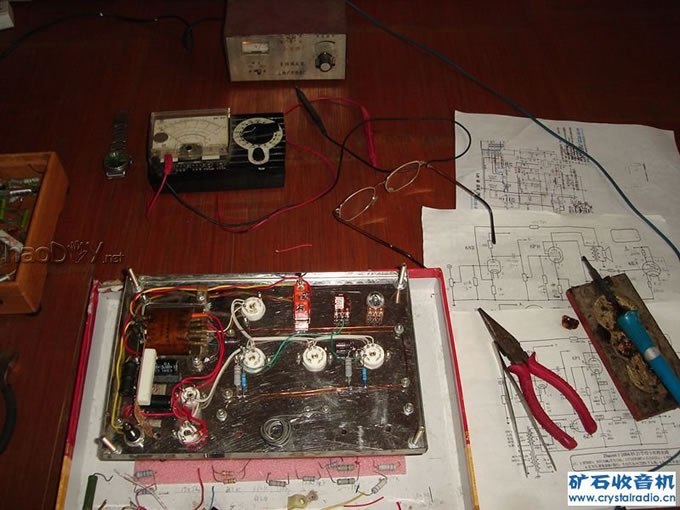

人们对选用低频功率放大五极管6P14做功放级给予较高的赞誉，该管在音响界中有“淑质英才”的美名，不少朋友也亲身制作和体验，受此影响，我也产生了制作的构想，从去年开始，选择电路图、采购元件、加工机座、安装元件等，经历了近半年的时间（精力有限），最近终于制作完成。 此机电路参照了6N2推6P1电路，对功放管脚及周边元件，以及电源供电部分进行了一些更改。外观方面，为有所创新，利用了不锈钢板做机座面板，茶盘做机座底的结构。所需配件大多从网上包括本坛购买，还利用出差各地的机会，在各电子商场购买。不锈钢板在废品收购站购买。所有元件准备妥当之后，今年四月初正式开工。 首先对不锈钢面板进行加工。大家都知道，用不锈钢做机座比较漂亮，但需要经过切割、折边、开口、打孔、磨边等多道加工工序，尤其是切割、开孔、打磨，难度较大，我找了本地几家私人店铺来完成的。 接着是加工茶盘。根据各元件在茶盘上的布局，确定输入输出接口的位置、形状和大小，先用手电钻打孔，然后用各形锉子进行扩洞、整形，花了二个晚上的时间完成。把加工好的不锈钢面板置于茶盘内槽，一个机座就做好了。接着把大小牛、管座等元件用螺丝固定在机座面板上，就准备焊接了。 焊接是枯燥无味的，但又需要耐心细致。身边放上一台熊猫收音机，一边听一边焊。元件和接线焊好后，仔细核对电路无误，插上管子、连上音箱，打开电源，无异常，即测量工作电压正常，触碰电位器输入端有信号，表明安装正确。接上音源（MP3），选播理查德•克莱德曼演奏的《星空》，慢慢旋转音量和音调钮，音箱里缓缓传出了音乐之声，法国钢琴家演绎的现代乐器表现力强悍，给人呈现出一个广阔浩瀚、无边无际的宇宙，音质音色十分悦耳、动听。 至此，整机安装完成。个人感觉本机电流声小，有胆有味，让人无比欢喜。现在，每天晚上都要抽空听一听，过过瘾。不过，经过一段时间的使用后，觉得该机也存在一些需要完善或值得商讨的地方，如音调电路设计过于简单，高低音效果不明显；另外，6Z4双管整流似乎多余，与用一只管整流没有明显区别。但由于自己入门尚浅，隔行如隔山，喜欢胆机仅是爱好，不足之处敬请大家指教。 二〇一一年四月三十日星期 |
