自制简单的三角波、方波 波形信号发生振荡器

时间:2013-01-12 20:08来源:网络 作者:网络整理 点击: 次
免费提供各种电子制作文章、资料、图纸

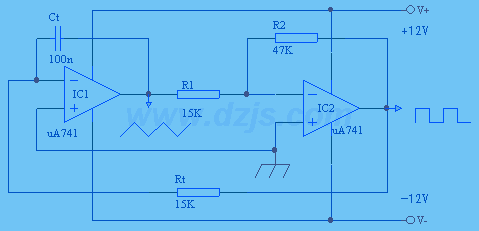

    该电路同时发生一个三角波和一个方波，它自动启动而且没有锁死的题目。IC1是一个集成块，其压摆率由Ct和Rt抉择。IC2是一个施密特触发器。IC1的输出电平在施密特触发器的磁滞电平之间斜升和降落，它的输出驱动另一个集成电路。通过改变Rt可使事变频率在100～1范畴内变革。只需三个电阻、一个电容和一只双运放，就能做成一个频率从0.1Hz到100kHz的三角波和方波振荡器。



自制简单的三角波、方波 波形信号发生振荡器
